Пневмомеханічний висівний апарат

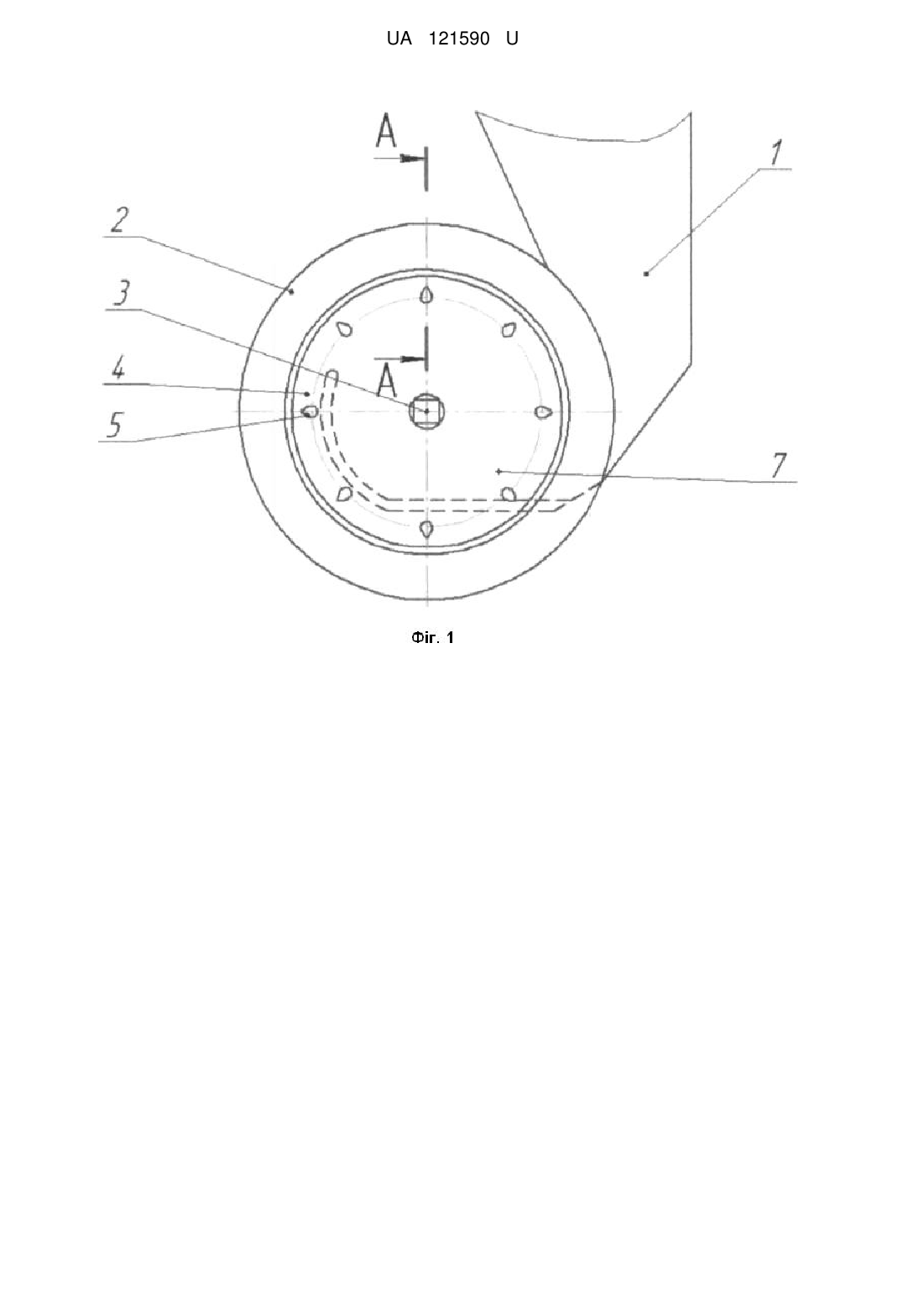

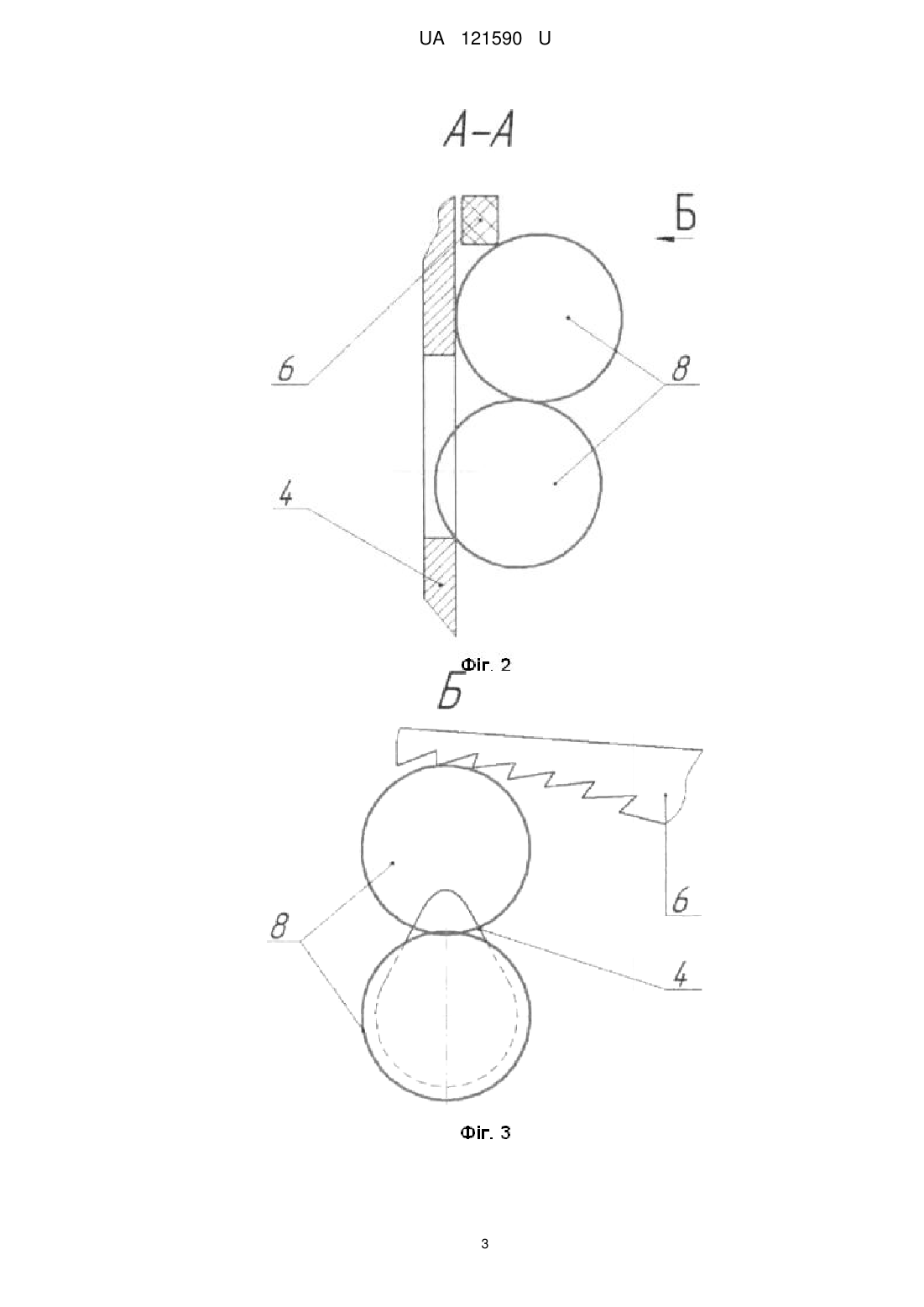

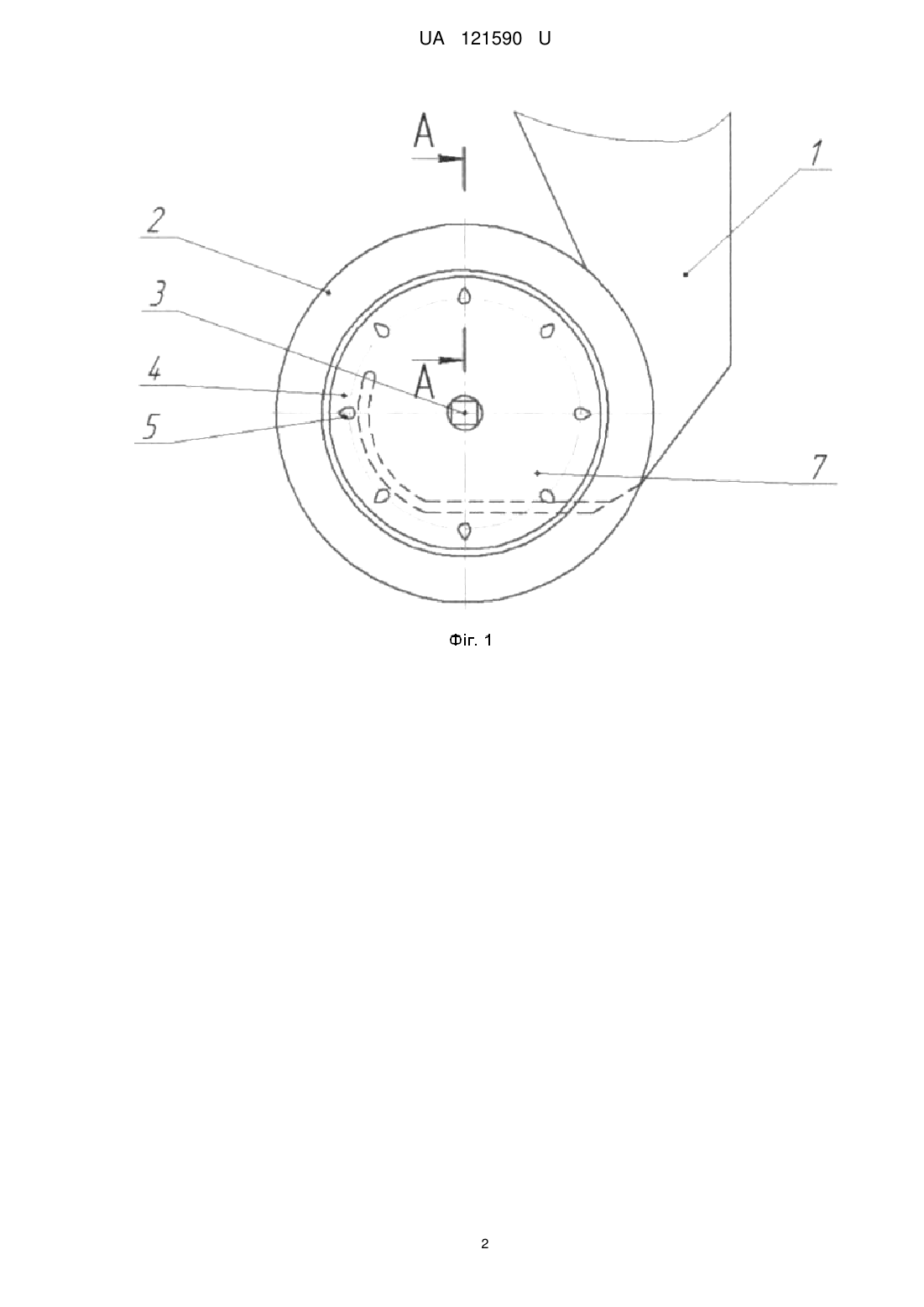

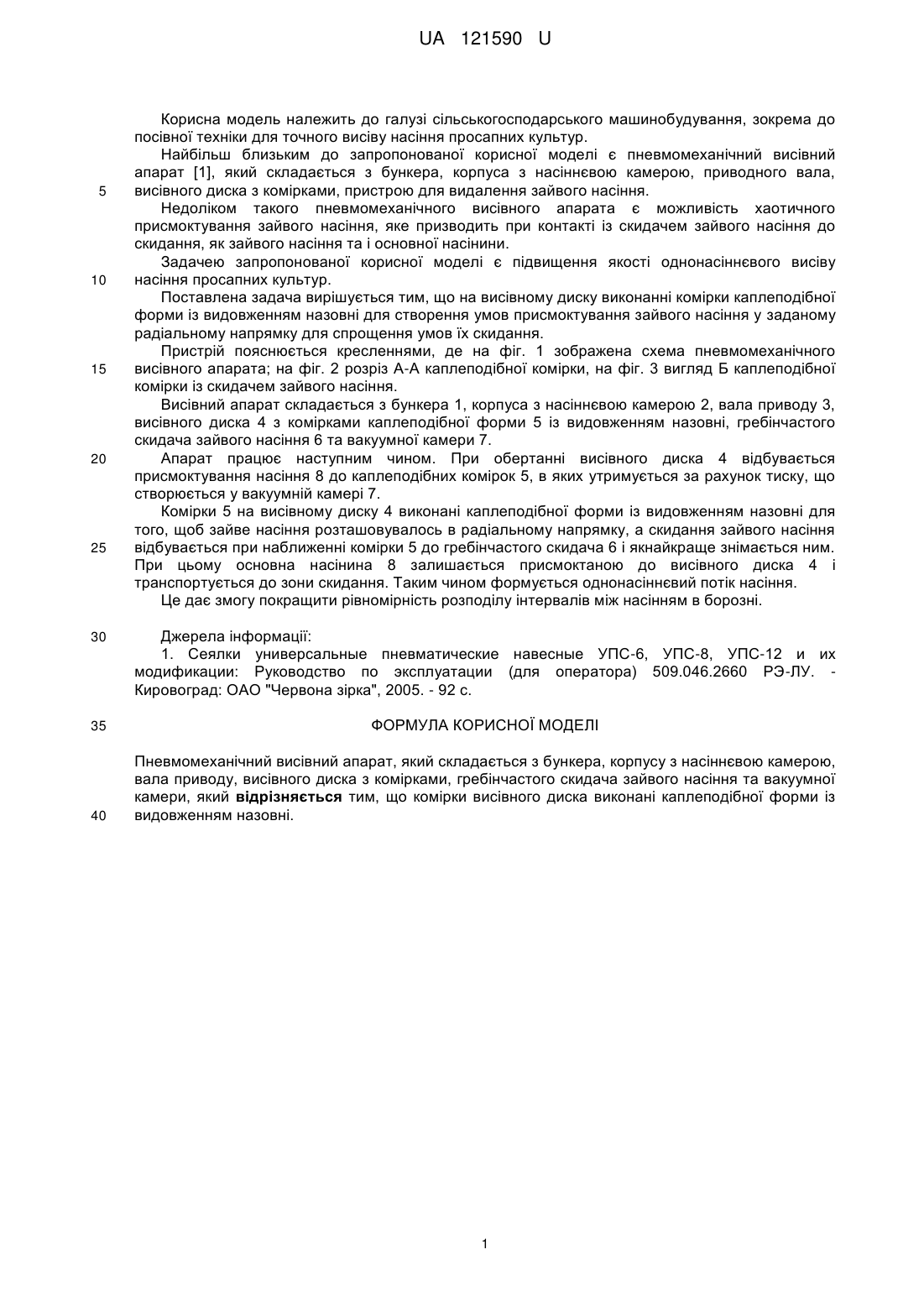

Реферат: Пневмомеханічний висівний апарат складається з бункера, корпусу з насіннєвою камерою, вала приводу, висівного диска з комірками, гребінчастого скидача зайвого насіння та вакуумної камери. Комірки висівного диска виконані каплеподібної форми із видовженням назовні. UA 121590 U (12) UA 121590 U UA 121590 U 5 10 15 20 25 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до посівної техніки для точного висіву насіння просапних культур. Найбільш близьким до запропонованої корисної моделі є пневмомеханічний висівний апарат [1], який складається з бункера, корпуса з насіннєвою камерою, приводного вала, висівного диска з комірками, пристрою для видалення зайвого насіння. Недоліком такого пневмомеханічного висівного апарата є можливість хаотичного присмоктування зайвого насіння, яке призводить при контакті із скидачем зайвого насіння до скидання, як зайвого насіння та і основної насінини. Задачею запропонованої корисної моделі є підвищення якості однонасіннєвого висіву насіння просапних культур. Поставлена задача вирішується тим, що на висівному диску виконанні комірки каплеподібної форми із видовженням назовні для створення умов присмоктування зайвого насіння у заданому радіальному напрямку для спрощення умов їх скидання. Пристрій пояснюється кресленнями, де на фіг. 1 зображена схема пневмомеханічного висівного апарата; на фіг. 2 розріз А-А каплеподібної комірки, на фіг. 3 вигляд Б каплеподібної комірки із скидачем зайвого насіння. Висівний апарат складається з бункера 1, корпуса з насіннєвою камерою 2, вала приводу 3, висівного диска 4 з комірками каплеподібної форми 5 із видовженням назовні, гребінчастого скидача зайвого насіння 6 та вакуумної камери 7. Апарат працює наступним чином. При обертанні висівного диска 4 відбувається присмоктування насіння 8 до каплеподібних комірок 5, в яких утримується за рахунок тиску, що створюється у вакуумній камері 7. Комірки 5 на висівному диску 4 виконані каплеподібної форми із видовженням назовні для того, щоб зайве насіння розташовувалось в радіальному напрямку, а скидання зайвого насіння відбувається при наближенні комірки 5 до гребінчастого скидача 6 і якнайкраще знімається ним. При цьому основна насінина 8 залишається присмоктаною до висівного диска 4 і транспортується до зони скидання. Таким чином формується однонасіннєвий потік насіння. Це дає змогу покращити рівномірність розподілу інтервалів між насінням в борозні. 30 Джерела інформації: 1. Сеялки универсальные пневматические навесные УПС-6, УПС-8, УПС-12 и их модификации: Руководство по эксплуатации (для оператора) 509.046.2660 РЭ-ЛУ. Кировоград: ОАО "Червона зірка", 2005. - 92 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пневмомеханічний висівний апарат, який складається з бункера, корпусу з насіннєвою камерою, вала приводу, висівного диска з комірками, гребінчастого скидача зайвого насіння та вакуумної камери, який відрізняється тим, що комірки висівного диска виконані каплеподібної форми із видовженням назовні. 1 UA 121590 U 2 UA 121590 U 3 UA 121590 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
