Контейнер з тушшю для вій з елементом “ола”

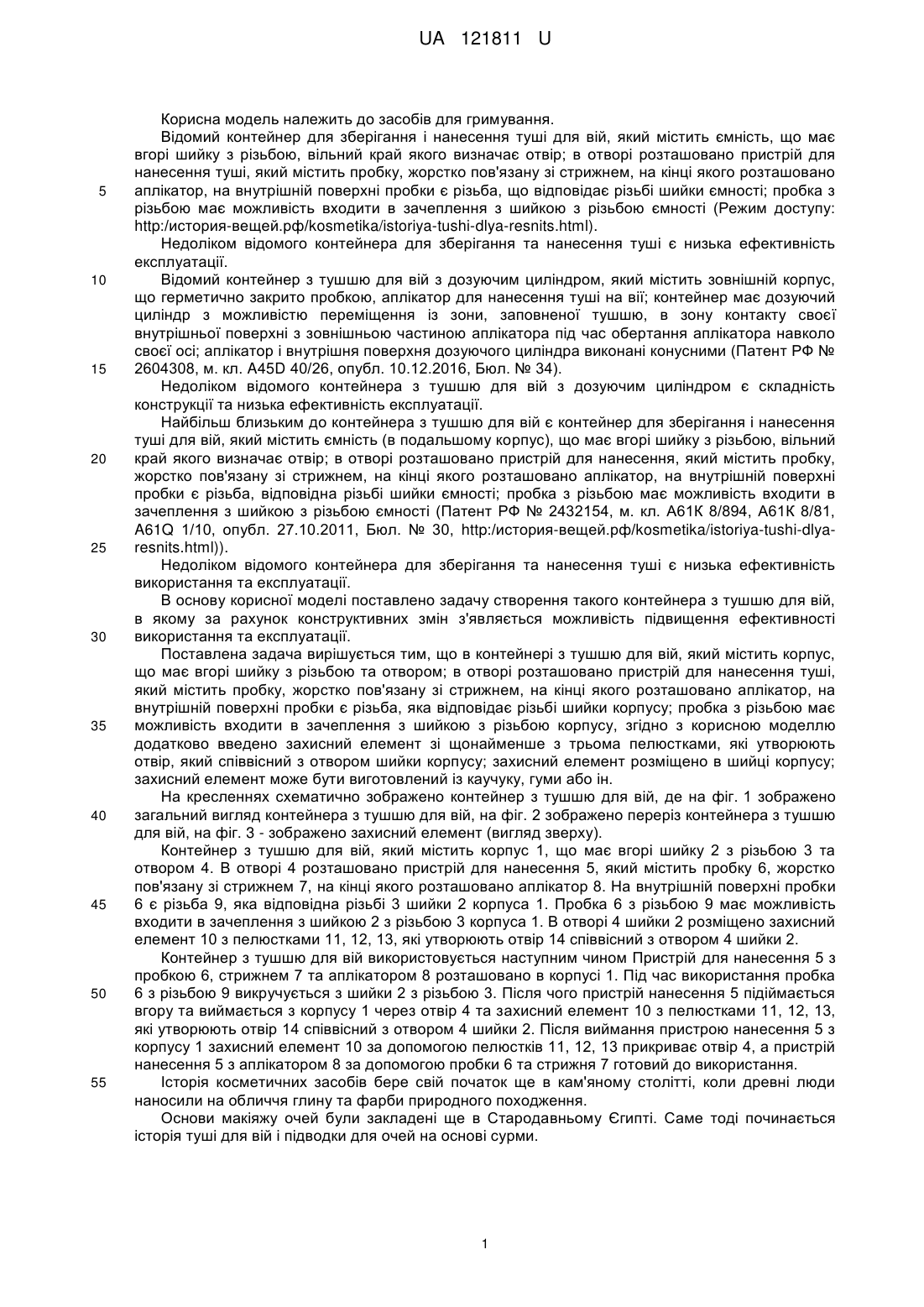

Реферат: Контейнер з тушшю для вій містить корпус, що має вгорі шийку з різьбою та отвором. В отворі розташовано пристрій для нанесення туші, який містить пробку, жорстко пов'язану зі стрижнем, на кінці якого розташовано аплікатор. На внутрішній поверхні пробки є різьба, яка відповідна різьбі шийки корпусу. Пробка з різьбою має можливість входити в зачеплення з шийкою з різьбою корпусу. Додатково введено захисний елемент зі щонайменше з трьома пелюстками, які утворюють отвір, який співвісний з отвором шийки корпусу. Захисний елемент розміщено в шийці корпусу. UA 121811 U (54) КОНТЕЙНЕР З ТУШШЮ ДЛЯ ВІЙ З ЕЛЕМЕНТОМ "ОЛА" UA 121811 U UA 121811 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для гримування. Відомий контейнер для зберігання і нанесення туші для вій, який містить ємність, що має вгорі шийку з різьбою, вільний край якого визначає отвір; в отворі розташовано пристрій для нанесення туші, який містить пробку, жорстко пов'язану зі стрижнем, на кінці якого розташовано аплікатор, на внутрішній поверхні пробки є різьба, що відповідає різьбі шийки ємності; пробка з різьбою має можливість входити в зачеплення з шийкою з різьбою ємності (Режим доступу: http:/история-вещей.рф/kosmetika/istoriya-tushi-dlya-resnits.html). Недоліком відомого контейнера для зберігання та нанесення туші є низька ефективність експлуатації. Відомий контейнер з тушшю для вій з дозуючим циліндром, який містить зовнішній корпус, що герметично закрито пробкою, аплікатор для нанесення туші на вії; контейнер має дозуючий циліндр з можливістю переміщення із зони, заповненої тушшю, в зону контакту своєї внутрішньої поверхні з зовнішньою частиною аплікатора під час обертання аплікатора навколо своєї осі; аплікатор і внутрішня поверхня дозуючого циліндра виконані конусними (Патент РФ № 2604308, м. кл. A45D 40/26, опубл. 10.12.2016, Бюл. № 34). Недоліком відомого контейнера з тушшю для вій з дозуючим циліндром є складність конструкції та низька ефективність експлуатації. Найбільш близьким до контейнера з тушшю для вій є контейнер для зберігання і нанесення туші для вій, який містить ємність (в подальшому корпус), що має вгорі шийку з різьбою, вільний край якого визначає отвір; в отворі розташовано пристрій для нанесення, який містить пробку, жорстко пов'язану зі стрижнем, на кінці якого розташовано аплікатор, на внутрішній поверхні пробки є різьба, відповідна різьбі шийки ємності; пробка з різьбою має можливість входити в зачеплення з шийкою з різьбою ємності (Патент РФ № 2432154, м. кл. А61К 8/894, А61К 8/81, A61Q 1/10, опубл. 27.10.2011, Бюл. № 30, http:/история-вещей.рф/kosmetika/istoriya-tushi-dlyaresnits.html)). Недоліком відомого контейнера для зберігання та нанесення туші є низька ефективність використання та експлуатації. В основу корисної моделі поставлено задачу створення такого контейнера з тушшю для вій, в якому за рахунок конструктивних змін з'являється можливість підвищення ефективності використання та експлуатації. Поставлена задача вирішується тим, що в контейнері з тушшю для вій, який містить корпус, що має вгорі шийку з різьбою та отвором; в отворі розташовано пристрій для нанесення туші, який містить пробку, жорстко пов'язану зі стрижнем, на кінці якого розташовано аплікатор, на внутрішній поверхні пробки є різьба, яка відповідає різьбі шийки корпусу; пробка з різьбою має можливість входити в зачеплення з шийкою з різьбою корпусу, згідно з корисною моделлю додатково введено захисний елемент зі щонайменше з трьома пелюстками, які утворюють отвір, який співвісний з отвором шийки корпусу; захисний елемент розміщено в шийці корпусу; захисний елемент може бути виготовлений із каучуку, гуми або ін. На кресленнях схематично зображено контейнер з тушшю для вій, де на фіг. 1 зображено загальний вигляд контейнера з тушшю для вій, на фіг. 2 зображено переріз контейнера з тушшю для вій, на фіг. 3 - зображено захисний елемент (вигляд зверху). Контейнер з тушшю для вій, який містить корпус 1, що має вгорі шийку 2 з різьбою 3 та отвором 4. В отворі 4 розташовано пристрій для нанесення 5, який містить пробку 6, жорстко пов'язану зі стрижнем 7, на кінці якого розташовано аплікатор 8. На внутрішній поверхні пробки 6 є різьба 9, яка відповідна різьбі 3 шийки 2 корпуса 1. Пробка 6 з різьбою 9 має можливість входити в зачеплення з шийкою 2 з різьбою 3 корпуса 1. В отворі 4 шийки 2 розміщено захисний елемент 10 з пелюстками 11, 12, 13, які утворюють отвір 14 співвісний з отвором 4 шийки 2. Контейнер з тушшю для вій використовується наступним чином Пристрій для нанесення 5 з пробкою 6, стрижнем 7 та аплікатором 8 розташовано в корпусі 1. Під час використання пробка 6 з різьбою 9 викручується з шийки 2 з різьбою 3. Після чого пристрій нанесення 5 підіймається вгору та виймається з корпусу 1 через отвір 4 та захисний елемент 10 з пелюстками 11, 12, 13, які утворюють отвір 14 співвісний з отвором 4 шийки 2. Після виймання пристрою нанесення 5 з корпусу 1 захисний елемент 10 за допомогою пелюстків 11, 12, 13 прикриває отвір 4, а пристрій нанесення 5 з аплікатором 8 за допомогою пробки 6 та стрижня 7 готовий до використання. Історія косметичних засобів бере свій початок ще в кам'яному столітті, коли древні люди наносили на обличчя глину та фарби природного походження. Основи макіяжу очей були закладені ще в Стародавньому Єгипті. Саме тоді починається історія туші для вій і підводки для очей на основі сурми. 1 UA 121811 U 5 10 15 20 25 У Європі перша туш для вій з'явилася на світ лише в середині XIX століття завдяки винаходу Юджина Ріммела. Цей інноваційний на той день продукт оцінили не відразу, але саме з тих пір в ряді європейських мов слово rimmel стало називним і перекладається, як "туш для вій". Однак популярною туш для вій стала тільки на початку XX століття. Популяризації туші сприяв кінематограф і мода того часу на виразні сумні очі з чорними віями. В Америці винахідником туші став хімік Террі Вільямс. Виготовив він її із вугільного пилу і вазеліну в 1913 р для своєї улюбленої сестри Мейбл і назвав цей продукт Maybelline. Приблизно в ці ж роки з'явилася і перша туш для вій Max Factor, тільки її рецепт був досконаліший - крім вугільного пилу і вазеліну, в складі їх туші для вій був ще і карнаубський віск, який надавав віям додатковий об'єм і блиск. З 30-х рр XX століття туш для вій - це вже неодмінний атрибут жіночої косметички. З тих пір туш постійно змінювалась, поки у 1958 році не з'явилася перша рідка туш у флакончику з аплікатором-щіточкою у вигляді маленького йоржика. З тих пір зовнішній вигляд туші для вій практично не змінився. Однак, будь-яка туш має властивість втрачати свої якості під час контакту з повітрям. Вона може гуснути, утворювати неоднорідну структуру та навіть засихати, якщо тривалий час контактує з повітрям. На жаль, під час використання контейнер з тушшю часто залишається відкритим, що негативно впливає на якості туші, знижуючи ефективність її використання. На відміну від сучасних аналогів розроблена конструкція контейнера з тушшю для вій усуває цей недолік завдяки внесеним конструктивним змінам. Так захисний елемент, що розміщується всередині шийки корпусу контейнера з тушшю для вій, дозволяє уникати тривалого контакту туші з повітрям, що підвищує ефективність експлуатації туші. Окрім того, захисний елемент може слугувати дозатором туші, оскільки може знімати залишки туші з аплікатора під час виймання без додаткових зусиль. Таким чином, запропонований контейнер з тушшю для вій є незамінною в косметичних салонах, центрах краси та в косметичці кожної жінки. Запропонована конструкція контейнера з тушшю для вій втілена в пробних екземплярах та отримала схвальні відгуки користувачів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Контейнер з тушшю для вій, який містить корпус, що має вгорі шийку з різьбою та отвором; в отворі розташовано пристрій для нанесення туші, який містить пробку, жорстко пов'язану зі стрижнем, на кінці якого розташовано аплікатор, на внутрішній поверхні пробки є різьба, яка відповідна різьбі шийки корпусу; пробка з різьбою має можливість входити в зачеплення з шийкою з різьбою корпусу, який відрізняється тим, що додатково введено захисний елемент зі щонайменше з трьома пелюстками, які утворюють отвір, який співвісний з отвором шийки корпусу; захисний елемент розміщено в шийці корпусу. 2. Контейнер з тушшю для вій за п. 1, який відрізняється тим, що захисний елемент може бути виготовлений із каучуку, гуми або інше. 2 UA 121811 U 3 UA 121811 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
