Пристрій з вбудованою розсувною сонячною батареєю для забезпечення електроенергією приміщення

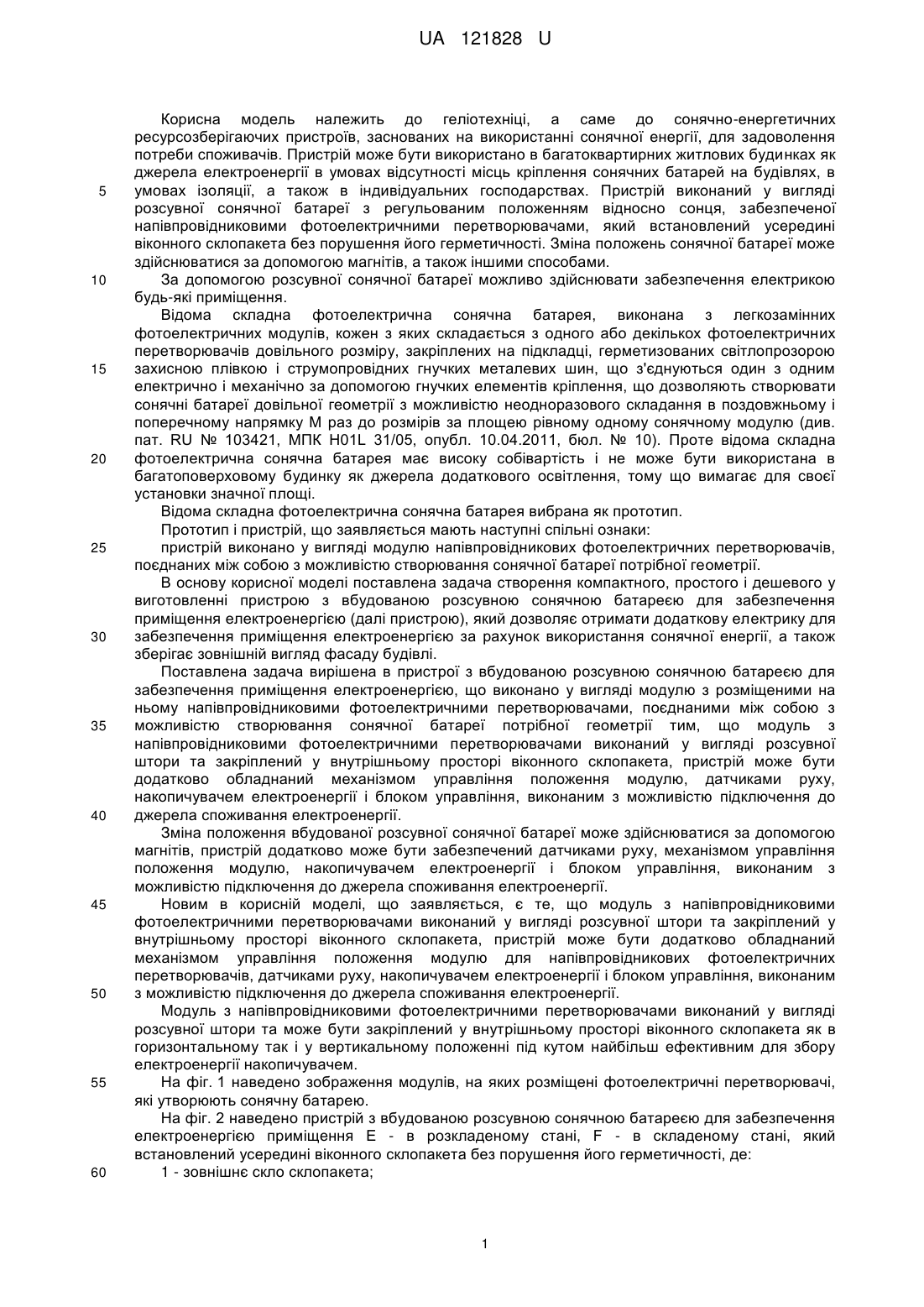

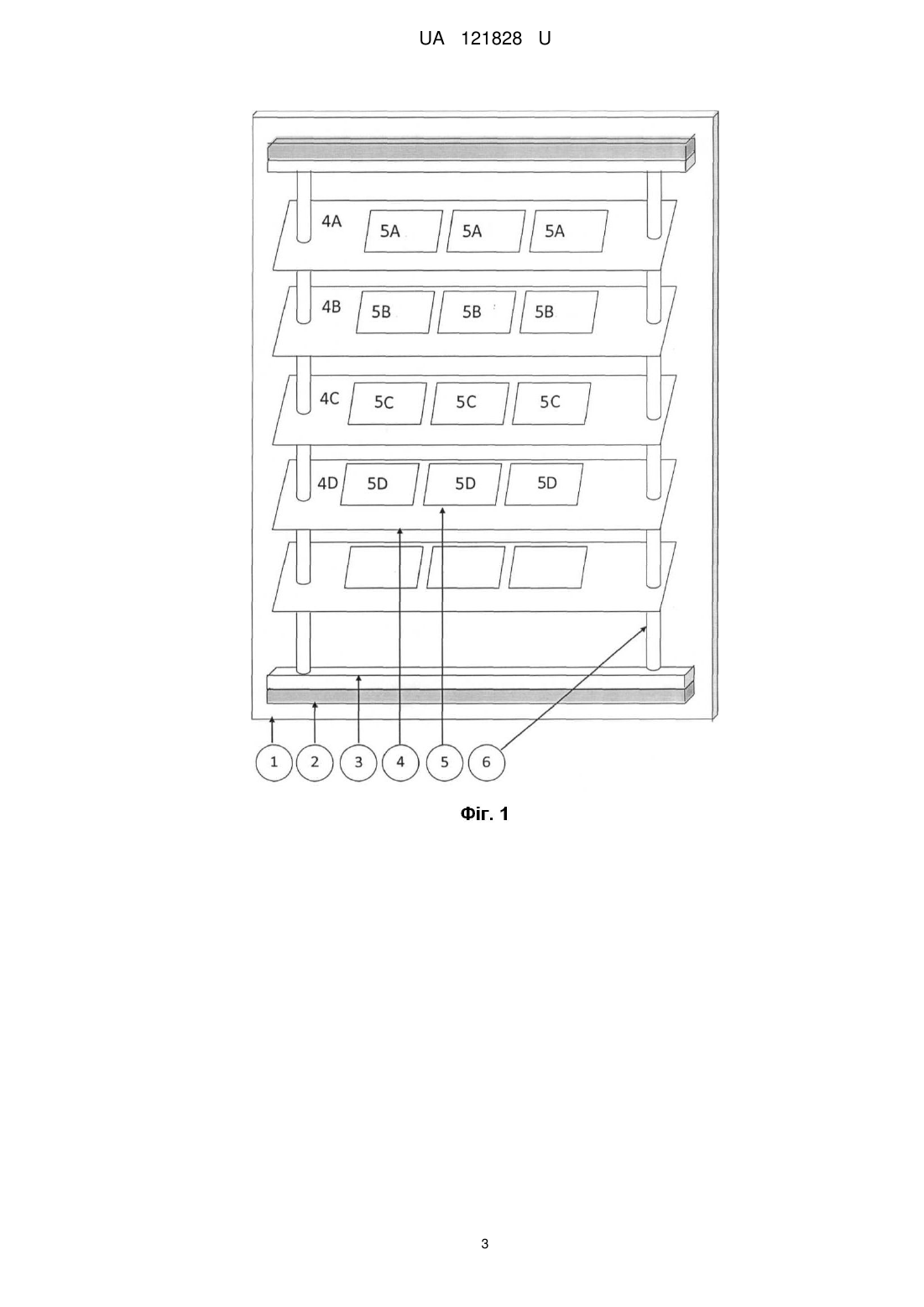

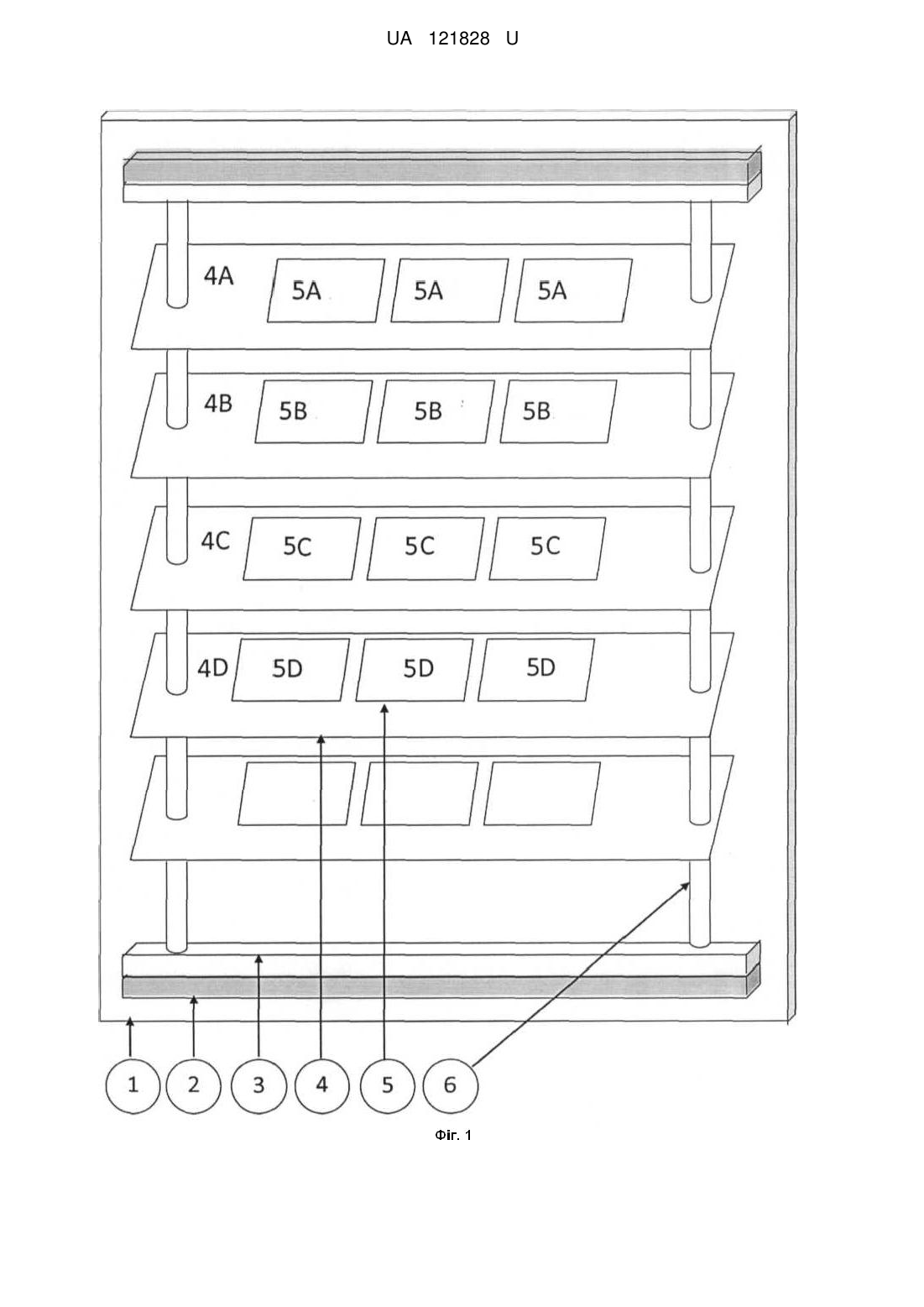

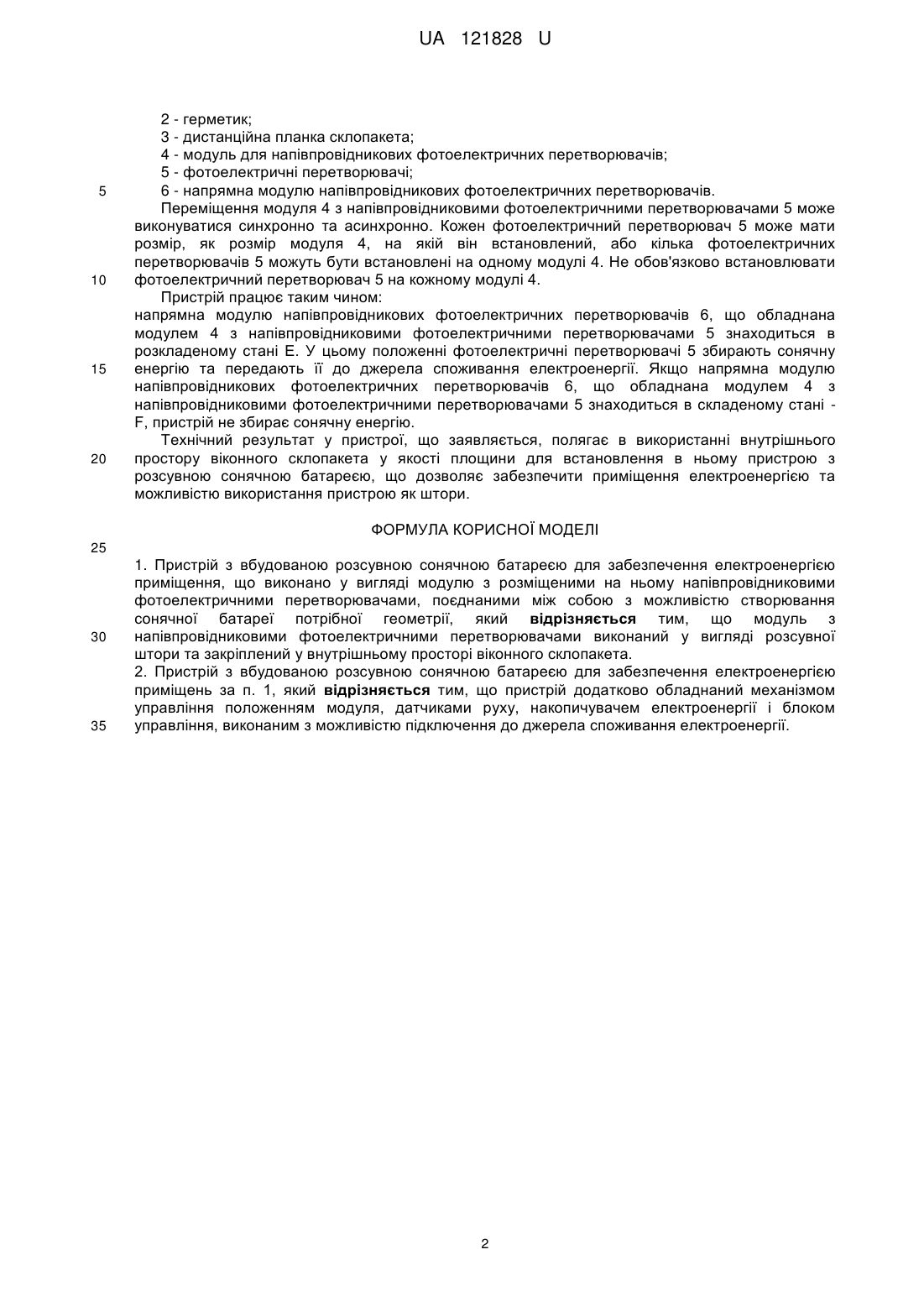

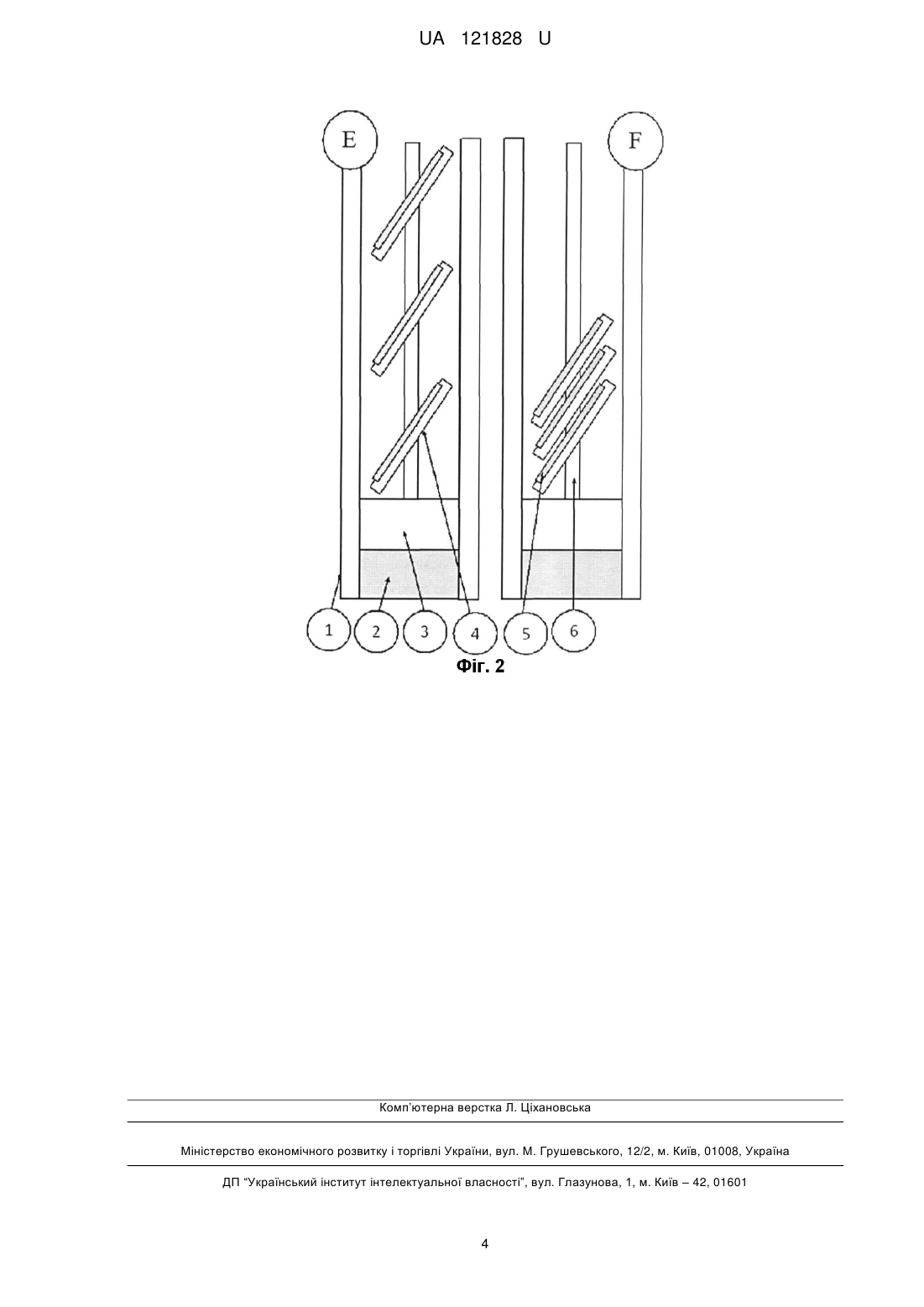

Реферат: Пристрій з вбудованою розсувною сонячною батареєю для забезпечення електроенергією приміщення виконано у вигляді модуля з розміщеними на ньому напівпровідниковими фотоелектричними перетворювачами, поєднаними між собою з можливістю створювання сонячної батареї потрібної геометрії. Модуль з напівпровідниковими фотоелектричними перетворювачами виконаний у вигляді розсувної штори та закріплений у внутрішньому просторі віконного склопакета. UA 121828 U (54) ПРИСТРІЙ З ВБУДОВАНОЮ РОЗСУВНОЮ СОНЯЧНОЮ БАТАРЕЄЮ ДЛЯ ЗАБЕЗПЕЧЕННЯ ЕЛЕКТРОЕНЕРГІЄЮ ПРИМІЩЕННЯ UA 121828 U UA 121828 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до геліотехніці, а саме до сонячно-енергетичних ресурсозберігаючих пристроїв, заснованих на використанні сонячної енергії, для задоволення потреби споживачів. Пристрій може бути використано в багатоквартирних житлових будинках як джерела електроенергії в умовах відсутності місць кріплення сонячних батарей на будівлях, в умовах ізоляції, а також в індивідуальних господарствах. Пристрій виконаний у вигляді розсувної сонячної батареї з регульованим положенням відносно сонця, забезпеченої напівпровідниковими фотоелектричними перетворювачами, який встановлений усередині віконного склопакета без порушення його герметичності. Зміна положень сонячної батареї може здійснюватися за допомогою магнітів, а також іншими способами. За допомогою розсувної сонячної батареї можливо здійснювати забезпечення електрикою будь-які приміщення. Відома складна фотоелектрична сонячна батарея, виконана з легкозамінних фотоелектричних модулів, кожен з яких складається з одного або декількох фотоелектричних перетворювачів довільного розміру, закріплених на підкладці, герметизованих світлопрозорою захисною плівкою і струмопровідних гнучких металевих шин, що з'єднуються один з одним електрично і механічно за допомогою гнучких елементів кріплення, що дозволяють створювати сонячні батареї довільної геометрії з можливістю неодноразового складання в поздовжньому і поперечному напрямку М раз до розмірів за площею рівному одному сонячному модулю (див. пaт. RU № 103421, МПК H01L 31/05, опубл. 10.04.2011, бюл. № 10). Проте відома складна фотоелектрична сонячна батарея має високу собівартість і не може бути використана в багатоповерховому будинку як джерела додаткового освітлення, тому що вимагає для своєї установки значної площі. Відома складна фотоелектрична сонячна батарея вибрана як прототип. Прототип і пристрій, що заявляється мають наступні спільні ознаки: пристрій виконано у вигляді модулю напівпровідникових фотоелектричних перетворювачів, поєднаних між собою з можливістю створювання сонячної батареї потрібної геометрії. В основу корисної моделі поставлена задача створення компактного, простого і дешевого у виготовленні пристрою з вбудованою розсувною сонячною батареєю для забезпечення приміщення електроенергією (далі пристрою), який дозволяє отримати додаткову електрику для забезпечення приміщення електроенергією за рахунок використання сонячної енергії, а також зберігає зовнішній вигляд фасаду будівлі. Поставлена задача вирішена в пристрої з вбудованою розсувною сонячною батареєю для забезпечення приміщення електроенергією, що виконано у вигляді модулю з розміщеними на ньому напівпровідниковими фотоелектричними перетворювачами, поєднаними між собою з можливістю створювання сонячної батареї потрібної геометрії тим, що модуль з напівпровідниковими фотоелектричними перетворювачами виконаний у вигляді розсувної штори та закріплений у внутрішньому просторі віконного склопакета, пристрій може бути додатково обладнаний механізмом управління положення модулю, датчиками руху, накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії. Зміна положення вбудованої розсувної сонячної батареї може здійснюватися за допомогою магнітів, пристрій додатково може бути забезпечений датчиками руху, механізмом управління положення модулю, накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії. Новим в корисній моделі, що заявляється, є те, що модуль з напівпровідниковими фотоелектричними перетворювачами виконаний у вигляді розсувної штори та закріплений у внутрішньому просторі віконного склопакета, пристрій може бути додатково обладнаний механізмом управління положення модулю для напівпровідникових фотоелектричних перетворювачів, датчиками руху, накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії. Модуль з напівпровідниковими фотоелектричними перетворювачами виконаний у вигляді розсувної штори та може бути закріплений у внутрішньому просторі віконного склопакета як в горизонтальному так і у вертикальному положенні під кутом найбільш ефективним для збору електроенергії накопичувачем. На фіг. 1 наведено зображення модулів, на яких розміщені фотоелектричні перетворювачі, які утворюють сонячну батарею. На фіг. 2 наведено пристрій з вбудованою розсувною сонячною батареєю для забезпечення електроенергією приміщення Е - в розкладеному стані, F - в складеному стані, який встановлений усередині віконного склопакета без порушення його герметичності, де: 1 - зовнішнє скло склопакета; 1 UA 121828 U 5 10 15 20 2 - герметик; 3 - дистанційна планка склопакета; 4 - модуль для напівпровідникових фотоелектричних перетворювачів; 5 - фотоелектричні перетворювачі; 6 - напрямна модулю напівпровідникових фотоелектричних перетворювачів. Переміщення модуля 4 з напівпровідниковими фотоелектричними перетворювачами 5 може виконуватися синхронно та асинхронно. Кожен фотоелектричний перетворювач 5 може мати розмір, як розмір модуля 4, на якій він встановлений, або кілька фотоелектричних перетворювачів 5 можуть бути встановлені на одному модулі 4. Не обов'язково встановлювати фотоелектричний перетворювач 5 на кожному модулі 4. Пристрій працює таким чином: напрямна модулю напівпровідникових фотоелектричних перетворювачів 6, що обладнана модулем 4 з напівпровідниковими фотоелектричними перетворювачами 5 знаходиться в розкладеному стані Е. У цьому положенні фотоелектричні перетворювачі 5 збирають сонячну енергію та передають її до джерела споживання електроенергії. Якщо напрямна модулю напівпровідникових фотоелектричних перетворювачів 6, що обладнана модулем 4 з напівпровідниковими фотоелектричними перетворювачами 5 знаходиться в складеному стані F, пристрій не збирає сонячну енергію. Технічний результат у пристрої, що заявляється, полягає в використанні внутрішнього простору віконного склопакета у якості площини для встановлення в ньому пристрою з розсувною сонячною батареєю, що дозволяє забезпечити приміщення електроенергією та можливістю використання пристрою як штори. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Пристрій з вбудованою розсувною сонячною батареєю для забезпечення електроенергією приміщення, що виконано у вигляді модулю з розміщеними на ньому напівпровідниковими фотоелектричними перетворювачами, поєднаними між собою з можливістю створювання сонячної батареї потрібної геометрії, який відрізняється тим, що модуль з напівпровідниковими фотоелектричними перетворювачами виконаний у вигляді розсувної штори та закріплений у внутрішньому просторі віконного склопакета. 2. Пристрій з вбудованою розсувною сонячною батареєю для забезпечення електроенергією приміщень за п. 1, який відрізняється тим, що пристрій додатково обладнаний механізмом управління положенням модуля, датчиками руху, накопичувачем електроенергії і блоком управління, виконаним з можливістю підключення до джерела споживання електроенергії. 2 UA 121828 U 3 UA 121828 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
