Формула / Реферат

1. Приставка до пертубатора для дезінфекції повітря, яке при проведенні пертубації вводиться у маткові труби корів з метою визначення їх прохідності, складається з дезінфікуючого матеріалу у прозорій безбарвній ємності, трубки для подачі до цієї ємності стисненого повітря, для його дезінфекції та другої трубки для кінцевого спрямування до утерального (маткового) катетера, який відрізняється тим, що дезінфікуючий матеріал представлений твердими леткими дискретними утвореннями (шматками, кристалами).

2. Приставка за п. 1, яка відрізняється тим, що дезінфікуюча речовина вкладена між двома товстими (5-15 мм) сухими стерильними повітряними фільтрами.

Текст

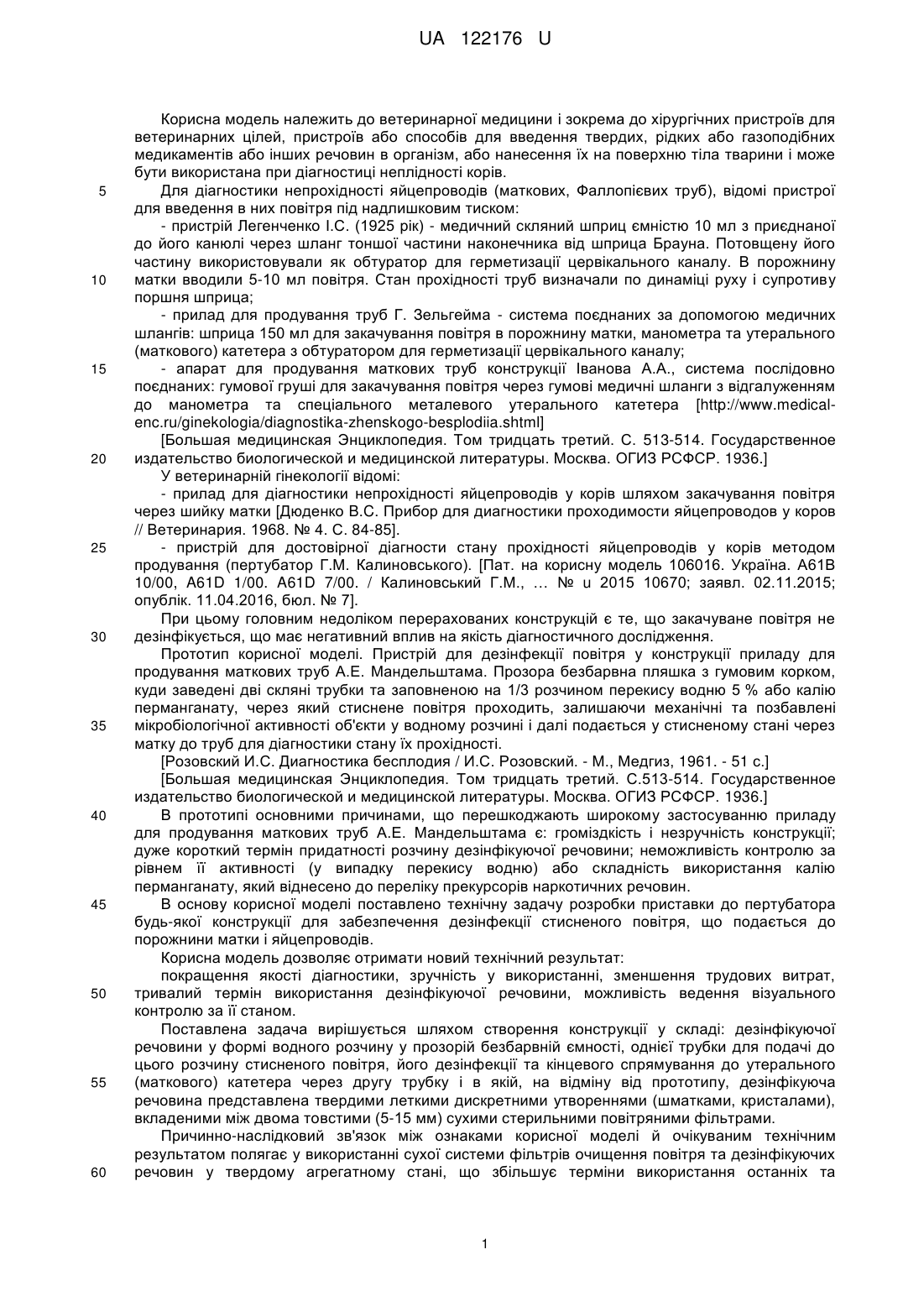

Реферат: Приставка до пертубатора для дезінфекції повітря, конструкції Г.М. Калиновського, складається з дезінфікуючого матеріалу у прозорій безбарвній ємності, трубки для подачі до цієї ємності стисненого повітря, для його дезінфекції та другої трубки для кінцевого спрямування до UA 122176 U (12) UA 122176 U утерального (маткового) катетера. Дезінфікуючий матеріал представлений твердими леткими дискретними утвореннями (шматками, кристалами). UA 122176 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ветеринарної медицини і зокрема до хірургічних пристроїв для ветеринарних цілей, пристроїв або способів для введення твердих, рідких або газоподібних медикаментів або інших речовин в організм, або нанесення їх на поверхню тіла тварини і може бути використана при діагностиці неплідності корів. Для діагностики непрохідності яйцепроводів (маткових, Фаллопієвих труб), відомі пристрої для введення в них повітря під надлишковим тиском: - пристрій Легенченко І.С. (1925 рік) - медичний скляний шприц ємністю 10 мл з приєднаної до його канюлі через шланг тоншої частини наконечника від шприца Брауна. Потовщену його частину використовували як обтуратор для герметизації цервікального каналу. В порожнину матки вводили 5-10 мл повітря. Стан прохідності труб визначали по динаміці руху і супротиву поршня шприца; - прилад для продування труб Г. Зельгейма - система поєднаних за допомогою медичних шлангів: шприца 150 мл для закачування повітря в порожнину матки, манометра та утерального (маткового) катетера з обтуратором для герметизації цервікального каналу; - апарат для продування маткових труб конструкції Іванова А.А., система послідовно поєднаних: гумової груші для закачування повітря через гумові медичні шланги з відгалуженням до манометра та спеціального металевого утерального катетера [http://www.medicalenc.ru/ginekologia/diagnostika-zhenskogo-besplodiia.shtml] [Большая медицинская Энциклопедия. Том тридцать третий. С. 513-514. Государственное издательство биологической и медицинской литературы. Москва. ОГИЗ РСФСР. 1936.] У ветеринарній гінекології відомі: - прилад для діагностики непрохідності яйцепроводів у корів шляхом закачування повітря через шийку матки [Дюденко B.C. Прибор для диагностики проходимости яйцепроводов у коров // Ветеринария. 1968. № 4. С. 84-85]. - пристрій для достовірної діагности стану прохідності яйцепроводів у корів методом продування (пертубатор Г.М. Калиновського). [Пат. на корисну модель 106016. Україна. А61В 10/00, A61D 1/00. A61D 7/00. / Калиновський Г.М., … № u 2015 10670; заявл. 02.11.2015; опублік. 11.04.2016, бюл. № 7]. При цьому головним недоліком перерахованих конструкцій є те, що закачуване повітря не дезінфікується, що має негативний вплив на якість діагностичного дослідження. Прототип корисної моделі. Пристрій для дезінфекції повітря у конструкції приладу для продування маткових труб А.Е. Мандельштама. Прозора безбарвна пляшка з гумовим корком, куди заведені дві скляні трубки та заповненою на 1/3 розчином перекису водню 5 % або калію перманганату, через який стиснене повітря проходить, залишаючи механічні та позбавлені мікробіологічної активності об'єкти у водному розчині і далі подається у стисненому стані через матку до труб для діагностики стану їх прохідності. [Розовский И.С. Диагностика бесплодия / И.С. Розовский. - М., Медгиз, 1961. - 51 с.] [Большая медицинская Энциклопедия. Том тридцать третий. С.513-514. Государственное издательство биологической и медицинской литературы. Москва. ОГИЗ РСФСР. 1936.] В прототипі основними причинами, що перешкоджають широкому застосуванню приладу для продування маткових труб А.Е. Мандельштама є: громіздкість і незручність конструкції; дуже короткий термін придатності розчину дезінфікуючої речовини; неможливість контролю за рівнем її активності (у випадку перекису водню) або складність використання калію перманганату, який віднесено до переліку прекурсорів наркотичних речовин. В основу корисної моделі поставлено технічну задачу розробки приставки до пертубатора будь-якої конструкції для забезпечення дезінфекції стисненого повітря, що подається до порожнини матки і яйцепроводів. Корисна модель дозволяє отримати новий технічний результат: покращення якості діагностики, зручність у використанні, зменшення трудових витрат, тривалий термін використання дезінфікуючої речовини, можливість ведення візуального контролю за її станом. Поставлена задача вирішується шляхом створення конструкції у складі: дезінфікуючої речовини у формі водного розчину у прозорій безбарвній ємності, однієї трубки для подачі до цього розчину стисненого повітря, його дезінфекції та кінцевого спрямування до утерального (маткового) катетера через другу трубку і в якій, на відміну від прототипу, дезінфікуюча речовина представлена твердими леткими дискретними утвореннями (шматками, кристалами), вкладеними між двома товстими (5-15 мм) сухими стерильними повітряними фільтрами. Причинно-наслідковий зв'язок між ознаками корисної моделі й очікуваним технічним результатом полягає у використанні сухої системи фільтрів очищення повітря та дезінфікуючих речовин у твердому агрегатному стані, що збільшує терміни використання останніх та 1 UA 122176 U 5 10 15 20 25 30 35 забезпечує візуальний контроль, їх наявності. Кінцевим результатом є достатній рівень дезінфекції повітря, покращення якості діагностики, зручність і зменшення трудових витрат при роботі з пертубатором. Фіг. 1. Приставка до пертубатора для дезінфекції повітря, конструкції Г.М. Калиновського. Креслення у розібраному вигляді. 1. Трубка подачі дезінфікованого повітря до утерального катетера. 2. Корпус. 3. Товстий фільтр. 4. Тверда дезінфікуюча речовина. 5. Повітряний фільтр. 6. Корок з отвором. 7. Трубка подачі стисненого повітря до приставки. Фіг. 2. Приставка до пертубатора для дезінфекції повітря, конструкції Г.М. Калиновського. Креслення у складеному вигляді. Пристрій складається з безпечних та недефіцитних деталей та матеріалів: - корпусу (2), виготовленого з прозорого, безбарвного матеріалу, що має розташовану з одного кіпця трубку (1) подачі стисненого дезінфікованого повітря до утерального (маткового) катетера - такою деталлю може слугувати тубус медичного шприца з канюлею; - товстого фільтра (3), що запобігає проникненню часток дезінфікуючої речовини до утерального (маткового) катетера та тампонуванню трубки (1), представлений товстим (5-15 мм) шаром стерильного, пористого, пружного матеріалу (наприклад, складеної у декілька шарів марлі) та забезпечує достатній тиск потоку дезінфікованого повітря до маткових труб; - твердої летючої дезінфікуючої речовини (4), наприклад йодоформу; - повітряного фільтра (5); - корка з отвором (6); - трубки подачі стисненого повітря до приставки (7). Робота з приставкою до пертубатора для дезінфекції повітря, конструкції Г.М. Калиновського. Деталі приставки миються та стерилізуються аналогічно до інших хірургічних інструментів. Далі на кінець ємності (2) з трубкою (1), вкладається товстий фільтр (3) із складеної у декілька шарів медичної стерильної марлі з утворенням пружного шару завтовшки 5-15 мм. На нього накладається тверда дезінфікуюча речовина (4), далі - повітряний фільтр (5). Завершується складання приставки щільним перекриттям її корпусу корком (6) з трубкою подачі повітря (7). Приставка у зібраному вигляді приєднується до пертубатора будь-якого типу між утеральним (матковим) катетером і системою закачування повітря. Перед використанням прокачують невелику кількість повітря для заповнення системи дезінфікованим повітрям. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Приставка до пертубатора для дезінфекції повітря, яке при проведенні пертубації вводиться у маткові труби корів з метою визначення їх прохідності, складається з дезінфікуючого матеріалу у прозорій безбарвній ємності, трубки для подачі до цієї ємності стисненого повітря, для його дезінфекції та другої трубки для кінцевого спрямування до утерального (маткового) катетера, яка відрізняється тим, що дезінфікуючий матеріал представлений твердими леткими дискретними утвореннями (шматками, кристалами). 2. Приставка за п. 1, яка відрізняється тим, що дезінфікуюча речовина вкладена між двома товстими (5-15 мм) сухими стерильними повітряними фільтрами. 2 UA 122176 U 3 UA 122176 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Kalynovskyi Hryhorii Mykolaiovych

Автори російською

Калиновский Григорий Николаевич

МПК / Мітки

МПК: A61D 1/00, A61B 10/00, A61D 7/00

Мітки: калиновського, г.м, конструкції, приставка, дезінфекції, пертубатора, повітря
