Боєукладання

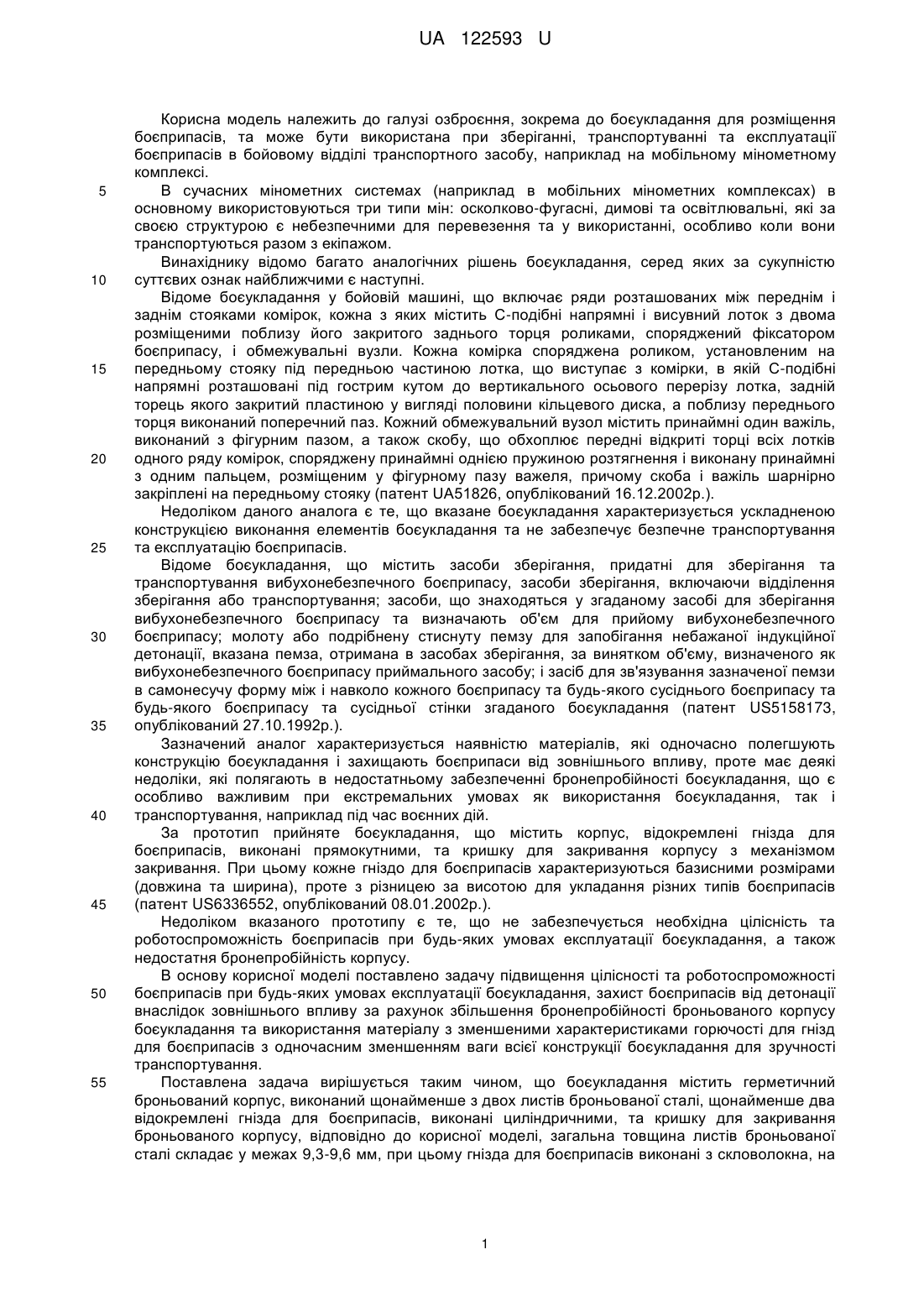

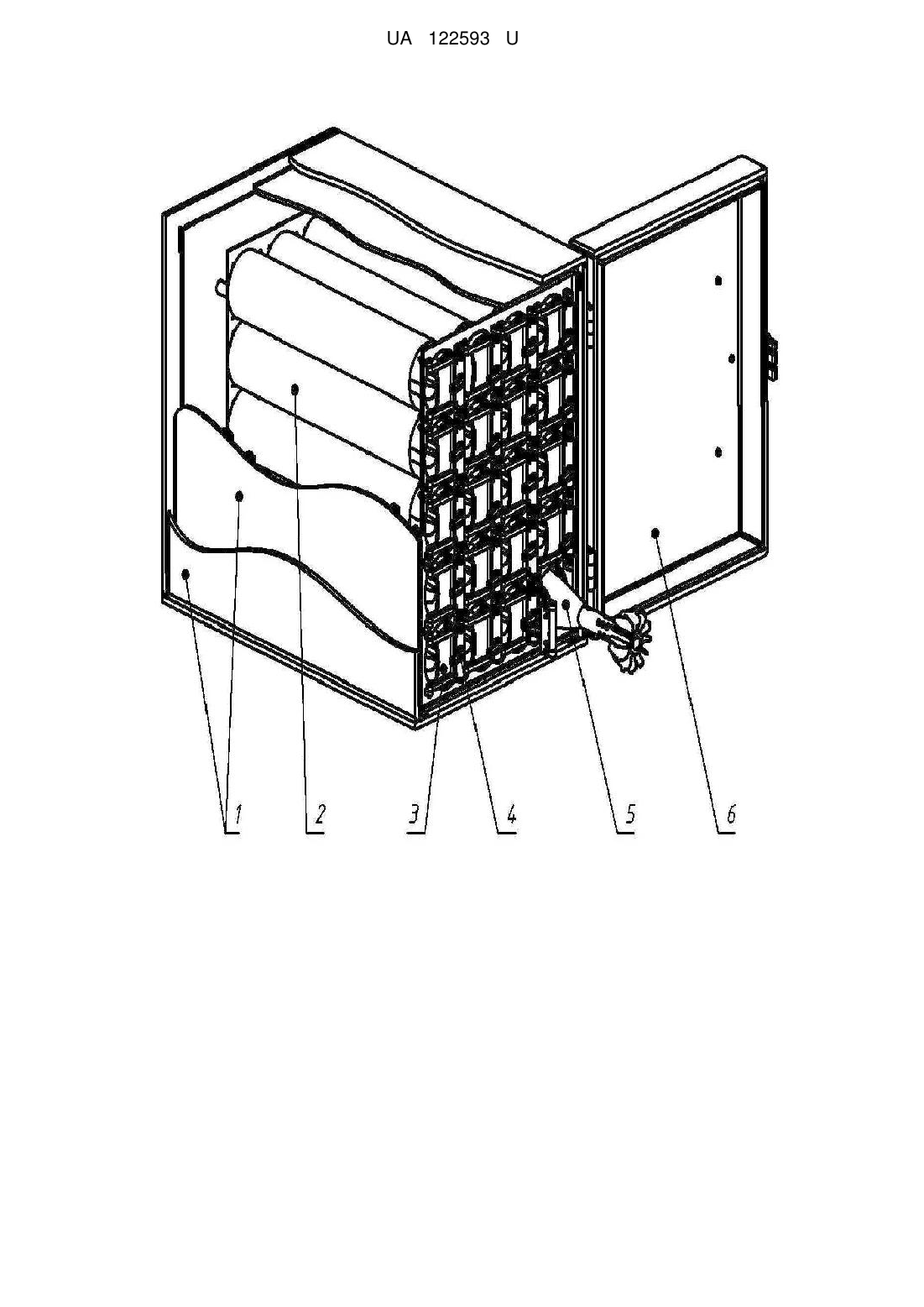

Реферат: Боєукладання містить герметичний броньований корпус, виконаний щонайменше з двох листів броньованої сталі, щонайменше два відокремлені гнізда для боєприпасів, виконані циліндричними, та кришку для закривання броньованого корпусу. Загальна товщина листів броньованої сталі складає у межах 9,3-9,6 мм, при цьому гнізда для боєприпасів виконані з скловолокна, на зовнішній поверхні яких розміщений теплоізоляційний матеріал, та які містять кришку з механізмом запирання. UA 122593 U (54) БОЄУКЛАДАННЯ UA 122593 U UA 122593 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до боєукладання для розміщення боєприпасів, та може бути використана при зберіганні, транспортуванні та експлуатації боєприпасів в бойовому відділі транспортного засобу, наприклад на мобільному мінометному комплексі. В сучасних мінометних системах (наприклад в мобільних мінометних комплексах) в основному використовуються три типи мін: осколково-фугасні, димові та освітлювальні, які за своєю структурою є небезпечними для перевезення та у використанні, особливо коли вони транспортуються разом з екіпажом. Винахіднику відомо багато аналогічних рішень боєукладання, серед яких за сукупністю суттєвих ознак найближчими є наступні. Відоме боєукладання у бойовій машині, що включає ряди розташованих між переднім і заднім стояками комірок, кожна з яких містить С-подібні напрямні і висувний лоток з двома розміщеними поблизу його закритого заднього торця роликами, споряджений фіксатором боєприпасу, і обмежувальні вузли. Кожна комірка споряджена роликом, установленим на передньому стояку під передньою частиною лотка, що виступає з комірки, в якій С-подібні напрямні розташовані під гострим кутом до вертикального осьового перерізу лотка, задній торець якого закритий пластиною у вигляді половини кільцевого диска, а поблизу переднього торця виконаний поперечний паз. Кожний обмежувальний вузол містить принаймні один важіль, виконаний з фігурним пазом, а також скобу, що обхоплює передні відкриті торці всіх лотків одного ряду комірок, споряджену принаймні однією пружиною розтягнення і виконану принаймні з одним пальцем, розміщеним у фігурному пазу важеля, причому скоба і важіль шарнірно закріплені на передньому стояку (патент UА51826, опублікований 16.12.2002р.). Недоліком даного аналога є те, що вказане боєукладання характеризується ускладненою конструкцією виконання елементів боєукладання та не забезпечує безпечне транспортування та експлуатацію боєприпасів. Відоме боєукладання, що містить засоби зберігання, придатні для зберігання та транспортування вибухонебезпечного боєприпасу, засоби зберігання, включаючи відділення зберігання або транспортування; засоби, що знаходяться у згаданому засобі для зберігання вибухонебезпечного боєприпасу та визначають об'єм для прийому вибухонебезпечного боєприпасу; молоту або подрібнену стиснуту пемзу для запобігання небажаної індукційної детонації, вказана пемза, отримана в засобах зберігання, за винятком об'єму, визначеного як вибухонебезпечного боєприпасу приймального засобу; і засіб для зв'язування зазначеної пемзи в самонесучу форму між і навколо кожного боєприпасу та будь-якого сусіднього боєприпасу та будь-якого боєприпасу та сусідньої стінки згаданого боєукладання (патент US5158173, опублікований 27.10.1992р.). Зазначений аналог характеризується наявністю матеріалів, які одночасно полегшують конструкцію боєукладання і захищають боєприпаси від зовнішнього впливу, проте має деякі недоліки, які полягають в недостатньому забезпеченні бронепробійності боєукладання, що є особливо важливим при екстремальних умовах як використання боєукладання, так і транспортування, наприклад під час воєнних дій. За прототип прийняте боєукладання, що містить корпус, відокремлені гнізда для боєприпасів, виконані прямокутними, та кришку для закривання корпусу з механізмом закривання. При цьому кожне гніздо для боєприпасів характеризуються базисними розмірами (довжина та ширина), проте з різницею за висотою для укладання різних типів боєприпасів (патент US6336552, опублікований 08.01.2002р.). Недоліком вказаного прототипу є те, що не забезпечується необхідна цілісність та роботоспроможність боєприпасів при будь-яких умовах експлуатації боєукладання, а також недостатня бронепробійність корпусу. В основу корисної моделі поставлено задачу підвищення цілісності та роботоспроможності боєприпасів при будь-яких умовах експлуатації боєукладання, захист боєприпасів від детонації внаслідок зовнішнього впливу за рахунок збільшення бронепробійності броньованого корпусу боєукладання та використання матеріалу з зменшеними характеристиками горючості для гнізд для боєприпасів з одночасним зменшенням ваги всієї конструкції боєукладання для зручності транспортування. Поставлена задача вирішується таким чином, що боєукладання містить герметичний броньований корпус, виконаний щонайменше з двох листів броньованої сталі, щонайменше два відокремлені гнізда для боєприпасів, виконані циліндричними, та кришку для закривання броньованого корпусу, відповідно до корисної моделі, загальна товщина листів броньованої сталі складає у межах 9,3-9,6 мм, при цьому гнізда для боєприпасів виконані з скловолокна, на 1 UA 122593 U 5 10 15 20 25 30 35 40 45 50 55 60 зовнішній поверхні яких розміщений теплоізоляційний матеріал, та які містять кришку з механізмом запирання. При цьому герметичний броньований корпус може містити 20 гнізд для боєприпасів, розміщених в 5 рядів по 4 гнізда для боєприпасів в кожному ряду. При цьому кожне гніздо може містити датчики збору та передачі інформації про наявність боєприпасу до системи управління вогнем. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом, який досягається при її використанні, існує наступний. Відповідно до однієї з ознак корисної моделі, загальна товщина листів броньованої сталі складає у межах 9,3-9,6 мм. Виконання герметичного броньованого корпусу з двох листів броньованої сталі з загальною товщиною листів броньованої сталі у зазначених межах дозволяє забезпечити необхідний захист від куль та осколків боєприпаси, розміщені всередині гнізд боєукладання, з одночасним забезпеченням полегшення всієї конструкції. Винахідником в процесі досліджень було встановлено, що товщина листів броньованої сталі впливає як на вагу боєукладання, так і на захист від куль та осколків. Значення нижчі за діапазон 9,3-9,6 мм забезпечують легкість конструкції боєукладання, проте не дозволяють забезпечити необхідну бронепробійсть боєукладання, оскільки, як було встановлено в процесі досліджень, боєукладання зазнає пошкоджень від куль і осколків, стінки броньованого корпусу руйнуються зсередини і не відбувається необхідний захист екіпажу, що може знаходитись поблизу боєукладання. Значення більші за діапазон 9,3-9,6 мм хоча і забезпечують кращу бронепробійність, проте збільшують вагу боєукладання, навіть без боєприпасів, і тим самим збільшують вагу всього бойового вантажу, розміщеного на транспортному засобі, наприклад на мобільному мінометному комплексі. Таким чином, діапазон 9,3-9,6 мм є оптимальним з розрахунку як достатньої бронепробійності, так і необхідної легкості конструкції, як результат, покращується безпечність і зручність транспортування боєприпасів. Відповідно до ще однієї з ознак корисної моделі, гнізда для боєприпасів виконані з скловолокна, на зовнішній поверхні яких розміщений теплоізоляційний матеріал. Виконання гнізд з скловолокна дозволяє як полегшити вагу гнізд, а в результаті і всього боєукладання, так і забезпечити таку властивість як важкогорючість, тобто у разі пожежі гнізда для боєприпасів будуть не відразу спалахувати, а при відсутності джерела запалювання і взагалі припиняти горіння. Крім цього на зовнішній поверхні гнізд для боєприпасів розміщений теплоізоляційний матеріал, який за рахунок високої пористості і відповідно малої середньої густини і низької теплопровідності, додатково захищає боєукладання від пожежі і полегшує всю конструкцію. Відповідно до однієї з ознак корисної моделі, гнізда для боєприпасів містять кришку з механізмом запирання. Виконання гнізд з кришкою дозволяє забезпечити надійне утримання боєприпасів в гніздах, крім того додаткове виконання механізму запирання підвищує надійність закриття кришки. Відповідно до однієї з ознак корисної моделі, герметичний броньований корпус містить 20 гнізд для боєприпасів, розміщених в 5 рядів по 4 гнізда для боєприпасів в кожному ряду. Вказана кількість гнізд для боєприпасів є оптимальною як зі сторони використання боєприпасів в процесі воєнних дій, так і зі сторони зручного розміщення в транспортному засобі. Відповідно до ще однієї з ознак корисної моделі, кожне гніздо містить датчики збору та передачі інформації про наявність боєприпасу до системи управління вогнем. Виконання вказаних датчиків в гніздах для боєприпасів дозволяє забезпечити автоматичне збирання та передання інформації, що полегшує керування вогнем та не потребує присутності людини біля боєукладання для визначення вказаної інформації. Заявлена корисна модель ілюструється наступним прикладом здійснення боєукладання та відповідними кресленнями, де на кресленні - загальний вид боєукладання. Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного виконання боєукладання ніяким чином не обмежують обсяг варіантів виконання, викладений у формулі, а тільки пояснюють суть корисної моделі. Боєукладання містить герметичний броньований корпус 1, виконаний з двох листів броньованої сталі. Загальна товщина листів броньованої сталі складає 9,4 мм. Всередині броньованого корпусу 1 розміщені відокремлені гнізда для боєприпасів 2, виконані циліндричними, у вигляді тубусів. Гнізда для боєприпасів 2 виконані з скловолокна, на зовнішній поверхні яких розміщений теплоізоляційний матеріал, що додає додаткового захисту вказаним гніздам 2. Гнізда для боєприпасів 2 виконані уніфікованими для завантаження боєприпасів різного типу в будь-яких пропорціях. Кожне гніздо для боєприпасів 2 містить індивідуальну кришку 3 з механізмом запирання 4. Механізм запирання 4 виконаний у вигляді підпружиненої рукоятки. 2 UA 122593 U 5 10 15 20 25 30 Герметичний броньований корпус 1 боєукладання може містити різну кількість гнізд для боєприпасів 2 в залежності від необхідності в процесі використання. В даному конкретному виконані боєукладання герметичний броньований корпус 1 містить 20 гнізд для боєприпасів 2, розміщених в 5 рядів по 4 гнізда для боєприпасів 2 в кожному ряду. Кожне гніздо для боєприпасів 2 містить датчики збору та передачі інформації (на кресленні не показано) про наявність боєприпасу 5 до системи управління вогнем. Крім цього в даних гніздах 2 можуть містить додаткові датчики, що фіксують наявність підривача, основного метального заряду, додаткових зарядів та їх температури. Герметичний броньований корпус 1 закривається кришкою 6 і має гумове ущільнення по контуру кришки 6. Боєукладання додатково може містити вантажопідйомні засоби для механізованого завантаження/розвантаження боєприпасів 5. Запропонована корисна модель експлуатується наступним чином. Боєукладання встановлюють на бойовому транспортному засобі, наприклад на мобільному мінометному комплексі. Завантажують боєприпаси 5, наприклад міни або підготовлені мінометні постріли. Як зазначено вище, герметичний броньований корпус 1 містить 20 гнізд для боєприпасів 2, розміщених в 5 рядів по 4 гнізда для боєприпасів 2 в кожному ряду. Проте для збалансування маси транспортного засобу і полегшення експлуатації боєукладання може бути розміщене наприклад в три блоки: два по 20 гнізд для боєприпасів 2 біля задньої стінки транспортного засобу і один блок на 10 гнізд для боєприпасів 2 біля бокової стінки. Боєприпаси 5 завантажуються/розвантажуються в ручну в процесі використання, проте за допомогою засобів для механізованого завантаження/розвантаження боєприпасів 5 вони можуть завантажуватися/розвантажуватися автоматично. В процесі транспортування або зберігання боєукладання закривається кришкою 6. Таким чином, запропонована корисна модель дозволяє підвищити цілісність та роботоспроможність боєприпасів при будь-яких умовах експлуатації боєукладання, захистити боєприпаси від детонації внаслідок зовнішнього впливу за рахунок збільшення бронепробійності броньованого корпусу боєукладання та використання матеріалу зі зменшеними характеристиками горючості для гнізд для боєприпасів з одночасним зменшенням ваги всієї конструкції боєукладання для зручності транспортування ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Боєукладання, яке містить герметичний броньований корпус, виконаний щонайменше з двох листів броньованої сталі, щонайменше два відокремлені гнізда для боєприпасів, виконані циліндричними, та кришку для закривання броньованого корпусу, яке відрізняється тим, що загальна товщина листів броньованої сталі складає у межах 9,3-9,6 мм, при цьому гнізда для боєприпасів виконані з скловолокна, на зовнішній поверхні яких розміщений теплоізоляційний матеріал, та які містять кришку з механізмом запирання. 2. Боєукладання за п. 1, яке відрізняється тим, що герметичний броньований корпус містить 20 гнізд для боєприпасів, розміщених в 5 рядів по 4 гнізда для боєприпасів в кожному ряду. 3. Боєукладання за п. 1, яке відрізняється тим, що кожне гніздо містить датчики збору та передачі інформації про наявність боєприпасу до системи управління вогнем. 3 UA 122593 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
