Опорна плита міномета

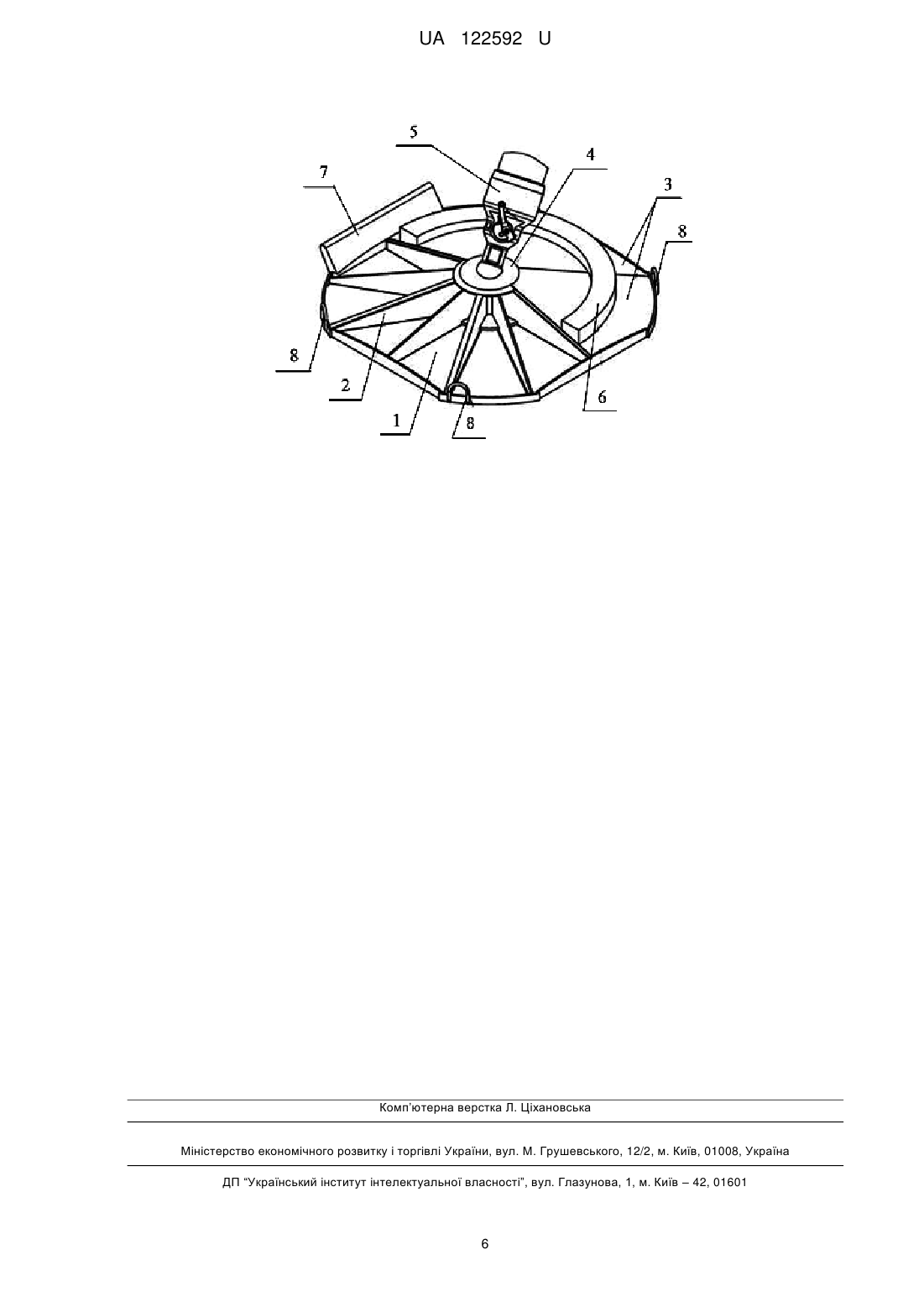

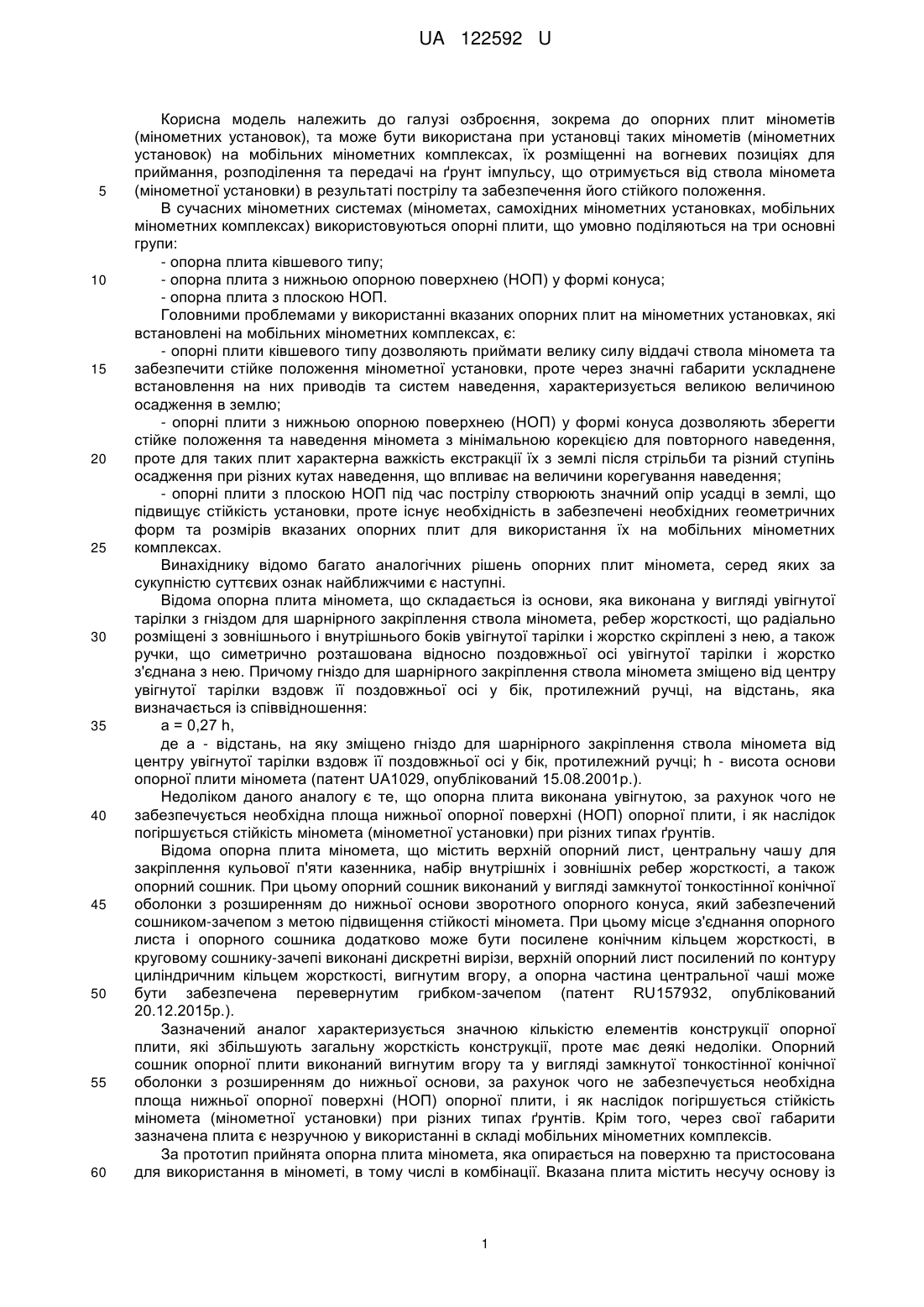

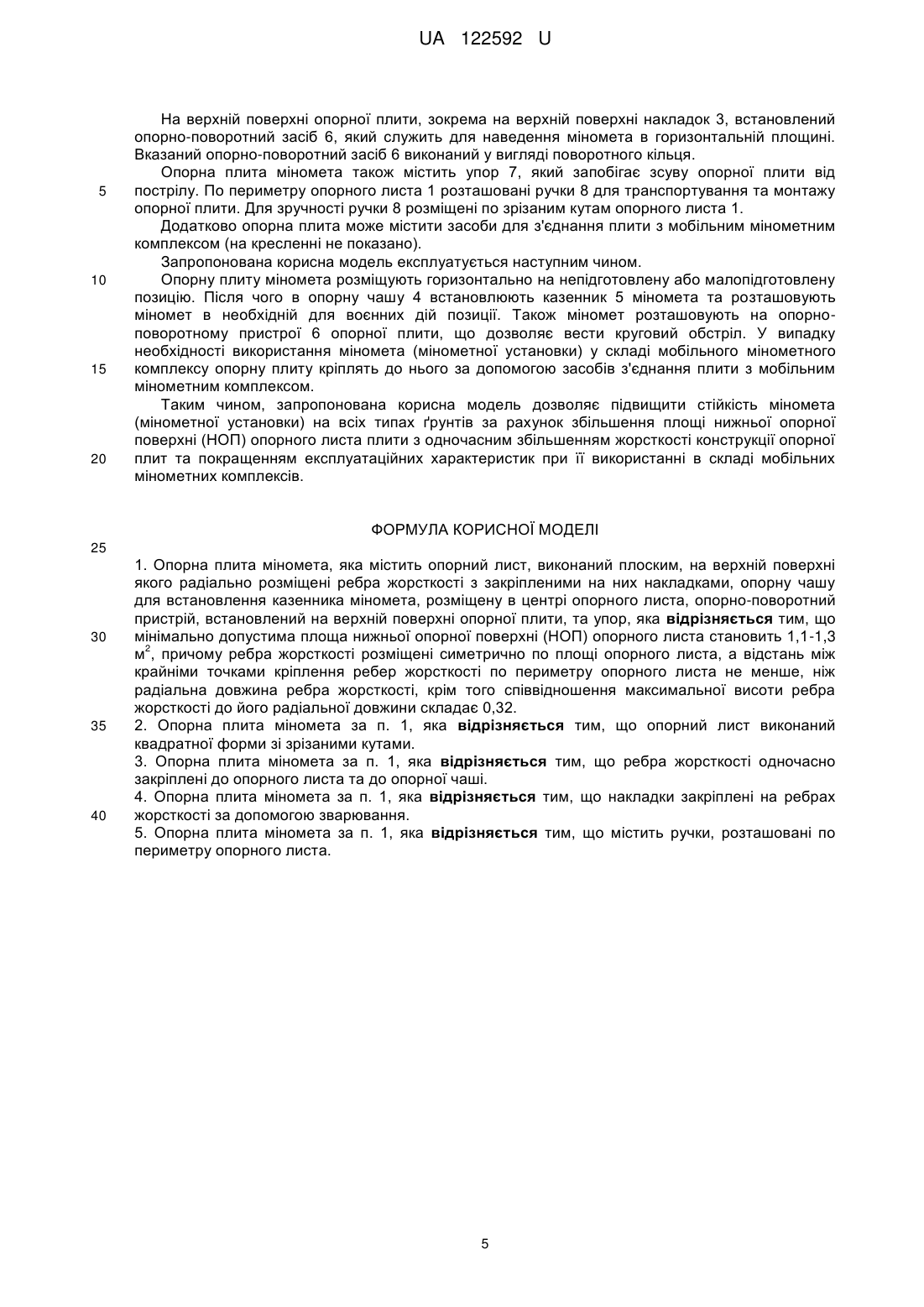

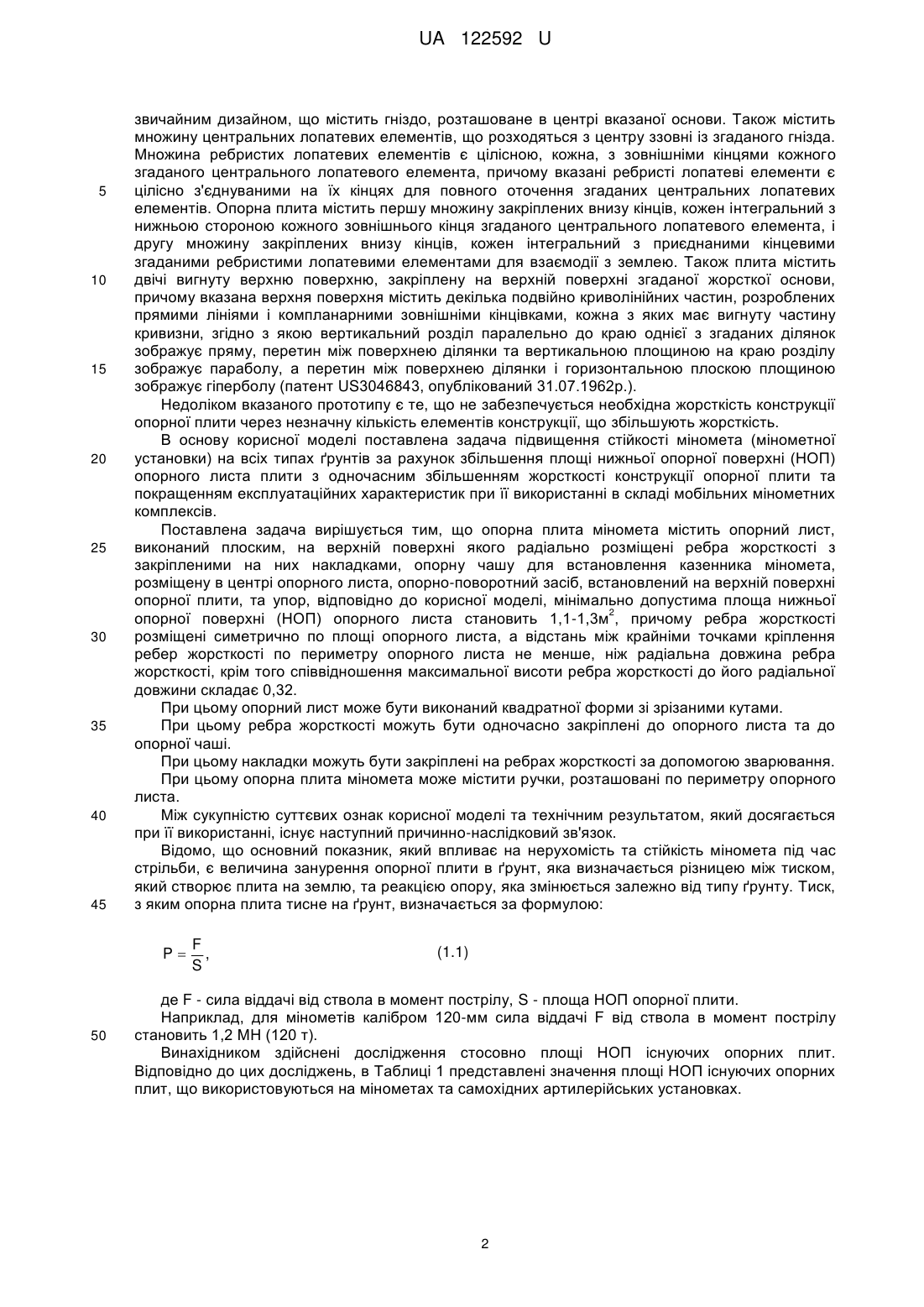

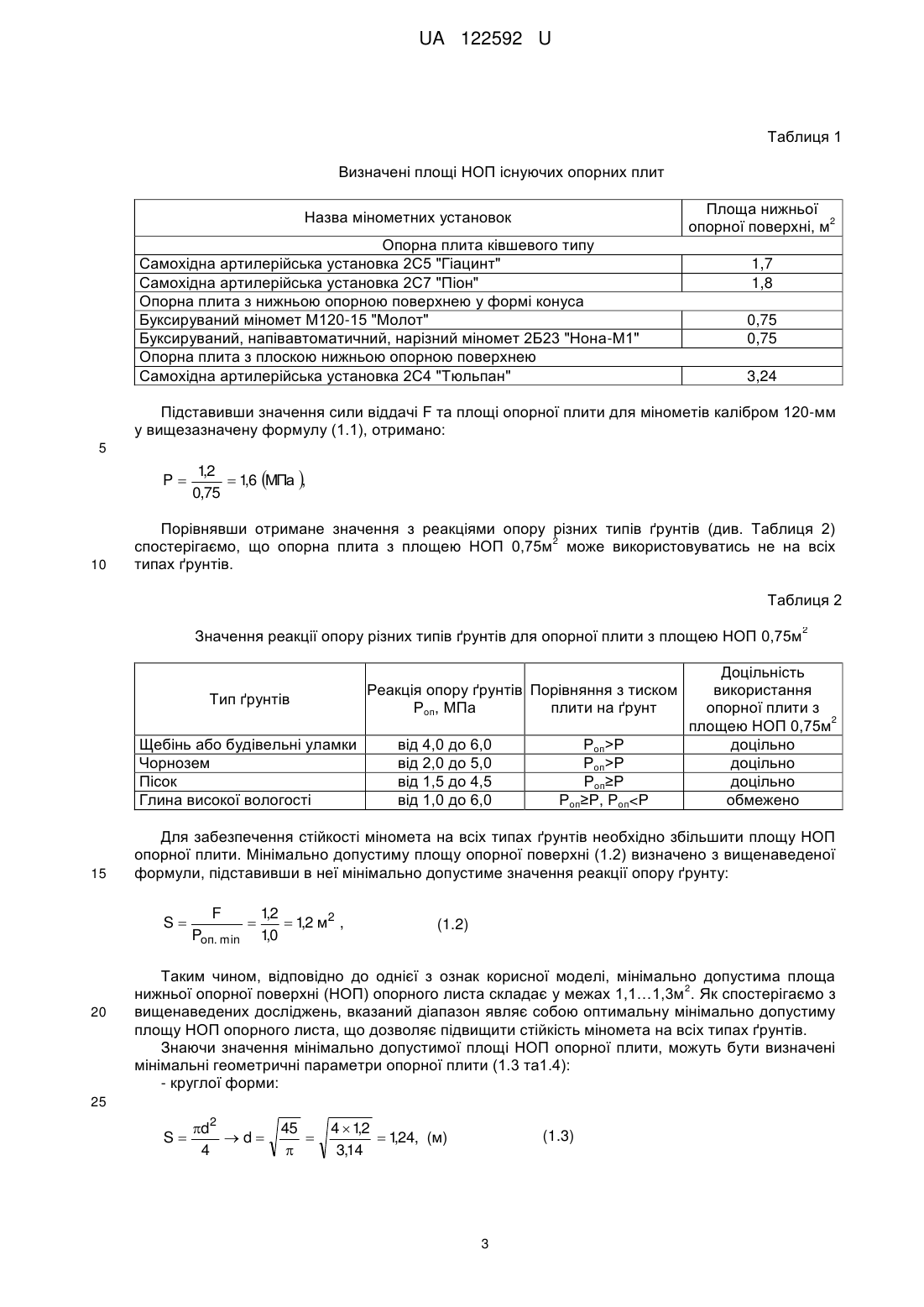

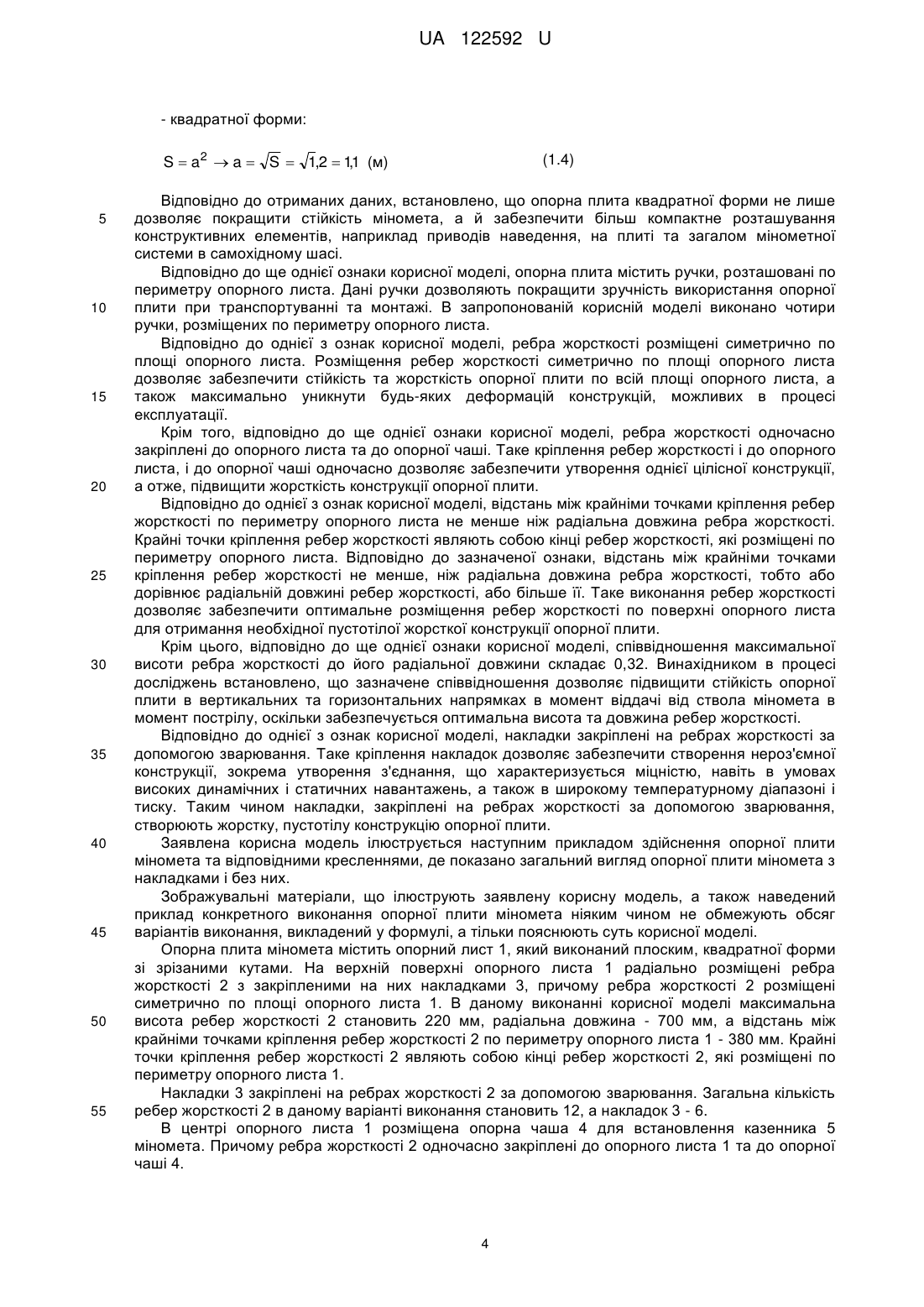

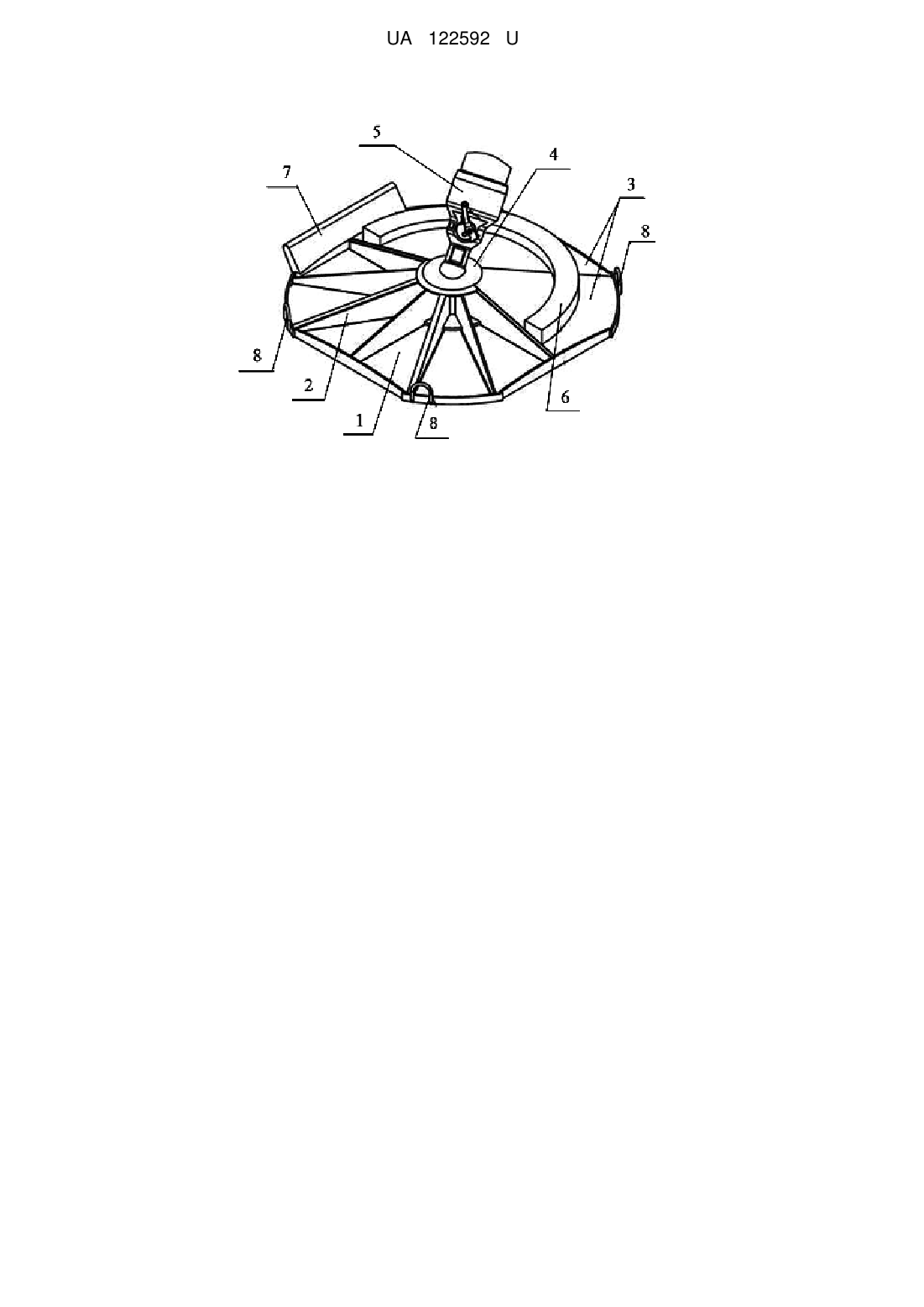

Реферат: Опорна плита міномета містить опорний лист, виконаний плоским, на верхній поверхні якого радіально розміщені ребра жорсткості з закріпленими на них накладками, опорну чашу для встановлення казенника міномета, розміщену в центрі опорного листа, опорно-поворотний пристрій, встановлений на верхній поверхні опорної плити, та упор. Мінімально допустима 2 площа нижньої опорної поверхні (НОП) опорного листа становить 1,1-1,3м . Ребра жорсткості розміщені симетрично по площі опорного листа, а відстань між крайніми точками кріплення ребер жорсткості по периметру опорного листа не менше, ніж радіальна довжина ребра жорсткості. Співвідношення максимальної висоти ребра жорсткості до його радіальної довжини становить 0,32. Опорний лист виконаний квадратної форми зі зрізаними кутами. Ребра жорсткості одночасно закріплені до опорного листа та до опорної чаші. Накладки закріплені на ребрах жорсткості за допомогою зварювання. Опорна плита міномета має ручки, розташовані по периметру опорного листа. UA 122592 U (54) ОПОРНА ПЛИТА МІНОМЕТА UA 122592 U UA 122592 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до опорних плит мінометів (мінометних установок), та може бути використана при установці таких мінометів (мінометних установок) на мобільних мінометних комплексах, їх розміщенні на вогневих позиціях для приймання, розподілення та передачі на ґрунт імпульсу, що отримується від ствола міномета (мінометної установки) в результаті пострілу та забезпечення його стійкого положення. В сучасних мінометних системах (мінометах, самохідних мінометних установках, мобільних мінометних комплексах) використовуються опорні плити, що умовно поділяються на три основні групи: - опорна плита ківшевого типу; - опорна плита з нижньою опорною поверхнею (НОП) у формі конуса; - опорна плита з плоскою НОП. Головними проблемами у використанні вказаних опорних плит на мінометних установках, які встановлені на мобільних мінометних комплексах, є: - опорні плити ківшевого типу дозволяють приймати велику силу віддачі ствола міномета та забезпечити стійке положення мінометної установки, проте через значні габарити ускладнене встановлення на них приводів та систем наведення, характеризується великою величиною осадження в землю; - опорні плити з нижньою опорною поверхнею (НОП) у формі конуса дозволяють зберегти стійке положення та наведення міномета з мінімальною корекцією для повторного наведення, проте для таких плит характерна важкість екстракції їх з землі після стрільби та різний ступінь осадження при різних кутах наведення, що впливає на величини корегування наведення; - опорні плити з плоскою НОП під час пострілу створюють значний опір усадці в землі, що підвищує стійкість установки, проте існує необхідність в забезпечені необхідних геометричних форм та розмірів вказаних опорних плит для використання їх на мобільних мінометних комплексах. Винахіднику відомо багато аналогічних рішень опорних плит міномета, серед яких за сукупністю суттєвих ознак найближчими є наступні. Відома опорна плита міномета, що складається із основи, яка виконана у вигляді увігнутої тарілки з гніздом для шарнірного закріплення ствола міномета, ребер жорсткості, що радіально розміщені з зовнішнього і внутрішнього боків увігнутої тарілки і жорстко скріплені з нею, а також ручки, що симетрично розташована відносно поздовжньої осі увігнутої тарілки і жорстко з'єднана з нею. Причому гніздо для шарнірного закріплення ствола міномета зміщено від центру увігнутої тарілки вздовж її поздовжньої осі у бік, протилежний ручці, на відстань, яка визначається із співвідношення: а = 0,27 h, де а - відстань, на яку зміщено гніздо для шарнірного закріплення ствола міномета від центру увігнутої тарілки вздовж її поздовжньої осі у бік, протилежний ручці; h - висота основи опорної плити міномета (патент UА1029, опублікований 15.08.2001р.). Недоліком даного аналогу є те, що опорна плита виконана увігнутою, за рахунок чого не забезпечується необхідна площа нижньої опорної поверхні (НОП) опорної плити, і як наслідок погіршується стійкість міномета (мінометної установки) при різних типах ґрунтів. Відома опорна плита міномета, що містить верхній опорний лист, центральну чашу для закріплення кульової п'яти казенника, набір внутрішніх і зовнішніх ребер жорсткості, а також опорний сошник. При цьому опорний сошник виконаний у вигляді замкнутої тонкостінної конічної оболонки з розширенням до нижньої основи зворотного опорного конуса, який забезпечений сошником-зачепом з метою підвищення стійкості міномета. При цьому місце з'єднання опорного листа і опорного сошника додатково може бути посилене конічним кільцем жорсткості, в круговому сошнику-зачепі виконані дискретні вирізи, верхній опорний лист посилений по контуру циліндричним кільцем жорсткості, вигнутим вгору, а опорна частина центральної чаші може бути забезпечена перевернутим грибком-зачепом (патент RU157932, опублікований 20.12.2015р.). Зазначений аналог характеризується значною кількістю елементів конструкції опорної плити, які збільшують загальну жорсткість конструкції, проте має деякі недоліки. Опорний сошник опорної плити виконаний вигнутим вгору та у вигляді замкнутої тонкостінної конічної оболонки з розширенням до нижньої основи, за рахунок чого не забезпечується необхідна площа нижньої опорної поверхні (НОП) опорної плити, і як наслідок погіршується стійкість міномета (мінометної установки) при різних типах ґрунтів. Крім того, через свої габарити зазначена плита є незручною у використанні в складі мобільних мінометних комплексів. За прототип прийнята опорна плита міномета, яка опирається на поверхню та пристосована для використання в мінометі, в тому числі в комбінації. Вказана плита містить несучу основу із 1 UA 122592 U 5 10 15 20 25 30 35 40 45 звичайним дизайном, що містить гніздо, розташоване в центрі вказаної основи. Також містить множину центральних лопатевих елементів, що розходяться з центру ззовні із згаданого гнізда. Множина ребристих лопатевих елементів є цілісною, кожна, з зовнішніми кінцями кожного згаданого центрального лопатевого елемента, причому вказані ребристі лопатеві елементи є цілісно з'єднуваними на їх кінцях для повного оточення згаданих центральних лопатевих елементів. Опорна плита містить першу множину закріплених внизу кінців, кожен інтегральний з нижньою стороною кожного зовнішнього кінця згаданого центрального лопатевого елемента, і другу множину закріплених внизу кінців, кожен інтегральний з приєднаними кінцевими згаданими ребристими лопатевими елементами для взаємодії з землею. Також плита містить двічі вигнуту верхню поверхню, закріплену на верхній поверхні згаданої жорсткої основи, причому вказана верхня поверхня містить декілька подвійно криволінійних частин, розроблених прямими лініями і компланарними зовнішніми кінцівками, кожна з яких має вигнуту частину кривизни, згідно з якою вертикальний розділ паралельно до краю однієї з згаданих ділянок зображує пряму, перетин між поверхнею ділянки та вертикальною площиною на краю розділу зображує параболу, а перетин між поверхнею ділянки і горизонтальною плоскою площиною зображує гіперболу (патент US3046843, опублікований 31.07.1962р.). Недоліком вказаного прототипу є те, що не забезпечується необхідна жорсткість конструкції опорної плити через незначну кількість елементів конструкції, що збільшують жорсткість. В основу корисної моделі поставлена задача підвищення стійкості міномета (мінометної установки) на всіх типах ґрунтів за рахунок збільшення площі нижньої опорної поверхні (НОП) опорного листа плити з одночасним збільшенням жорсткості конструкції опорної плити та покращенням експлуатаційних характеристик при її використанні в складі мобільних мінометних комплексів. Поставлена задача вирішується тим, що опорна плита міномета містить опорний лист, виконаний плоским, на верхній поверхні якого радіально розміщені ребра жорсткості з закріпленими на них накладками, опорну чашу для встановлення казенника міномета, розміщену в центрі опорного листа, опорно-поворотний засіб, встановлений на верхній поверхні опорної плити, та упор, відповідно до корисної моделі, мінімально допустима площа нижньої 2 опорної поверхні (НОП) опорного листа становить 1,1-1,3м , причому ребра жорсткості розміщені симетрично по площі опорного листа, а відстань між крайніми точками кріплення ребер жорсткості по периметру опорного листа не менше, ніж радіальна довжина ребра жорсткості, крім того співвідношення максимальної висоти ребра жорсткості до його радіальної довжини складає 0,32. При цьому опорний лист може бути виконаний квадратної форми зі зрізаними кутами. При цьому ребра жорсткості можуть бути одночасно закріплені до опорного листа та до опорної чаші. При цьому накладки можуть бути закріплені на ребрах жорсткості за допомогою зварювання. При цьому опорна плита міномета може містити ручки, розташовані по периметру опорного листа. Між сукупністю суттєвих ознак корисної моделі та технічним результатом, який досягається при її використанні, існує наступний причинно-наслідковий зв'язок. Відомо, що основний показник, який впливає на нерухомість та стійкість міномета під час стрільби, є величина занурення опорної плити в ґрунт, яка визначається різницею між тиском, який створює плита на землю, та реакцією опору, яка змінюється залежно від типу ґрунту. Тиск, з яким опорна плита тисне на ґрунт, визначається за формулою: P 50 F , S (1.1) де F - сила віддачі від ствола в момент пострілу, S - площа НОП опорної плити. Наприклад, для мінометів калібром 120-мм сила віддачі F від ствола в момент пострілу становить 1,2 МН (120 т). Винахідником здійснені дослідження стосовно площі НОП існуючих опорних плит. Відповідно до цих досліджень, в Таблиці 1 представлені значення площі НОП існуючих опорних плит, що використовуються на мінометах та самохідних артилерійських установках. 2 UA 122592 U Таблиця 1 Визначені площі НОП існуючих опорних плит Площа нижньої 2 опорної поверхні, м Назва мінометних установок Опорна плита ківшевого типу Самохідна артилерійська установка 2С5 "Гіацинт" Самохідна артилерійська установка 2С7 "Піон" Опорна плита з нижньою опорною поверхнею у формі конуса Буксируваний міномет М120-15 "Молот" Буксируваний, напівавтоматичний, нарізний міномет 2Б23 "Нона-М1" Опорна плита з плоскою нижньою опорною поверхнею Самохідна артилерійська установка 2С4 "Тюльпан" 1,7 1,8 0,75 0,75 3,24 Підставивши значення сили віддачі F та площі опорної плити для мінометів калібром 120-мм у вищезазначену формулу (1.1), отримано: 5 P 10 12 ,  16 МПа , , 0,75 Порівнявши отримане значення з реакціями опору різних типів ґрунтів (див. Таблиця 2) 2 спостерігаємо, що опорна плита з площею НОП 0,75м може використовуватись не на всіх типах ґрунтів. Таблиця 2 Значення реакції опору різних типів ґрунтів для опорної плити з площею НОП 0,75м Реакція опору ґрунтів Порівняння з тиском Роп, МПа плити на ґрунт Тип ґрунтів Щебінь або будівельні уламки Чорнозем Пісок Глина високої вологості 15 Роп>Р Роп>Р Роп≥Р Роп≥Р, Роп
