З’єднання труб

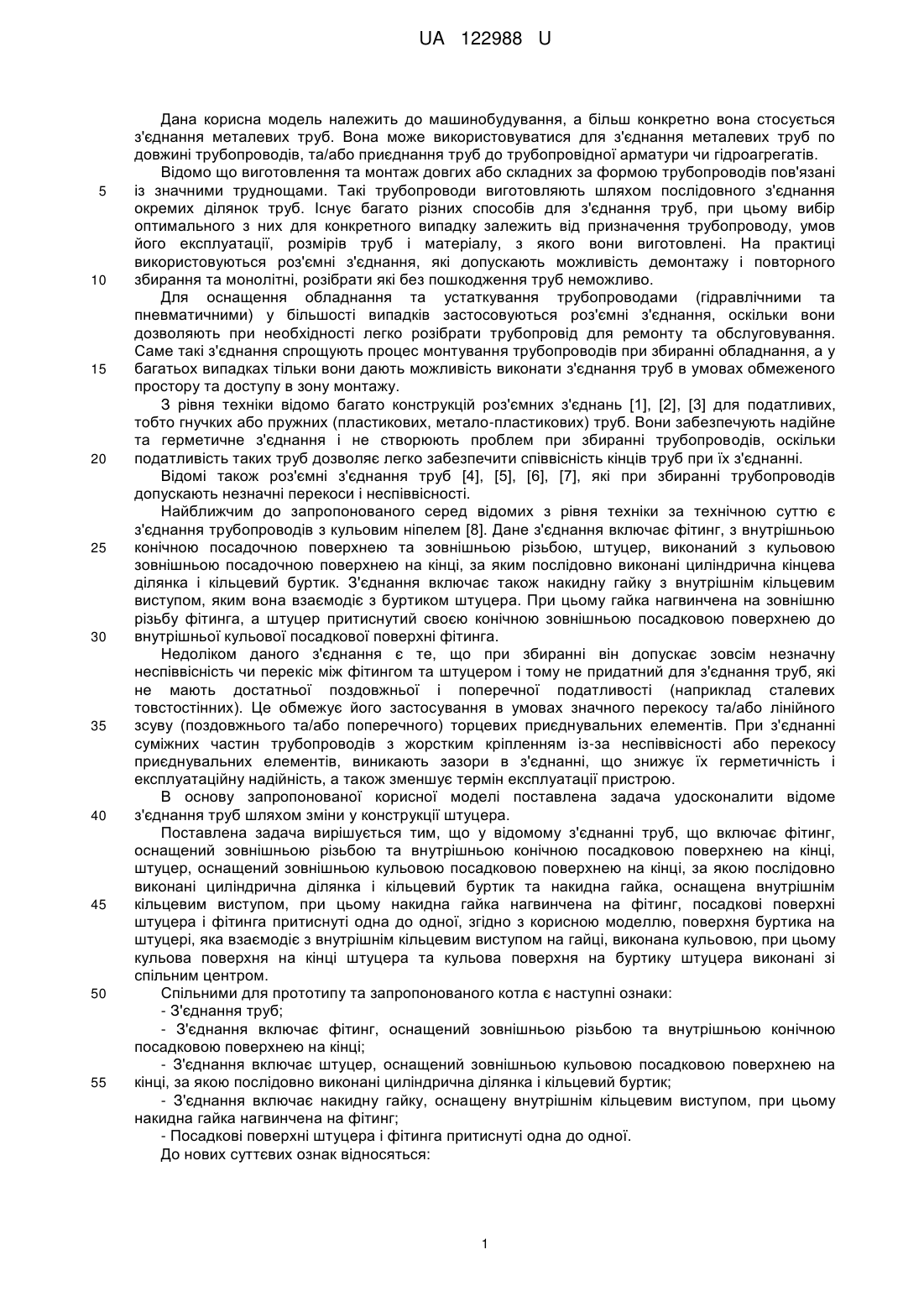

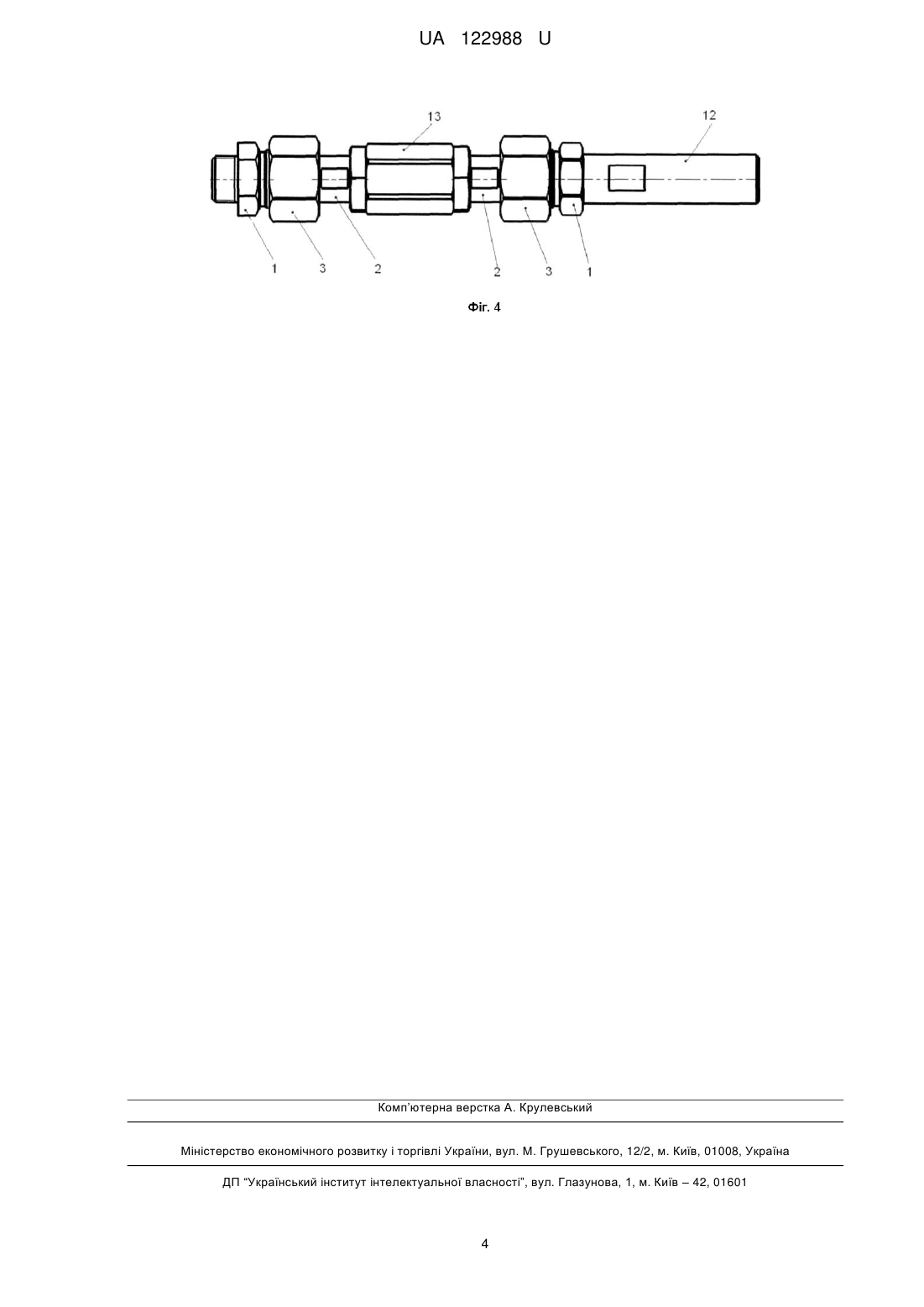

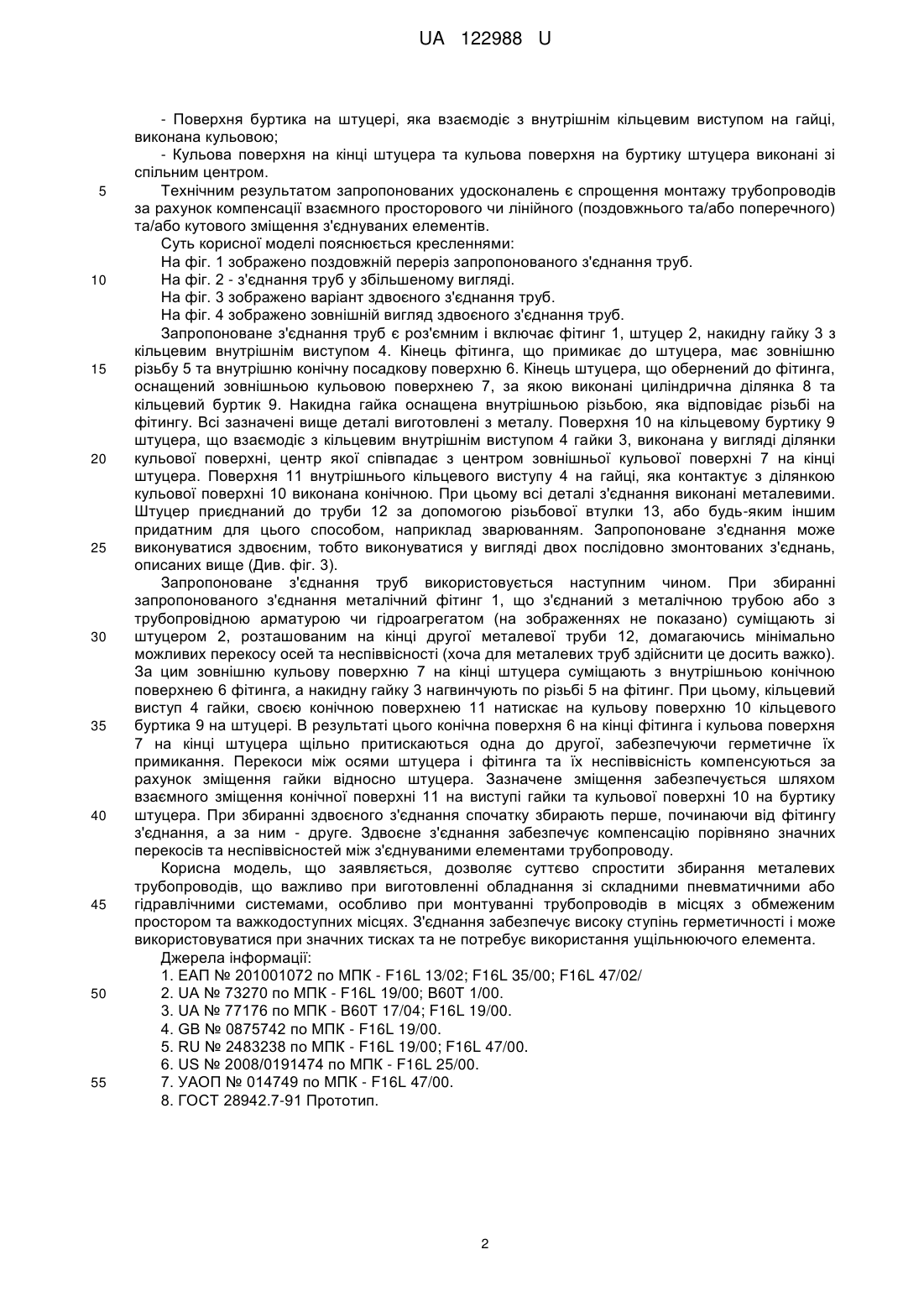

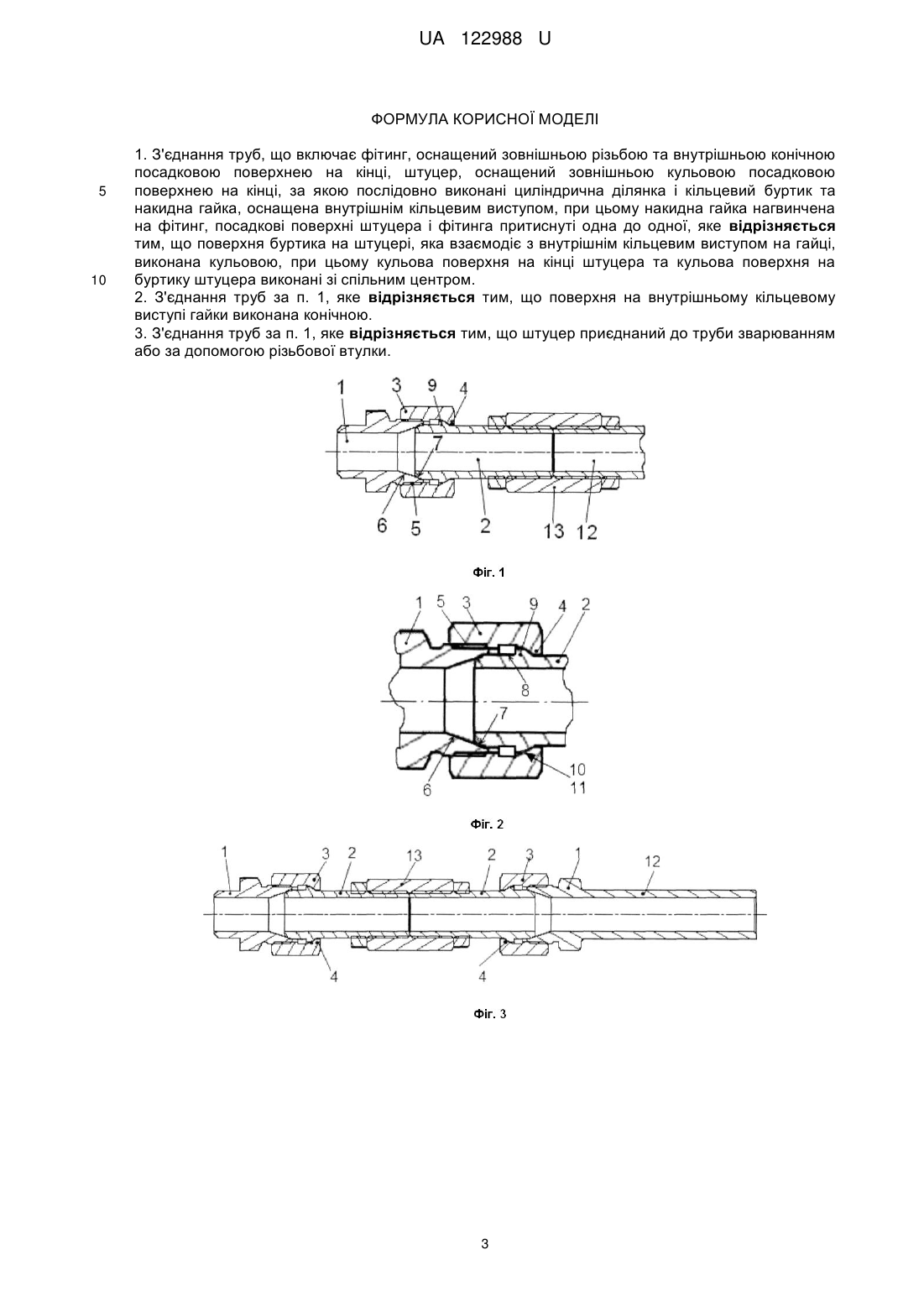

Реферат: UA 122988 U UA 122988 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель належить до машинобудування, а більш конкретно вона стосується з'єднання металевих труб. Вона може використовуватися для з'єднання металевих труб по довжині трубопроводів, та/або приєднання труб до трубопровідної арматури чи гідроагрегатів. Відомо що виготовлення та монтаж довгих або складних за формою трубопроводів пов'язані із значними труднощами. Такі трубопроводи виготовляють шляхом послідовного з'єднання окремих ділянок труб. Існує багато різних способів для з'єднання труб, при цьому вибір оптимального з них для конкретного випадку залежить від призначення трубопроводу, умов його експлуатації, розмірів труб і матеріалу, з якого вони виготовлені. На практиці використовуються роз'ємні з'єднання, які допускають можливість демонтажу і повторного збирання та монолітні, розібрати які без пошкодження труб неможливо. Для оснащення обладнання та устаткування трубопроводами (гідравлічними та пневматичними) у більшості випадків застосовуються роз'ємні з'єднання, оскільки вони дозволяють при необхідності легко розібрати трубопровід для ремонту та обслуговування. Саме такі з'єднання спрощують процес монтування трубопроводів при збиранні обладнання, а у багатьох випадках тільки вони дають можливість виконати з'єднання труб в умовах обмеженого простору та доступу в зону монтажу. З рівня техніки відомо багато конструкцій роз'ємних з'єднань [1], [2], [3] для податливих, тобто гнучких або пружних (пластикових, метало-пластикових) труб. Вони забезпечують надійне та герметичне з'єднання і не створюють проблем при збиранні трубопроводів, оскільки податливість таких труб дозволяє легко забезпечити співвісність кінців труб при їх з'єднанні. Відомі також роз'ємні з'єднання труб [4], [5], [6], [7], які при збиранні трубопроводів допускають незначні перекоси і неспіввісності. Найближчим до запропонованого серед відомих з рівня техніки за технічною суттю є з'єднання трубопроводів з кульовим ніпелем [8]. Дане з'єднання включає фітинг, з внутрішньою конічною посадочною поверхнею та зовнішньою різьбою, штуцер, виконаний з кульовою зовнішньою посадочною поверхнею на кінці, за яким послідовно виконані циліндрична кінцева ділянка і кільцевий буртик. З'єднання включає також накидну гайку з внутрішнім кільцевим виступом, яким вона взаємодіє з буртиком штуцера. При цьому гайка нагвинчена на зовнішню різьбу фітинга, а штуцер притиснутий своєю конічною зовнішньою посадковою поверхнею до внутрішньої кульової посадкової поверхні фітинга. Недоліком даного з'єднання є те, що при збиранні він допускає зовсім незначну неспіввісність чи перекіс між фітингом та штуцером і тому не придатний для з'єднання труб, які не мають достатньої поздовжньої і поперечної податливості (наприклад сталевих товстостінних). Це обмежує його застосування в умовах значного перекосу та/або лінійного зсуву (поздовжнього та/або поперечного) торцевих приєднувальних елементів. При з'єднанні суміжних частин трубопроводів з жорстким кріпленням із-за неспіввісності або перекосу приєднувальних елементів, виникають зазори в з'єднанні, що знижує їх герметичність і експлуатаційну надійність, а також зменшує термін експлуатації пристрою. В основу запропонованої корисної моделі поставлена задача удосконалити відоме з'єднання труб шляхом зміни у конструкції штуцера. Поставлена задача вирішується тим, що у відомому з'єднанні труб, що включає фітинг, оснащений зовнішньою різьбою та внутрішньою конічною посадковою поверхнею на кінці, штуцер, оснащений зовнішньою кульовою посадковою поверхнею на кінці, за якою послідовно виконані циліндрична ділянка і кільцевий буртик та накидна гайка, оснащена внутрішнім кільцевим виступом, при цьому накидна гайка нагвинчена на фітинг, посадкові поверхні штуцера і фітинга притиснуті одна до одної, згідно з корисною моделлю, поверхня буртика на штуцері, яка взаємодіє з внутрішнім кільцевим виступом на гайці, виконана кульовою, при цьому кульова поверхня на кінці штуцера та кульова поверхня на буртику штуцера виконані зі спільним центром. Спільними для прототипу та запропонованого котла є наступні ознаки: - З'єднання труб; - З'єднання включає фітинг, оснащений зовнішньою різьбою та внутрішньою конічною посадковою поверхнею на кінці; - З'єднання включає штуцер, оснащений зовнішньою кульовою посадковою поверхнею на кінці, за якою послідовно виконані циліндрична ділянка і кільцевий буртик; - З'єднання включає накидну гайку, оснащену внутрішнім кільцевим виступом, при цьому накидна гайка нагвинчена на фітинг; - Посадкові поверхні штуцера і фітинга притиснуті одна до одної. До нових суттєвих ознак відносяться: 1 UA 122988 U 5 10 15 20 25 30 35 40 45 50 55 - Поверхня буртика на штуцері, яка взаємодіє з внутрішнім кільцевим виступом на гайці, виконана кульовою; - Кульова поверхня на кінці штуцера та кульова поверхня на буртику штуцера виконані зі спільним центром. Технічним результатом запропонованих удосконалень є спрощення монтажу трубопроводів за рахунок компенсації взаємного просторового чи лінійного (поздовжнього та/або поперечного) та/або кутового зміщення з'єднуваних елементів. Суть корисної моделі пояснюється кресленнями: На фіг. 1 зображено поздовжній переріз запропонованого з'єднання труб. На фіг. 2 - з'єднання труб у збільшеному вигляді. На фіг. 3 зображено варіант здвоєного з'єднання труб. На фіг. 4 зображено зовнішній вигляд здвоєного з'єднання труб. Запропоноване з'єднання труб є роз'ємним і включає фітинг 1, штуцер 2, накидну гайку 3 з кільцевим внутрішнім виступом 4. Кінець фітинга, що примикає до штуцера, має зовнішню різьбу 5 та внутрішню конічну посадкову поверхню 6. Кінець штуцера, що обернений до фітинга, оснащений зовнішньою кульовою поверхнею 7, за якою виконані циліндрична ділянка 8 та кільцевий буртик 9. Накидна гайка оснащена внутрішньою різьбою, яка відповідає різьбі на фітингу. Всі зазначені вище деталі виготовлені з металу. Поверхня 10 на кільцевому буртику 9 штуцера, що взаємодіє з кільцевим внутрішнім виступом 4 гайки 3, виконана у вигляді ділянки кульової поверхні, центр якої співпадає з центром зовнішньої кульової поверхні 7 на кінці штуцера. Поверхня 11 внутрішнього кільцевого виступу 4 на гайці, яка контактує з ділянкою кульової поверхні 10 виконана конічною. При цьому всі деталі з'єднання виконані металевими. Штуцер приєднаний до труби 12 за допомогою різьбової втулки 13, або будь-яким іншим придатним для цього способом, наприклад зварюванням. Запропоноване з'єднання може виконуватися здвоєним, тобто виконуватися у вигляді двох послідовно змонтованих з'єднань, описаних вище (Див. фіг. 3). Запропоноване з'єднання труб використовується наступним чином. При збиранні запропонованого з'єднання металічний фітинг 1, що з'єднаний з металічною трубою або з трубопровідною арматурою чи гідроагрегатом (на зображеннях не показано) суміщають зі штуцером 2, розташованим на кінці другої металевої труби 12, домагаючись мінімально можливих перекосу осей та неспіввісності (хоча для металевих труб здійснити це досить важко). За цим зовнішню кульову поверхню 7 на кінці штуцера суміщають з внутрішньою конічною поверхнею 6 фітинга, а накидну гайку 3 нагвинчують по різьбі 5 на фітинг. При цьому, кільцевий виступ 4 гайки, своєю конічною поверхнею 11 натискає на кульову поверхню 10 кільцевого буртика 9 на штуцері. В результаті цього конічна поверхня 6 на кінці фітинга і кульова поверхня 7 на кінці штуцера щільно притискаються одна до другої, забезпечуючи герметичне їх примикання. Перекоси між осями штуцера і фітинга та їх неспіввісність компенсуються за рахунок зміщення гайки відносно штуцера. Зазначене зміщення забезпечується шляхом взаємного зміщення конічної поверхні 11 на виступі гайки та кульової поверхні 10 на буртику штуцера. При збиранні здвоєного з'єднання спочатку збирають перше, починаючи від фітингу з'єднання, а за ним - друге. Здвоєне з'єднання забезпечує компенсацію порівняно значних перекосів та неспіввісностей між з'єднуваними елементами трубопроводу. Корисна модель, що заявляється, дозволяє суттєво спростити збирання металевих трубопроводів, що важливо при виготовленні обладнання зі складними пневматичними або гідравлічними системами, особливо при монтуванні трубопроводів в місцях з обмеженим простором та важкодоступних місцях. З'єднання забезпечує високу ступінь герметичності і може використовуватися при значних тисках та не потребує використання ущільнюючого елемента. Джерела інформації: 1. ЕАП № 201001072 по МПК - F16L 13/02; F16L 35/00; F16L 47/02/ 2. UA № 73270 по МПК - F16L 19/00; В60Т 1/00. 3. UA № 77176 по МПК - B60T 17/04; F16L 19/00. 4. GB № 0875742 по МПК - F16L 19/00. 5. RU № 2483238 по МПК - F16L 19/00; F16L 47/00. 6. US № 2008/0191474 по МПК - F16L 25/00. 7. УАОП № 014749 по МПК - F16L 47/00. 8. ГОСТ 28942.7-91 Прототип. 2 UA 122988 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. З'єднання труб, що включає фітинг, оснащений зовнішньою різьбою та внутрішньою конічною посадковою поверхнею на кінці, штуцер, оснащений зовнішньою кульовою посадковою поверхнею на кінці, за якою послідовно виконані циліндрична ділянка і кільцевий буртик та накидна гайка, оснащена внутрішнім кільцевим виступом, при цьому накидна гайка нагвинчена на фітинг, посадкові поверхні штуцера і фітинга притиснуті одна до одної, яке відрізняється тим, що поверхня буртика на штуцері, яка взаємодіє з внутрішнім кільцевим виступом на гайці, виконана кульовою, при цьому кульова поверхня на кінці штуцера та кульова поверхня на буртику штуцера виконані зі спільним центром. 2. З'єднання труб за п. 1, яке відрізняється тим, що поверхня на внутрішньому кільцевому виступі гайки виконана конічною. 3. З'єднання труб за п. 1, яке відрізняється тим, що штуцер приєднаний до труби зварюванням або за допомогою різьбової втулки. 3 UA 122988 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
