Каструля

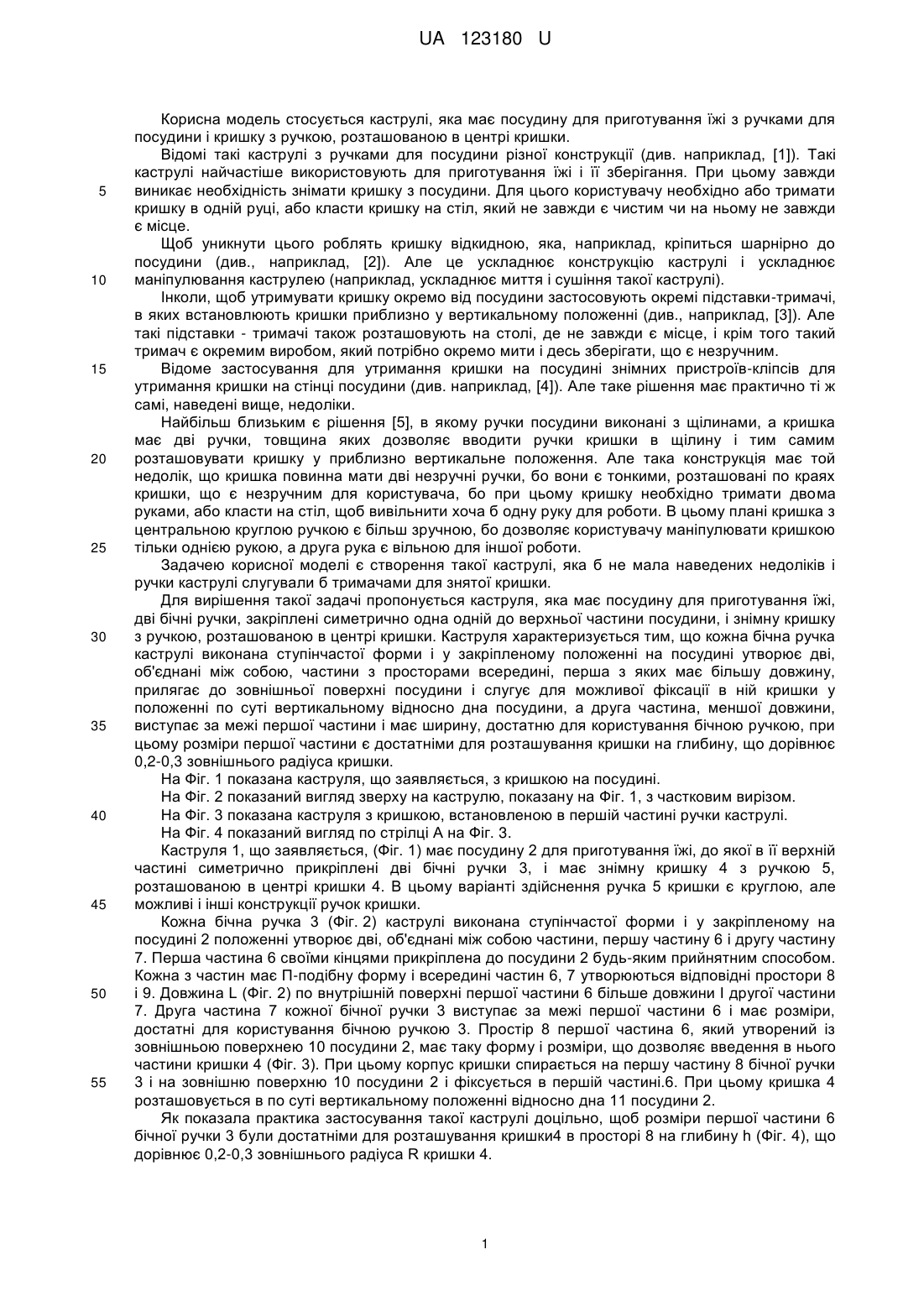

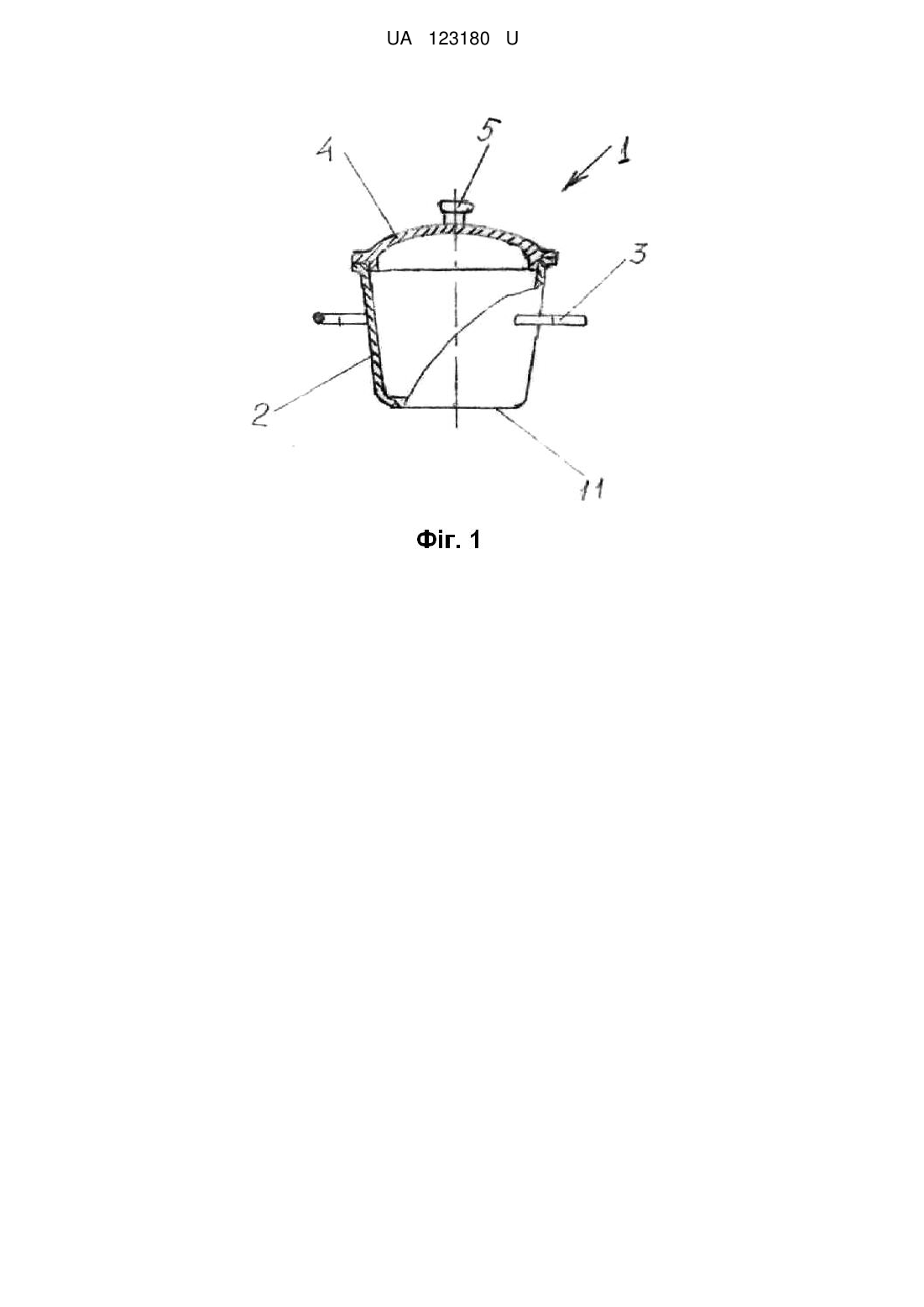

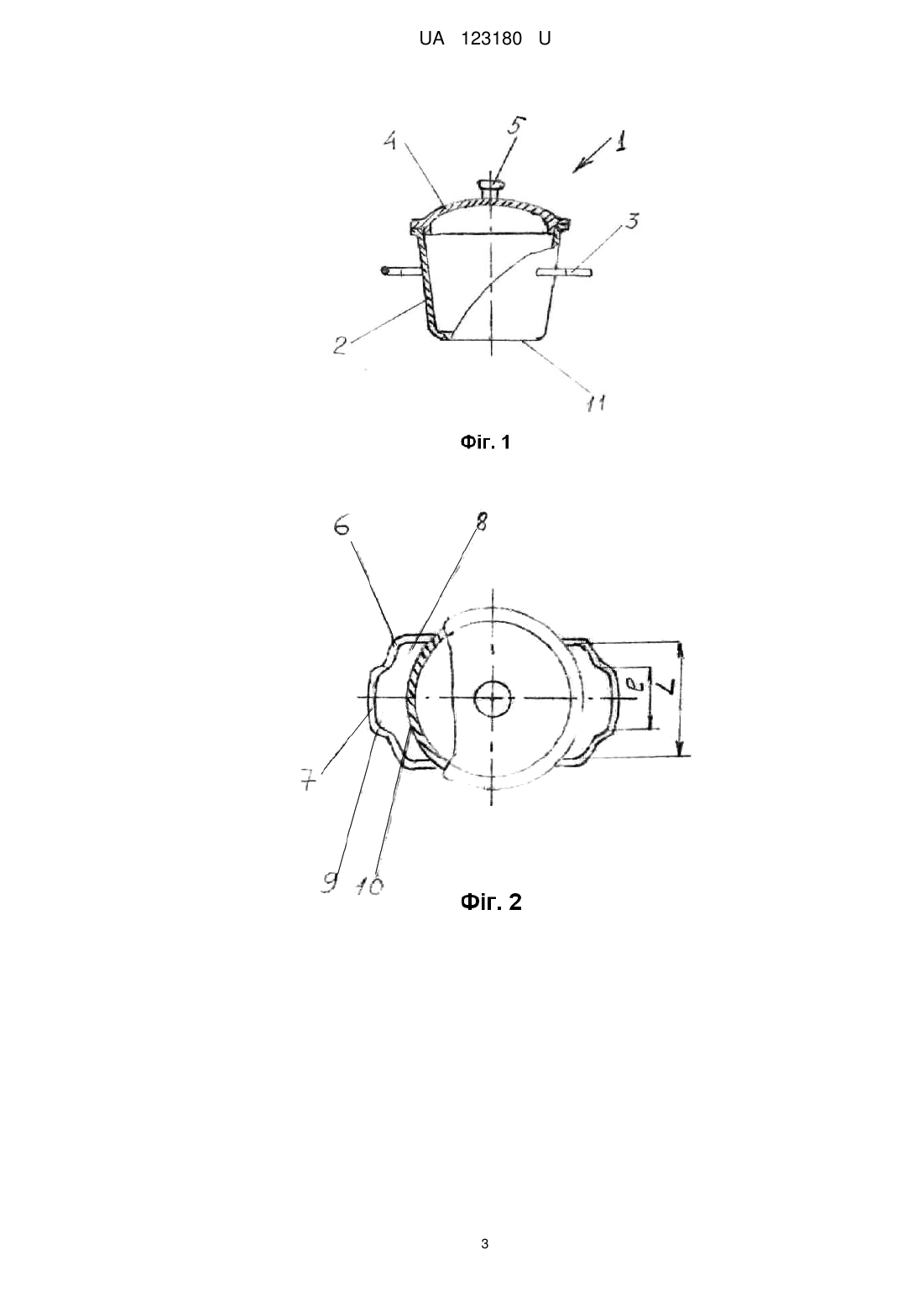

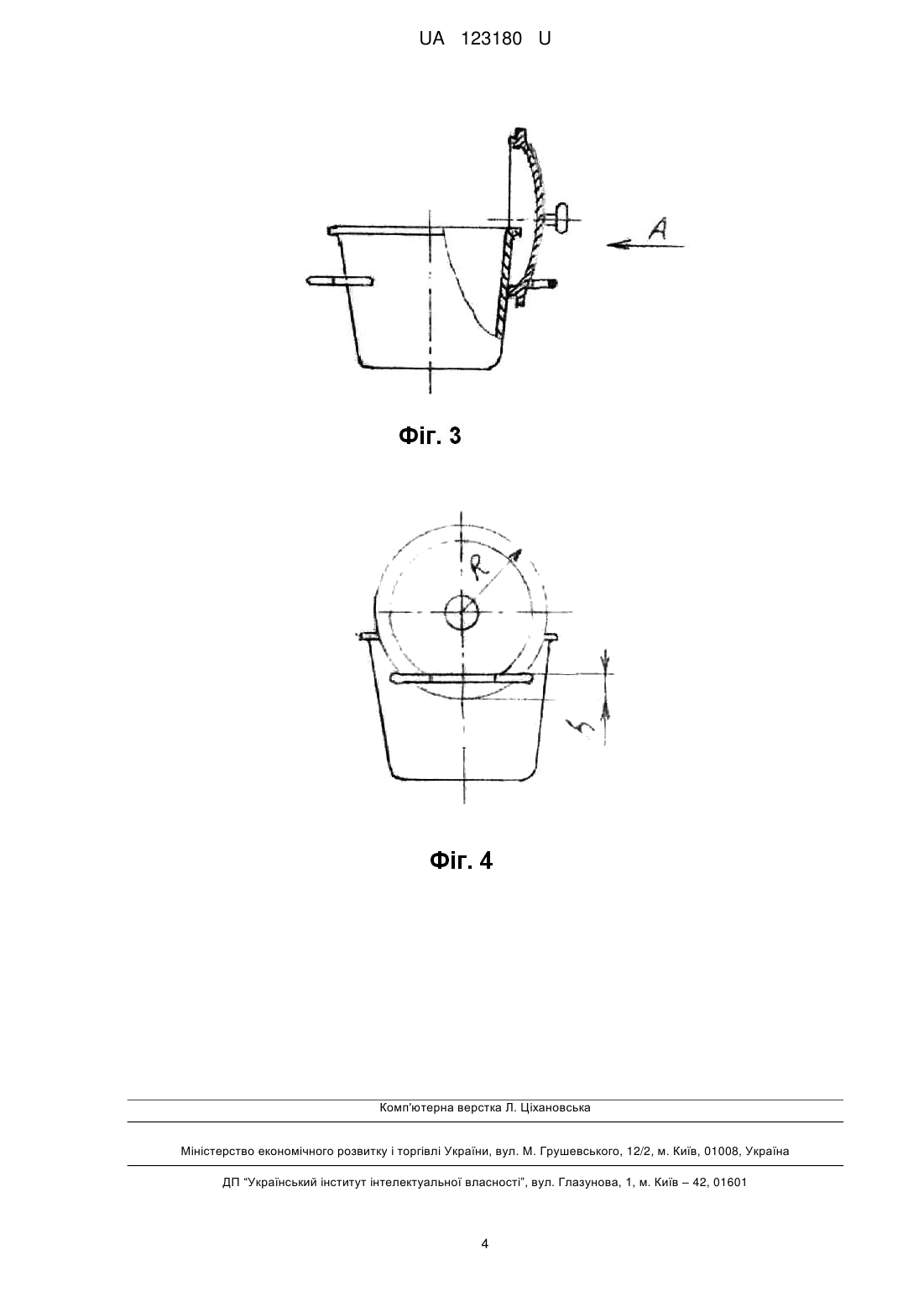

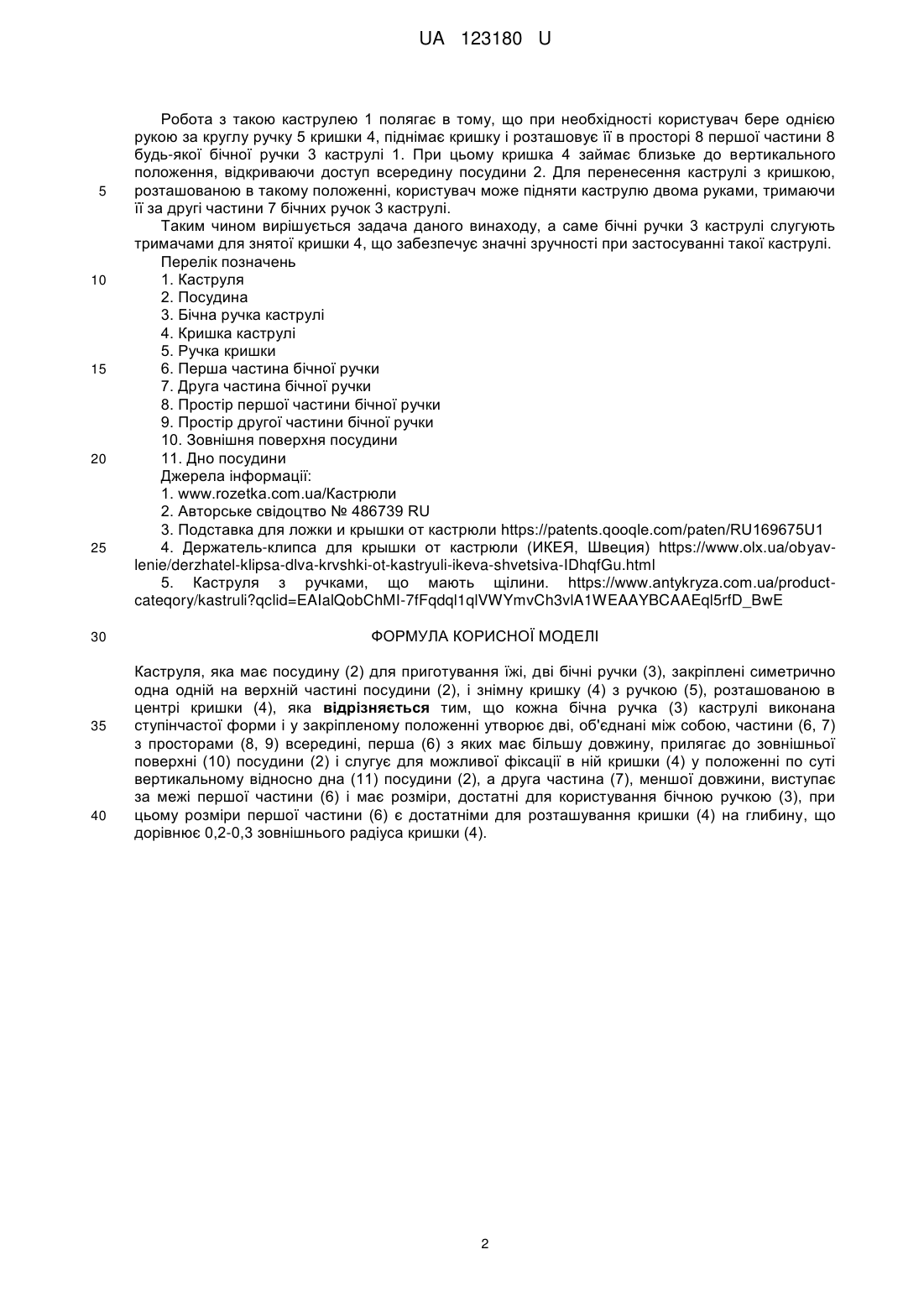

Реферат: Каструля має посудину (2) для приготування їжі, дві бічні ручки (3), закріплені симетрично одна одній на верхній частині посудини (2), і знімну кришку (4) з ручкою (5), розташованою в центрі кришки (4). При цьому, кожна бічна ручка (3) каструлі виконана ступінчастої форми і у закріпленому положенні утворює дві, об'єднані між собою, частини (6, 7) з просторами (8, 9) всередині, перша (6) з яких має більшу довжину, прилягає до зовнішньої поверхні (10) посудини (2) і слугує для можливої фіксації в ній кришки (4) у положенні по суті вертикальному відносно дна (11) посудини (2), а друга частина (7), меншої довжини, виступає за межі першої частини (6) і має розміри, достатні для користування бічною ручкою (3), при цьому розміри першої частини (6) є достатніми для розташування кришки (4) на глибину, що дорівнює 0,2-0,3 зовнішнього радіуса кришки (4). UA 123180 U (12) UA 123180 U UA 123180 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується каструлі, яка має посудину для приготування їжі з ручками для посудини і кришку з ручкою, розташованою в центрі кришки. Відомі такі каструлі з ручками для посудини різної конструкції (див. наприклад, [1]). Такі каструлі найчастіше використовують для приготування їжі і її зберігання. При цьому завжди виникає необхідність знімати кришку з посудини. Для цього користувачу необхідно або тримати кришку в одній руці, або класти кришку на стіл, який не завжди є чистим чи на ньому не завжди є місце. Щоб уникнути цього роблять кришку відкидною, яка, наприклад, кріпиться шарнірно до посудини (див., наприклад, [2]). Але це ускладнює конструкцію каструлі і ускладнює маніпулювання каструлею (наприклад, ускладнює миття і сушіння такої каструлі). Інколи, щоб утримувати кришку окремо від посудини застосовують окремі підставки-тримачі, в яких встановлюють кришки приблизно у вертикальному положенні (див., наприклад, [3]). Але такі підставки - тримачі також розташовують на столі, де не завжди є місце, і крім того такий тримач є окремим виробом, який потрібно окремо мити і десь зберігати, що є незручним. Відоме застосування для утримання кришки на посудині знімних пристроїв-кліпсів для утримання кришки на стінці посудини (див. наприклад, [4]). Але таке рішення має практично ті ж самі, наведені вище, недоліки. Найбільш близьким є рішення [5], в якому ручки посудини виконані з щілинами, а кришка має дві ручки, товщина яких дозволяє вводити ручки кришки в щілину і тим самим розташовувати кришку у приблизно вертикальне положення. Але така конструкція має той недолік, що кришка повинна мати дві незручні ручки, бо вони є тонкими, розташовані по краях кришки, що є незручним для користувача, бо при цьому кришку необхідно тримати двома руками, або класти на стіл, щоб вивільнити хоча б одну руку для роботи. В цьому плані кришка з центральною круглою ручкою є більш зручною, бо дозволяє користувачу маніпулювати кришкою тільки однією рукою, а друга рука є вільною для іншої роботи. Задачею корисної моделі є створення такої каструлі, яка б не мала наведених недоліків і ручки каструлі слугували б тримачами для знятої кришки. Для вирішення такої задачі пропонується каструля, яка має посудину для приготування їжі, дві бічні ручки, закріплені симетрично одна одній до верхньої частини посудини, і знімну кришку з ручкою, розташованою в центрі кришки. Каструля характеризується тим, що кожна бічна ручка каструлі виконана ступінчастої форми і у закріпленому положенні на посудині утворює дві, об'єднані між собою, частини з просторами всередині, перша з яких має більшу довжину, прилягає до зовнішньої поверхні посудини і слугує для можливої фіксації в ній кришки у положенні по суті вертикальному відносно дна посудини, а друга частина, меншої довжини, виступає за межі першої частини і має ширину, достатню для користування бічною ручкою, при цьому розміри першої частини є достатніми для розташування кришки на глибину, що дорівнює 0,2-0,3 зовнішнього радіуса кришки. На Фіг. 1 показана каструля, що заявляється, з кришкою на посудині. На Фіг. 2 показаний вигляд зверху на каструлю, показану на Фіг. 1, з частковим вирізом. На Фіг. 3 показана каструля з кришкою, встановленою в першій частині ручки каструлі. На Фіг. 4 показаний вигляд по стрілці А на Фіг. 3. Каструля 1, що заявляється, (Фіг. 1) має посудину 2 для приготування їжі, до якої в її верхній частині симетрично прикріплені дві бічні ручки 3, і має знімну кришку 4 з ручкою 5, розташованою в центрі кришки 4. В цьому варіанті здійснення ручка 5 кришки є круглою, але можливі і інші конструкції ручок кришки. Кожна бічна ручка 3 (Фіг. 2) каструлі виконана ступінчастої форми і у закріпленому на посудині 2 положенні утворює дві, об'єднані між собою частини, першу частину 6 і другу частину 7. Перша частина 6 своїми кінцями прикріплена до посудини 2 будь-яким прийнятним способом. Кожна з частин має П-подібну форму і всередині частин 6, 7 утворюються відповідні простори 8 і 9. Довжина L (Фіг. 2) по внутрішній поверхні першої частини 6 більше довжини І другої частини 7. Друга частина 7 кожної бічної ручки 3 виступає за межі першої частини 6 і має розміри, достатні для користування бічною ручкою 3. Простір 8 першої частина 6, який утворений із зовнішньою поверхнею 10 посудини 2, має таку форму і розміри, що дозволяє введення в нього частини кришки 4 (Фіг. 3). При цьому корпус кришки спирається на першу частину 8 бічної ручки 3 і на зовнішню поверхню 10 посудини 2 і фіксується в першій частині.6. При цьому кришка 4 розташовується в по суті вертикальному положенні відносно дна 11 посудини 2. Як показала практика застосування такої каструлі доцільно, щоб розміри першої частини 6 бічної ручки 3 були достатніми для розташування кришки4 в просторі 8 на глибину h (Фіг. 4), що дорівнює 0,2-0,3 зовнішнього радіуса R кришки 4. 1 UA 123180 U 5 10 15 20 25 30 35 40 Робота з такою каструлею 1 полягає в тому, що при необхідності користувач бере однією рукою за круглу ручку 5 кришки 4, піднімає кришку і розташовує її в просторі 8 першої частини 8 будь-якої бічної ручки 3 каструлі 1. При цьому кришка 4 займає близьке до вертикального положення, відкриваючи доступ всередину посудини 2. Для перенесення каструлі з кришкою, розташованою в такому положенні, користувач може підняти каструлю двома руками, тримаючи її за другі частини 7 бічних ручок 3 каструлі. Таким чином вирішується задача даного винаходу, а саме бічні ручки 3 каструлі слугують тримачами для знятої кришки 4, що забезпечує значні зручності при застосуванні такої каструлі. Перелік позначень 1. Каструля 2. Посудина 3. Бічна ручка каструлі 4. Кришка каструлі 5. Ручка кришки 6. Перша частина бічної ручки 7. Друга частина бічної ручки 8. Простір першої частини бічної ручки 9. Простір другої частини бічної ручки 10. Зовнішня поверхня посудини 11. Дно посудини Джерела інформації: 1. www.rozetka.com.ua/Кастрюли 2. Авторське свідоцтво № 486739 RU 3. Подставка для ложки и крышки от кастрюли https://patents.qooqle.com/paten/RU169675U1 4. Держатель-клипса для крышки от кастрюли (ИКЕЯ, Швеция) https://www.olx.ua/obyavlenie/derzhatel-klipsa-dlva-krvshki-ot-kastryuli-ikeva-shvetsiva-IDhqfGu.html 5. Каструля з ручками, що мають щілини. https://www.antykryza.com.ua/productcateqory/kastruli?qclid=EAIalQobChMI-7fFqdql1qlVWYmvCh3vlA1WEAAYBCAAEql5rfD_BwE ФОРМУЛА КОРИСНОЇ МОДЕЛІ Каструля, яка має посудину (2) для приготування їжі, дві бічні ручки (3), закріплені симетрично одна одній на верхній частині посудини (2), і знімну кришку (4) з ручкою (5), розташованою в центрі кришки (4), яка відрізняється тим, що кожна бічна ручка (3) каструлі виконана ступінчастої форми і у закріпленому положенні утворює дві, об'єднані між собою, частини (6, 7) з просторами (8, 9) всередині, перша (6) з яких має більшу довжину, прилягає до зовнішньої поверхні (10) посудини (2) і слугує для можливої фіксації в ній кришки (4) у положенні по суті вертикальному відносно дна (11) посудини (2), а друга частина (7), меншої довжини, виступає за межі першої частини (6) і має розміри, достатні для користування бічною ручкою (3), при цьому розміри першої частини (6) є достатніми для розташування кришки (4) на глибину, що дорівнює 0,2-0,3 зовнішнього радіуса кришки (4). 2 UA 123180 U 3 UA 123180 U Комп'ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
