Спосіб отримання ізоціануратвмісного пінопласту

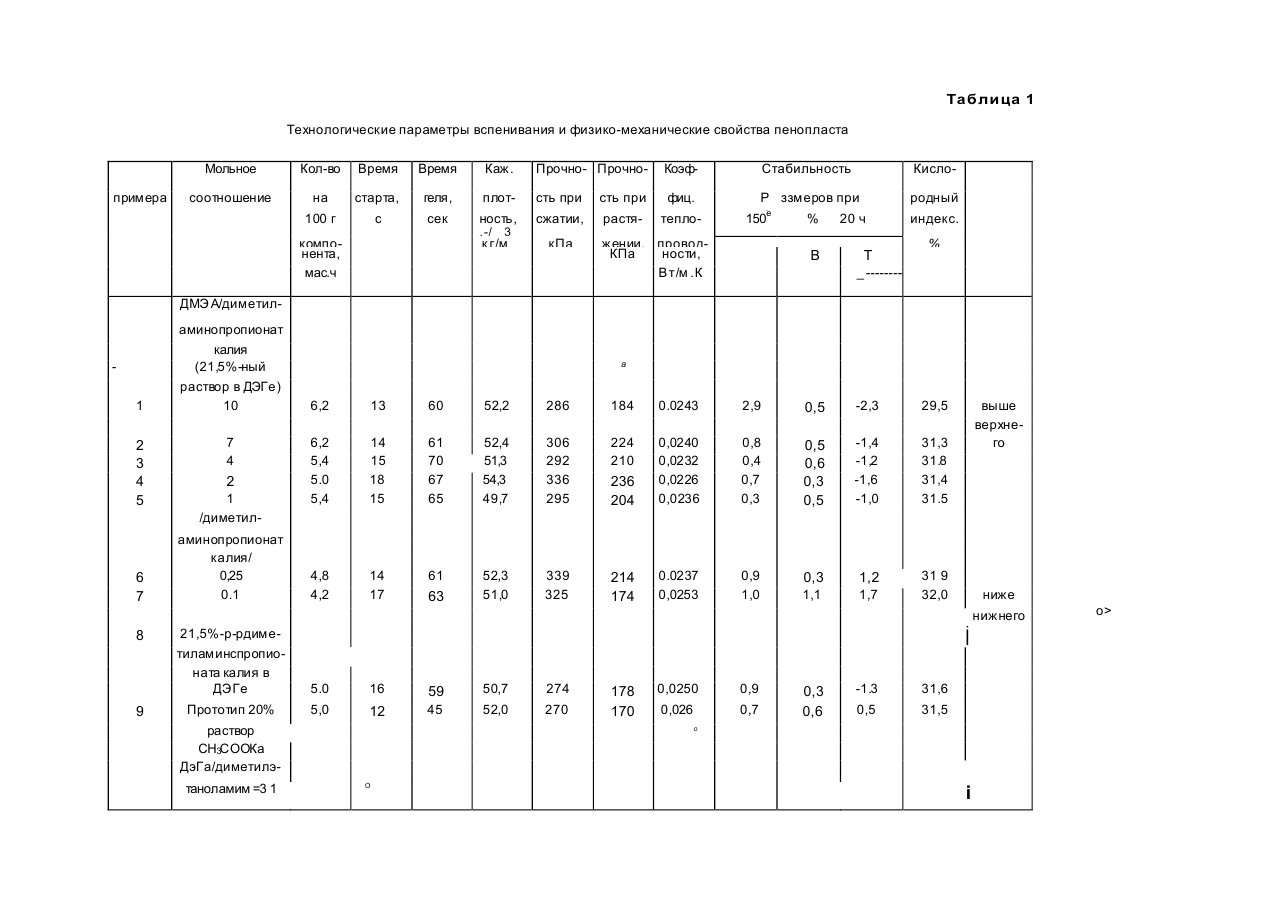

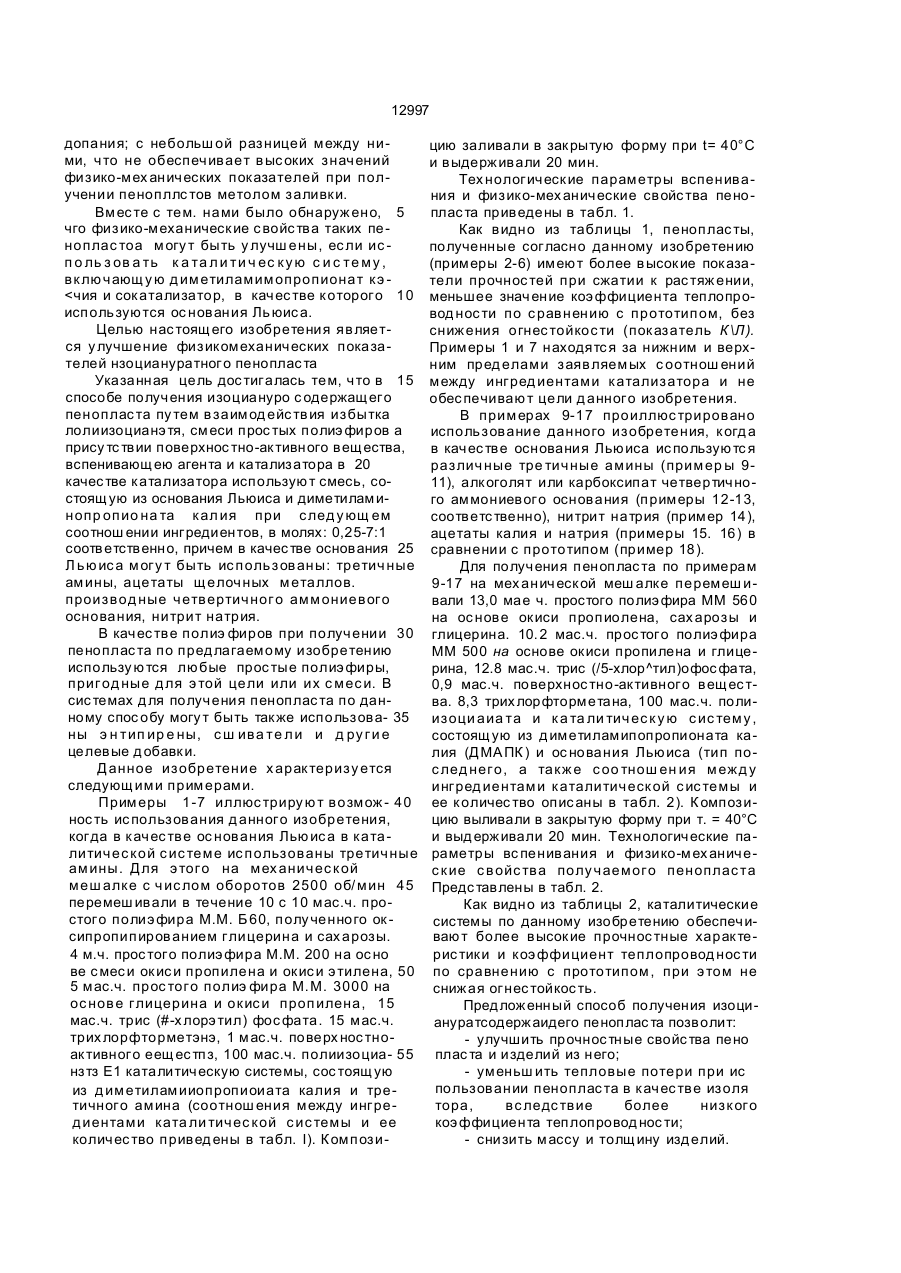

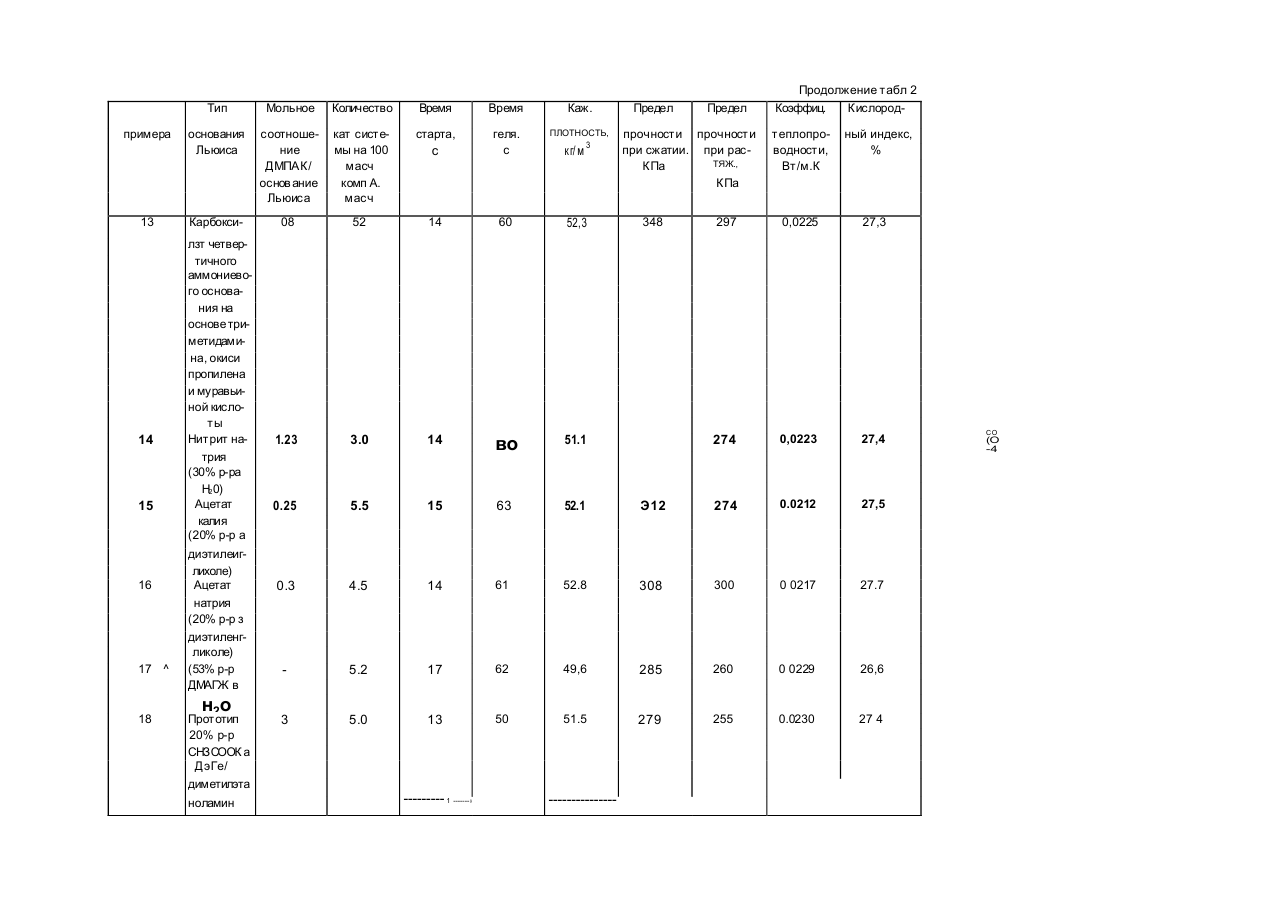

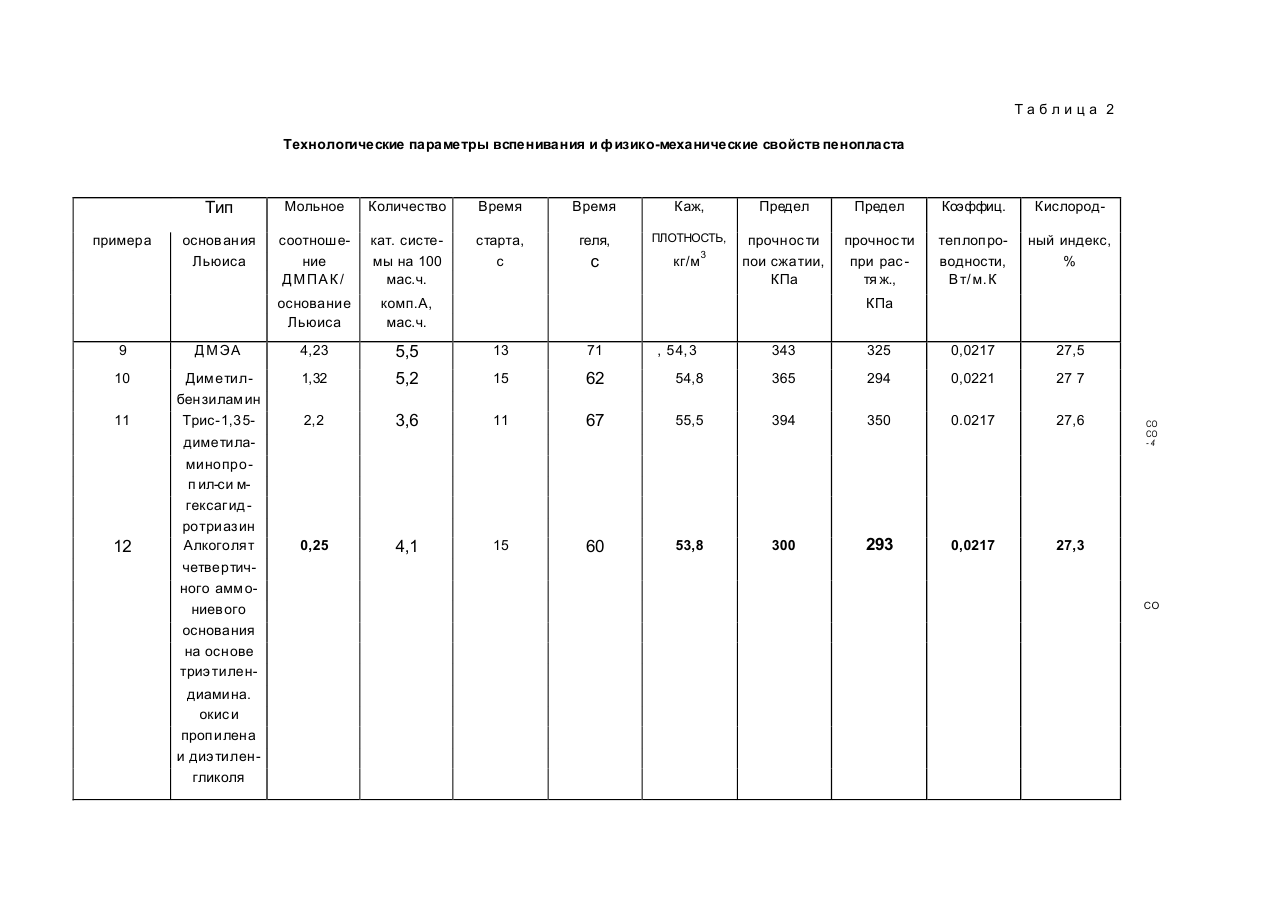

UA ,,,, УКРАЇНА (5D5 J.8/Ll8«__I0J:0Pl. ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) СПОСІБ ОТРИМАННЯ ІЗОЦІАНУРАТВМІСНОГО ПІНОПЛАСТУ 1 (20)96240247,05.10.93 (21)48872G4/SU (22)04.12.90 (24) 28.02.97 (46)28.02.97. Бюл. № 1 (56) 1. Патент США № 3953384, кл. С 08 G 18/18, 1976. 2. Патент США № 4393015, кл. С 08 G 18/14, 1983 (прототип). (72) Царфін Міхаіл Яковпєвіч (RU), Житінкіна Анастасія Констаптіновна (RU), Пєтров Євгеній Алєксєсвіч (RU), Дєнісов Альберт Вікторові ч (RU), Васьков Гєнпадій Гєннадісоіч (RU) l (73) Царфін Міхоїл Яковлсвіч {RU) * (57) 1. Способ получения изоциэнуратсодержащего пенопласта путем взаимодействия избытка полмизоцианэта, смеси простых полиэфиров, о т л и ч а ю щ и й с я тем, что в качестве катализатора используют смесь основания Льюиса и диметиламииопропионата калия при их мольном соотношении 0,25-7:1 соответственно. 2. Способ поп. 1,о т л и ч а ю щ и й с я тем, что в качестве основания Льюиса используют вещества, выбранные из группы, включающей третичные амины, ацетаты щелочных металлов, производные четвертичного аммониевого основания, нитрит натрия. G > Изобретение относится к способу получения изоциануратсодержащих пенопластов, обладающих повышенной огне- и термостойкостью и использующихся в различных областях промышленности. Известен способ получения изоциапуратсодержащих пепопластов, где в качестве катализаторов используются /?-трет-аминопропиоматы калил, соединения, содержащие в одной молекуле атомы третичного азота и калия. Такие катализаторы достаточно легко синтезируются из соответствующего вторичного амина и металакрилатз при температуре 40-С0сС. Авторы указывают, что при использовании таких катализаторов могут быть получены пенопласты хорошего качества. Однако каких-либо данных по физико-механическим свойствам не приводят. Проведенные нами исследования показали, что изоциануратсодержащие пенопла сты, полученные с использованием диметиламинопропионата калия (одного из соединений, заявленных в [1] ) не обеспечивают достаточно высоких физико-механических0 показателей пенопласта. Известен способ получения полиурстанизоциануратных пенопластов с применением в качестве катализатора тримеризации солей щелочных металлов карбоновых кислот (ацетат, пропионэт, 2-этилгексаноат калия), растворенных в гликоле и третичных аминов (триэтиламин, диметилэтаноламин. триэтилендиамин; 2,4,6-трис(диметиламинометил)фенол и др. [2]. Использование указанного способа позволяет обеспечить хорошую адгезию к различным металлическим подложкам при технологии напыления. Однако в этом случае процессы получения пенопласта протекают с пысокой скоростью и короткими оременами старта и гелеобра О 12997 допания; с небольш ой разницей между ними, что не обеспечивает выс оких значений физико-мех анических показателей при получении пенопллс тов метолом заливки. Вмес те с тем. нами было обнаруж ено, 5 чго физико-механические с войс тва таких пеноплас тоа могу т быть у лучш ены, ес ли ис п о ль з ов а ть к а та л и ти ч ес к у ю с и с те му , включающу ю д иметиламимопропионат кэ Таблица 2 Технологические параметры вспенивания и физико-механические свойств пенопласта Тип Количество Время Время Каж, Предел Предел Коэффиц. Кислород основания Льюиса соотношение ДМПА К / кат. системы на 100 мас.ч. старта, с геля, ПЛОТНОСТЬ, прочнос ти пои сжатии, КПа прочнос ти при рас тя ж., теплопроводности, В т/ м. К ный индекс, % основание Льюиса примера Мольное комп.А, мас.ч. с КПа 9 ДМЭА 4,23 5,5 13 71 10 Диметилбензиламин Трис-1,35 1,32 5,2 15 62 2,2 3,6 11 0,25 4,1 15 11 12 диметиламинопроп ил-си мгексагид ротриазин Алкоголят четвертичного аммониевого основания на основе триэ тилендиамина. окис и пропилена и диэ тиленгликоля кг/м 3 , 54, 3 343 325 0,0217 27,5 54,8 365 294 0,0221 27 7 67 55,5 394 350 0.0217 27,6 60 53,8 300 293 0,0217 27,3 СО СО -4 СО Тип примера 13 14 15 16 17 ^ 18 Мольное Количество Время Время Каж. основания Льюиса соотношение ДМПАК/ основ ание Льюиса кат системы на 100 масч комп А. масч старта, с геля. с ПЛОТНОСТЬ, 3 Карбокси 08 52 14 60 52,3 1.23 3.0 14 во 51.1 0.25 5.5 15 63 52.1 0.3 4.5 14 61 5.2 17 3 5.0 13 лзт четвертичного аммониевого основания на основе триметидамина, окиси пропилена и муравьиной кислоты Нитрит натрия (30% р-ра Н20) Ацетат калия (20% р-р а диэтилеиглихоле) Ацетат натрия (20% р-р з диэтиленгликоле) (53% р-р ДМАГЖ в н2о Прототип 20% р-р СНЗСООК а ДэГе/ диметилэта ноламин --------- 1 -------к кг/ м Предел Предел прочности прочности при сжатии. при расТЯЖ., КПа КПа теплопроводности, Вт/м.К ный индекс, % 297 0,0225 27,3 274 0,0223 27,4 Э12 274 0.0212 27,5 52.8 308 300 0 0217 27.7 62 49,6 285 260 0 0229 26,6 50 51.5 279 255 0.0230 27 4 --------------- L 348 Продолжение табл 2 Коэффиц. Кислород СО (О -4 12997 Упорядник Замовлення 4093 Техред М.Моргентал Коректор М. Керецмаи Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
