Мультиплікатор тиску

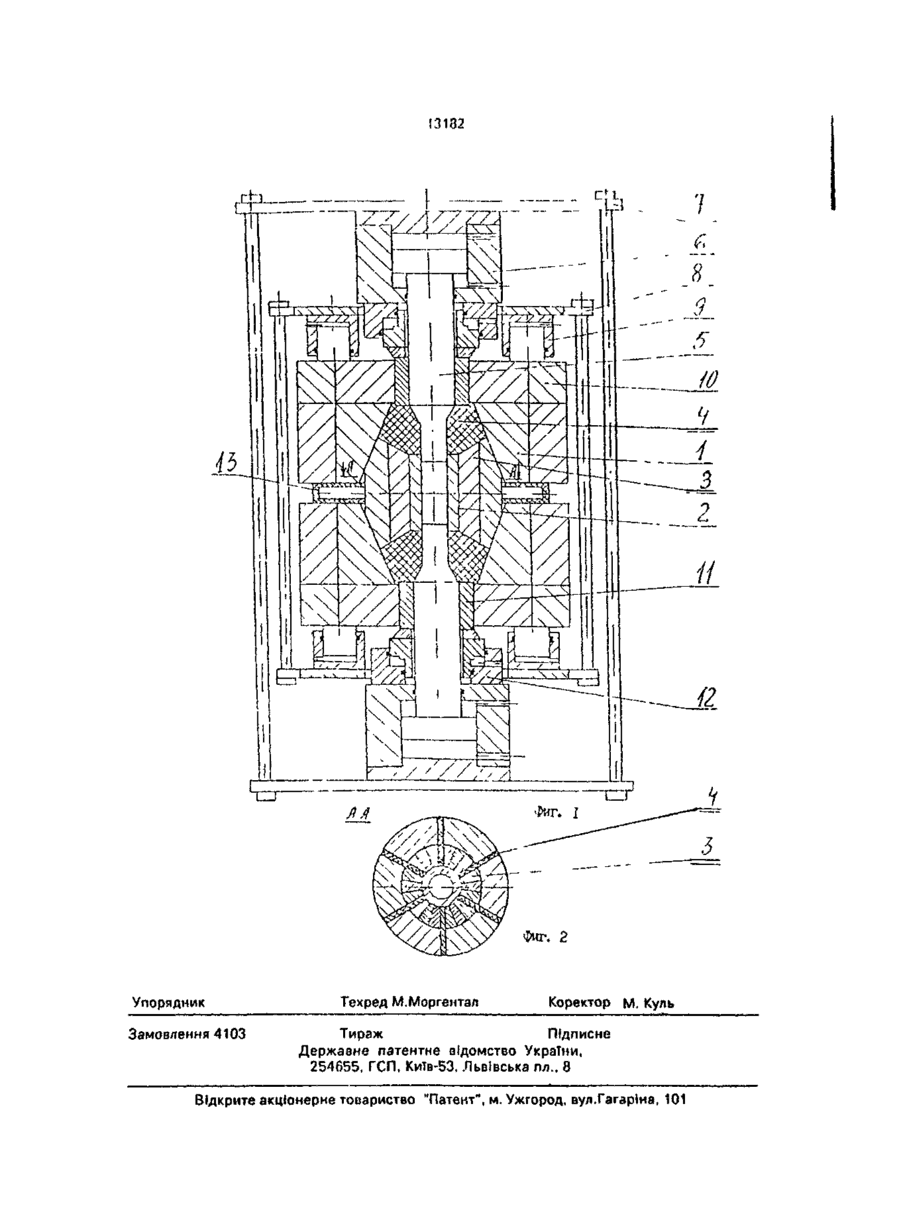

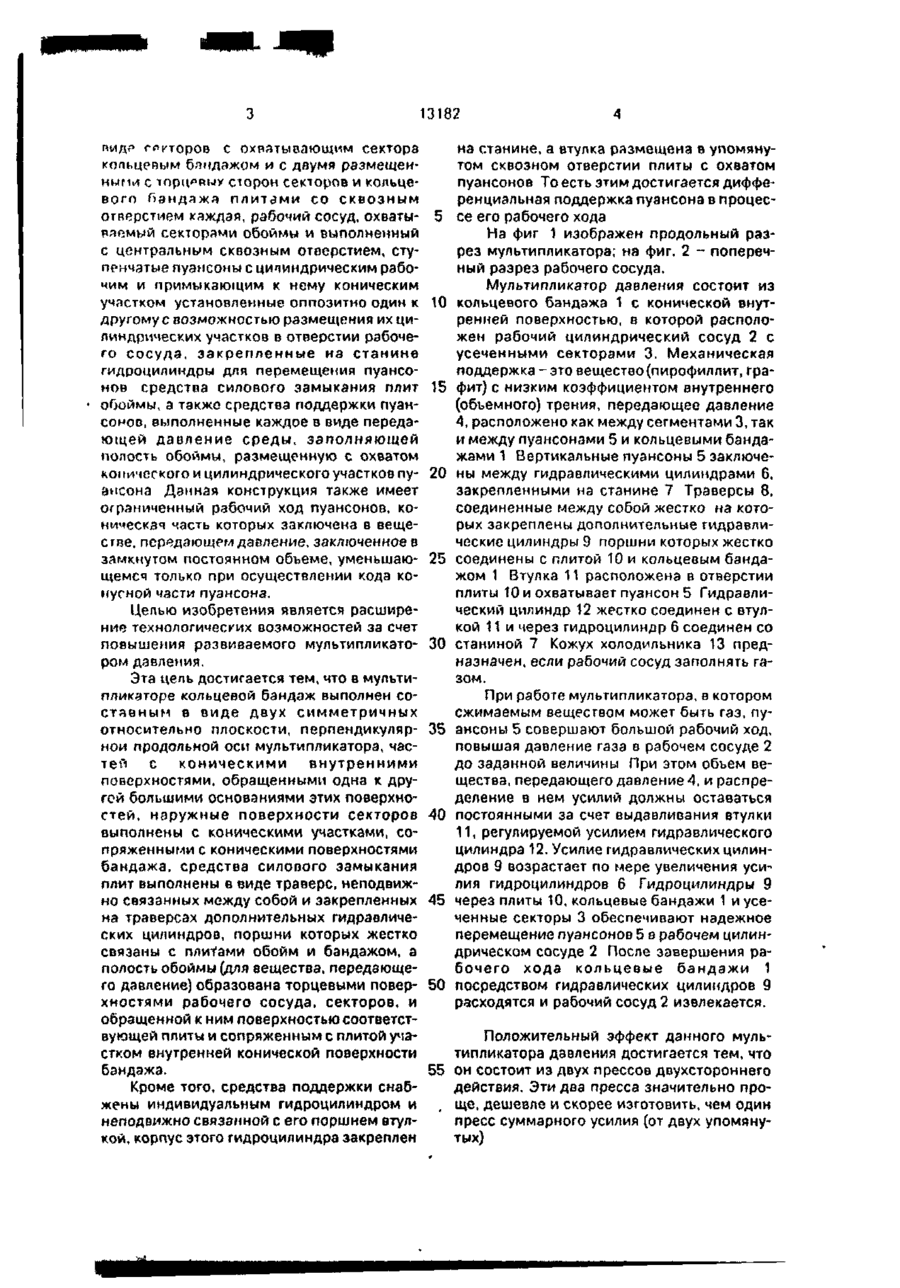

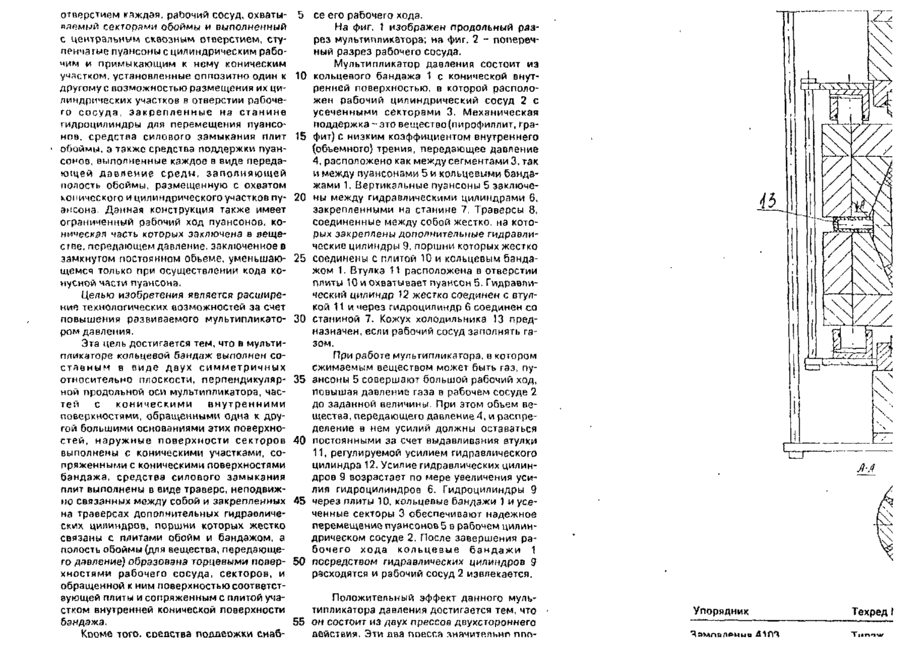

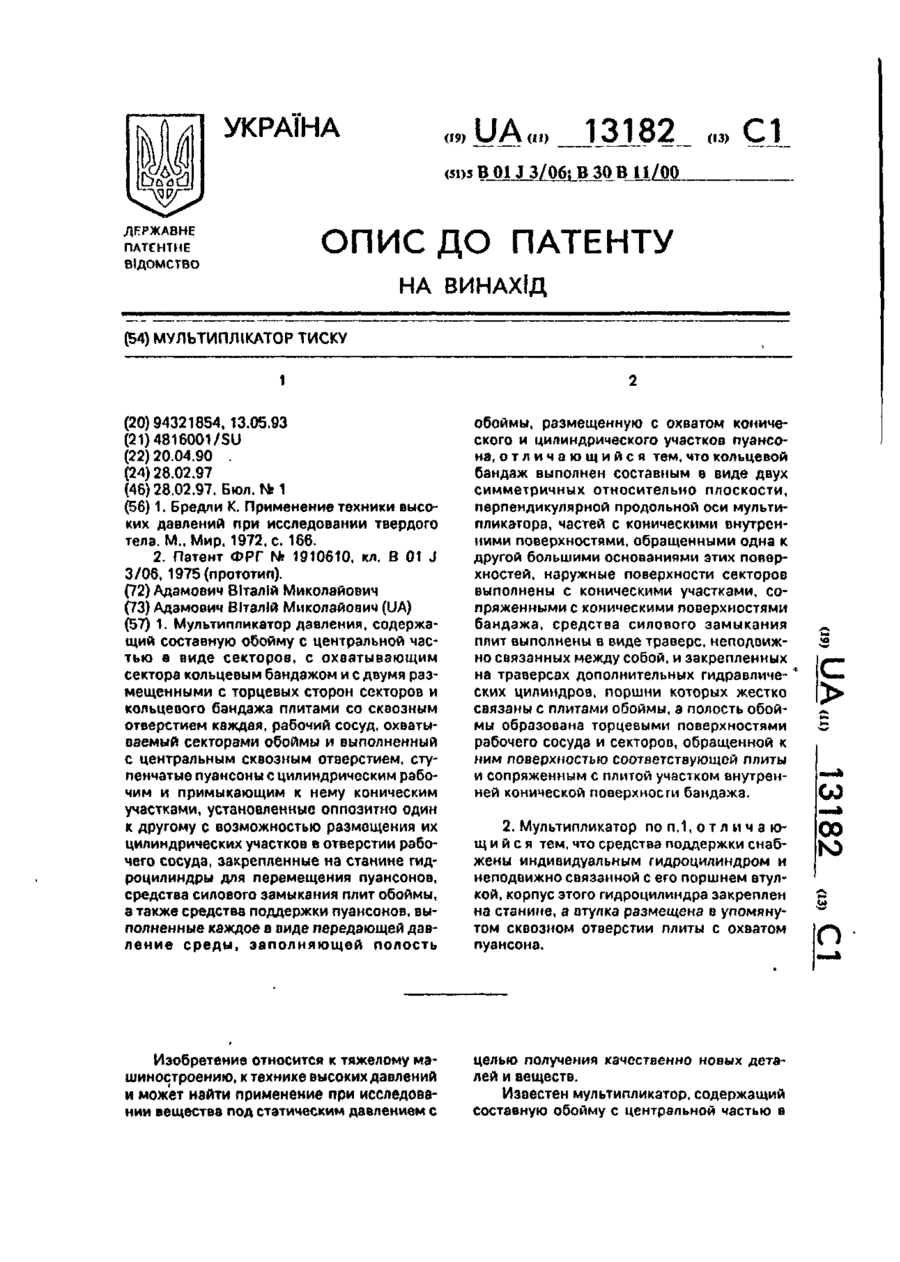

1. Мультипликатор давления, содержащий составную обойму с центральной частью в виде секторов, с охватывающим сектора кольцевым бандажом и с двумя размещенными с торцевых сторон секторов и кольцевого бандажа плитами со сквозным отверстием каждая, рабочий сосуд, охватываемый секторами обоймы и выполненный с центральным сквозным отверстием, ступенчатые пуансоны с цилиндрическим рабочим и примыкающим к нему коническим участками, установленные оппозитно один к другому с возможностью размещения их цилиндрических участков в отверстии рабочего сосуда, закрепленные на станине гидроцилиндры для перемещения пуансонов, средства силового замыкания плит обоймы, а также средства поддержки пуансонов, выполненные каждое в виде передающей давление среды, заполняющей полость 2. Мультипликатор по п. 1, о т л и ч а гащи й с я тем, что средства поддержки снабжены индивидуальным гидроцилиндром и неподвижно связанной с его поршнем втулкой, корпус этого гидроцилиндра закреплен на станине, а отулка размещена в упомянутом сквозном отверстии плиты с охватом пуансона. Изобретение относится к тяжелому машиностроению, к технике высоких давлений и может найти применение при исследовании вещества под статическим давлением с целью получения качественно новых деталей и веществ. Известен мультипликатор, содержащий составную обойму с центральной частью в обоймы, размещенную с охватом конического и цилиндрического участков пуансона, о т л и ч а ю щ и й с я тем, что кольцевой бандаж выполнен составным в виде двух симметричных относительно плоскости, перпендикулярной продольной оси мультипликатора, частей с коническими внутренними поверхностями, обращенными одна к другой большими основаниями этих поверхностей, наружные поверхности секторов выполнены с коническими участками, сопряженными с коническими поверхностями бандажа, средства силового замыкания плит выполнены в виде траверс, неподвижно связанных между собой, и закрепленных на траверсах дополнительных гидравлических цилиндров, поршни которых жестко связаны с плитами обоймы, а полость обоймы образована торцевыми поверхностями рабочего сосуда и секторов, обращенной к ним поверхностью соответствующей плиты и сопряженным с плитой участком внутренней конической поверхности бандажа. С > 00 О 13182 Р гркторов с охватывающим сектора копыдевым блндажом и с двумя размещенными С TOpU^RMX СТОрОН СеКТОрОВ И КОЛЬЦв вого Пандажя плитами со сквозным отверстием каждая, рабочий сосуд, охваты- 5 ваемый секторами обоймы и выполненный с центральным сквозным отверстием, ступенчатые пуансоны с ципиндрическим рабочим и примыкающим к нему коническим участком установленные опггозитно один к 10 другому с возможностью размещения их цилиндрических участков в отверстии рабочего сосуда, закрепленные на станине гидроцилиндры для перемещения пуансонов средства силового замыкания плит 15 обоймы, а также средства поддержки пуансонов, выполненные каждое в виде передающей давление среды, заполняющей полость обоймы, размещенную с охватом конического и цилиндрического участков пу- 20 ансона Данная конструкция также имеет ограниченный рабочий ход пуансонов, коническая часть которых заключена в веществе, передающем давление, заключенное в замкнутом постоянном объеме, уменьшаю- 25 щемся только при осуществлении кода конусной части пуансона. Целью изобретения является расширение технологических возможностей за счет повышения развиваемого мультипликато- 30 ром давления. Эта цель достигается тем, что в мультипликаторе кольцевой бандаж выполнен составным в виде двух симметричных относительно плоскости, перпендикуляр- 35 ной продольной оси мультипликатора, частей с коническими внутренними поверхностями, обращенными одна к другой большими основаниями этих поверхностей, наружные поверхности секторов • 0 4 выполнены с коническими участками, сопряженными с коническими поверхностями бандажа, средства силового замыкания плит выполнены в виде траверс, неподвижно связанных между собой и закрепленных 45 на траверсах дополнительных гидравлических цилиндров, поршни которых жестко связаны с плитами обойм и бандажом, а полость обоймы {для вещества, передающего давление) образована торцевыми повер- 50 хностями рабочего сосуда, секторов, и обращенной к ним поверхностью соответствующей плиты и сопряженным с плитой участком внутренней конической поверхности бандажа. 55 Кроме того, средства поддержки снабжены индивидуальным гидроцилиндром и неподвижно связанной с его поршнем втулкой, корпус этого гидроцилиндра закреплен на станине, а втулка размещена в упомянутом сквозном отверстии плиты с охватом пуансонов То есть этим достигается дифференциальная поддержка пуансона в процессе его рабочего хода На фиг 1 изображен продольный разрез мультипликатора; на фиг. 2 - поперечный разрез рабочего сосуда. Мультипликатор давления состоит из кольцевого бандажа 1 с конической внутренней поверхностью, в которой расположен рабочий цилиндрический сосуд 2 с усеченными секторами 3. Механическая поддержка - это вещество (пирофиллит, графит) с низким коэффициентом внутреннего (объемного) трения, передающее давление 4, расположено как между сегментами 3, так и между пуансонами 5 и кольцевыми бандажами 1 Вертикальные пуансоны 5 заключены между гидравлическими цилиндрами 6, закрепленными на станине 7 Траверсы 8, соединенные между собой жестко на которых закреплены дополнительные гидравлические цилиндры 9 поршни которых жестко соединены с плитой Ю и кольцевым бандажом 1 Втулка 11 расположена в отверстии плиты 10 и охватывает пуансон 5 Гидравлический цилиндр 12 жестко соединен с втулкой 11 и через гидроцилиндр б соединен со станиной 7 Кожух холодильника 13 предназначен, если рабочий сосуд заполнять газом. При работе мультипликатора, в котором сжимаемым веществом может быть газ, пуансоны 5 совершают большой рабочий ход, повышая давление газа в рабочем сосуде 2 до заданной величины При этом объем вещества, передающего давление 4, и распределение в нем усилий должны оставаться постоянными за счет выдавливания втулки 11, регулируемой усилием гидравлического цилиндра 12. Усилие гидравлических цилиндров 9 возрастает по мере увеличения усилия гидроцилиндров 6 Гидроцилиндры 9 через плиты 10, кольцевые бандажи 1 и усеченные секторы 3 обеспечивают надежное перемещение пуансонов 5 в рабочем цилиндрическом сосуде 2 После завершения рабочего хода кольцевые бандажи 1 посредством гидравлических цилиндров 9 расходятся и рабочий сосуд 2 извлекается. Положительный эффект данного мультипликатора давления достигается тем, что он состоит из двух прессов двухстороннего действия. Эти два пресса значительно проще, дешевле и скорее изготовить, чем один пресс суммарного усилия (от двух упомянутых) (3132 Фиг, 2 Упорядник Замовлення 4103 Техред М.Моргентал Коректор м. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
