Пристрій для чистки виливниць

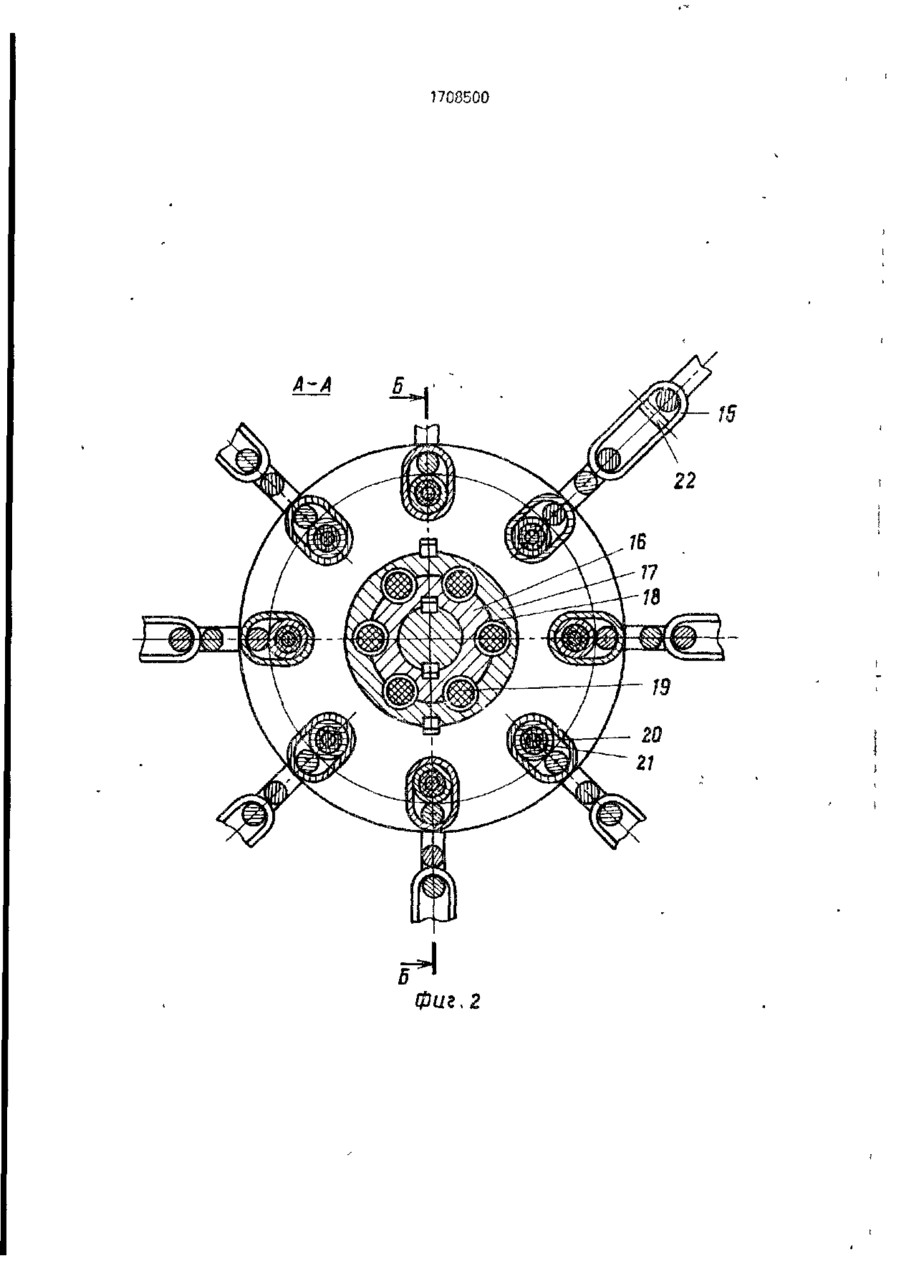

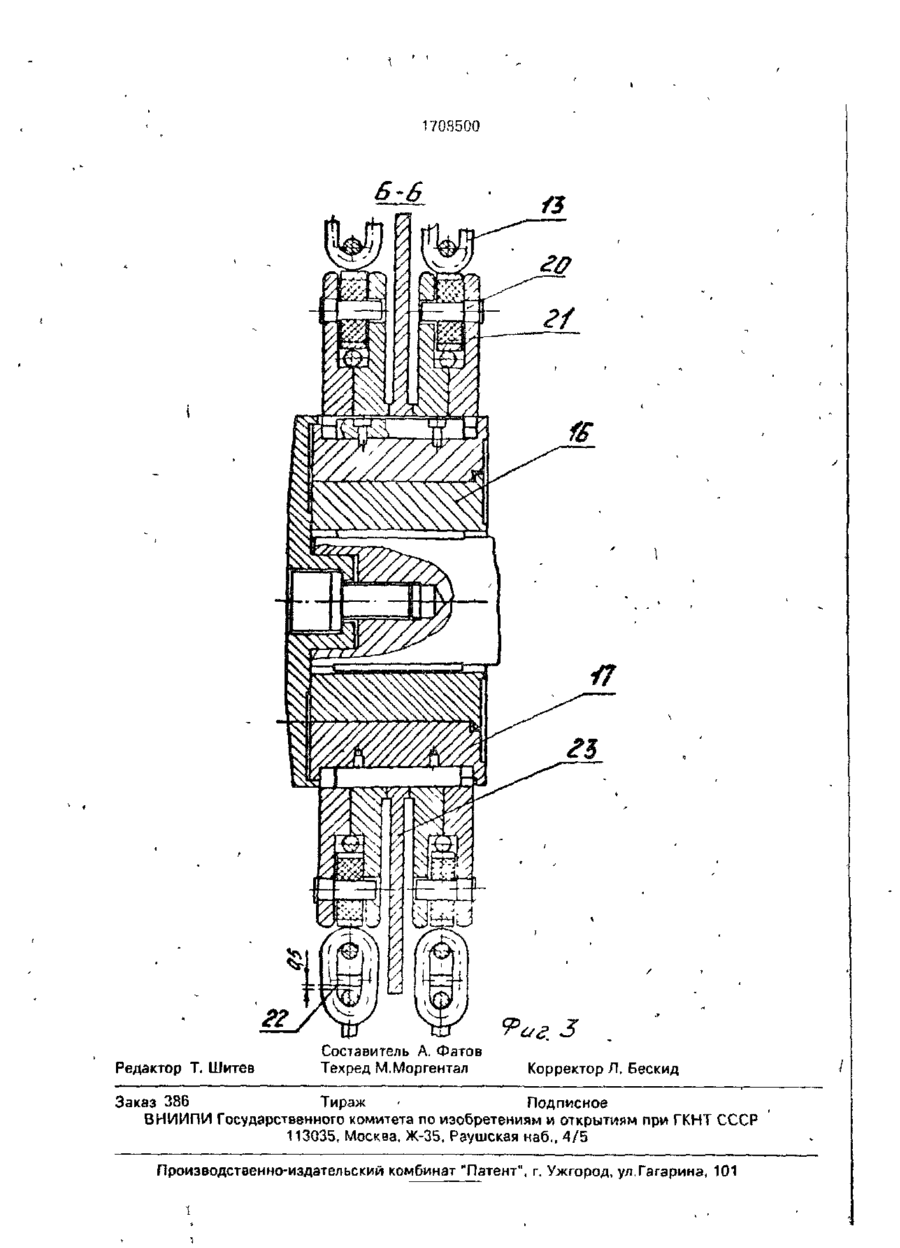

Изобретение может быть жгюпьзоєано в черной металлургии при подготовке изложниц под разливку стали. Цепь изобретения — повышение надежности и эффективности устройства. Устройство для чистки изложила содержит корпус 1, а котором установлен механизм вращения приводной вертикальной штанги 2, Штанга несет горизонтальный вал 8 с рабочими ин О О З' 1708500 струментами в виде цепей или тросовой ворсы Инструменты прикреплены к валу узлами крепления, состоящими из двух коаксиально расположенных втулок 16 и 17. На наружной поверхности втулки 16 и внутренней поверхности втулки 17 выполнены полуцилиндрические проточки, образующие вместе попуцилиндрические ячейки, в Изобретение относится к черной металлургии и может быть использовано при подготовке изложниц для разливки стали Известны устройства для чистки изложниц,содержащие вращающийся вап, к которому прикреплены инструменты чистки в виде бичей, цепей, щеток и др Наиболее близким к предлагаемому техническому решению по технической сущности и достигаемому результату является устройство чистки изложниц, разработанное на Орско-Хамиловском комбинате. Недостатком как аналога, так и прототипа является жесткое закрепление инструментов к рабочему органу, что приводит к возникновению больших динамических нагрузок на элементы устройства и снижению его надежности. Кроме того производительность и эффективность чистки ограничены количеством соударения рабочего инструмента о стенки изложницы, которое зависит от числа оборотов двигателей горизонтального и вертикального вращения, ограниченных возникающими центробежными силами так как увеличение числа оборотов ведет к увеличению этих сил и обрыву инструмента Цель изобретения - повышение надежности и эффективности устройства Устройство, включающее корпус с приводной вертикальной штангой несущей приводной горизонтальный вал с инструментами в виде цепей, снабжено узлом крепления инструментов к валу, выполненным в виде коаксиально расположенных одна в другой втулок, на поверхностях которых, обращенных друг к другу, выполнены ячейки, в которые помещены амортизаторы, причем внутренняя втулка жестко закреплена на валу а рабочие инструменты связаны с наружной втупкой Звенья цепей снабжены ограничителями относительного перемещения звеньев связь рабочего инструмента с втулкой выполнена упругой которые помещены амортизаторы 19 В наружную втулку 17 вмонтированы оси с амортизаторами, к которым прикреплены цепи 15 Звенья цепей снабжены ограничителями относительного перемещения в виде перегородок вмонтированных в каждое звено цепи 4 з п ф-лы 3 ил Устройство снабжено защитным элементом для узла крепления инструментов, выполненным в виде диска, расположенного на горизонтальном валу соосно с рабочи5 ми инструментами наружный диаметр которого превышает расстояние между диаметрально расположенными местами крепления целей Устройство снабжено расположенным 10 на верхнем конце штанги предохранительным упорным диском, установленным с возможностью периодического взаимодействия с корпусом На фиг 1 изображено устройство, фрон15 тальный разрез, на фиг 2 - разрез А-А на фиг 1, на фиг 3 - разрез Б-Б на фиг 2 Устройство для чистки внутренней поверхности изложниц состоит из корпуса 1. в котором установлен механизм вращения 20 вертикальной штанги 2. состоящей из электродвигателя 3, прямозубой 4 и червячной 5 передач, подшипников 6 скольжения, опорного подшипника 7 Приводная вертикальная штанга 2 несет приводной 25 горизонтальный вал 8 с приводом от электродвигателя 9, который через промежуточный вал 10, коническую передачу 11, цепную передачу 12 прямозубую передачу 13, упорный диск 24 связан с вертикальной 30 штангой 2 Рабочие инструменты 15 в виде круглозвенных цепей или тросовой ворсы прикреплены к горизонтальному валу 8 посредством узлов крепления, состоящих из двух коаксиально расположенных втулок 16 35 и 17, одна из которых, втулка 16 жестко посажена на вал 8 На наружной поверхности втулки 16 и внутренней поверхности втулки 17 выполнены полуцилиндрические проточки, образующие вместе цилиндриче40 ские ячейки 18 в которые помещены амортизаторы 19 В наружную втулку 17 вмонтированы оси 20 с амортизаторами 21, к которым прикреплены цепи (инструмент) 15 Звенья цепей 15 снабжены огрэничитеАЪ лями 22 относительного перемещения в виде перегородок, вмонтированных в каждое '703500 зєено цепи. На наружной втулке 17 между дв^мя узлами кпепле.іия инструмента установлен защитный элемент в виде диска 23, наружный диаметр которого превышает расстояние между диаметрально рзсполо- 5 женными местами крепления цепей На верхнем конце вертикальной штанги 2 установлен с зазором относительно корпуса 1 упорный диск 24 (фиг.1). Устройства работает следующим обра- 10 зом. Устройство, подвешенное на крюк крана, опускают в ічз^ожницу включая приводы 3 и Э вращения штанги 2 и горизонтального вала 8. При этом возникают центробежные 15 усилия, воздействующие на инструменты {ЦЄРІД) 15, которые ударяются о стенки изложницы и сбивают грат. В результате неравенства центробежных сил, де^стзующих в процессе чистки 20 внутренней поверхности изложниц, и воздействия их на амортизаторы (поз.19 и 21) возникают линейные и крутильные колебания в званьях цепи, связанных перемычками (поз.?2, фиг 2) Кроме того, вследствие 25 наличия амортизаторов в местах соединений внутренней и наружной втулок 16 и 17 возникают круп^льные колебания, передаваемые звеньями цепей. Наличие колебаний цепей линейных и крутильных 30 повышает количество соударения цели со стенкой изложницы при неизменных количествах оборотов штанги 2 и вала 3, что повышает эффективность устройства Наличие амортизаторов одновременно снижает 35 динамические усилия, передаваемые на корпус, подшипники и другие элементы устройства, повышая его надежность В случае неточного центрирования устройства внутри изложницы и наличия биения о стен- 40 ки изложницы будет ударяться предохранительный диск 23, защищающий от места крепления цепи, т е. таг же повышающий надежность. При соприкосновении устройства с днищем изложницы или находящимся на НРМ ^лое пригара усипие /qaра передается нз штангу 2, име*сщ\.'Э небольшой аері ихзльный ход При этом упорный диск 24 выбирает з^зср и входит в соприкосновение с корпусом 1. Так как з#зоп между д чеком 24 и корпусом 1 меньше зазора в червячной передаче, последняя предохраняется от поломки Формула изобретения 1. Устройство для чистки изложниц, со держащее корпус с приводом и соединенные с ним штангу и горизонтальный езл, на котором с помощью узла крепления зафиксированы цепм, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности и надежности устройства, узел крепления выполнен в двух коаксиально оасположенных одна в другой втулок, одна из к зторых соединена с валом, а другая - с цепями, примем поверхности втулок, обращенные друг к другу, образуют цилиндрические ячейки, в которые помещены амортизаторы. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что соединение втулки с цепями снабжено упругим элементом. 3. Устройство п о п . і . о т л і л ч а ю щ е е с я тем, что звенья цепей снабжены ограни4. Устройство по п.£, от л и ч а ю щ е сс я тем, что оно снабжено размещенным соосмо горизон гэльному валу между узлами крепления цепей с втулкой защитным диском с диаметром, больше диаметра крепления упругих элементов 5. Устройство поп 1 , о т л и ч а ю щ е е с я тем, что оно снабжено поедохранительным упорным диском, размещенным не верхнем конце штанги с зазором относительно корпуса. 1708500 A-A фаг, 2 1703500 Редактор Т. Шитев Составитель А. Фатов Техред М.Моргентал Корректор Л. Бескид Заказ 386 Тираж • Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
