Кріплення для підготовчих виробок

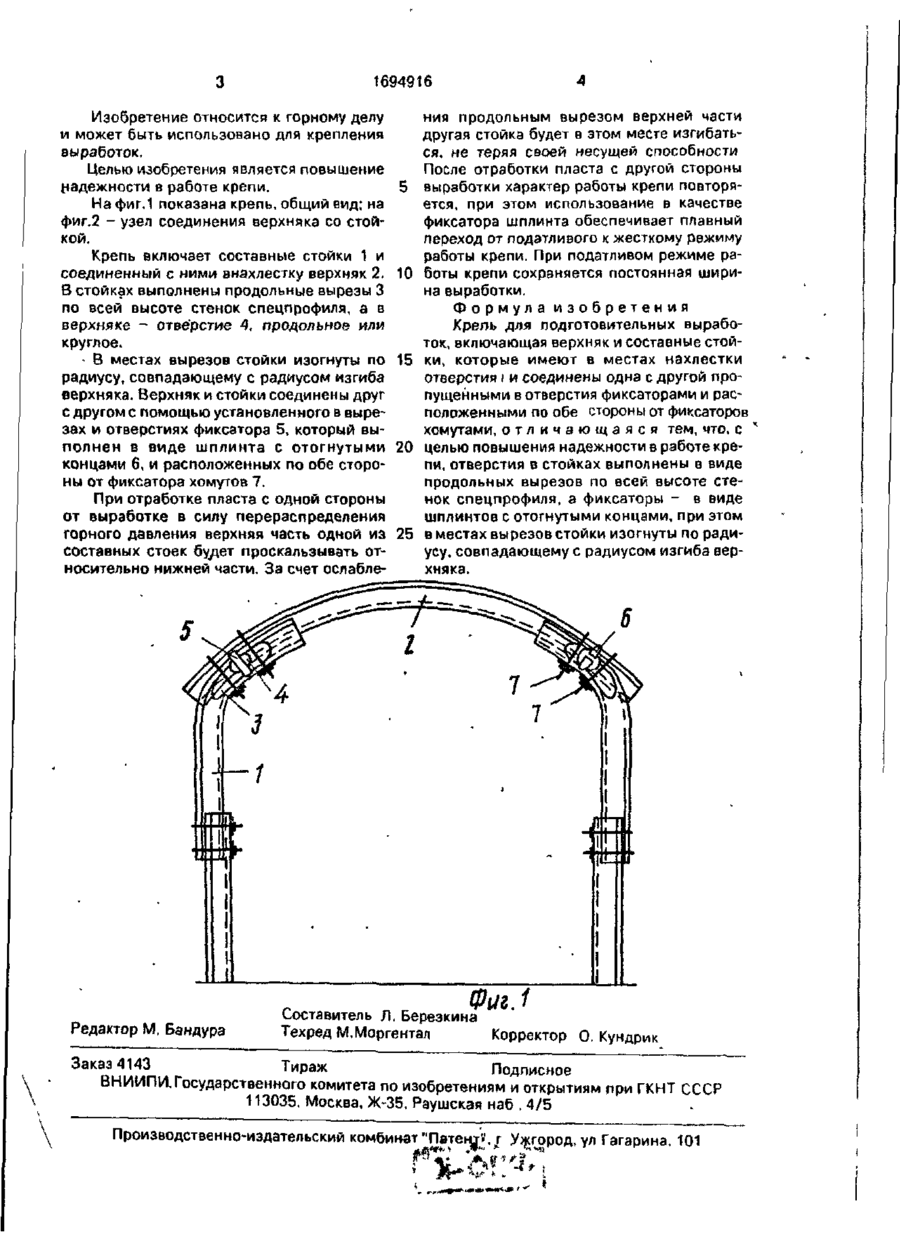

Изобретение относится к горному делу и может быть использовано для крепления выработок Цель - повышение надежности работы Составные стойки (С) 1 иверхняк(В) 2 соединены между собой внахлестку На концах в С 1 выполнены продольные вырезы 3, а на концах В 2-отверстия 4 Для соединения С1 и В 2 служат фиксаторы 5 пропущенные в вырезы 3 и отверстия 4 Фиксаторы 5 выполнены в виде шплинта с отогнутыми концами 6 для плавного перехода от податливого к жесткому режиму работы крепи В местах вырезов 3 каждая из С 1 изогнута по радиусу, совпадающему с радиусом изгиба В 2 2 ил с Фиг 2 1694916 Изобретение относится к горному делу и может быть использовано для крепления выработок. Целью изобретения является повышение надежности в работе крепи. На фиг.1 показана крепь, общий вид; на фиг.2 - узел соединения верхняка со стойкой. Крепь включает составные стойки 1 и соединенный с ними внахлестку верхняк 2. В стойках выполнены продольные вырезы 3 по всей высоте стенок спецпрофиля, а в верхняке - отверстие 4, продольное или круглое. • В местах вырезов стойки изогнуты по радиусу, совпадающему с радиусом изгиба еерхняка. Верхняк и стойки соединены друг с другом с помощью установленного в вырезах и отверстиях фиксатора 5, который выполнен в виде шплинта с отогнутыми концами 6, и расположенных по обе стороны от фиксатора хомутов 7. При отработке пласта с одной стороны от выработке в силу перераспределения горного давления верхняя часть одной из составных стоек будет проскальзывать относительно нижней части. За счет ослабле Редактор М. Бандура З а к а з 4 ния продольным вырезом верхней части другая стойка будет в этом месте изгибаться, не теряя своей несущей способности После отработки пласта с другой стороны выработки характер работы крепи повторяется, при этом использование в качестве фиксатора шплинта обеспечивает плавный переход от податливого к жесткому режиму работы крепи. При податливом режиме работы крепи сохраняется постоянная ширина выработки. Формула изобретения Крепь для подготовительных выработок, включающая верхняк и составные стойки, которые имеют в местах нахлестки отверстия f и соединены одна с другой пропущенными в отверстия фиксаторами и расположенными по обе стороны от фиксаторов хомутами, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности в работе крепи, отверстия в стойках выполнены в виде продольных вырезов по всей высоте стенок спецпрофиля, а фиксаторы - в виде шплинтов с отогнутыми концами, при этом в местах вырезов стойки изогнуты по радиусу, совпадающему с радиусом изгиба верхняка. 5 10 15 20 25 Составитель Л. Березкина Техред М.Моргентал Корректор 0. Кундрик Ш Тираж Подписное ВНИИПИ,Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат"Патентї, г Ужгород уп Гагаоина 101 * * * * * . * * • .>•* ' "
