Пристрій для ущільнення радіального зазору між ротором і статором турбіни

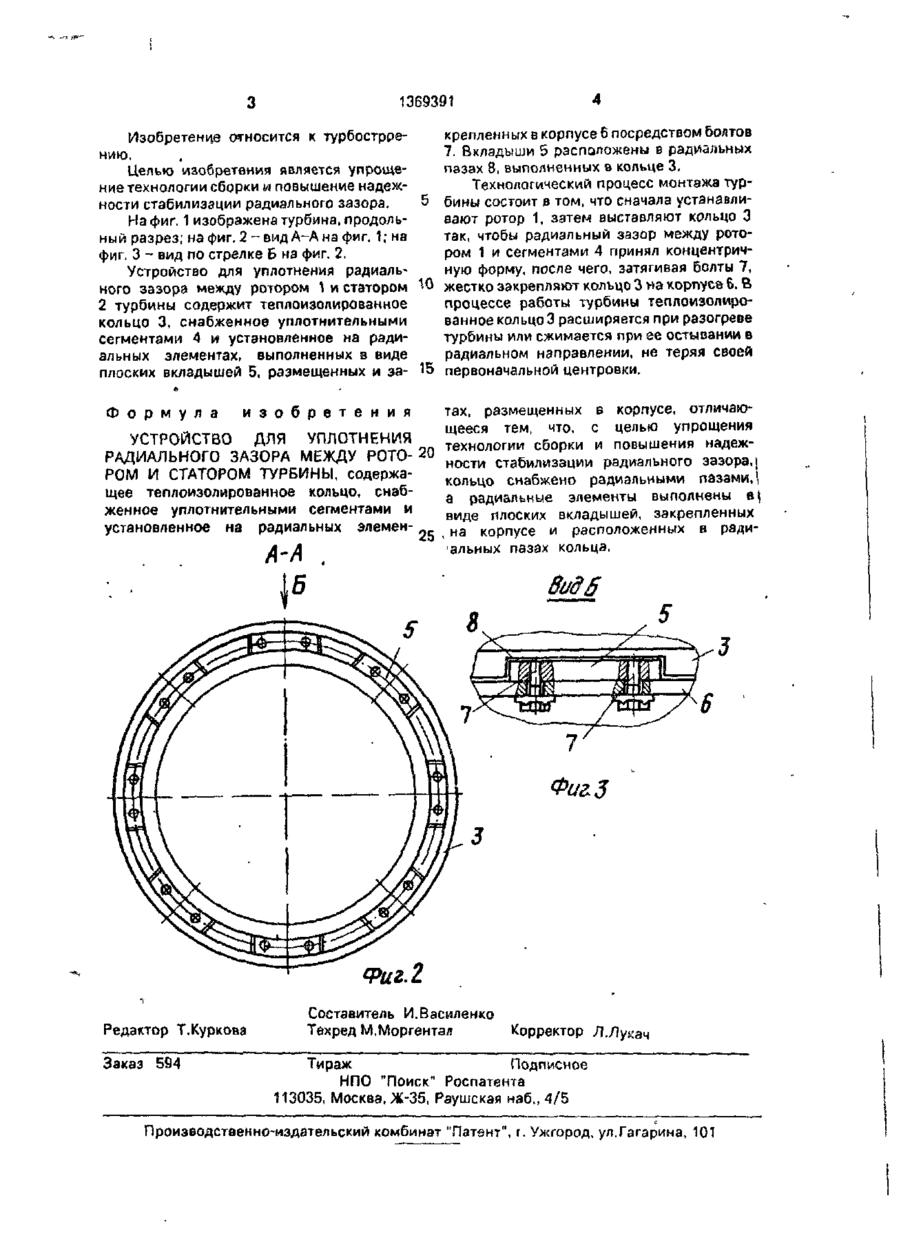

Изобретение относится к турбостроению, позволяет упростить технологию оборки и повысить надежность стабилизации радиального зазора Теплоизолированное кольцо (К) 3 размещенное между ротором 1 и статором 2 турбины (Т) снабжено уплотнительными сегментами 4 и установлено на радиальных элементах, выполненных в виде плоских вкладышей, размещенных и закрепленных в корпусе 6 посредством болтов 7 Вкладыши расположены в радиальных пазах, выполненных в К 3. При монтаже Т устанавливают ротор 1, затем выставляют КЗ так, чтобы радиальный зазор между ротором 1 и сегментами 4 принял концентоичную форму, после чего, затягивая болты 7, жестко закрепляют К 3 на корпусе Є 8 процессе работы Т теплоизолированное К 3 расширяется при разогреве Т или сжимается при ее остывании в радиальном направлении, не теряя своей первоначальной центровки. Зил. Фиі.) ,1 р 1369391 Изобретение относится к турбостррению. Целью изобретения является упрощение технологии сборки w повышение надежности стабилизации радиального зазора. На фиг. 1 изображена турбина, продольный разрез; на фиг. 2-видА-Ана фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2. Устройство для уплотнения радиального зазора между ротором 1 и статором 10 2 турбины содержит теплоизолированное кольцо 3, снабженное уплотнительиыми сегментами 4 и установленное на радиальных элементах, выполненных з виде плоских вкладышей 5, размещенных и за- 15 крепленных в корпусе 6 посредством болтов 7. Вкладыши 5 расположены в радиальных пазах 8, выполненных в кольце 3, Технологический процесс монтажа турбины состоит в том, что сначала устанавливают ротор 1, затем выставляют кольцо 3 так, чтобы радиальный зазор между ротором 1 и сегментами 4 принял концентричную форму, после чего, затягивая болты 7, жестко закрепляют кольцо 3 на корпусе 6. В процессе работы турбины теплоизолированное кольцо 3 расширяется при разогреве турбины или сжимается при ее остывании в радиальном направлении, не теряя своей первоначальной центровки. тах, размещенных Б корпусе, отличающееся тем, что, с целью упрощения УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ технологии сборки и повышения надежРАДИАЛЬНОГО ЗАЗОРА МЕЖДУ РОТО- 20 ности стабилизации радиального зазора,) РОМ И СТАТОРОМ ТУРБИНЫ, содержакольцо снабжено радиальными пазами,' щее теплоизолированное кольцо, снаба радиальные элементы выполнены в женное уплотнительными сегментами и виде плоских вкладышей, закрепленных установленное на радиальных элемен, на корпусе и расположенных в радиальных пазах кольца. Ф о р м у л а и з о б р е т е н и я А-А . Фиг.2 Редактор Т.Куркова Заказ 594 Составитель И.Василенко Техред М.Моргентая Корректор Л.Лукач Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
