Фільтр, працюючий під тиском

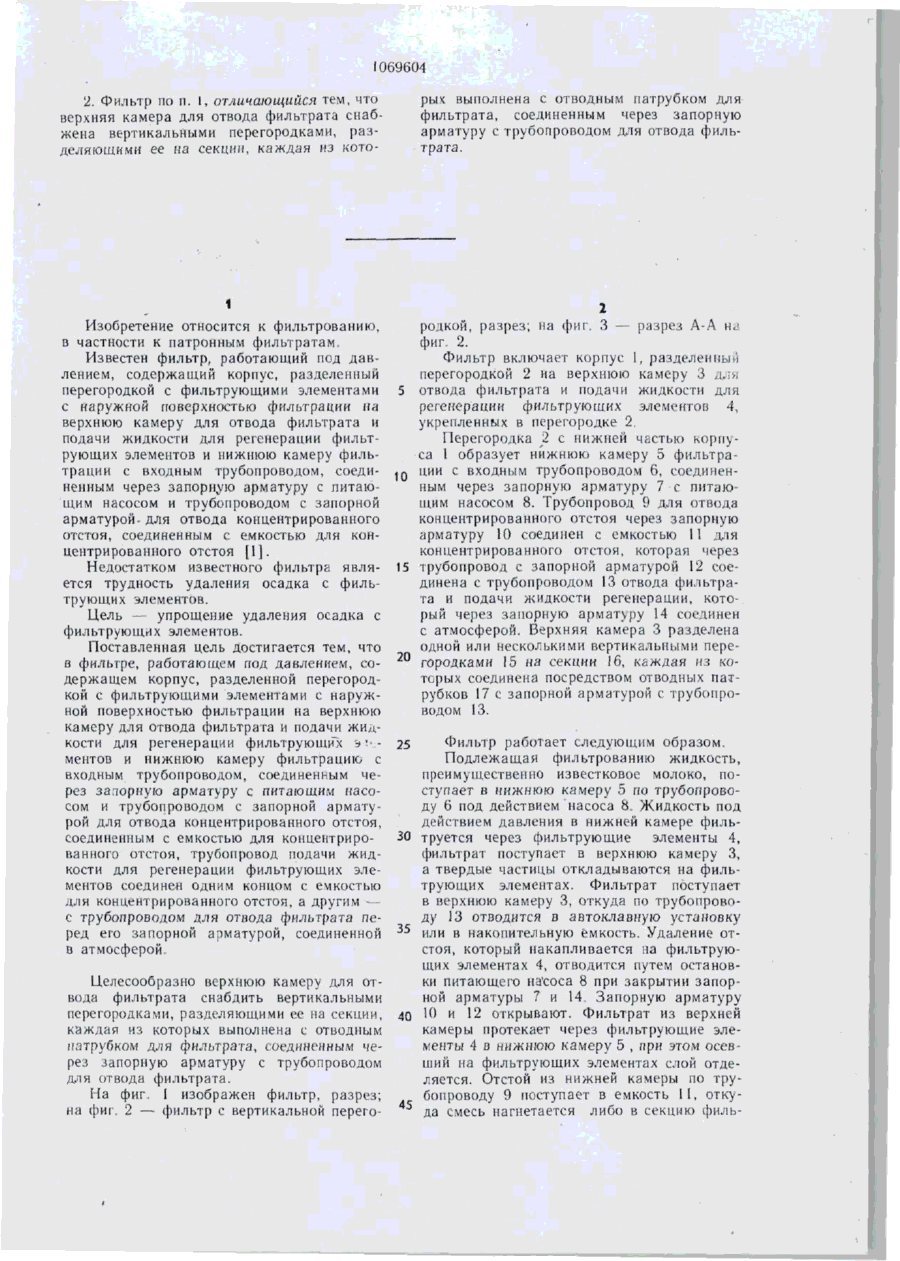

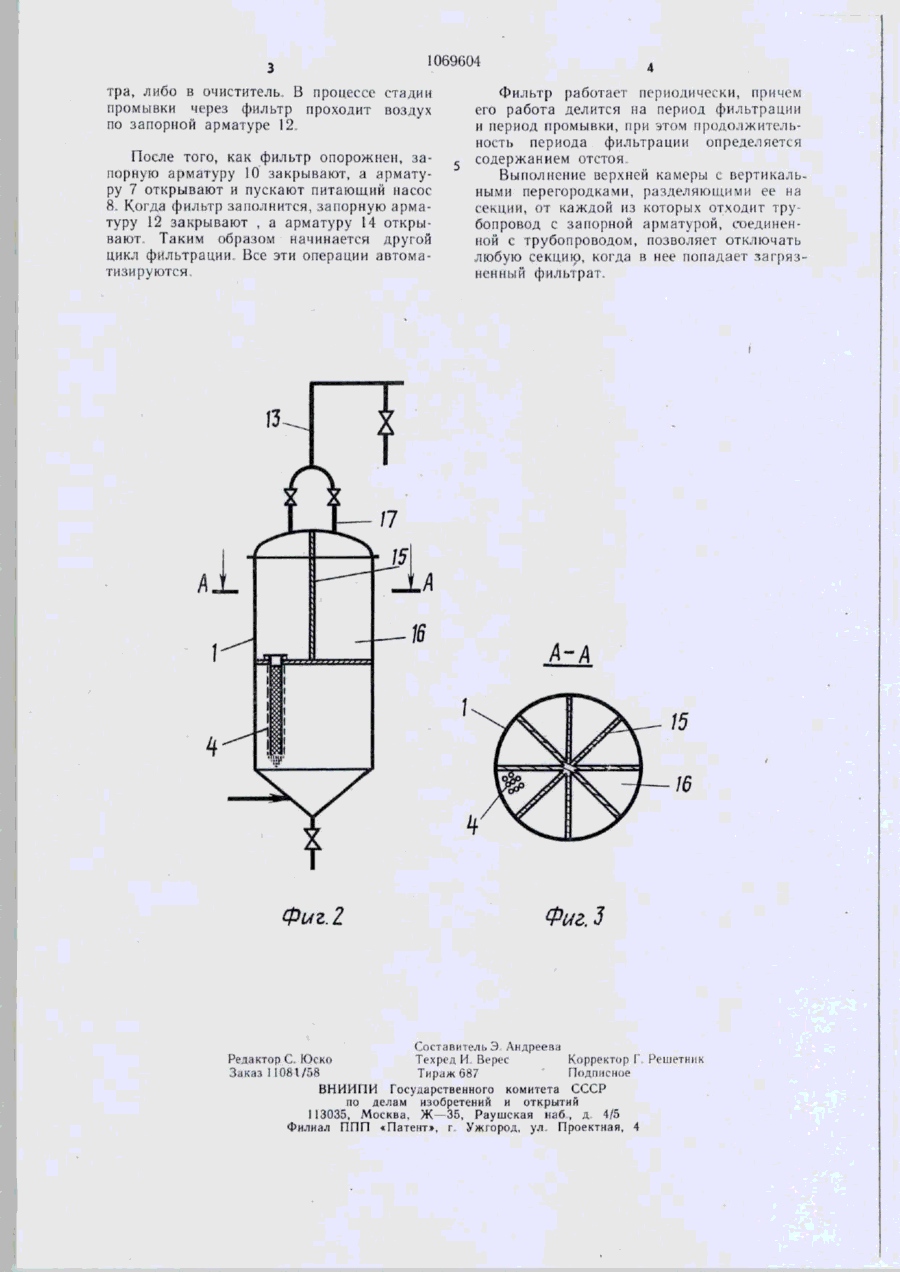

1. ФИЛЬТР, РАБОТАЮЩИЙ ПОД ДАВЛЕНИЕМ, содержащий корпус, разделенный перегородкой с фильтрующими элементами с наружной поверхностью фильтрации на верхнюю камеру для отвода фильтрата и подачи жидкости для регенерации фильтрующих элементов и нижнюю камеру фильтрации с входным трубопроводом, соединенным через запорную арматуру с питающим насосом и трубопроводом с запорной арматурой для отвода концентрированного отстоя, соединенным с емкостью для концентрированного отстоя, отличающийся тем, что, с целью упрощения удаления осадка с фильтрующих элементов, трубопровод подачи жидкости для регенерации фильтрующих элементов соединен одним концом с емкостью для концентрированного отстоя, а другим - - с трубопроводом для отвода фильтрата перед его запорной арма турой, соединенной с атмосферой. І О со О Фыг.1 і 069604 2. Фильтр по п. I, отличающийся тем, что верхняя камера для отвода фильтрата снабжена вертикальными перегородками, разделяющими ее на секции, каждая из кото рых выполнена с отводным патрубком для фильтрата, соединенным через запорную арматуру с трубопроводом для отвода фильтрата. 1 роакой, разрез; на фиг. 3 — разрез А-А на Изобретение относится к фильтрованию, фиг. 2. в частности к патронным фильтратам. Фильтр включает корпус 1, разделенный Известен фильтр, работающий под давперегородкой 2 на верхнюю камеру 3 для лением, содержащий корпус, разделенный перегородкой с фильтрующими элементами 5 отвода фильтрата и подачи жидкости для с наружной поверхностью фильтрации на регенерации фильтрующих элементов 4, верхнюю камеру для отвода фильтрата и укрепленных в перегородке 2. подачи жидкости для регенерации фильтПерегородка 2 с нижней частью корпурующих элементов и нижнюю камеру фильса 1 образует нижнюю камеру 5 фильтратрации с входным трубопроводом, соеди- JQ ции с входным трубопроводом 6, соединенненным через запорную арматуру с питаюным через запорную арматуру 7 с питающим насосом и трубопроводом с запорной щим насосом 8. Трубопровод G для отвода арматурой, для отвода концентрированного концентрированного отстоя через запорную отстоя, соединенным с емкостью для конарматуру 10 соединен с емкостью N для центрированного отстоя [1]. концентрированного отстоя, которая через Недостатком известного фильтра явля- 15 трубопровод с запорной арматурой 12 соединена с трубопроводом 13 отвода фильтрается трудность удаления осадка с фильта и подачи жидкости регенерации, кототрующих элементов. рый через запорную арматуру 14 соединен Цель - - упрощение удаления осадка с с атмосферой. Верхняя камера 3 разделена фильтрующих элементов. одной или несколькими вертикальными переПоставленная цель достигается тем, что в фильтре, работающем под давлением, со- *® городками 15 на секции 16, каждая из которых соединена посредством отводных патдержащем корпус, разделенной перегородрубков 17 с запорной арматурой с трубопрокой с фильтрующими элементами с наружводом 13. ной поверхностью фильтрации на верхнюю камеру для отвода фильтрата и подачи жидкости для регенерации фильтрующих э 1 - 25 Фильтр работает следующим образом. ментов и нижнюю камеру фильтрацию с Подлежащая фильтрованию жидкость, входным трубопроводом, соединенным чепреимущественно известковое молоко, порез запорную арматуру с питающим насоступает в нижнюю камеру 5 по трубопровосом и трубопроводом с запорной арматуду 6 под действием насоса 8. Жидкость под рой для отвода концентрированного отстоя, действием давления в нижней камере фильсоединенным с емкостью для концентриро30 труется через фильтрующие элементы 4, ванного отстоя, трубопровод подачи жидфильтрат поступает в верхнюю камеру 3, кости для регенерации фильтрующих элеа твердые частицы откладываются на фильментов соединен одним концом с емкостью трующих элементах. Фильтрат поступает дли концентрированного отстоя, а другим в верхнюю камеру 3, откуда по трубопровос трубопроводом для отвода фильтрата педу !3 отводится в автоклавную установку ред его запорной арматурой, соединенной 3 5 или в накопительную емкость. Удаление отв атмосферой стоя, который накапливается на фильтрующих элементах 4, отводится путем остановки питающего на'соса 8 при закрытии запорЦелесообразно верхнюю камеру для отной арматуры 7 и 14 Запорную арматуру вода фильтрата снабдить вертикальными перегородками, разделяющими ее на секции, 40 Ю и 12 открывают. Фильтрат из верхней камеры протекает через фильтрующие элекаждая из которых выполнена с отводным менты 4 в нижнюю камеру 5 , при этом осевпатрубком для фильтрата, соединенным чеший на фильтрующих элементах слой отдерез запорную арматуру с трубопроводом ляется. Отстой из нижней камеры по трудля отвода фильтрата. бопроводу 9 поступает в емкость II, откуНа фиг. 1 изображен фильтр, разрез; да смесь нагнетается либо в секцию фильна фиг. 2 -- фильтр с вертикальной перего 1069604 тра, либо в очиститель В процессе стадии промывки через фильтр проходит воздух по запорной арматуре 12. После того, как фильтр опорожнен, запорную арматуру 10 закрывают, а арматуру 7 открывают и пускают питающий насос 8. Когда фильтр заполнится, запорную арматуру 12 закрывают , а арматуру 14 открывают. Таким образом начинается другой цикл фильтрации. Все эти операции автоматизируются Фыг.1 Фильтр работает периодически, причем его работа делится на период фильтрации и период промывки, при этом продолжительность периода фильтрации определяется содержанием отстоя Выполнение верхней камеры с вертикальными перегородками, разделяющими ее на секции, от каждой из которых отходит трубопровод с запорной арматурой, соединенной с трубопроводом, позволяет отключать любую секцию, когда в нее попадает загрязненный фильтрат. Фиг. 3 Составитель Э Андреевл РедакторС Юско Техред И Верес Корректор Г Решетник Заказ 11081 /58 Тираж 687 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб . д 4/5 Филиал ППП «Патент», г Ужюрод, ул. Проектная, 4
