Пиловловлювач
Номер патенту: 1531
Опубліковано: 16.12.2002
Автори: Шелтік Валерій Анатолійович, Мартосич Наталя Ігорівна, Зайка Володимир Якович, Царицин Евген Олександрович, Малимон Олександр Панасович, Ірха Віктор Миколайович, Пефтієв Ігор Михайлович
Формула / Реферат

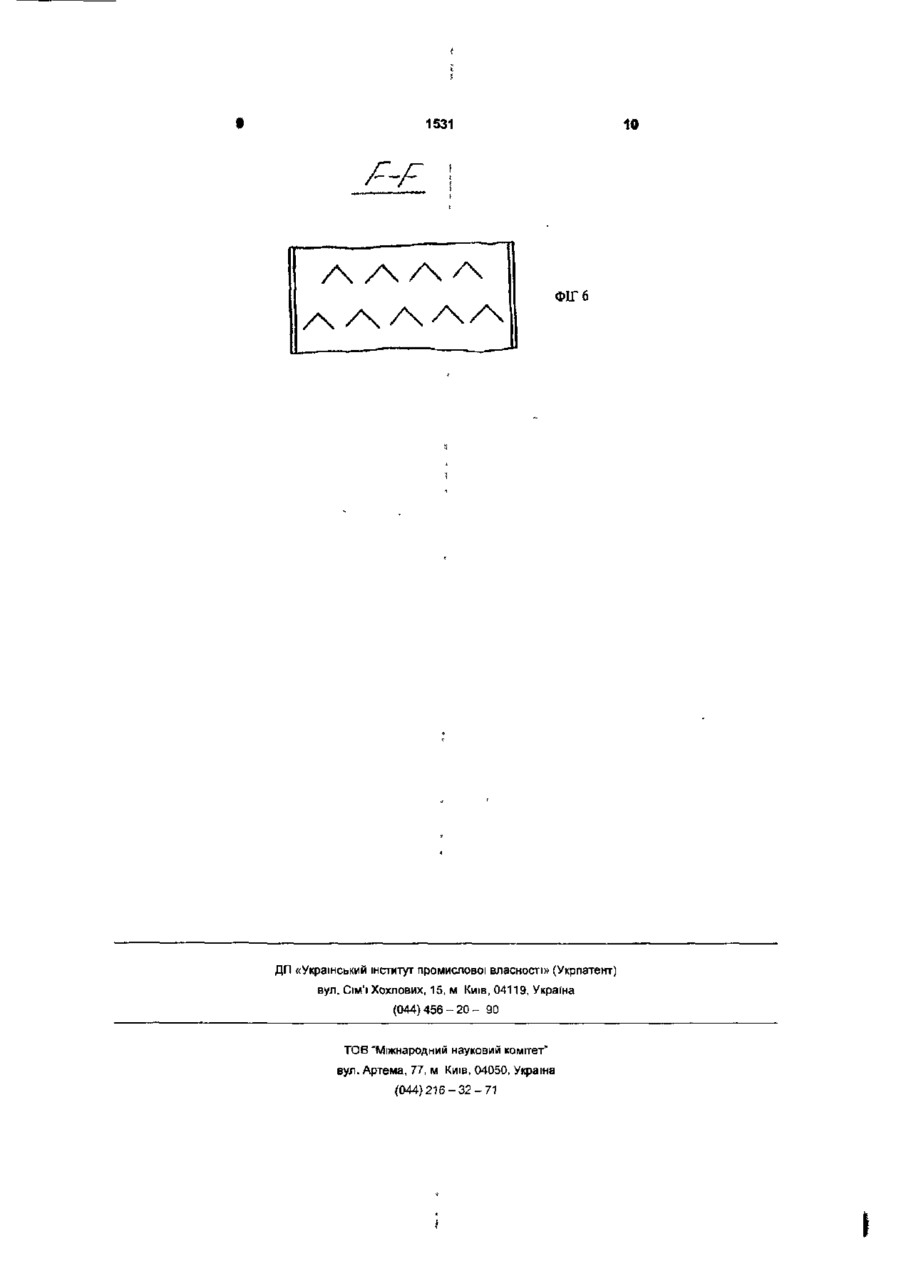

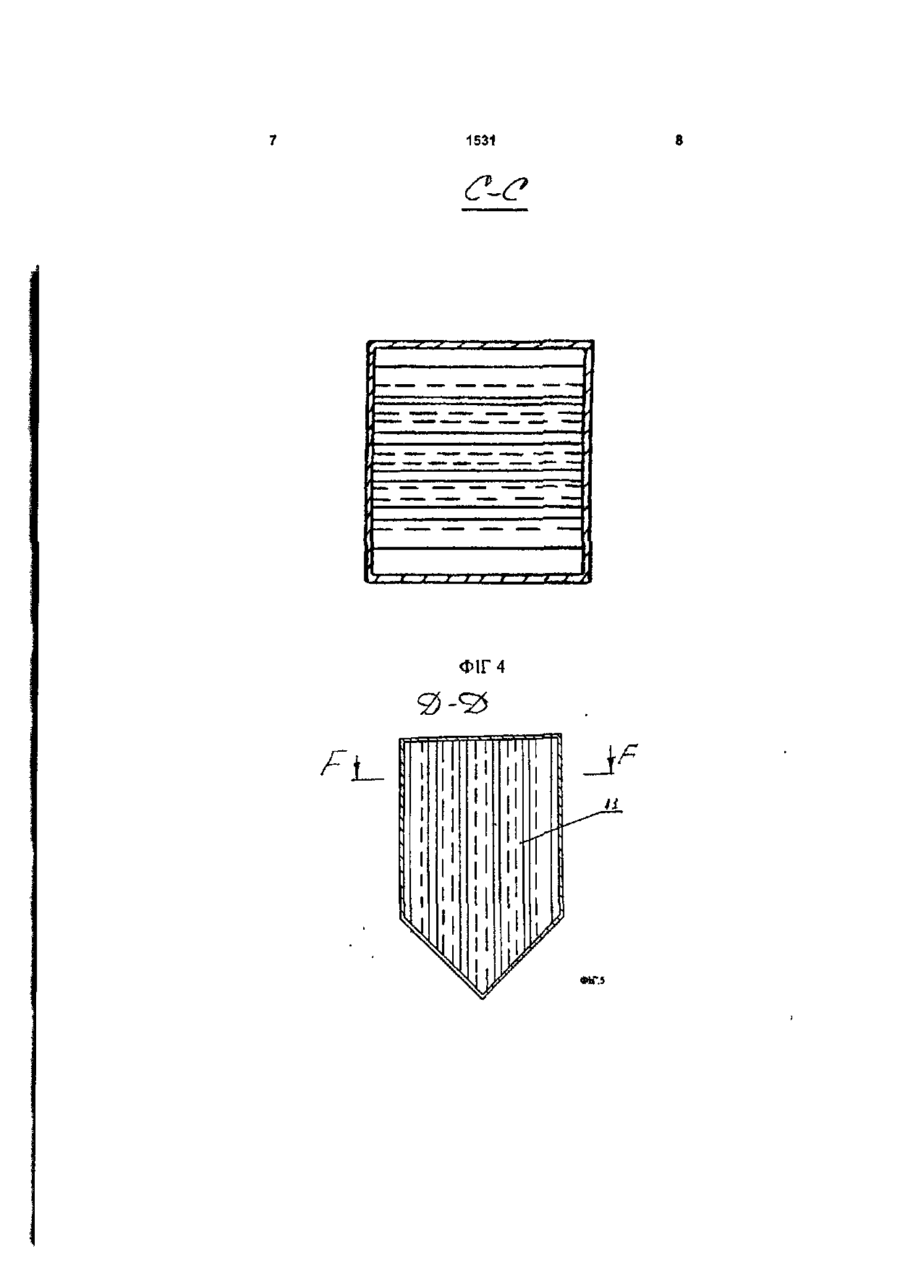

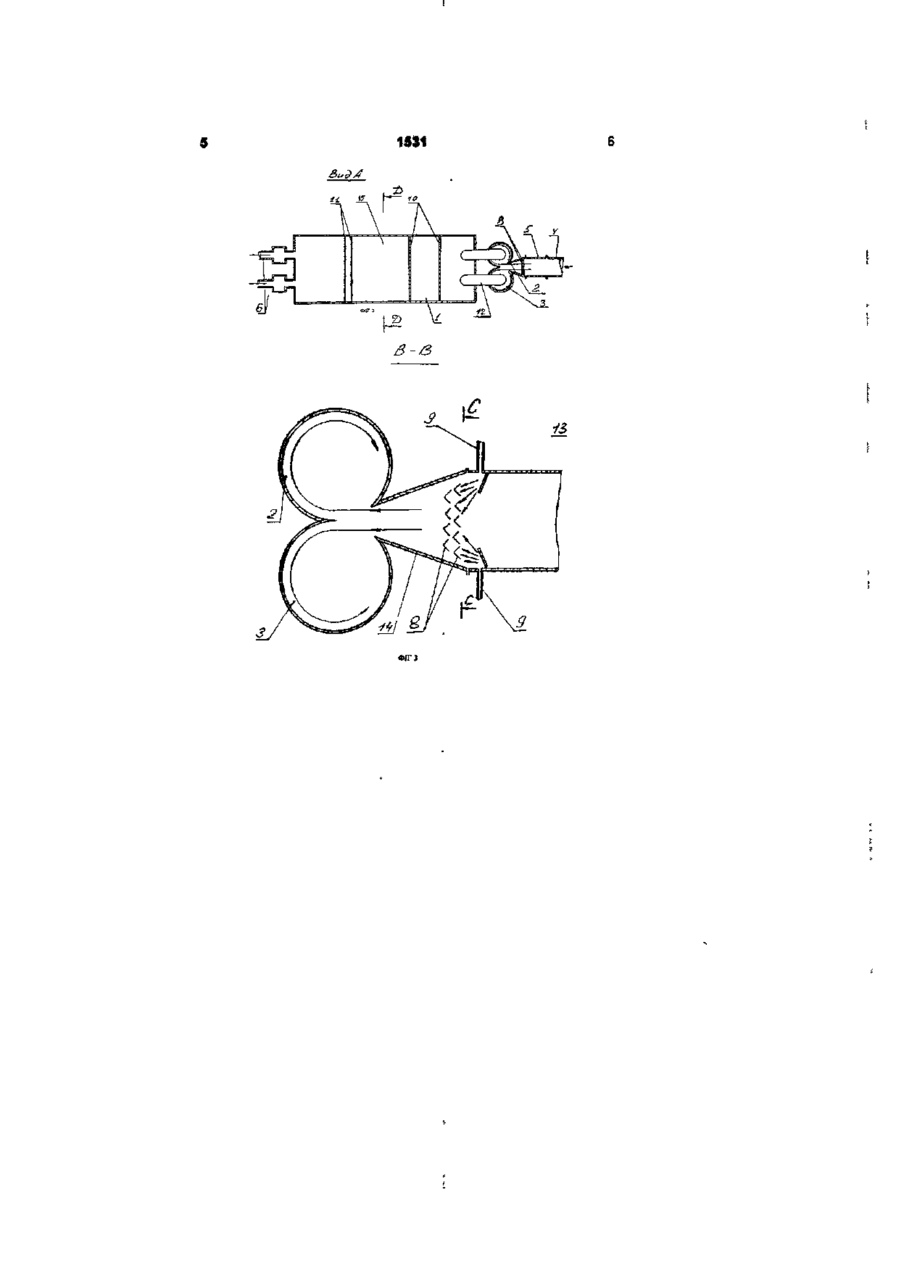

1. Пиловловлювач, який містить відцентровий краплевловлювач, підвідний патрубок із встановленими всередині ґратами і відвідний патрубок, який відрізняється тим, що відцентровий краплевловлювач виконаний двокамерним з одним загальним підвідним патрубком, причому в підвідному патрубку встановлені ґрати, які виконані дворядними, кожний ряд яких виконаний з окремих вертикально встановлених кутиків, розташованих своїми вершинами по ходу потоку повітря, причому вершини кутиків наступних ґрат зміщені відносно попередніх на півкроку, а перед ґратами на підвідному патрубку горизонтально встановлені водоводи, навпроти котрих усередині підвідних патрубків виконані плоскі відбивачі, закріплені під гострим кутом до них.
2. Пиловловлювач за п. 1, який відрізняється тим, що відцентровий краплевловлювач виконаний із двох паралельно встановлених і жорстко з'єднаних між собою скруберів.
3. Пиловловлювач за п. 1, 2, який відрізняється тим, що він обладнаний додатково однокамерним краплевловлювачем.
4. Пиловловлювач за п. 1, 2, 3, який відрізняється тим, що вертикально встановлені кутики ґрат можуть бути виконані гнутими по радіусу зі смуги.
5. Пиловловлювач за п. 1, 2, 3, 4, який відрізняється тим, що кожний наступний ряд вертикально встановлених кутиків від водоводу виконаний на один кутик менше попереднього.

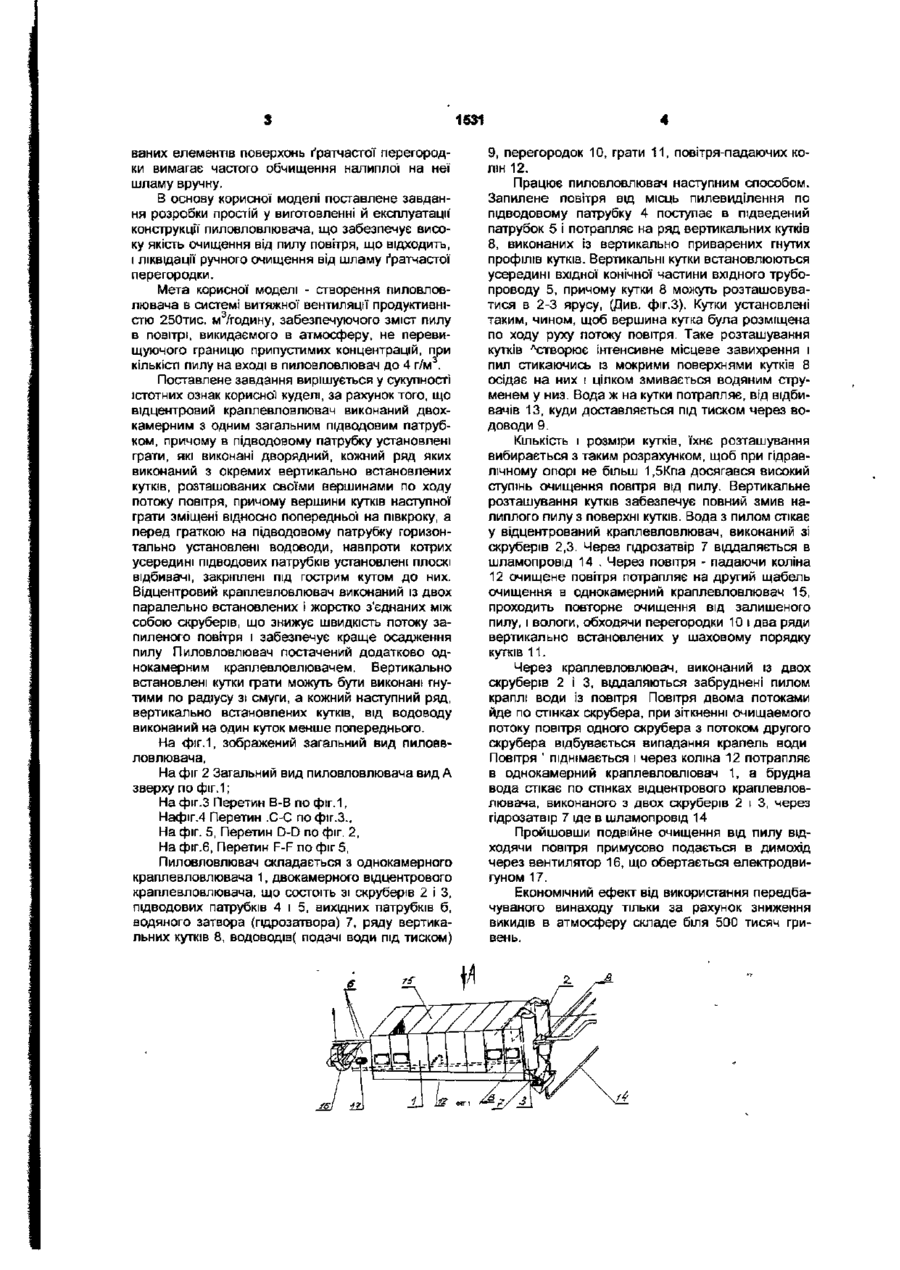

Текст
1 Пиловловлювач який містить відцентровий краплевловлювач, ПІДВІДНИЙ патрубок із встановленими всередині ґратами і ВІДВІДНИЙ патрубок, який відрізняється тим, що відцентровий краплевловлювач виконаний двокамерним з одним загальним ПІДВІДНИМ патрубком, причому в підвідному патрубку встановлені ґрати, які виконані дворядними, кожний ряд яких виконаний з окремих вертикально встановлених кутиків, розташованих своїми вершинами по ходу потоку по повітря, причому вершини кутиків наступних ґрат зміщені відносно попередніх на півкроку, а перед ґратами на підвідному патрубку горизонтально встановлені водоводи, навпроти котрих усередині ПІДВІДНИХ патрубків виконані плоскі відбивачі, закріплені під гострим кутом до них 2 Пиловловлювач за п 1, який відрізняється тим, що відцентровий краплевловлювач виконаний із двох паралельно встановлених і жорстко з'єднаних між собою скруберів 3 Пиловловлювач за п 1,2, який відрізняється тим, що він обладнаний додатково однокамерним краплевловлювачем 4 Пиловловлювач за п 1 2 3, який відрізняється тим що вертикально встановлені кутики ґрат можуть бути виконані гнутими по радіусу зі смуги 5 Пиловловлювач за п 1 , 2 , 3 4, який відрізняється тим, що кожний наступний ряд вертикально встановлених кутиків від водоводу виконаний на один кутик менше попереднього Корисна модель - пиловловлювач відноситься до області чорної металурги, зокрема до систем що забезпечують мокре видалення пилу в системах витяжної вентиляції виробництв з інтенсивним виділенням пилу Може бути використана у доменному виробництві при ПІДГОТОВЦІ і завантаженні залізорудної сировини в доменні печі Відомий скрубер для мокрого очищення газів від пилу, що містить корпус із вхідним патрубком, у якому встановлена похила перегородка, виконана у виді ділянок частина з яких розташована вертикально по ходу потоку газу і сепаратор (Див авторське свідоцтво колишнього СРСР №626795 Мкл В01Д 47/06) Нестачею цієї конструкції є те, що використання принципу змочування запиленого повітря з водою не забезпечує повного уловлювання пилу, тому що пил залізорудної сировини, що утвориться в чорній металургії труднозмочуваєма.у зв'язку з чим велика її частина залишається в повітрі Найбільш близьким аналогом корисної моделі, що заявляється, обраним за прототип розглядається відомий апарат типу МП-ВТИ (Пиловловлювач із відцентровим краплевловлювачемскрубером), який має грати встановлені в підводовому патрубку, зрошуваною водою зі спеціального бризкапьного пристрою, і однокамерного скрубера Основний принцип роботи апаратазрошення часток пилу в потоці повітря, уловлювання пилу і видалення забрудненої води в скрубері (Див наприклад, «Пилозловлення й очищення газів учорній металурги» М Я Юмашин м Москва Металургія, 1984 рік стор 151 «Відцентрові скрубери (пилозловлювачи) тип 5 МП-ВТИ) Нестачею пиловловлювача з відцентровим краплевловлювачем (Апарата МП-ВТИ) є - неповне видалення пилу в тангенціальному однокамерному скрубері через велику швидкість потоку запиленого повітря що не встигає осаджуватися і труднозмочуваємості пилу залізорудної сировини, - швидке заростання горизонтально розташо CO ю 1531 ваних елементів поверхонь ґратчастої перегородки вимагає частого обчищення налиплої на неї шламу вручну. В основу корисної моделі поставлене завдання розробки простій у виготовленні й експлуатації' конструкцГі' пиловловлювача, що забезпечує високу якість очищення від пилу повітря, що відходить, і ліквідації ручного очищення від шламу ґратчастої перегородки. Мета корисної моделі - створення пиловловлювача в системі витяжної вентиляції продуктивністю 250тис. м3/годину, забезпечуючого зміст пилу в повітрі, викидаємого в атмосферу, не перевищуючого границю припустимих концентрацій, при кількісті пилу на вході в пиловловлювач до 4 г/м3. Поставлене завдання вирішується у сукупності істотних ознак корисної куделі, за рахунок того, що відцентровий краллевловлювач виконаний двохкамерним з одним загальним підводовим патрубком, причому в підводовому патрубку установлені грати, які виконані дворядний, кожний ряд яких виконаний з окремих вертикально встановлених кутків, розташованих своїми вершинами по ходу потоку повітря, причому вершини кутків наступної грати зміщені відносно попередньої на півкроку, а перед граткою на підводовому патрубку горизонтально установлені водоводи, навпроти котрих усередині підводових патрубків установлені плоскі відбивачі, закріплені під гострим кутом до них. Відцентровий краплевлоалювач виконаний із двох паралельно встановлених І жорстко з'єднаних між собою скруберів, що знижує швидкість потоку запиленого повітря і забезпечує краще осадження пилу Пиловловлювач постачений додатково однокамерним краплевловлювачем. Вертикально встановлені кутки грати можуть бути виконані гнутими по радіусу зі смуги, а кожний наступний ряд, вертикально встановлених кутків, від водоводу виконаний на один куток менше попереднього. На фіг.1, зображений загальний вид пиловвловлювача, На фіг 2 Загальний вид пиловловлювача вид А зверху по фіг.1; На фіг.З Перетин В-В по фіг.1, Нафіг.4 Перетин .С-С пофіг.З., На фіг. 5, Перетин D-D по фіг. 2, На фіг.6, Перетин F-F по фіг 5, Пиловловлювач складається з однокамерного краплевловлювача 1, двокамерного відцентрового краплевловлювача, що состоіть зі скруберів 2 і З, підводових патрубків 4 і 5, вихідних патрубків б, водяного затвора (пдрозатвора) 7, ряду вертикальних кутків 8, водоводів( подачі води під тиском) 9, перегородок 10, грати 11, повітря-падаючих колж 12. Працює пиловловлювач наступним способом. Запилене повітря від місць пилевиділення по підводовому патрубку 4 поступає в підведений патрубок 5 і потрапляє на ряд вертикальних кутків 8, виконаних із вертикально приварених гнутих профілів кутків. Вертикальні кутки встановлюються усередині вхідної конічної частини вхідного трубопроводу 5, причому кутки 8 можуть розташовуватися в 2-3 ярусу, (Див. фіг.З). Кутки установлені таким, чином, щоб вершина кутка була розміщена по ходу руху потоку повітря. Таке розташування кутків лстворює Інтенсивне місцеве завихрення і пил стикаючись із мокрими поверхнями кутків 8 осідає на них і цілком змивається водяним струменем у низ. Вода ж на кутки потрапляє, від відбивачів 13, куди доставляється під тиском через водоводи 9. Кількість і розміри кутків, їхнє розташування вибирається з таким розрахунком, щоб при гідравлічному опорі не більш 1,5Кпа досягався високий ступінь очищення повітря від пилу. Вертикальне розташування кутків забезпечує повний змив налиплого пилу з поверхні кутків. Вода з пилом стікає у відцентрований краплевловлювач, виконаний зі скруберів 2,3. Через гідрозатвір 7 віддаляється в шламопровід 14 . Через повітря - падаючи коліна 12 очищене повітря потрапляє на другий щабель очищення в однокамерний краплевловлювач 15, проходить повторне очищення від залишеного пилу, і вологи, обходячи перегородки 10 і два ряди вертикально встановлених у шаховому порядку кутків 11. Через краплевловлювач, виконаний із двох скруберів 2 і 3, віддаляються забруднені пилом краплі води із повітря Повітря двома потоками йде по стінках скрубера, при зіткненні очищаемого потоку повітря одного скрубера з потоком другого скрубера відбувається випадання крапель води Повітря ' піднімається і через коліна 12 потрапляє в однокамерний краплевловлювач 1, а брудна вода стікає по стінках відцентрового краплевловлювача, виконаного з двох скруберів 2 і 3, через гідрозатвір 7 іде в шламопровід 14 Пройшовши подвійне очищення від пилу відходячи повітря примусово подається в димохід через вентилятор 16, що обертається електродвигуном 17. Економічний ефект від використання передбачуваного винаходу тільки за рахунок зниження викидів в атмосферу складе біля 500 тисяч гривень. 1531 3-3 1531 — P ^ И —— Н mm • » M • ШШ m — L. •—— - J ' Н mz 1 ™ — —і ,1 _ ™ ' — — — — , ,1, ФІГ 4 -•25 ФіГ.5 10 1531 F-F / \ / \ / \ / \ ФІГ 6 / \ / \ / \ / \ / \ ДП «Український інститут промислової власності» {Укрпатент) вул. Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюTsarytsyn Yevhen Oleksandrovych, Peftiev Ihor Mykhailovych, Irkha Viktor Mykolaiovych, Sheltik Valerii Anatoliiovych, Zaika Volodymyr Yakovych
Автори російськоюЦарицин Евгений Александрович, Пефтиев Игорь Михайлович, Ирха Виктор Николаевич, Шелтик Валерий Анатольевич, Зайка Владимир Якович
МПК / Мітки
МПК: B01D 47/00
Мітки: пиловловлювач
