Гідросистема

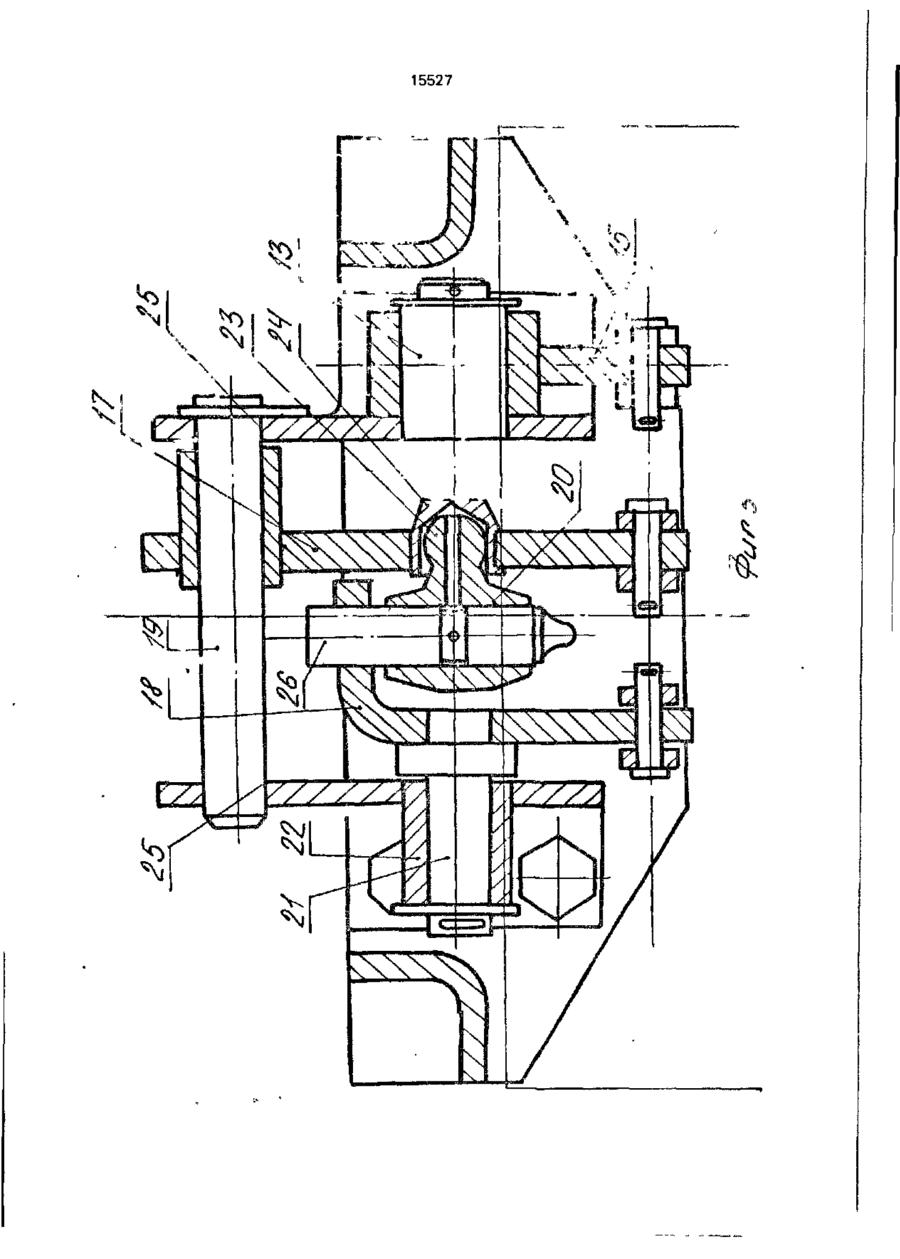

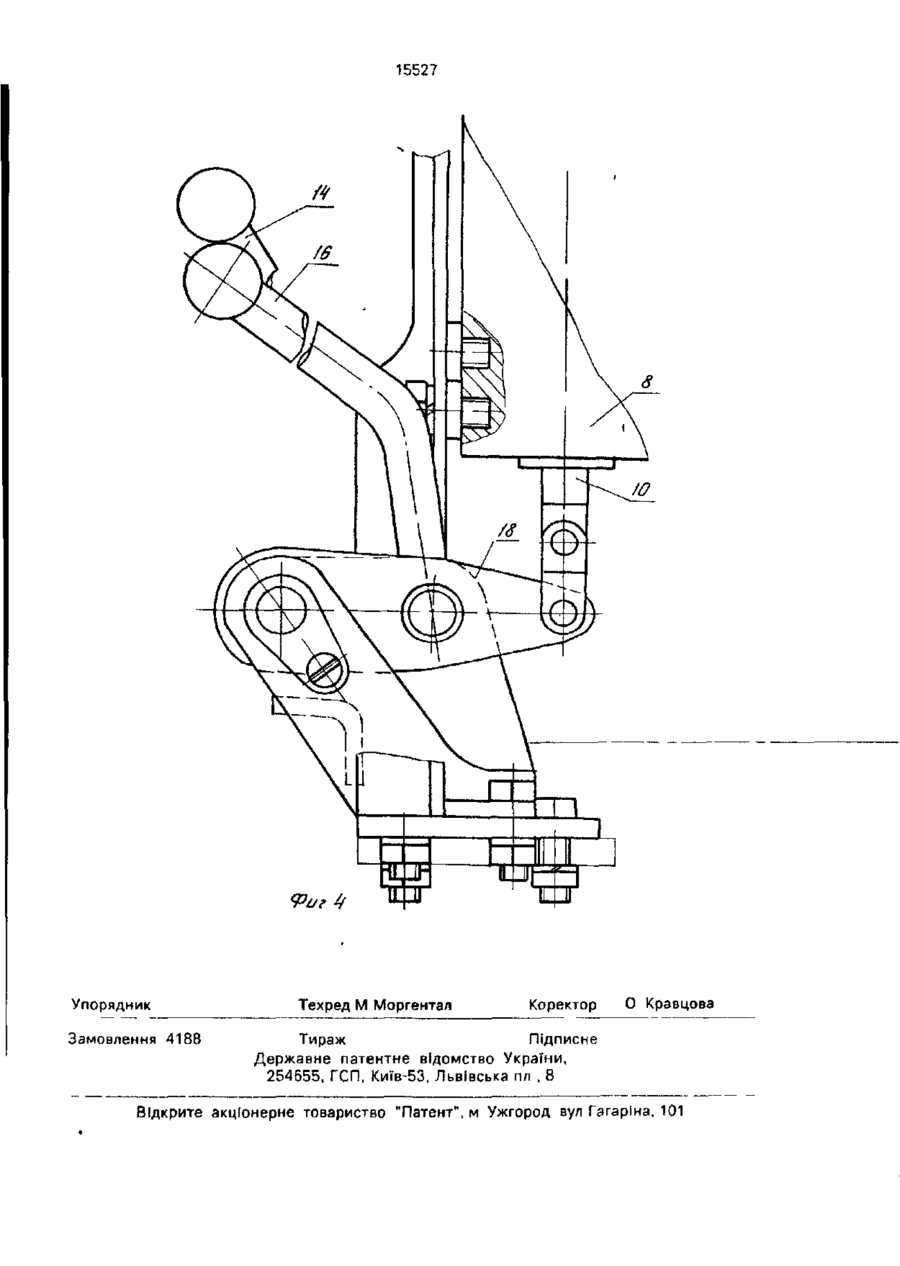

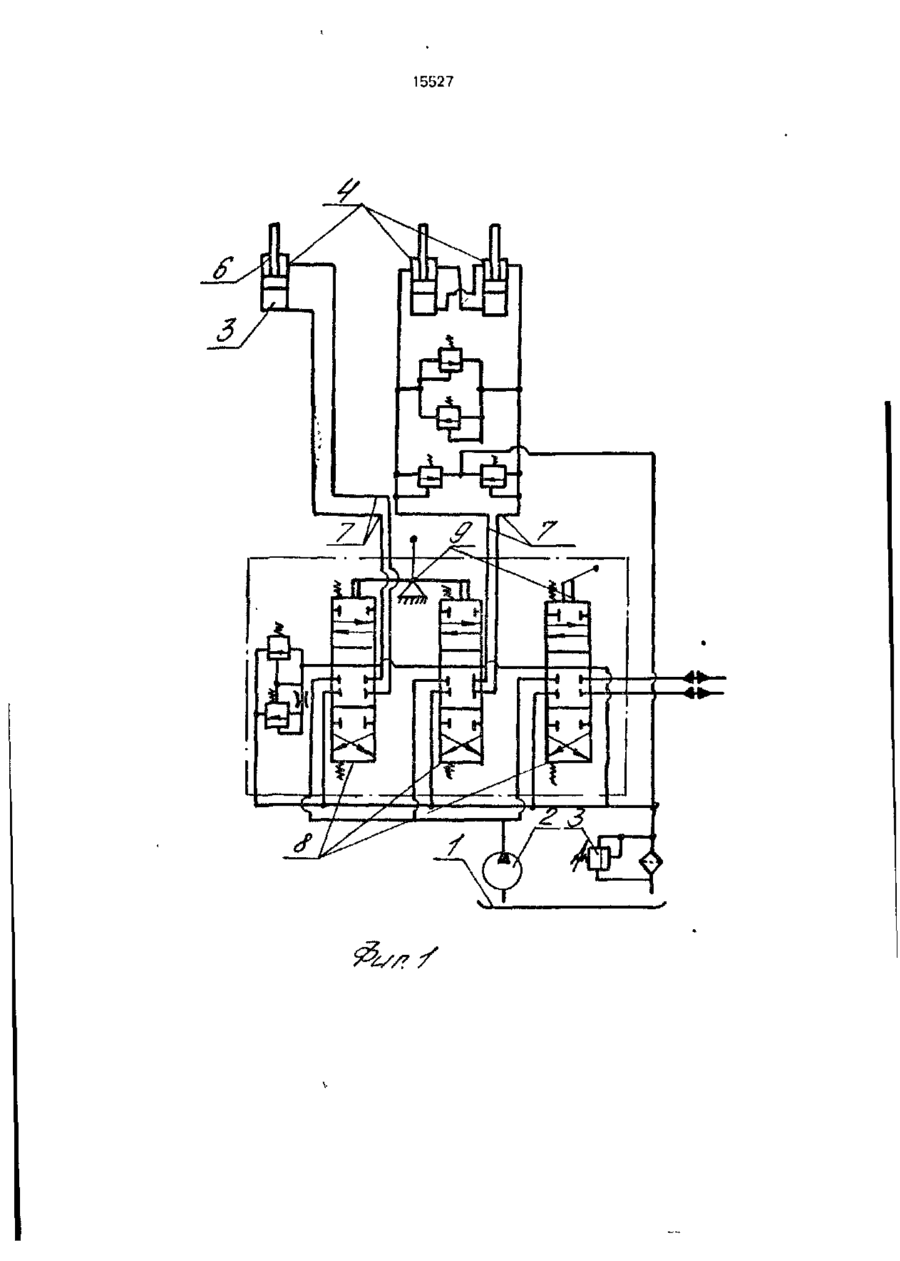

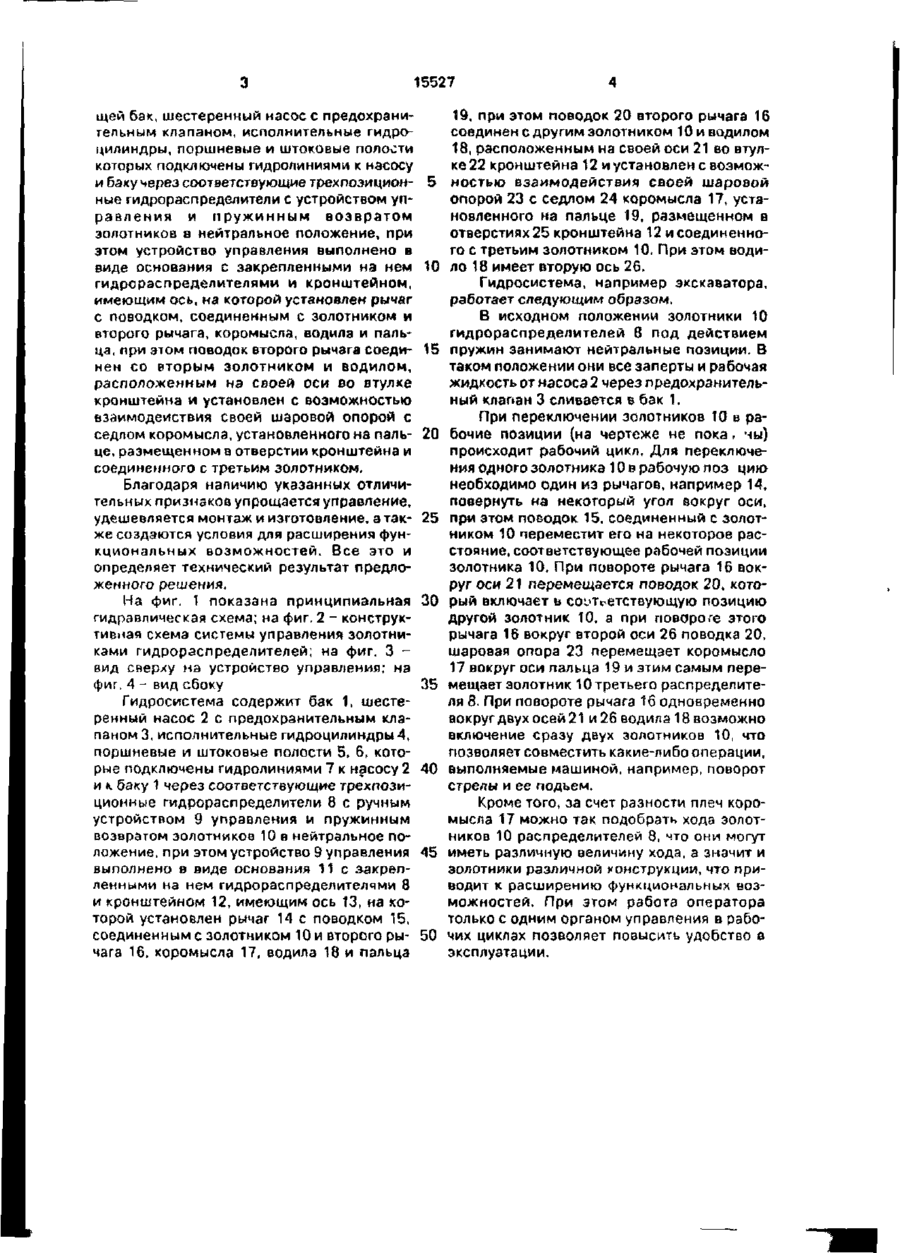

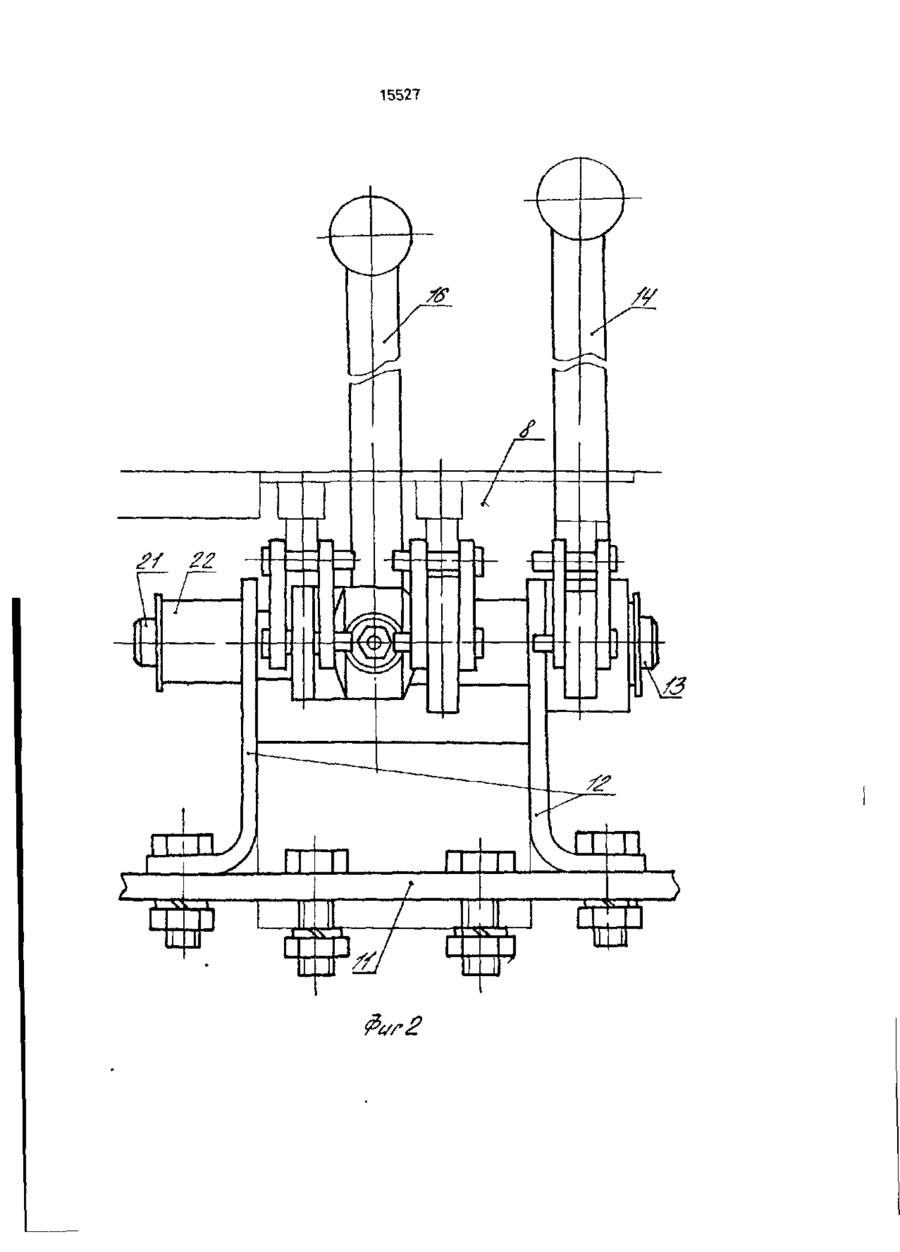

Гидросистема, содержащая бак, шестеренный насос с предохранительным клапаном, исполнительные гидроцилиндры, поршневые и штоковые полосы которых подключены гидролиниями к насосу и баку через соответствующие трехпозиционные гидрораспределители с устройством управления и пружинным возвратом золотников в нейтральное положение, о т л и ч а ю щ а яся тем, что устройство управления выполнено в виде основания с закрепленными на нем гидрораспределителями и кронштейном, имеющим ось, на которой установлен рычаг с поводком, соединенным с золотником и второго рычага, коромысла, водила и пальца, при этом поводок второго рычага соединен с другим золотником и водилом, расположенным на своей оси во втулке кронштейна и установлен с возможностью взаимодействия своей шаровой опорой с седлом коромысла, установленного на пальце, размещенном в отверстиях кронштейна и соединенного с третьим золотником, С сл ел го Изобретение относится к области гидропривода и может быть применено в гидросистемах тракторов, сельхозмашин, строительных машин и других транспортных средств. Наиболее близким по своей технической сущности и достигаемому результату к заявленному является гидросистема, содержащая бак, шестеренный насос с предохранительным клапаном, исполнительные гидроцилиндры, поршневые и штоковые полости которых подключены гидролиниями к насосу и баку через соответствующие трехпозиционные распределители с ручным устройством управления и пружинным возвратом золотников в нейтральное положение. (Экскаватор одноковшовый ЭО-2611Б-3. Техническое описание и инст рукция по эксплуатации. Житомир, 1988, с.22,26, рис.5, 8), Недостатком прототипа также является сложность в управлении из-за большого количества рычагов управления, соответствующего количеству золотников, большие габариты пульта управления, ограниченные функциональные возможности из-за невозможности одновременного управления несколькими золотниками - совмещения операций. Изобретение направлено на достижение следующих технических результатов: повышение надежности, удобства эксплуатации и расширение функциональных возможностей и упрощение конструкции. Указанный технический результат достигается тем, что в гидросистеме, содержа О 15527 щей бак, шестеренный насос с предохранительным клапаном, исполнительные гидроцилиндры, поршневые и штоковые полости которых подключены гидропиниями к насосу и баку через соответствующие трех пози цион- Б ные гидрораспределители с устройством управления и пружинным возвратом золотников а нейтральное положение, при этом устройство управления выполнено в виде основания с закрепленными на нем 10 гидрораспределителями и кронштейном, имеющим ось, на которой установлен рычаг с поводком, соединенным с золотником и второго рычага, коромысла, водила и пальца, при эюм поводок второго рычага соеди- 15 нен со вторым золотником и водилом, расположенным на своей оси во втулке кронштейна и установлен с возможностью взаимодействия своей шаровой опорой с седлом коромысла, установленного на паль- 20 це, размещенном в отверстии кронштейна и соединенного с третьим золотником. 19, при этом поводок 20 второго рычага 16 соединен с другим золотником 10 и водилом 18, расположенным на своей оси 21 во втулке 22 кронштейна 12 и установлен с возможностью взаимодействия своей шаровой опорой 23 с седлом 24 коромысла 17, установленного на пальце 19, размещенном в отверстиях 25 кронштейна 12 и соединенного с третьим золотником 10. При этом водило 18 имеет вторую ось 26. Гидросистема, например экскаватора, работает следующим образом. В исходном положении золотники 10 гидрораспределителей 8 под действием пружин занимают нейтральные позиции. В таком положении они все заперты и рабочая жидкость от насоса 2 через предохранительный клапан 3 сливается в бак 1. При переключении золотников ТО в рабочие позиции (на чертеже не пока - чы) происходит рабочий цикл. Для переключения одного золотника 10 в рабочую поз цию необходимо один из рычагов, например 14, повернуть на некоторый угол вокруг оси, при этом посодок 15, соединенный с золотником 10 переместит его на некоторое расстояние, соответствующее рабочей позиции золотника 10. При повороте рычага 16 вокруг оси 21 перемещается поводок 20, который включает в соответствующую позицию другой золотник 10, а при повороте этого рычага 16 вокруг второй оси 26 поводка 20, шаровая опора 23 перемещает коромысло 17 вокруг оси пальца 19 и этим самым перемещает золотник 10 третьего распределителя 8, При повороте рычага 16 одновременно вокруг двух осей 21 и 26 водила 18 возможно включение сразу двух золотников 10, что позволяет совместить какие-либо операции, выполняемые машиной, например, поворот стрелы и ее подьем. Благодаря наличию указанных отличительных признаков упрощается управление, удешевляется монтаж и изготовление, а так- 25 же создаются условия для расширения функциональных возможностей. Все это и определяет технический результат предложенного решения. Из фиг. 1 показана принципиальная 30 гидравлическая схема; на фиг. 2 - конструктивная схема системы управления золотниками гидрораспределителей; на фиг. 3 вид сверху на устройство управления; на фиг. 4 - вид сбоку 35 Гидросистема содержит бак 1, шестеренный насос 2 с предохранительным клапаном 3, исполнительные гидроцилиндры 4, поршневые и штоковые полости 5, 6, которые подключены гидролиниями 7 к насосу 2 40 и к. баку 1 через соответствующие трехлозиционные гидрораспределители 8 с ручным Кроме того, за счет разности плеч короустройством 9 управления и пружинным мысла 17 можно так подобрать хода золотвозвратом золотников 10 в нейтральное поников 10 распределителей 8, что они могут ложение, при этом устройство 9 управления 45 иметь различную величину хода, а значит и выполнено в виде основания 11 с закрепзолотники различной конструкции, что приленными на нем гидрораспределителчми 8 водит к расширению функциональных вози кронштейном 12, имеющим ось 13, на коможностей. При этом работа оператора торой установлен рычаг 14 с поводком 15, только с одним органом управления в рабосоединенным с золотником 10 и второго ры- 50 чих циклах позволяет повысить удобство в чага 16, коромысла 17, водила 18 и пальца эксплуатации. 15527 15527 far 2 15527 $ ! V 4V 2S5>S ч г: \ N І У> I У/77. Ч 1 2 ІЖ^ і и ^ ^ 15527 Упорядник Замовлення 4188 Техред М Моргентал Коректор О Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород вул Гагаріна, 101
