Деформаційний шов будови

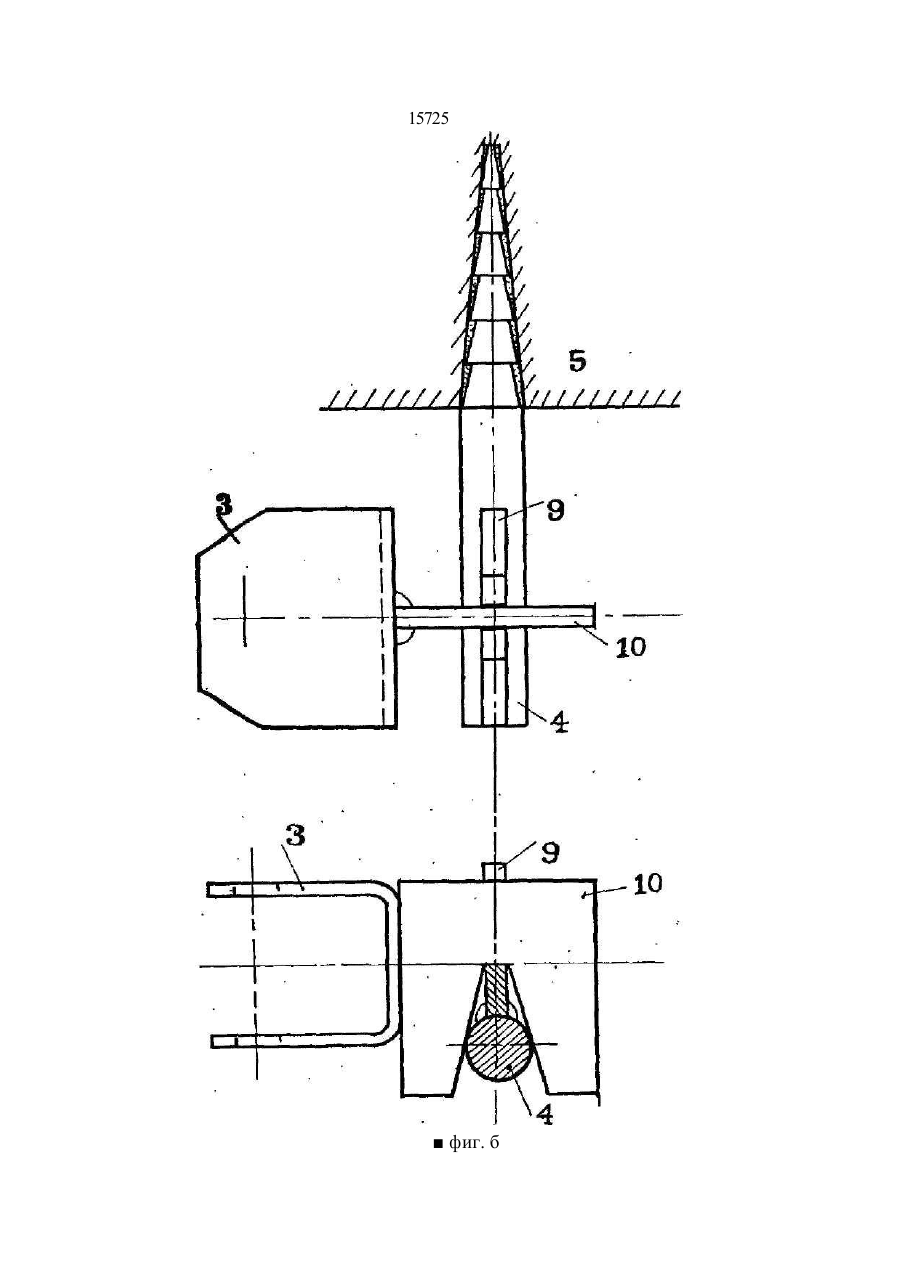

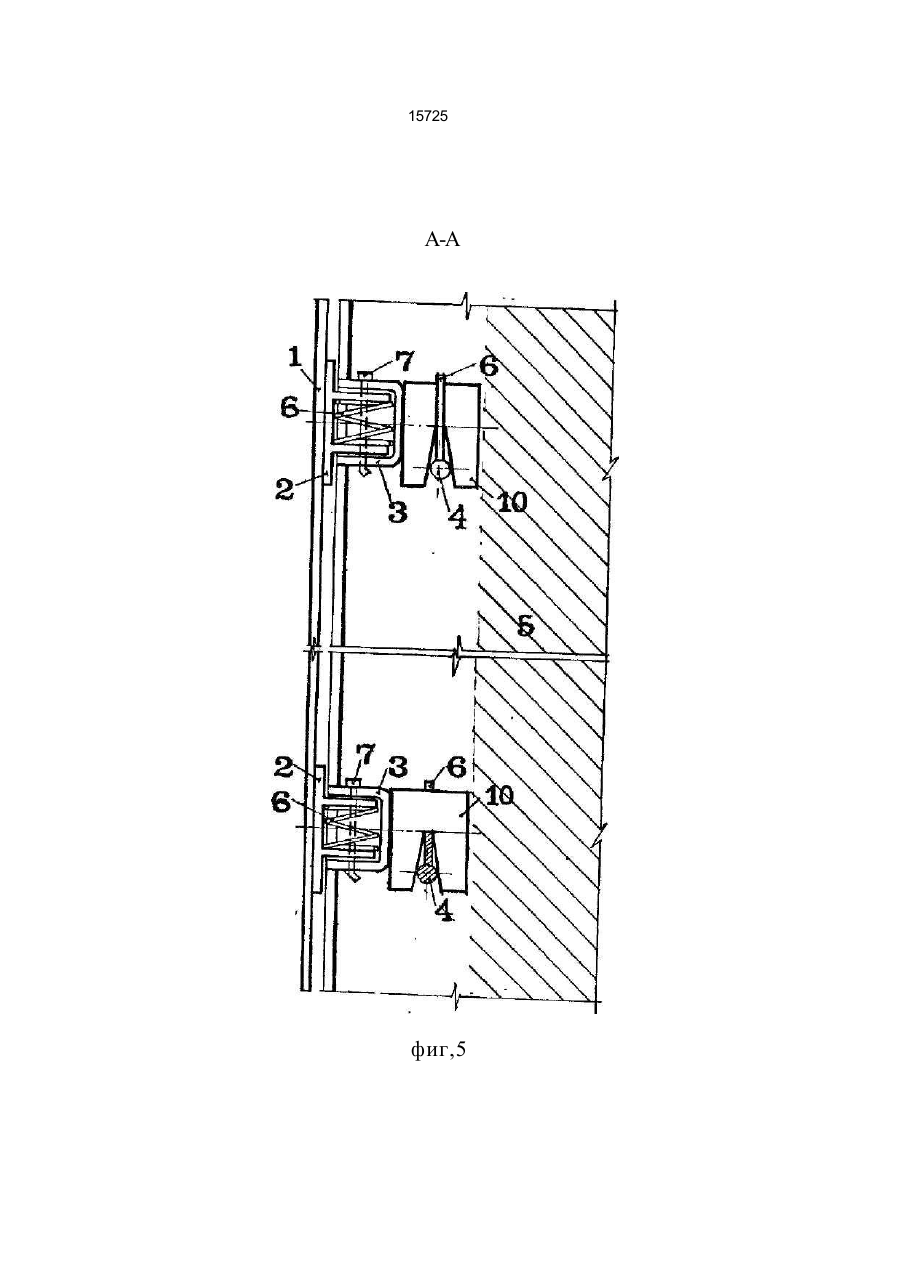

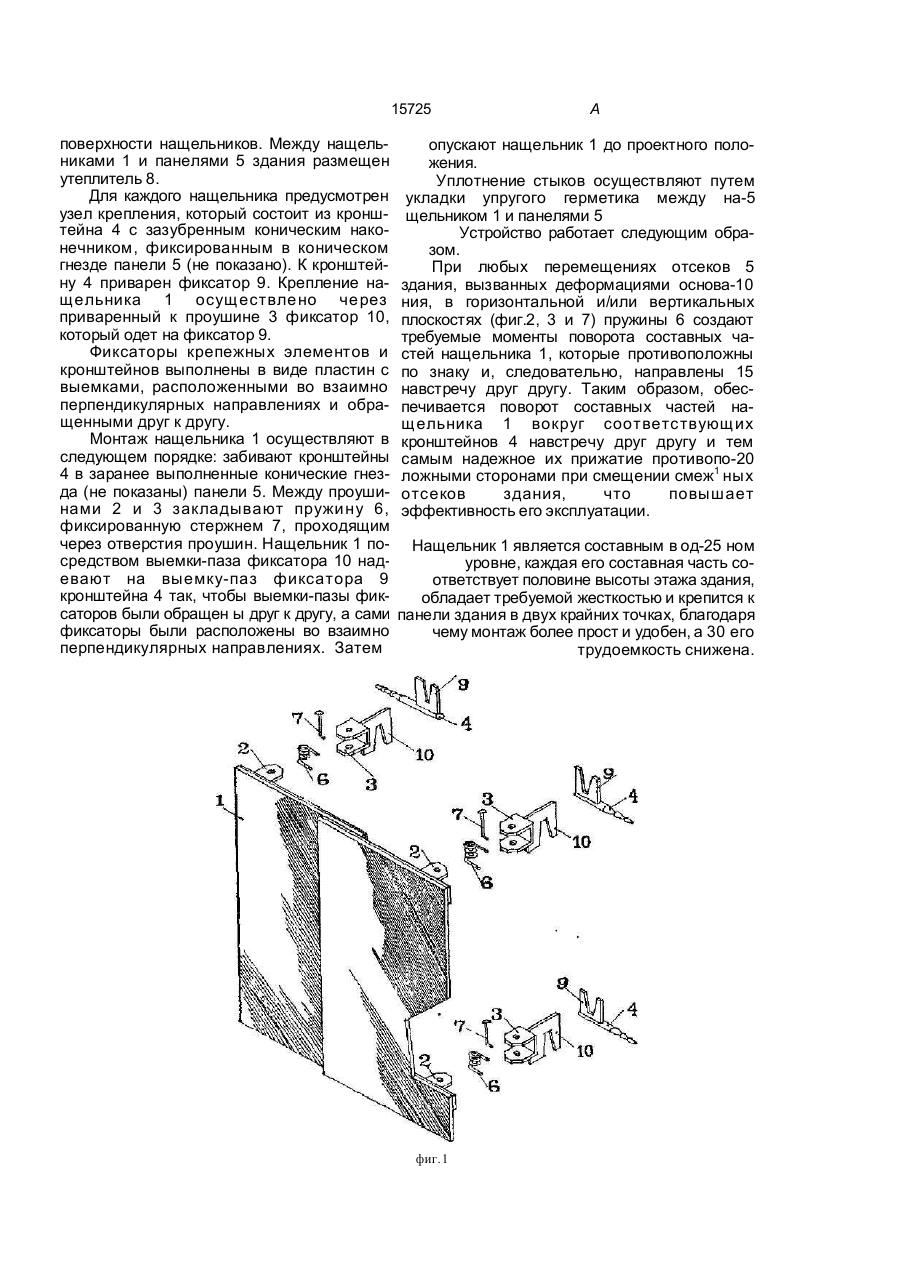

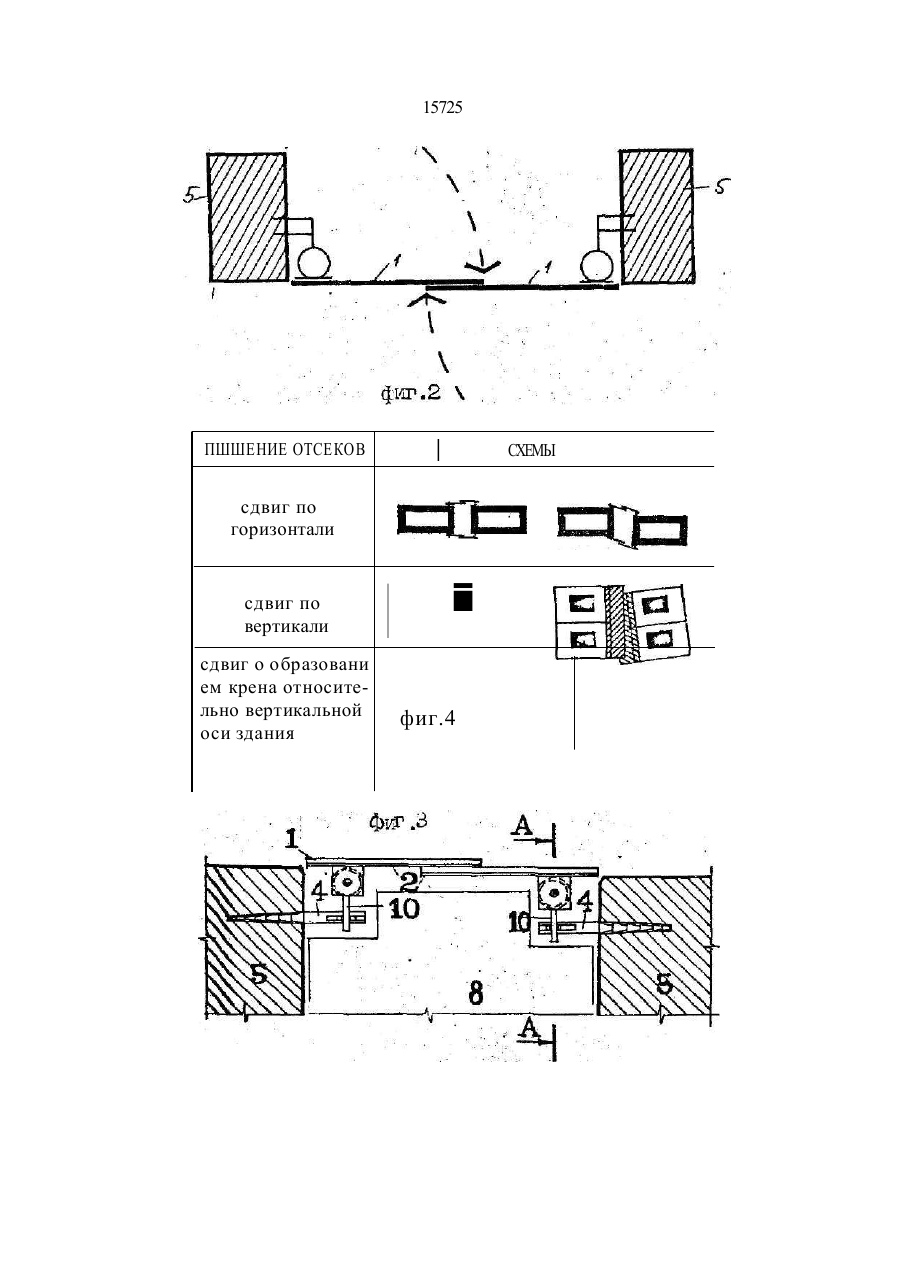

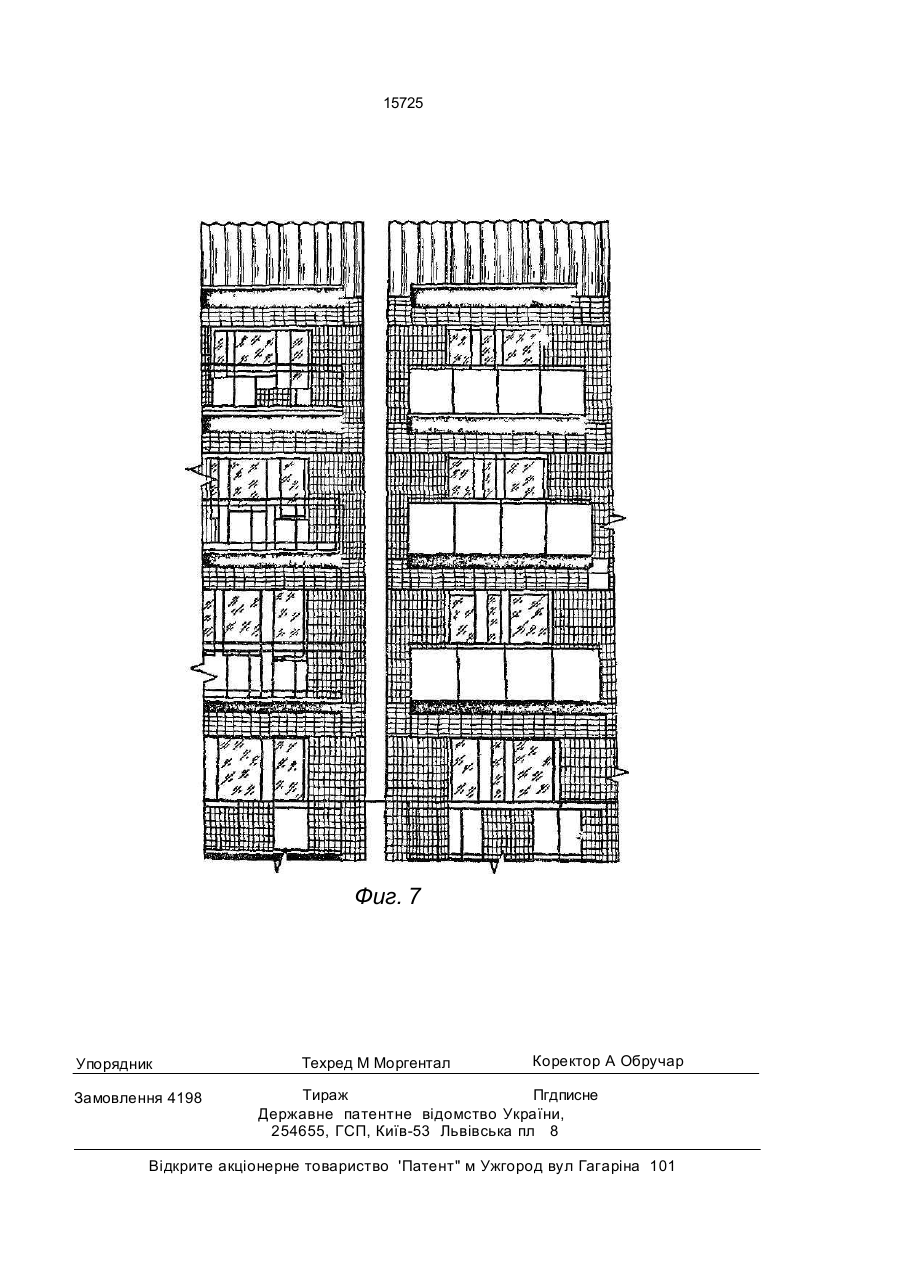

Деформационный шов здания, включа ющий листовые нащельники, прижатые про тивоположными сторонами друг к другу, прикрепленные расположенными вдоль них крепежными элементами к захватам с фиксаторами и заанкеренными в панели кронштейнами с фиксаторами, отличающийс я тем, что нащельники выполнены по высоте, равной половине высоты этажа здания, и установлены на захватах симметрично относительно оси, перпендикулярной плоскости листовых нащельников, причем фиксаторы крепежных элементов и кронштейнов выполнены в виде пластин с выемками, расположенными во взаимно перпендикулярных направлениях и обращенными друг к другу. С > Изобретение относится к области строительства и может быть использовано при устройстве вертикальных деформационных швов зданий, в том числе возводимых на просадочных грунтах и над горными выработками, а также в районах повышенной сейсмичности. Целью изобретения является повышение надежности, расширение области применения при повышении удобства и сокращении трудоемкости. На фиг.1 изображен деформационный шов. принципиальная схема устройства и детали крепежных элементов нащельника; на фиг.2 - принципиальная схема работы нэщельника вертикального деформационного шва; на фиг.З - схемы положения отсеков здания; на фиг 4 - крепежный узел нащельника; на фиг,5 - разрез А-А фиг.4; на фиг.6 - детали крепежных элементов нащельника; на фиг. 7 - вид деформационного шва. Деформационный шов здания между двумя его смежными отсеками включает листовой нащельник 1, который выполнен составным в одном уровне в виде двух половин, высота которых равна половине высоты этажа здания. Обе составные части листового нащельника через проушины 2 и 3 посредством кронштейнов 4. зафиксированных в панелях 5 смежных отсеков, прижаты противоположными сторонами друг к другу и взаимно удерживают друг друга в собранном (рабочем) положении усилиями цилиндрических пружин кручений 6. Пружина 6 размещена в зазоре между проушинами 2 и 3, имеет спрямленные концы крайних витков, которые через проушину 2 взаимодействуют с краем нащельника 1 и через проушину 3 - с кронштейном 4, и зафиксирована стержнем 7 относительно проушин 2 и 3. Нащельники установлены симметрично относительно плоскости, противоположной ел СЛ и» ы п 15725 поверхности нащельников. Между нащельниками 1 и панелями 5 здания размещен утеплитель 8. Для каждого нащельника предусмотрен узел крепления, который состоит из кронштейна 4 с зазубренным коническим наконечником, фиксированным в коническом гнезде панели 5 (не показано). К кронштейну 4 приварен фиксатор 9. Крепление нащельника 1 осуществлено через приваренный к проушине 3 фиксатор 10, который одет на фиксатор 9. Фиксаторы крепежных элементов и кронштейнов выполнены в виде пластин с выемками, расположенными во взаимно перпендикулярных направлениях и обращенными друг к другу. Монтаж нащельника 1 осуществляют в следующем порядке: забивают кронштейны 4 в заранее выполненные конические гнезда (не показаны) панели 5. Между проушинами 2 и 3 закладывают пружину 6, фиксированную стержнем 7, проходящим через отверстия проушин. Нащельник 1 посредством выемки-паза фиксатора 10 надевают на выемку-паз фиксатора 9 кронштейна 4 так, чтобы выемки-пазы фиксаторов были обращен ы друг к другу, а сами фиксаторы были расположены во взаимно перпендикулярных направлениях. Затем A опускают нащельник 1 до проектного положения. Уплотнение стыков осуществляют путем укладки упругого герметика между на-5 щельником 1 и панелями 5 Устройство работает следующим образом. При любых перемещениях отсеков 5 здания, вызванных деформациями основа-10 ния, в горизонтальной и/или вертикальных плоскостях (фиг.2, 3 и 7) пружины 6 создают требуемые моменты поворота составных частей нащельника 1, которые противоположны по знаку и, следовательно, направлены 15 навстречу друг другу. Таким образом, обеспечивается поворот составных частей нащельника 1 вокруг соответствующих кронштейнов 4 навстречу друг другу и тем самым надежное их прижатие противопо-20 ложными сторонами при смещении смеж1 ных отсеков здания, что повышает эффективность его эксплуатации. Нащельник 1 является составным в од-25 ном уровне, каждая его составная часть соответствует половине высоты этажа здания, обладает требуемой жесткостью и крепится к панели здания в двух крайних точках, благодаря чему монтаж более прост и удобен, а 30 его трудоемкость снижена. фиг.1 15725 ПШШЕНИЕ ОТСЕКОВ СХЕМЫ сдвиг по горизонтали сдвиг по вертикали сдвиг о образовани ем крена относительно вертикальной оси здания і фиг.4 15725 A-A фиг,5 15725 фиг. б 15725 Фиг. 7 Упорядник Замовлення 4198 Техред М Моргентал Коректор А Обручар Тираж Пгдписне Державне патентне відомство України, 254655, ГСП, Київ-53 Львівська пл 8 Відкрите акціонерне товариство 'Патент" м Ужгород вул Гагаріна 101
