Покрівля будови з внутрішнім водостоком

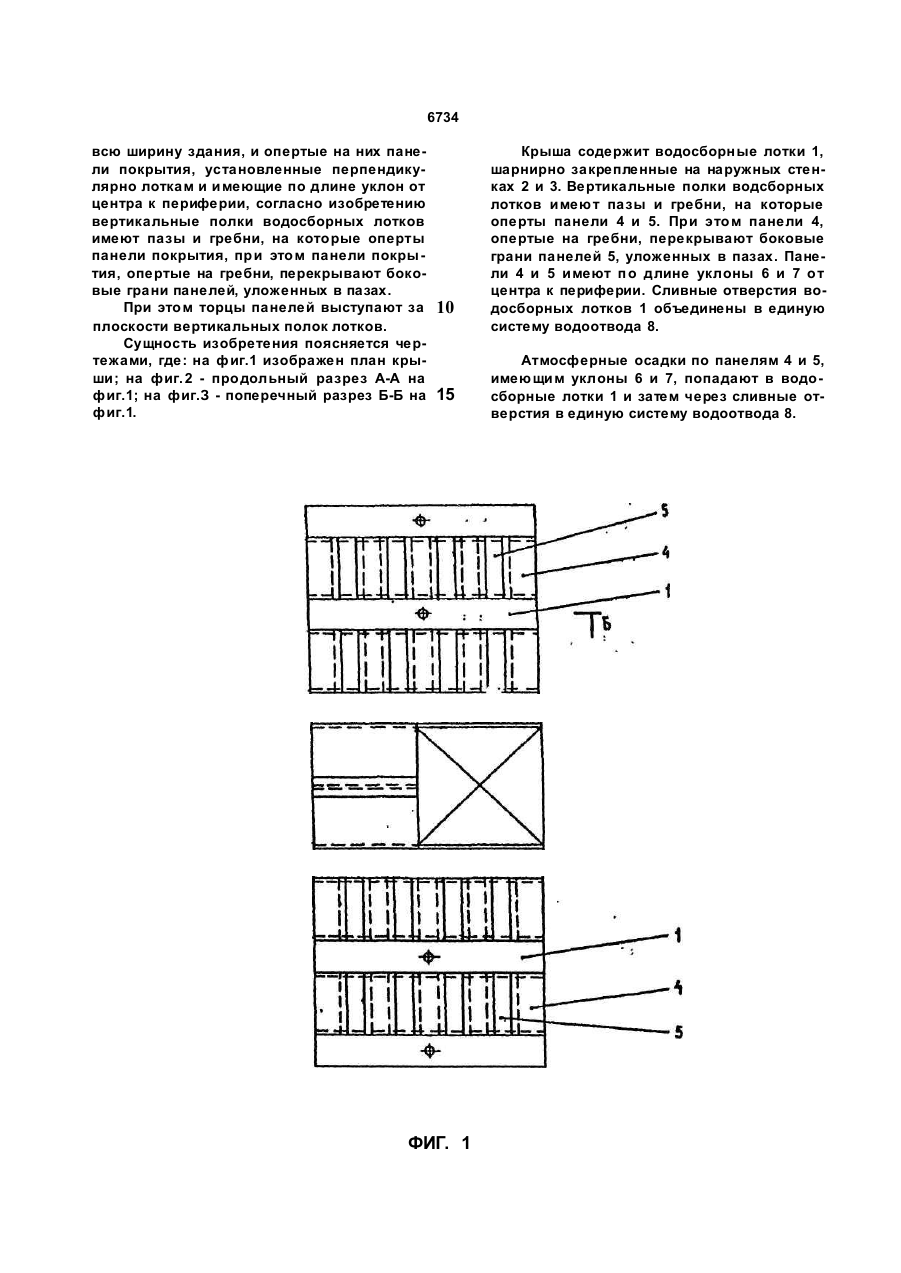

УКРАЇНА 09) У А сю 6734 СІ (5D5 Е04 BJLQ0____________ ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПОКРІВЛЯ БУДОВИ З ВНУТРІШНІМ ВОДОСТОКОМ 1 (20)94271025,31.08.93 (21)4955116/33 (22) 19.06.91,SU (46)29.12.94. Бюл. Ns 8-І (56) 1. Авторское свидетельство СССР Ns 709744, кл. Е 04 В 7/14, 1978. 2. Авторское свидетельство СССР N* 842155. кл. Є 04 В 7/00, 1973. (71) Головне управління проектних робіт по житлово-цивільному та комунальному будівництву "Київпроект" та Київський інженерно-будівельний інститут (72) Іванов Олександр Володимирович, Гордєєв Ігор Петрович, Кафієв Костянтин Петрович, Кардовський Юрій Миколайович, Ярмоленко Микола Григорович (73) Державний комунальний проектний комплекс "Київпроект", UA (57) 1. Крыша здания с внутренним водостоком, включающая водосборные лотки с водоприемными воронками, расположенными на всю ширину здания, и опертые на них панели покрытия, установленные перпендикулярно лоткам и имеющие по длине уклон от центра к периферии, о т л и ч а ю щ а я - с я тем, что вертикальные полки водосборных лотков имеют пазы и гребни, на которые оперты панели покрытия, при этом панели покрытия, опертые на гребни, перекрывают с боковые грани панелей, уложенных в пазах. 3 2. Крыша по п.1, о т л и ч а ю щ а я с я тем, что торцы панелей выступают за плоскости вертикальных полок лотков. С > Изобретение относится к области строительства и может быть использовано в качестве берулонных кровель. Известна крыша здания [1, содержащая кровельные панели, установленные с уклоном к водосливным отверстиям, под которым с зазором размещен водосборный лоток с водоприемными воронками. Недостатком данного технического решения является нерациональная многозвенная система отвода атмосферных осадков и ненадежная гидроизоляция стыков между кровельными панелями. Известна также крыша здания с внутренним водостоком [2], включающая водосборные лотки с водоприемными воронками, расположенными на всю ширину здания, и опертые на них панели покрытия, установленные перпендикулярно лоткам и имеющие по длине уклон от центра к периферии. Недостатком приведенной конструкции является использование в качестве гидрозащиты между кровельными панелями железобетонных нащельников, являющихся пассивной нагрузкой и выполняющих только ограждающие функции, что значительно снижает эксплуатационную надежность крыши. В основу изобретения поставлена задача создать конструкцию стыков между кровельными панелями и водосборными лотками, обеспечивающую водонепроницаемость, что позволит повысить эксплуатационную надежность крыши. Поставленная задача решается тем, что в крышке здания с внутренним водостоком, включающей водосборные лотки с водоприемными воронками, расположенными на О 6734 всю ширину здания, и опертые на них панели покрытия, установленные перпендикулярно лоткам и имеющие по длине уклон от центра к периферии, согласно изобретению вертикальные полки водосборных лотков имеют пазы и гребни, на которые оперты панели покрытия, при этом панели покрытия, опертые на гребни, перекрывают боковые грани панелей, уложенных в пазах. При этом торцы панелей выступают за 10 плоскости вертикальных полок лотков. Сущность изобретения поясняется чертежами, где: на фиг.1 изображен план крыши; на фиг. 2 - продольный разрез А-А на фиг.1; на фиг.З - поперечный разрез Б-Б на 15 фиг.1. ФИГ. 1 Крыша содержит водосборные лотки 1, шарнирно закрепленные на наружных стенках 2 и 3. Вертикальные полки водсборных лотков имеют пазы и гребни, на которые оперты панели 4 и 5. При этом панели 4, опертые на гребни, перекрывают боковые грани панелей 5, уложенных в пазах. Панели 4 и 5 имеют по длине уклоны 6 и 7 от центра к периферии. Сливные отверстия водосборных лотков 1 объединены в единую систему водоотвода 8. Атмосферные осадки по панелям 4 и 5, имеющим уклоны 6 и 7, попадают в водосборные лотки 1 и затем через сливные отверстия в единую систему водоотвода 8. 6734 А - А W ФИГ . г Б - Б 2v < ФИГ. г Упоря дник Н. Дюк ова Замовлення 642 Техред М.Моргентал w Коректор М. Куль Тираж Підписне Державне патентне ві домство Украї ни, 254655, ГСП, Киї в-53, Львівська пл„ 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
