Деформаційний шов будови

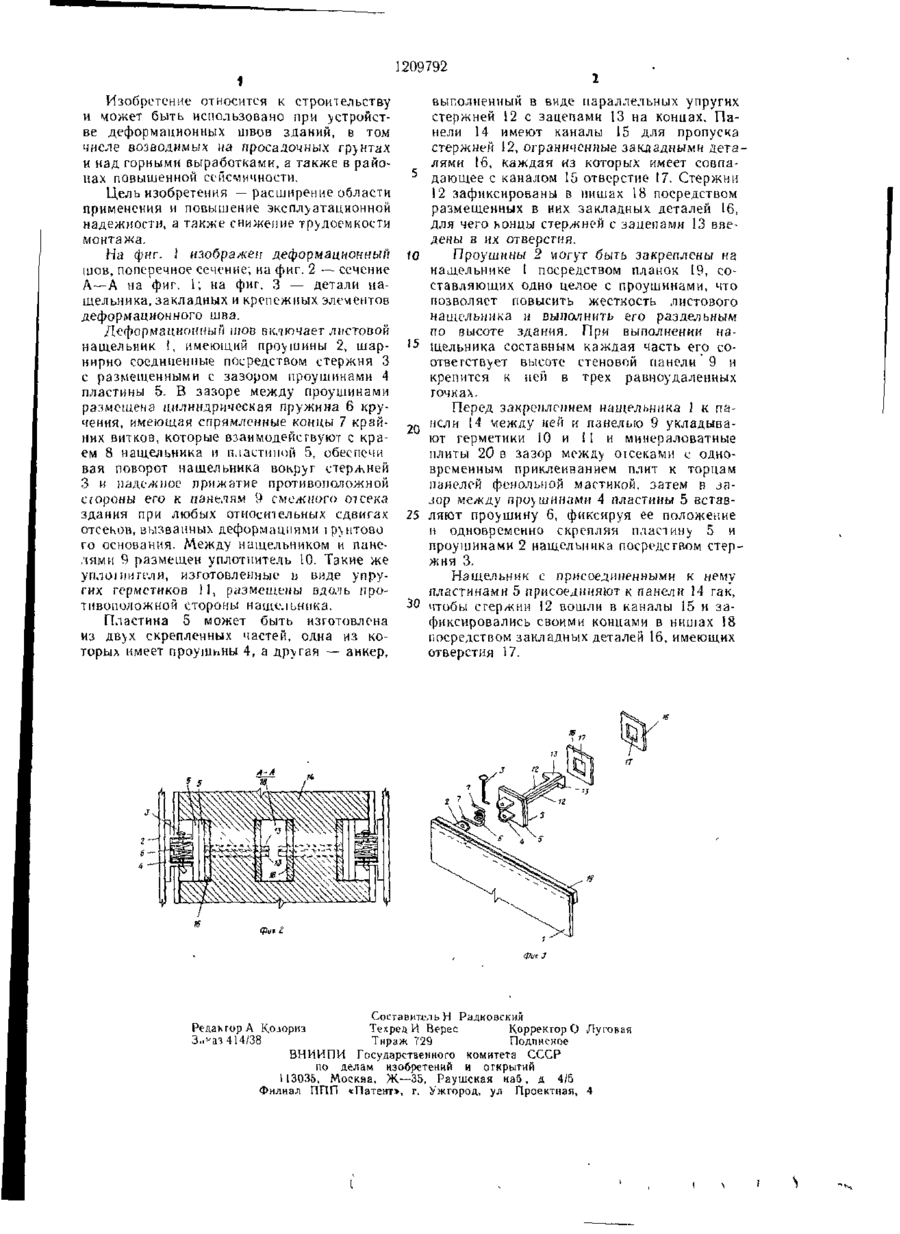

1 ДЕФОРМАЦИОННЫЙ ШОВ ЗДАНИЯ, включающий листовой нащельник, прикрепленный посредством расположенных вдоль него приливов к захватам заанкеренных в панели пластин и прижатый противоположной стороной через уплотнитель к панелям смежного отсека, отличающийся тем, что, с целью расширения области применения и повышения эксплуатационной надежности, приливы и захваты выполнены в виде расположенных с зазором парных проушин, шарнирно соединенных между собой стержнями, а нащельник снабжен упругими элементами, установлен ными со стороны крепления нащельника враспор между его краем и пластинами 2 Шов по п I, отличающийся тем, что упруїие элементы выполнены в виде цилиндрических пружин кручения, зафиксированных стержнями в зазорах между про ушинами и имеющих выпрямленные концы крайних витков, взаимодействующие с краем нащельника и пластинами 3 Шов по п 1, отличающийся тем, что, с целью снижения трудоемкости монтажа, анкера пластин выполнены в виде параллельных упругих стержней с зацепами на концах, а панели — с каналами для £ пропуска стержней и нишами с заклад- S ными деталями для фиксации концов стержней 4 Шов по п 1, отличающийся тем, что листовой нащельник выполнен составным по высоте здания, причем каждая составная часть его соответствует высоте стеновой панели о СО со N3 Фиг і 1 Изобретение относится к строительству и может быть использовано при устройстве деформационных швов зданий, в том числе возводимых на просадочных грунтах и над горными выработками, а также в районах повышенной сейсмичности, Цель изобретения — расширение области применения и повышение эксплуатационной надежности, а также снижение трудоемкости монтажа. На фиг. І изображен деформационный шов, поперечное сечение; на фиг. 2 — сечение А—А на фиг. 1; на фиг. 3 — детали нашельника, закладных и крепежных элементов деформационного шва. Деформационным шов включает листовой нащельник І, имеющий проушины 2, шарннрно соединенные посредством стержня 3 с размещенными с зазором проушинами 4 пластины 5. В зазоре между проушинами размешена цилиндрическая пружина 6 кручения, имеющая спрямленные концы 7 крайних витков, которые взаимодействуют с краем 8 нащельника и пластиной 5, обеспечи вая поворот нащельника вокруг стержней 3 и надежное прижатие противоположной стороны его к панелям 9 смежного отсека здания при любых относительных сдвигах отсеков, вызванных деформациями ірунтово го основания. Между нащельником и панелями 9 размещен уплотнитель 10. Такие же у плоти гели, изготовленные ь виде упругих герметиков 11, размещены вдоль противоположной стороны нащельника. Пластина 5 может быть изготовлена из двух скрепленных частей, одна из которых имеет проушьны 4, а другая — анкер, 1209792 5 to 15 20 25 30 2 выполненный в виде параллельных упругих стержней 12 с зацепами 13 на концах. Панели 14 имеют каналы 15 для пропуска стержней 12, ограниченные закладными деталями 16, каждая из которых имеет совпадающее с каналом 15 отверстие 17. Стержни !2 зафиксированы в нишах 18 посредством размещенных в них закладных деталей 16, для чего концы стержней с зацепами 13 введены в их отверстия. Проушины 2 могут быть закреплены на нащельнике I посредством планок 19, составляющих одно целое с проушинами, что позволяет повысить жесткость листового нательника и выполнить его раздельным по высоте здания. При выполнении нащельника составным каждая часть его соответствует высоте стеновой панели 9 и крепится к ней в трех равноудаленных точках. Перед закреплением нащельника 1 к панели 14 между ней и панелью 9 укладывают герметики 10 и 11 и минераловатные плиты 20 в зазор между оісеками с одновременным приклеиванием плит к торцам панелей фонольной мастикой, затем в зазор между проушинами 4 пластины 5 вставляют проушину 6, фиксируя ее положение и одновременно скрепляя пластину 5 и проушинами 2 нащельника посредством стержня 3, Нательник с присоединенными к нему пластинами 5 присоединяют к панели 14 гак, чтобы стержни 12 вошли в каналы 15 и зафиксировались своими концами в нишах 18 посредством закладных деталей 16, имеющих отверстия 17. Составитель Н Радковския Редактор А Ксиориз Техред И Верес Корректор О Луговая З..'аэ 414/38 Тираж 729 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г. Ужгород, у л Проектная, 4
