Складаний контейнер для текучих речовин

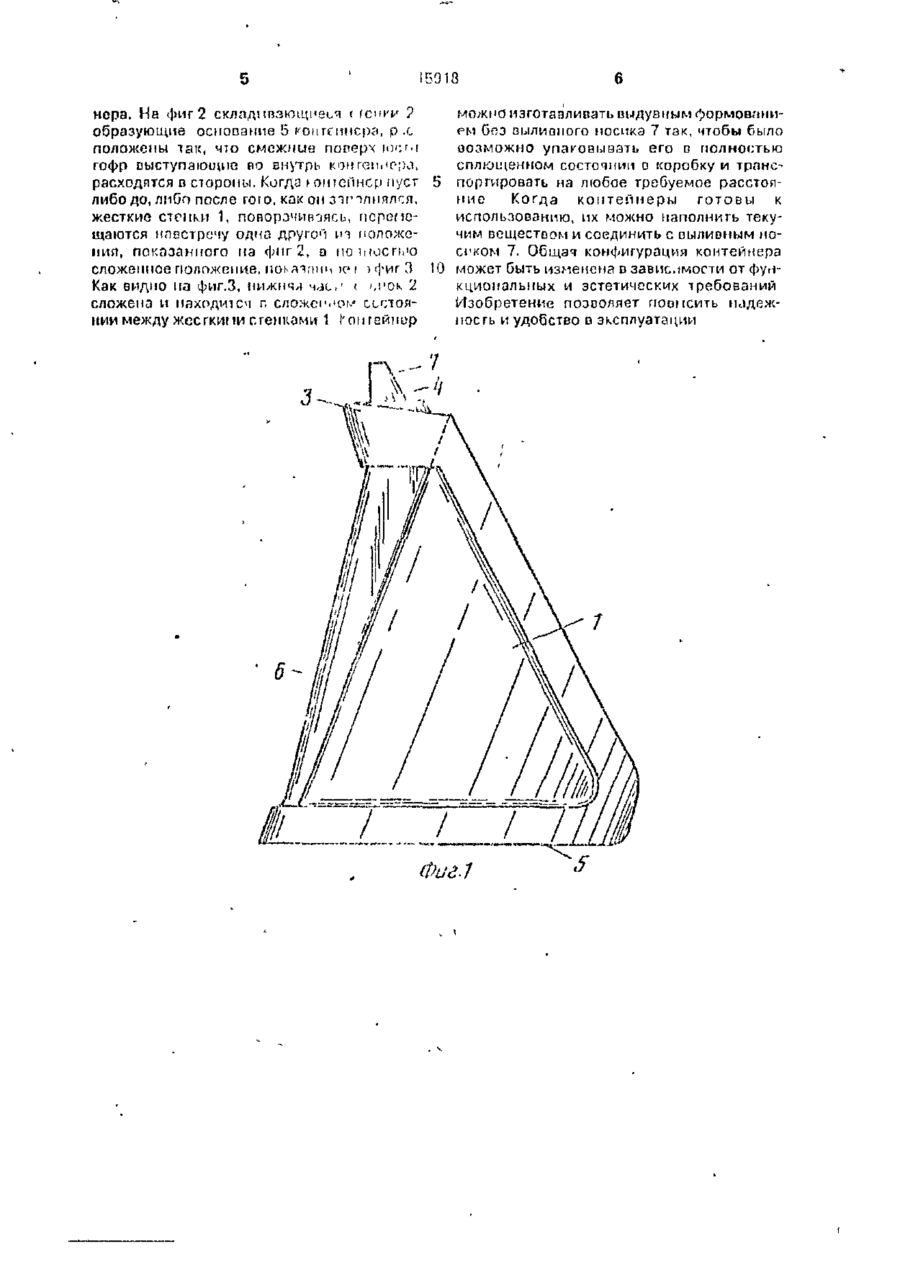

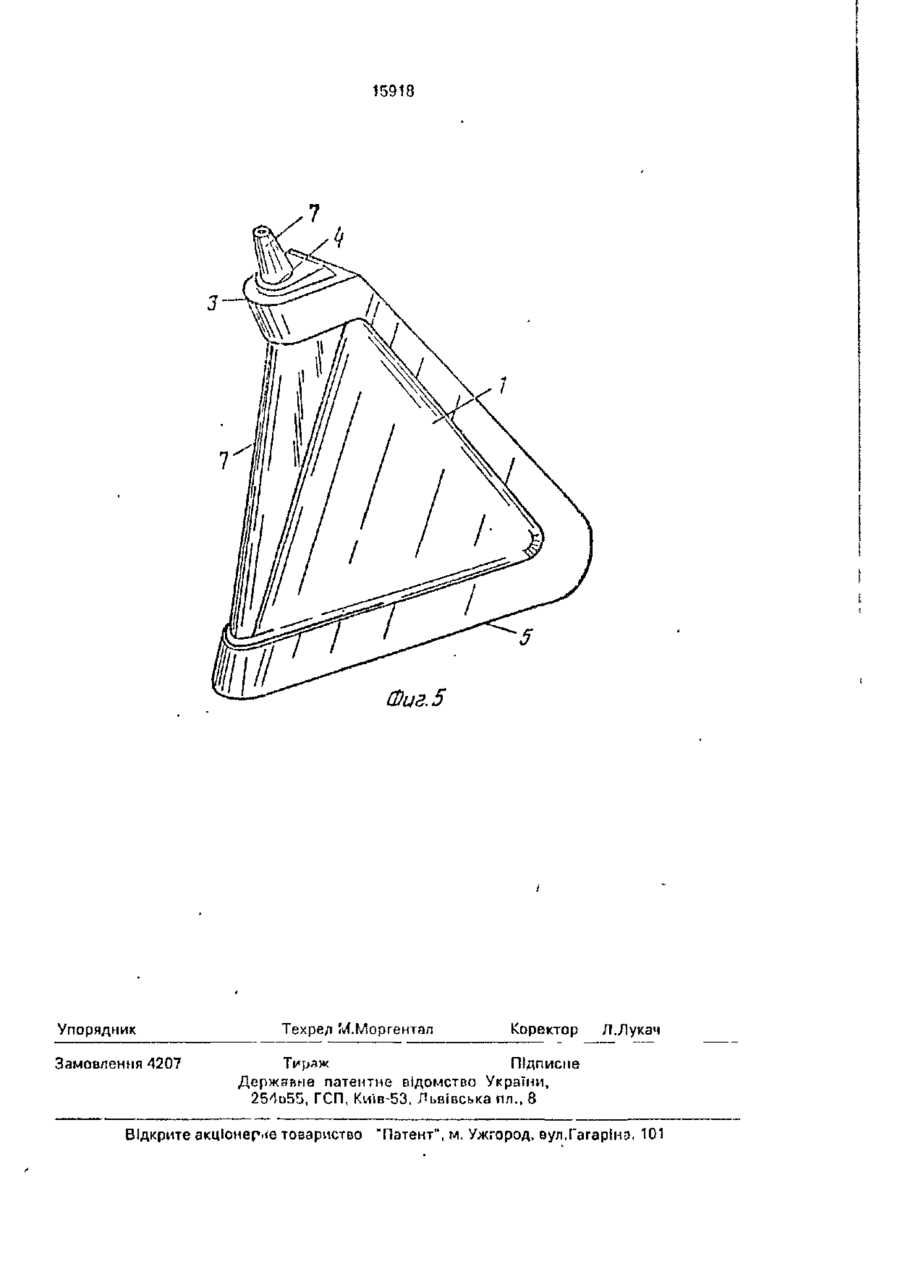

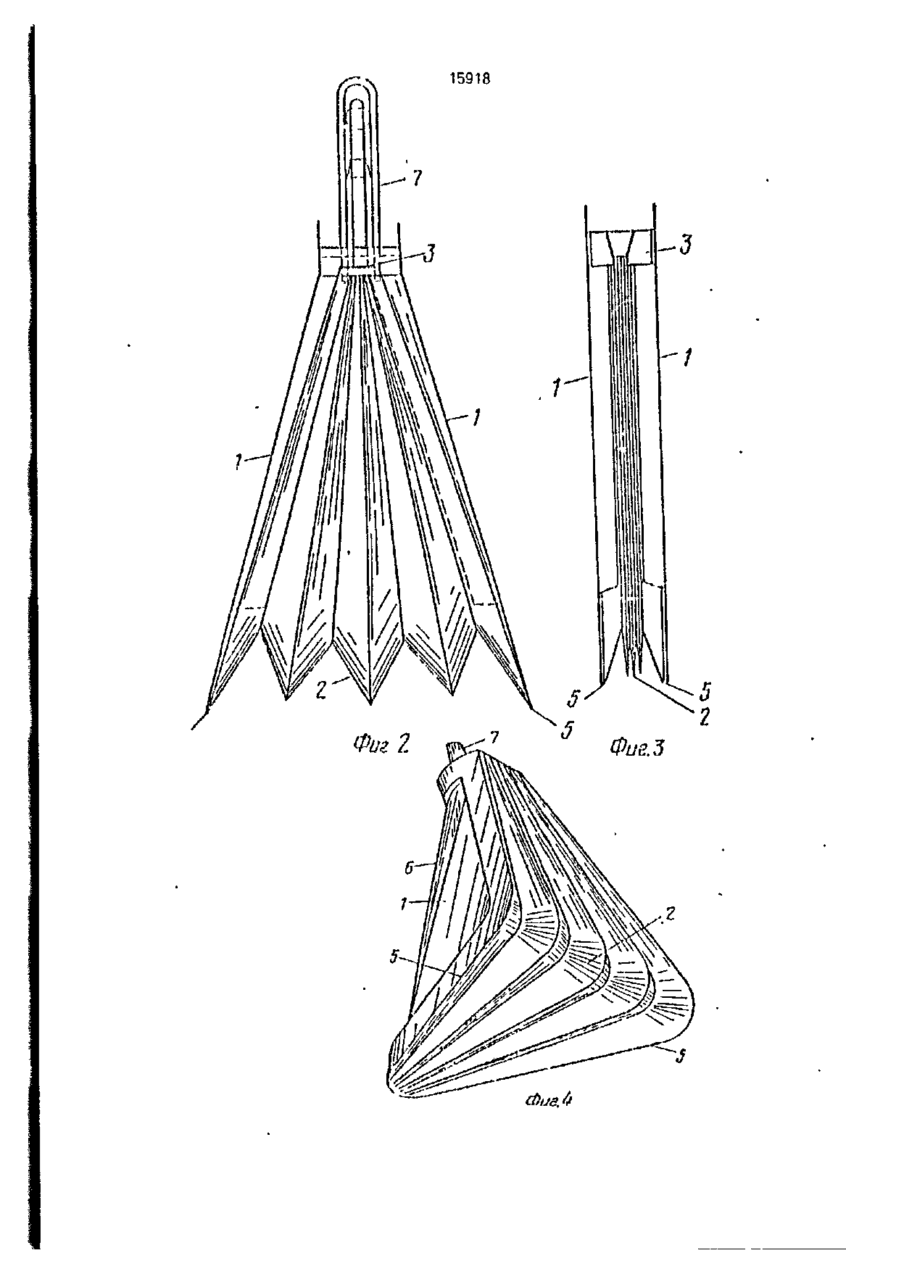

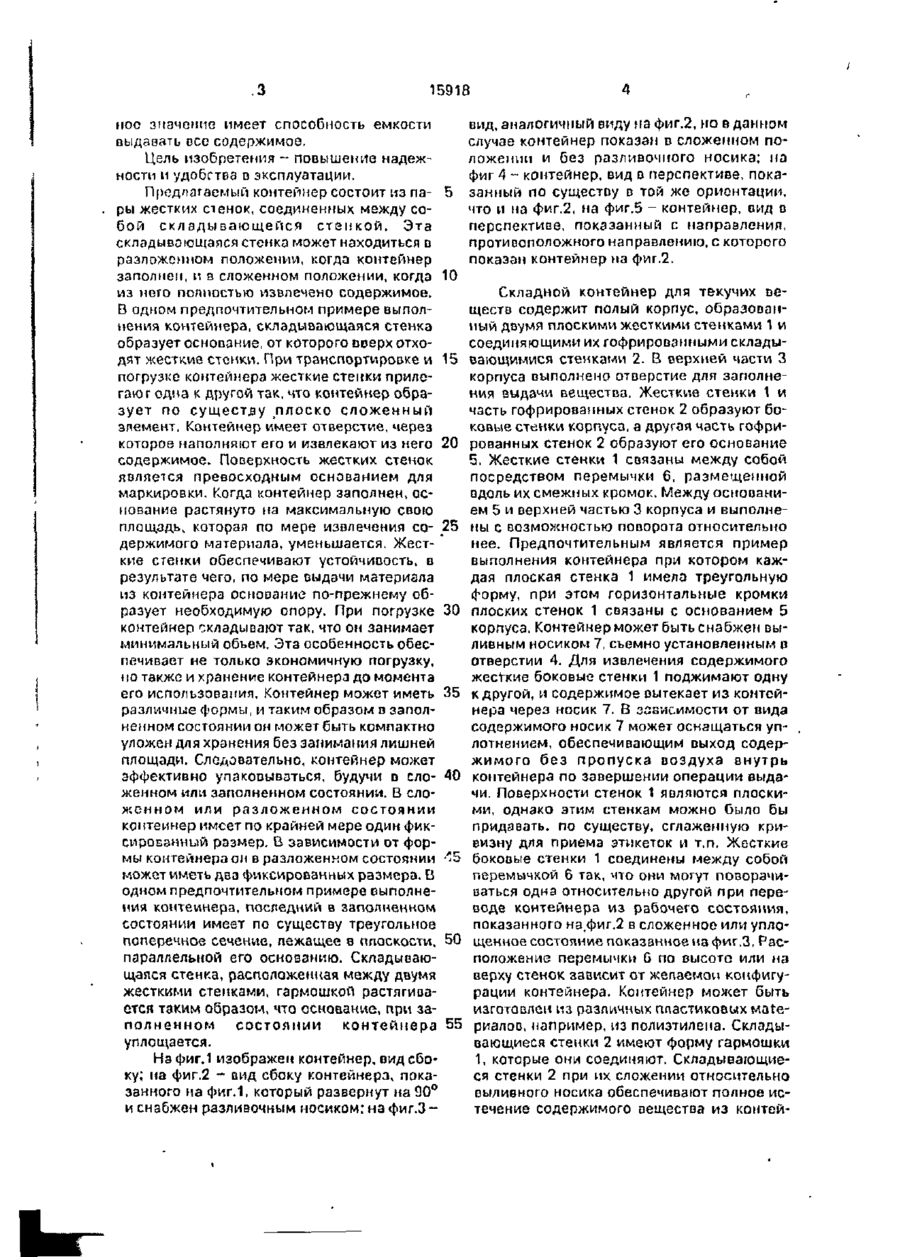

1. Складной контейнер для текучих веществ, содержащий полый корпус, образованный двумя плоскими жесткими стенками и соединяющими их гофрированными складывающимися стенками с отверстием для заполнения и выдачи веществ, выполненным в верхней части корпуса, о т л и ч а ю щ и й с я тем, что жесткие стеш и и часть гофрированных образуют бокозые стенки корпуса, а другая часть гофрированных стенок образуют его основание, при этом жесткие стенки связаны между собой посредством перемычки, размещенной вдоль их смежных кромок между основанием и верхней чостыо корпуса, и выполнены с возможностью попорота относительно нее. 2. Контейнер по п. 1, о т л и ч а ю щ и й с я тем, что каждая плоская степкл имеет треугольную форму, а горизонтальные кромки плоских стенок связаны с осиовлнием корпуса. 3. Контейнер по п.1, о т л и ч а ю щ и й с я тем, что он снабжен выливным носиком, съемно установленным в отверстии. Изобретение относится к контейнерам для текучих веществ, которые при хранении и транспортировании в порожнем состоянии могут быть сложены. щеста трудной задачей является получение тары, которую можно надежно транспортировать и хранить. Гибкие емкости обычно не являются раскладными, а, если они такооые, то их трудно возвращать в состояние для наполнения их вещестиом, предназначенным для выдачи. Емкости, как правило, имеют круглое или дугообразное поперечное сечение. При транспортировании такие емкости занимают значительную площадь, и могут экономично транспортироваться только на относительно короткие расстояния. По причине, вызывающей проблему, связанную с транспортировкой,также затруднительно и храпение тары. В зависимости or выдаваемого вещества важным является поддерж и в а н и е стерильных условий для содержимого тары. А если содержимое является относительно дорогостоящим, то-важ Известна емкость с изменяющимся объемом, предназначенная в осноггам для использования в системах по/очи топлива. Эта емкость состоит из пары удаленных на некоторое расстояние одна от другой панелей, соединенных между собой гармошкообразной конструкцией так, что при сі плдыоании емкости панели могут перемещаться навстречу друг другу. ОДНОЙ ИЗ ПробПСМ ОД"ПЄ создания упаковок является получение раскладной тары, из которой может полностью извлекаться содержимое, по при этом о надлежащем виде сохраняются поверхности по маркировку. Для случая упаковки текучих ве С з 15918 мое значение имеет способность емкости выдавать осе содержимое. Цель изобретения - повышение надежности и удобства о эксплуатации. Предлагаемый контейнер состоит из па- 5 ры жестких стенок, соединенных между собой с к л а д ы в а ю щ е й с я с т е н к о й . Эта складывающаяся стенка может находиться D разложенном положении, когда контейнер заполнен, и в сложенном положении, когда 10 из него полностью извлечено содержимое. В одном предпочтительном примере выполнения контейнера, складывающаяся стенка образует основание, от которого воерх отходят жесткие стенки. При транспортировке и 15 погрузке контейнера жесткие стенки прилегают одна к другой так, что контейнер образует по существу гілоско с л о ж е н н ы й элемент, Контейнер имеет отверстие, через которое наполняют его и извлекают из него 20 содержимое. Поверхность жестких стенок является превосходным основанием для маркировки. Когда контейнер заполнен, основание растянуто на максимальную свою площадь, которая по мере извлечения со- 25 держимого материала, уменьшается. Жесткие стенки обеспечивают устойчивость, в результате чего, по мере выдачи материала из контейнера основание по-прежнему образует необходимую опору. При погрузке 30 контейнер складывают так, что он занимает минимальный объем. Эта особенность обеспечивает не только экономичную погрузку, но также и хранение контейнера до момента его использования, Контейнер может иметь 35 различные формы, и таким образом п заполненном состоянии он может быть компактно уложен для хранения без занимания лишней площади. Следовательно, контейнер может эффективно упаковываться, будучи в ело- 40 жеином или заполненном состоянии. В слож е н н о м или разложенном с о с т о я н и и контейнер имеет по крайней мере один фиксированный размер. В зависимости от формы контейнера он в разложенном состоянии -*5 может иметь два фиксированных размера. В одном предпочтительном примере выполнения контейнера, последний в заполненном состоянии имеет по существу треугольное поперечное сечение, лежащее в плоскости. 50 параллельной его основанию. Складывающаяся стенка, расположеннаямежду двумя жесткими стенками, гармошкой растягивается таким образом, что основание, при заполненном состоянии контейнера 55 уплощается. На фиг. 1 изображен контейнер, оид сбоку; на фиг.2 - вид сбоку контейнера, показанного на фиг.1, который развернут на 90° и снабжен разливочным носиком; на фиг.З вид, аналогичный виду на фиг.2, но в данном случае контейнер показан в сложенном положении и без разливочного носика; на фиг 4 - контейнер,вид в перспективе, показанный по существу в той же ориентации, что и на фиг.2, на фиг.5 - контейнер, вид в перспективе, показанный с направления, противоположного направлению, с которого показан контейнер на фиг.2. Складной контейнер для текучих веществ содержит полый корпус, образованный двумя плоскими жесткими стенками 1 и соединяющими их гофрированными складывающимися стенками 2. В верхней части 3 корпуса выполнено отверстие для заполнения выдачи вещества. Жесткие стенки \ и часть гофрированных стенок 2 образуют боковые стенки корпуса, а другая часть гофрированных стенок 2 образуют его основание 5. Жесткие стенки 1 связаны между собой посредством перемычки 6, размещенной вдоль их смежных кромок. Между основанием 5 и верхней частью 3 корпуса и выполнены с возможностью поворота относительно нее. Предпочтительным является пример выполнения контейнера при котором каждая плоская стенка 1 имела треугольную Форму, при этом горизонтальные кромки плоских стенок 1 связаны с основанием 5 корпуса. Контейнер может быть снабжен выливным носиком 7, сьемно установленным в отверстии 4. Для извлечения содержимого жесткие боковые стенки 1 поджимают одну к другой, и содержимое вытекает из контейнера через носик 7, В зависимости от вида содержимого носик 7 может оснащаться уплотнением, обеспечивающим выход содержимого без пропуска воздуха внутрь контейнера по завершении операции выдачи. Поверхности стенок 1 являются плоскими, однако этим стенкам можно Оыло бы придавать, по существу, сглаженную кривизну для приема этикеток и т.п. Жесткие боковые стенки 1 соединены между собой перемычкой б так, что они могут поворачиваться одна относительно другой при переводе контейнера из рабочего состояния, показанного на,фиг.2 в сложенное или уплощенное состояние показанное на фиг.З, Расположение перемычки G по высоте или на верху стенок зависит от желаемой конфигурации контейнера. Контейнер может быть изготовлен из различных пластиковых Mateриалов, например, из полиэтилена. Складывающиеся стенки 2 имеют форму гармошки 1, которые они соединяют. Складывающиеся стенки 2 при их сложении относительно выливного носика обеспечивают полное истечение содержимого вещества из коитей >Э18 нсра. На фиг 2 складнпзющчеич можмо изготапливать выдувным формов.чниобразующие основание 5 контейнер;), р .с ем боз вылионого носика 7 так, чтобы было положены так, что смежние пооерх nv:г• т возможно упаковывать его о полностью гофр выступающие во внутрь конгем.т-ро, сплющенном состоянии о коробку и трансрасходятся п стороны. Когда ю ш с П н с р пуст портировать на любое требуемое расстоялибо до, либо после rot о, как он з т п л н п л с я , ние Когда контейнеры готовы к жесткие стенки 1, поворачиваясь, перемеиспользованию, их можно наполнить текущаются навстречу одна другом m положечим веществом и соединить с выливным нония, показанного па фмг2, а н о ы о с п . ' о сі'ком 7. Общая конфигурация контейнера сложенное положение, покатпни км і ф и г З 10 может быть изменена в зависимости от фунКак видно па фиг.З, \шжнял ч а с • 'Л'ок 2 кциональных и эстетических требований сложена и находитсч г, СЛОЖСІ'І'ОГ. состояИзобретение позволяет поомсить надежнии между ж е с г к и п и сгемками 1 І'омгейнор ность и удобство в эксплуатации 1 7 Фиг Л 15918 Фиг, h 15918 5 Фиг. 5 Упорядник Замовлення 4207 Техре/і М.Моргентал Коректор Л.Лукач Тирлж Підписне Державне патентне відомство України, 254о55, ГСП, Киів-53, Львівська пл„ 8 Відкрите акціонер.(є товариство "Патент", м. Ужгород, вул.Гагарікз. 101
