Оболонка шахтного пневматичного кріплення

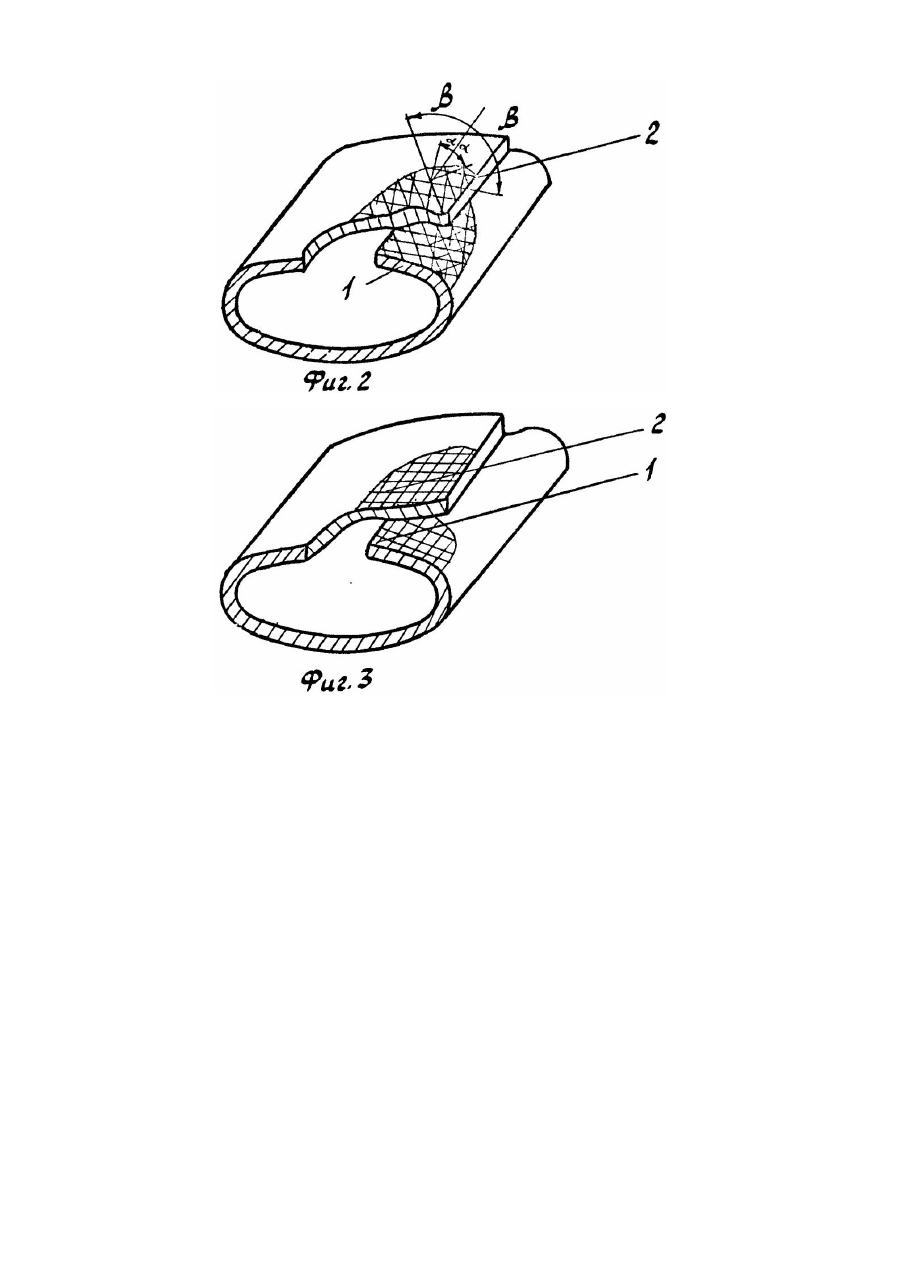

Изобретение относится к горной промышленности, а именно, к креплению очистных и подготовительных выработок, и может быть использовано при создании шахтной пневматической крепи. Известна оболочка шахтной пневматической крепи (1), содержащая вывороченные аксиально к центру торцевые кромки, уложенные внахлест с образованием тороидальной оболочки. К недостаткам этой оболочки следует отнести недостаточную прочность и герметичность швов. Наиболее близким к объекту изобретения по технической сущности является оболочка шахтной пневматической крепи (2), выбранная в качестве прототипа. Оболочка включает внутренний и наружный участки, уложенные внахлест и скрепленные между собой. Когда соединяемые участки оболочки выполнены с одинаковым модулем упругости вдоль шва, расположенный внутри оболочки участок при создании в оболочке избыточного давления нагружается в меньшей мере, чем наружный. В результате внутренний участок меньше деформируется, чем наружный, и после многоциклового нагружения происходит расслоение участков, образование отверстий между ними и разгерметизация оболочки. В основу изобретения поставлена задача такого усовершенствования оболочки шахтной пневматической крепи, которое за счет применения материала с разным модулем упругости и иного расположения нитей слоев корда обеспечило бы увеличение прочности и герметичности швов и, следовательно, повышение надежности работы оболочки. Поставленная задача решается тем, что в оболочке шахтной пневматической крепи, включающей внутренний и наружный участки, уложенные внахлест и скрепленные между собой, согласно изобретению, уложенные внахлест внутренние участки оболочки выполнены из материала с меньшим модулем упругости в продольном направлении шва оболочки, чем модуль упругости материала наружных участков. При этом уложенные внахлест наружный и внутренний участки оболочки могут быть выполнены из резинокорда, причем нити слоев корда внутреннего участка расположены под большими острыми углами к продольному направлению шва оболочки, чем нити слоев корда наружного участка. Кроме того, наружный и внутренний участки оболочки могут быть выполнены из резинокорда, причем нити слоев корда на наружном участке расположены в продольном направлении шва оболочки и перпендикулярно ему, а на внутреннем участке оболочки - только перпендикулярно продольному направлению шва оболочки. Благодаря меньшему модулю упругости, вн утренний участок под воздействием внутреннего избыточного давления в оболочке деформируется в большей мере, чем наружный. В результате менее натянутый внутренний участок прижимается к наружному, копируя его деформации, что повышает прочность и герметичность швов, надежность работы оболочки пневматической крепи. Выполнение внутреннего участка из слоев корда, нити которых направлены под большими острыми углами к линии шва (в пределе с поперечным расположением нитей) обеспечивает меньший модуль упругости внутреннего участка по сравнению с наружным. Сущность изобретения поясняется чертежом, где на фиг. 1 изображена оболочка шахтной пневматической крепи, состоящая из частей, участки которых соединены с разным модулем упругости шва внахлест, на фиг. 2 и фиг. 3 - оболочка шахтной пневматической крепи, выполненная из резинокорда с различным расположением армирующи х нитей. Оболочка шахтной пневматической крепи (фиг. 1) склеена из полотнища, внутренний 1 и наружный 2 участки которого соединены швом внахлест. Вн утренний участок 1 выполнен с меньшим модулем упругости вдоль шва, чем наружный 2, что может достигаться различным составом материала участков. Оболочка шахтной пневматической крепи (фиг. 2) может быть выполнена из четырех слоев резинокорда, нити которых расположены под углами ±a и ±b . Вдоль шва внутренний участок 1 выполнен только из слоев корда, нити которых направлены под большими острыми углами к линии шва. Как вариант, оболочка шахтной пневматической крепи (фиг. 3) выполнена из продольного и поперечного слоев резинокорда. Внутренний участок 1 выполнен из слоя с поперечным расположением нитей. При меньшем модуле упругости, в частности, благодаря соответствующей стр уктуре резинокорда, внутренний участок 1 под воздействием внутреннего избыточного давления в оболочке деформируется в большей мере, чем наружный 2. В результате менее натянутый внутренний участок 1 прижимается к наружному 2, копируя его деформации, что повышает прочность и герметичность шва, надежность работы оболочки пневматической крепи. Такое исполнение шва оболочки целесообразно при любом его расположении, в т.ч. при соединении средней части оболочки с оконечностями, соединении частей оболочки в замкнутую конструкцию.
