Пристрій для утримання тварин
Номер патенту: 16201
Опубліковано: 29.08.1997
Автори: Шинкаренко Володимир Леонідович, Брагинець Микола Володимирович
Формула / Реферат
Устройство для содержания животных, включающее параллельные друг другу входной и выходной коридоры, сообщенные через проходные станки для животных, снабженные входными и выходными дверями с исполнительными механизмами и элементами управления, подключенными к источнику тока, при этом выходные двери оснащены конечными выключателями, отличающееся тем, что, с целью снижения трудозатрат и улучшения зоогигиенических условий содержания животных, оно снабжено блоком управления, КЗ-триггером и системой управления движением животных, включающей излучатель и приемники излучения, брандспойты, гидравлически сообщенные с напорным резервуаром, снабженным подающим трубопроводом с электроуправляемым клапаном, при этом в напорном резервуаре расположен поплавковый датчик уровня, выходы которого через КЗ-триггер связаны с управляющими входами источника напряжения, первым соответствующим входом блока управления и управляющим входом электроуправляемого клапана на подающем трубопроводе, причем брандспойты установлены в станках для животных в зоне входных дверей и во входном и выходном коридорах в зоне стыка соседних станков для животных, а излучатели и приемники излучения расположены на противоположных ограждениях станков для животных в зоне выходных дверей и во входном и выходном коридорах за брандспойтами, при этом выход источника напряжения подключен к электродам, установленным в соплах брандспойтов, а входи управления электроуправляемых клапанов последних и исполнительных элементов входных и выходных дверей связаны с соответствующими выходами блока управления, соответствующие входы которого подключены к выходам приемников излучения й посредством элементов управления и конечных выключателей к источнику тока, с которым соединены излучатели.
Текст

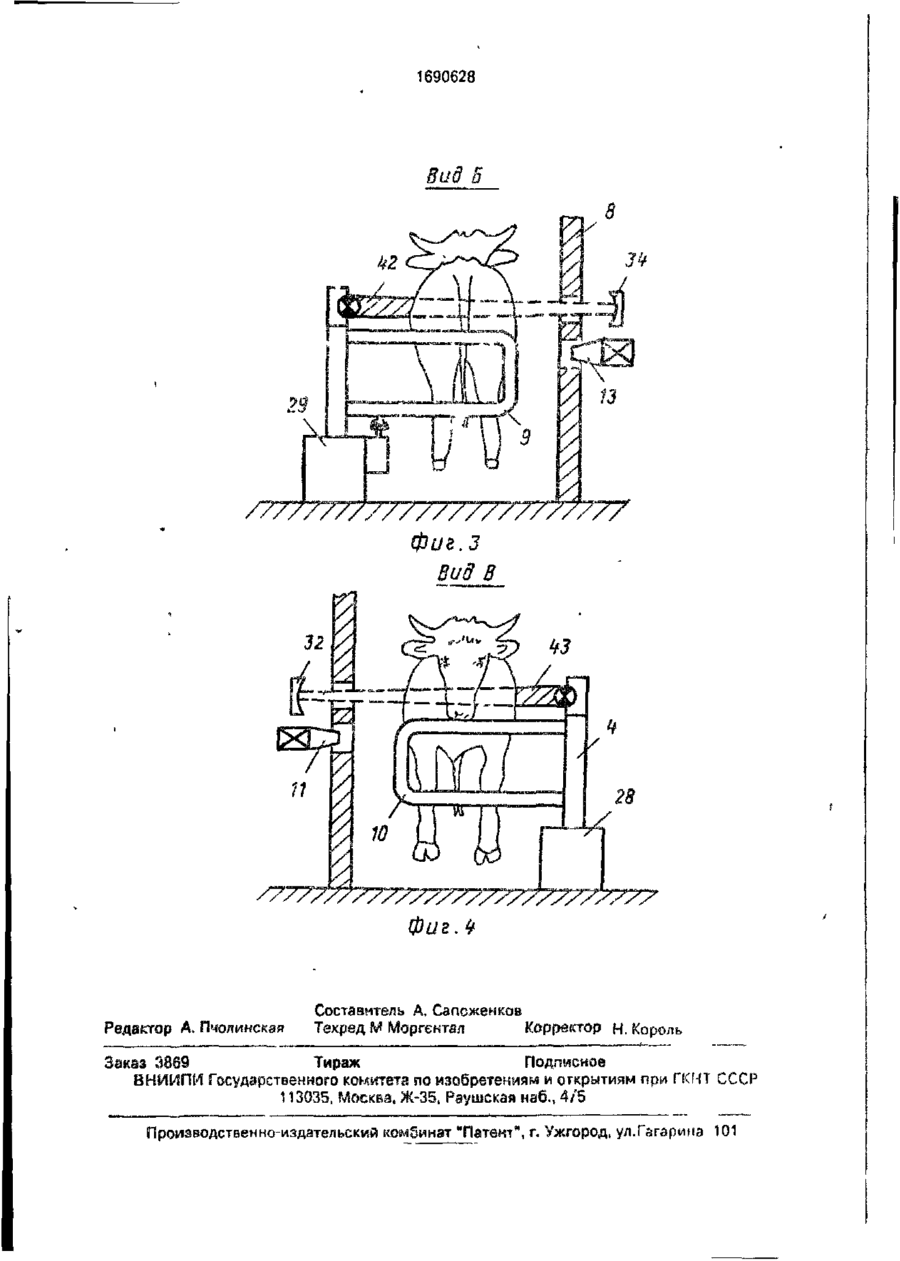

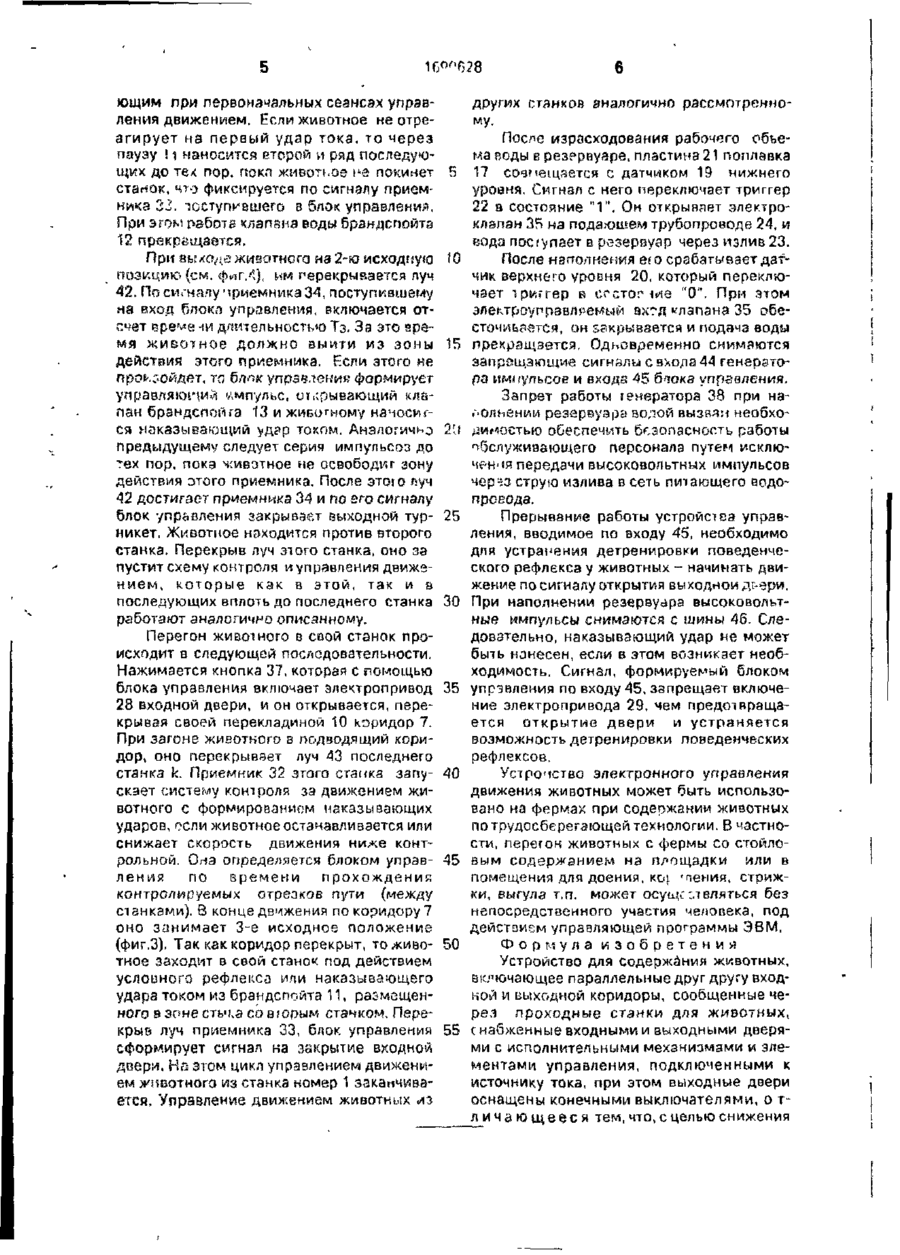

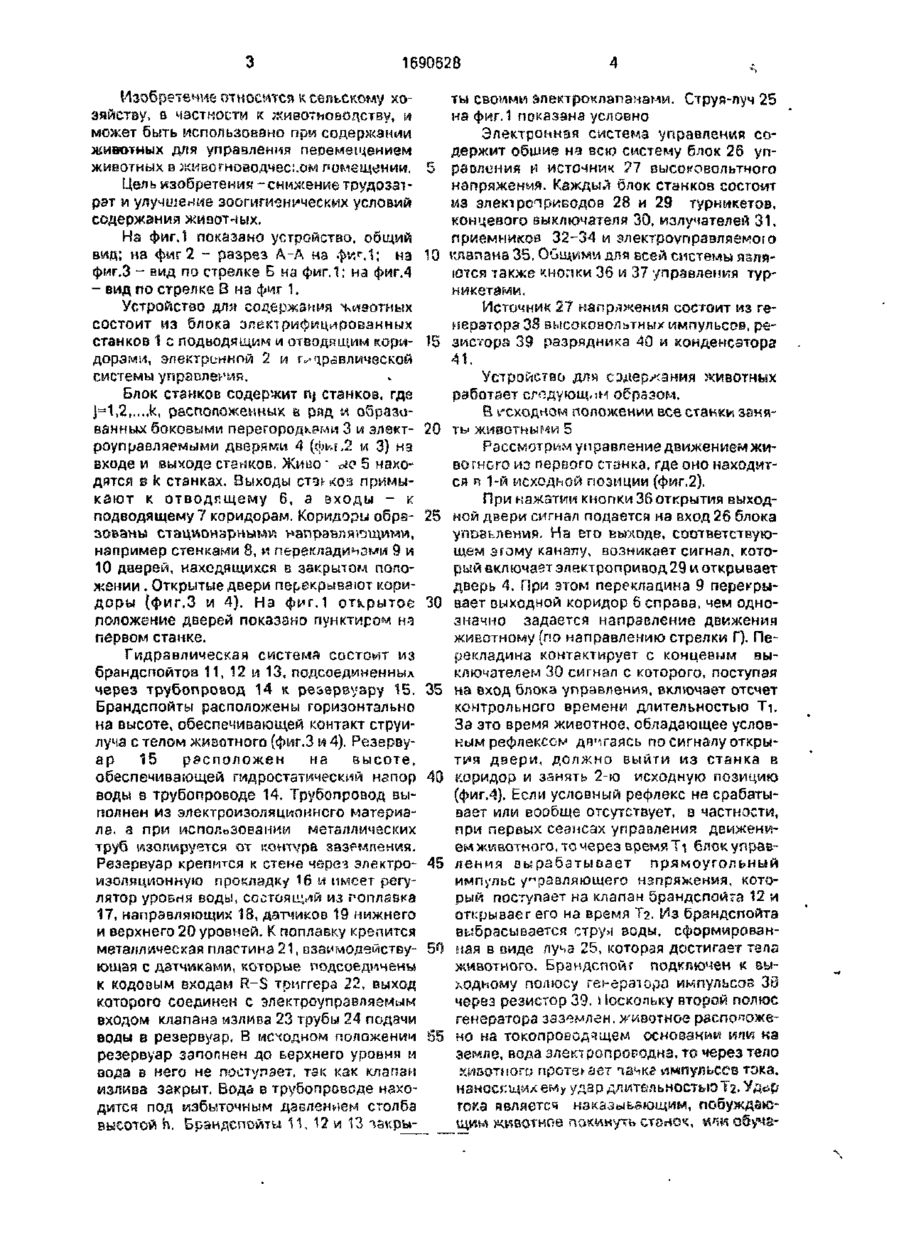

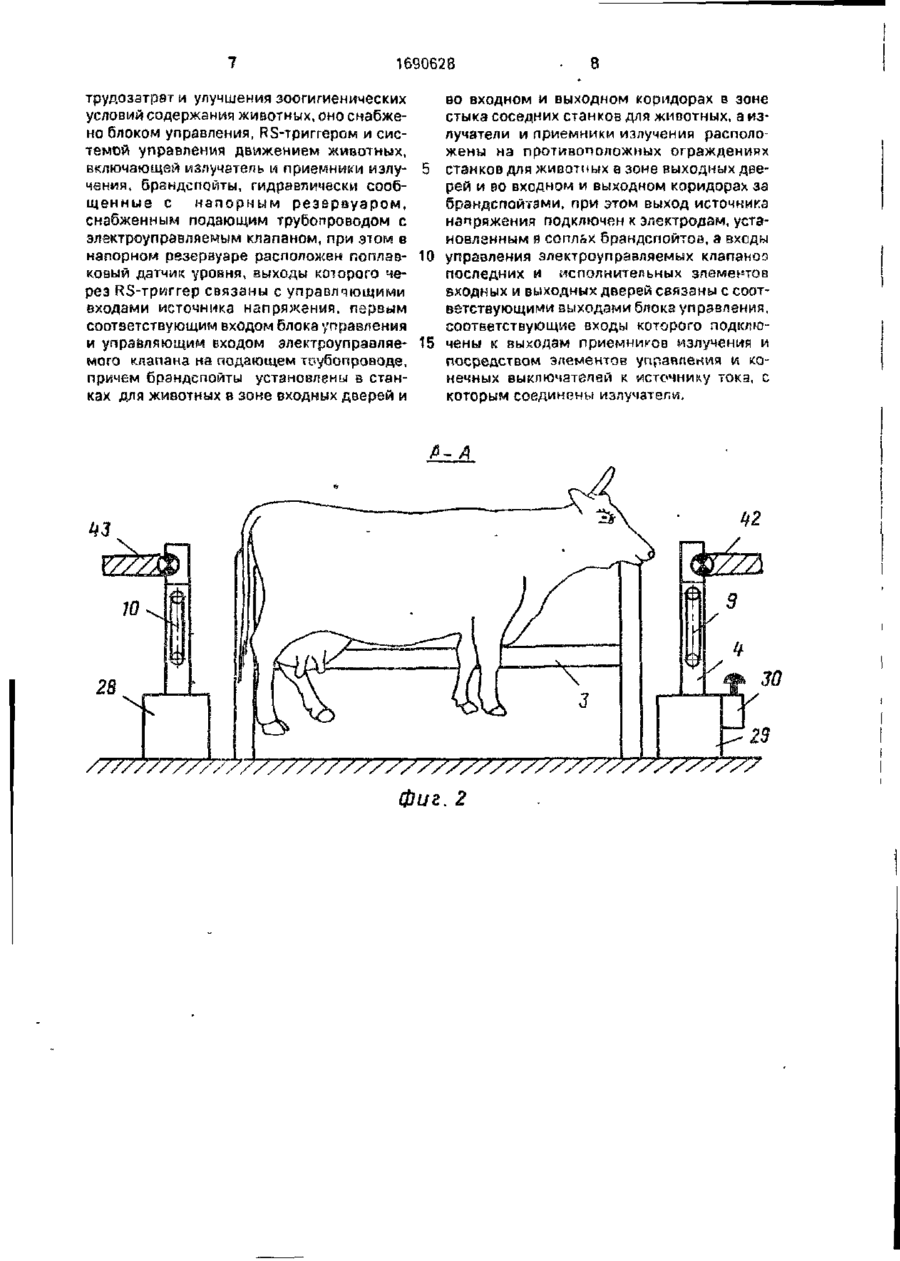

Изобретение относится к сельскому хозяйству и может быть использовано при содержании животных для управления их 35 перемещением в животноводческих помещениях. Цель изобретения - снижение трудозатрат и улучшение зоогигиенических /с.овий содержания животных. Устройство сод^ожмт блок станков 1 и электронную и гидравлическую схемы управления движением. Электронная схема состоит из триггера 22, источника 27 питания, излучателей 31, приемников 32 - 34 излучения и блока управления 26. Гидравлическая схема состоит из брандспойтов 11-13, трубопровода 14 с резервуаром 15. Управление движением животных осуществляется сигналом управления на открытие входных и выходных турникетов При непослушании по животному наносится удар электрическим током при открытии брандспойта до тех пор, пока животное не покинет помещение. Отсутствие животного фиксируется приемниками 32-34 излучения, 4 ил. Ы о 1690628 Изобретение относится к сельскому хозяйству, в частности к животноводству, и может быть использовано при содержании жмтетиых для управления перемещением животных Й животноводческом помещении. Цель изобретения -снижение трудозатрат и улучшение зоогиги-энических условий содержания животных. На фиг.1 показано устройство, общий вид; на фиг 2 - разрез А-А на фиг.1; на фмг.З ~ вид по стрелке 5 на фиг.1; на фиг.4 - вид по стрелке В на фиг 1, Устройство дли содержания Ччыаотных состоит из блока электрифицированных станков 1 с лодьодящим и отводящим коридорэми, электронной 2 и гидравлической системы управления. Блок станков содержит nj станков, где ]=1,2 к, расположенных в ряд и образованные боковыми перегородками 3 и элэктроуправляемыми дверями 4 (фіг.г.2 и 3) на входе и выходе станков. Живо - ^ с 5 находятся в к станках. Выходы ст-з^ *
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for keeping animals
Автори англійськоюShynkarenko Volodymyr Leonidovych, Brahynets Mykola Volodymyrovych
Назва патенту російськоюУстройство для содержания животных
Автори російськоюШинкаренко Владимир Леонидович, Брагинец Николай Владимирович
МПК / Мітки
МПК: A01K 1/00
Мітки: тварин, пристрій, утримання
