Вузол кріплення великогабаритних конструкцій

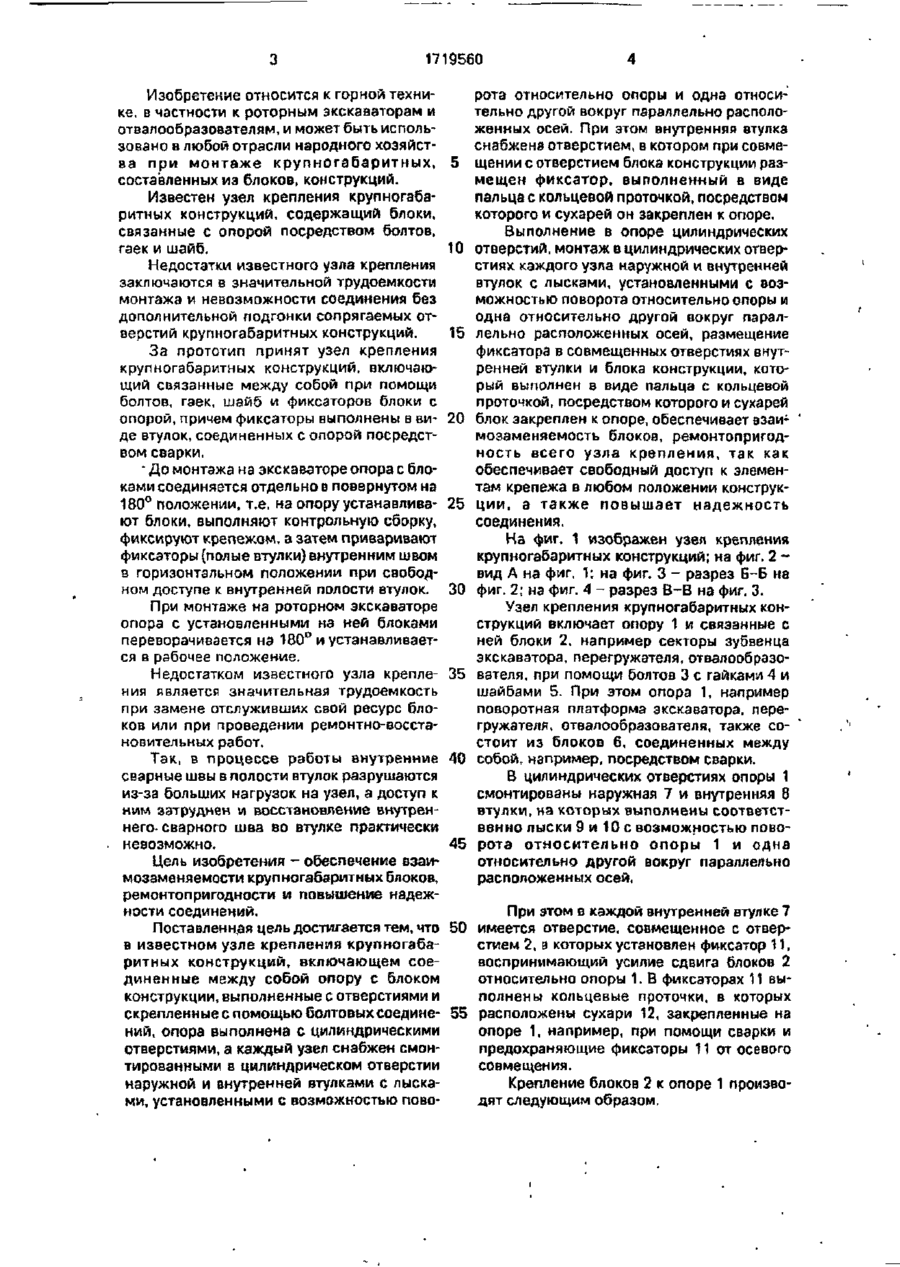

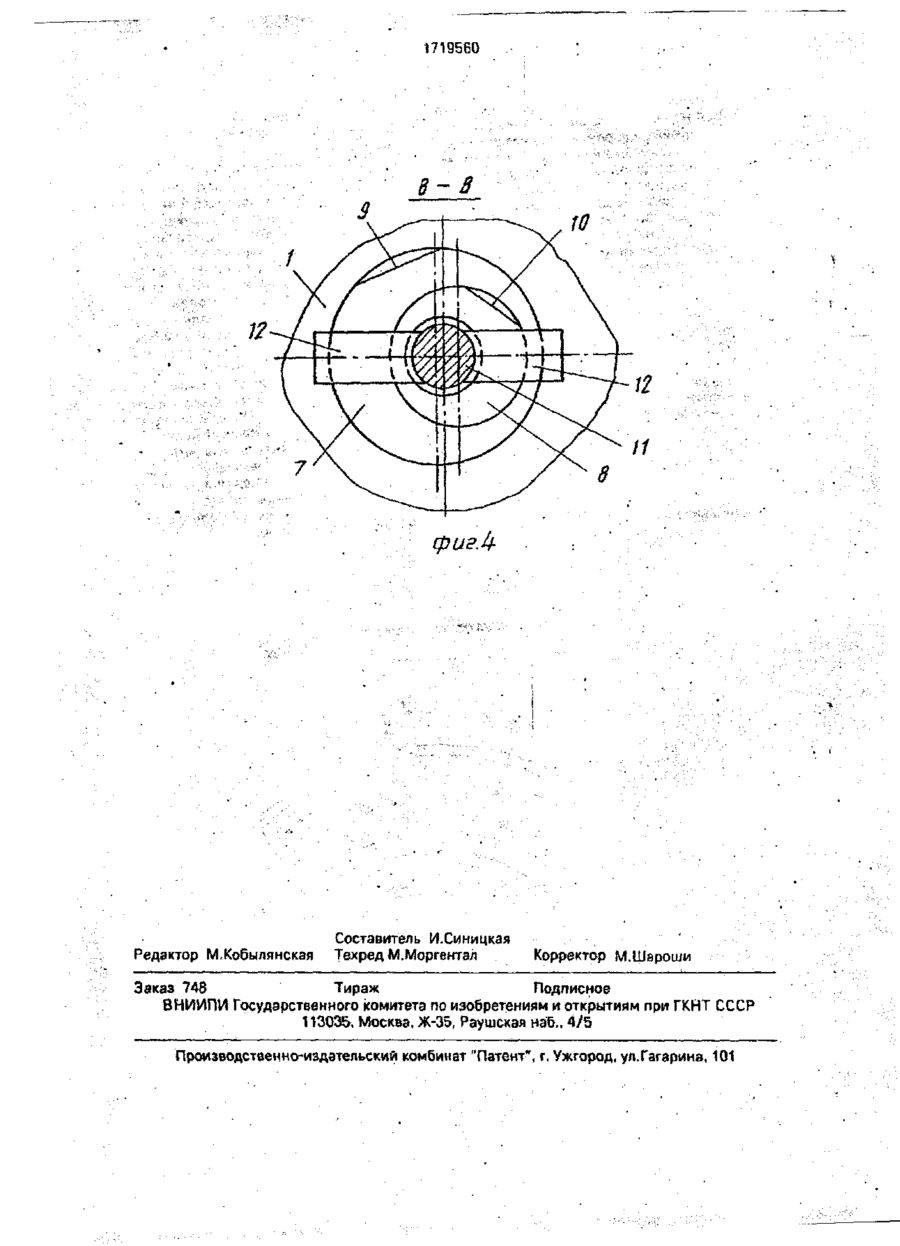

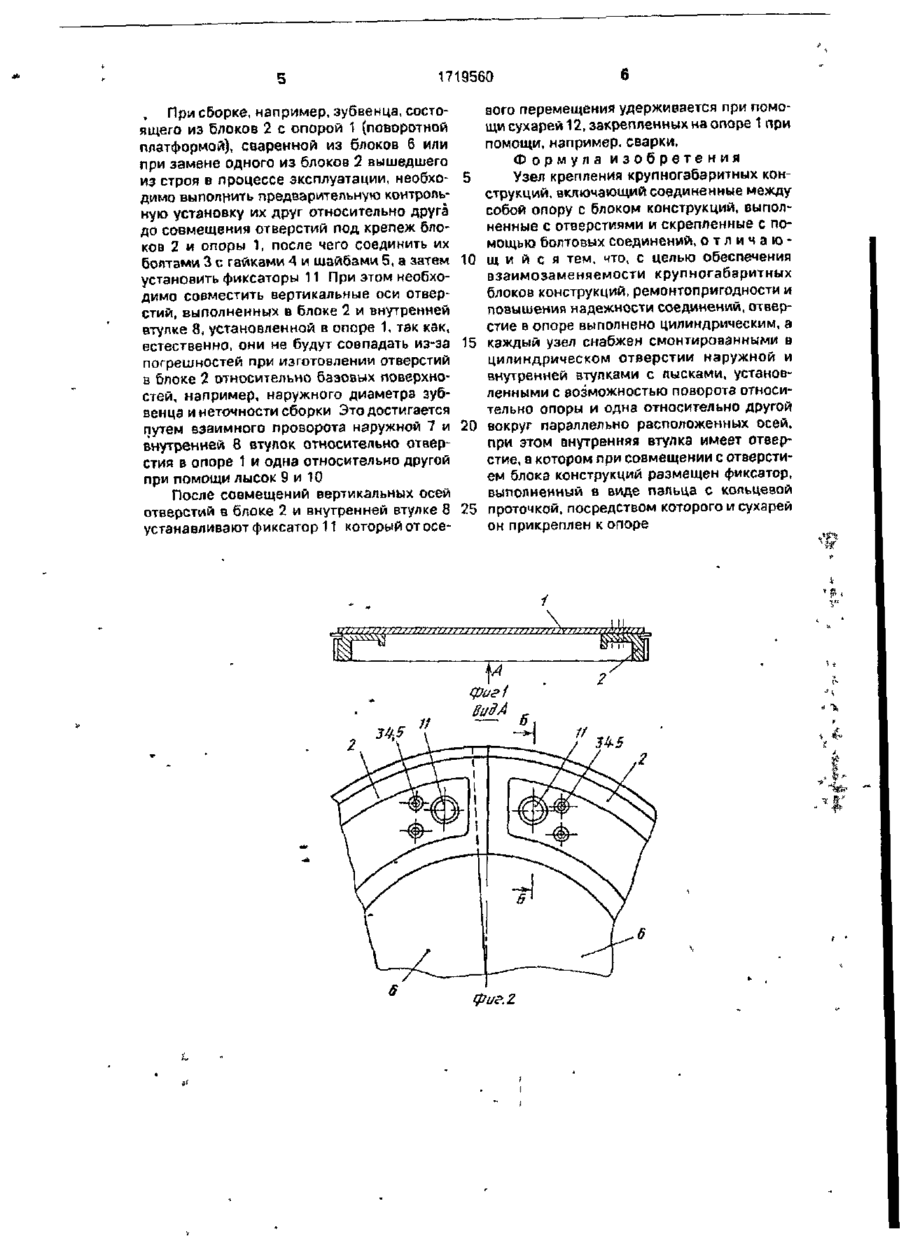

Изобретение относится к узлу крепления крупногабаритных конструкций. Цель обеспечение взаимозаменяемости крупногабаритных блоков конструкций, ремонтопригодности и повышение надежности соединений. Узел крепления содержит опору 1 и блоки 2, например секторы зубвенца экскаватора В цилиндрических отверстиях опоры 1 смонтированы наружная 7 и внут1 ел о •*, с . 1719560 Изобретение относится к горной технике, в частности к роторным экскаваторам и отвалообразователям, и может быть использовано в любой отрасли народного хозяйства п р и м о н т а ж е к р у п н о г а б а р и т н ы х , 5 составленных из блоков, конструкций. Известен узел крепления крупногабаритных конструкций, содержащий блоки, связанные с опорой посредством болтов, гаек и шайб. 10 Недостатки известного узла крепления заключаются в значительной трудоемкости монтажа и невозможности соединения без дополнительной подгонки сопрягаемых отверстий крупногабаритных конструкций. 15 За прототип принят узел крепления крупногабаритных конструкций, включающий связанные между собой при помощи болтов, гаек, шайб и фиксаторов блоки с опорой, причем фиксаторы выполнены в ви- 20 де втулок, соединенных с опорой посредством сварки. • До монтажа на экскаваторе опора с блоками соединяется отдельно в повернутом на 180° положении, т.е. на опору устанавлива- 25 ют блоки, выполняют контрольную сборку, фиксируют крепежом, а затем приваривают фиксаторы (полые втулки) внутренним швом в горизонтальном положении при свободном доступе к внутренней полости втулок. 30 При монтаже на роторном экскаваторе опора с установленными на ней блоками переворачивается на 180° и устанавливается в рабочее положение. Недостатком известного узла крепле- 35 ния является значительная трудоемкость при замене отслуживших свой ресурс блоков или при проведении ремонтно-восстановительных работ. Так, в процессе работы внутренние 40 сварные швы в полости втулок разрушаются из-за больших нагрузок на узел, а доступ к ним затруднен и восстановление внутреннего-сварного шва во втулке практически невозможно. 45 Цель изобретения - обеспечение взаимозаменяемости крупногабаритных блоков, ремонтопригодности и повышение надежности соединений. Поставленная цель достигается тем, что 50 в известном узле крепления крупногабаритных конструкций, включающем соединенные между собой опору с блоком конструкции, выполненные с отверстиями и скрепленные с помощью болтовых соедине- 55 ний, опора выполнена с цилиндрическими отверстиями, а каждый узел снабжен смонтированными в цилиндрическом отверстии наружной и внутренней втулками с лысками, установленными с возможностью пово рота относительно опоры и одна относительно другой вокруг параллельно расположенных осей. При этом внутренняя втулка снабжена отверстием, в котором при совмещении с отверстием блока конструкции размещен фиксатор, выполненный в виде пальца с кольцевой проточкой, посредством которого и сухарей он закреплен к опоре. Выполнение в опоре цилиндрических отверстий, монтаж в цилиндрических отверстиях каждого узла наружной и внутренней втулок с лысками, установленными с возможностью поворота относительно опоры и одна относительно другой вокруг параллельно расположенных осей, размещение фиксатора в совмещенных отверстиях внутренней втулки и блока конструкции, который выполнен в виде пальца с кольцевой проточкой, посредством которого и сухарей блок закреплен к опоре, обеспечивает взаимозаменяемость блоков, ремонтопригодность всего узла крепления, так как обеспечивает свободный доступ к элементам крепежа в любом положении конструкц и и , а т а к ж е повышает надежность соединения. На фиг. 1 изображен узел крепления крупногабаритных конструкций; на фиг, 2 вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 3. Узел крепления крупногабаритных конструкций включает опору 1 и связанные с ней блоки 2, например секторы зубвенца экскаватора, перегружателя, отвалообрззователя, при помощи болтов 3 с гайками А и шайбами 5. При этом опора 1, например поворотная платформа экскаватора, перегружателя, отвалообразователя, также состоит из блоков 6, соединенных между собой, например, посредством сварки. В цилиндрических отверстиях опоры 1 смонтированы наружная 7 и внутренняя 8 втулки, на которых выполнены соответственно лыски 9 и 10 с возможностью поворота относительно опоры 1 и одна относительно другой вокруг параллельно расположенных осей, При этом в каждой внутренней втулке 7 имеется отверстие, совмещенное с отверстием 2, в которых установлен фиксатор 11, воспринимающий усилие сдвига блоков 2 относительно опоры 1. В фиксаторах 11 выполнены кольцевые проточки, в которых расположены сухари 12, закрепленные на опоре 1, например, при помощи сварки и предохраняющие фиксаторы 11 от осевого совмещения. Крепление блоков 2 к опоре 1 производят следующим образом. 1719560 При сборке, например, зубвенца, состоящего из блоков 2 с опорой 1 (поворотной платформой), сваренной из блоков б или при замене одного из блоков 2 вышедшего из строя в процессе эксплуатации, необходимо выполнить предварительную контрольную установку их друг относительно друга до совмещения отверстий под крепеж блоков 2 и опоры 1, после чего соединить их боптами 3 с гайками 4 и шайбами 5, а затем установить фиксаторы 11 При этом необходимо совместить вертикальные оси отверстий, выполненных в блоке 2 и внутренней втулке 8, установленной в опоре 1. так как, естественно, они не будут совпадать из-за погрешностей при изготовлении отверстий в блоке 2 относительно базовых поверхностей, например, наружного диаметра зубвенца и неточности сборки Это достигается путем взаимного проворота наружной 7 и внутренней 8 втулок относительно отверстия в опоре 1 и одна относительно другой при помощи лысок 9 и 10 5 10 15 20 После совмещений вертикальных осей отверстий в блоке 2 и внутренней втулке 8 25 устанавливают фиксатор 11 который от осе вого перемещения удерживается при помощи сухарей 12, закрепленных на опоре 1 при помощи, например, сварки. Формула изобретения Узел крепления крупногабаритных конструкций, включающий соединенные между собой опору с блоком конструкций, выполненные с отверстиями и скрепленные с помощью болтовых соединений, о т л и ч а ю щ и й с я тем, что, с целью обеспечения взаимозаменяемости крупногабаритных блоков конструкций, ремонтопригодности и повышения надежности соединений, отверстие в опоре выполнено цилиндрическим, а каждый узел снабжен смонтированными в цилиндрическом отверстии наружной и внутренней втулками с лысками, установленными с возможностью поворота относительно опоры и одна относительно другой вокруг параллельно расположенных осей. при этом внутренняя втулка имеет отверстие, в котором при совмещении с отверстием блока конструкций размещен фиксатор, выполненный в виде пальца с кольцевой проточкой, посредством которого и сухарей он прикреплен к опоре фиг.г 1719560 8-8 11 7 8 фагЛ Редактор М.Кобылянская Составитель И.Синицкая Техред М.Моргентал ' Корректор М.Шароши Заказ 748 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
