Склад кольорового пігмента – наповнювач з жемчужним блиском

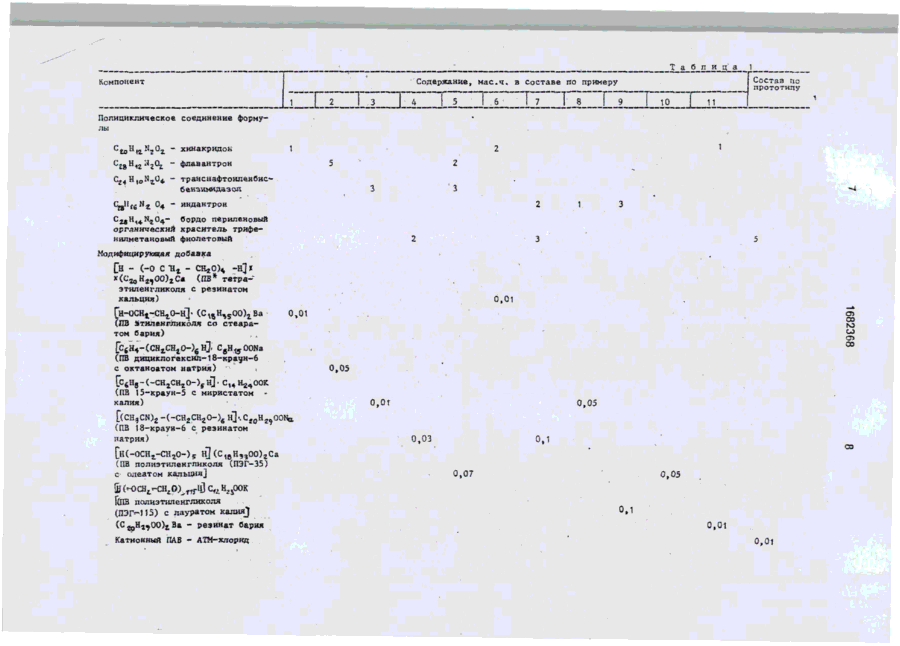

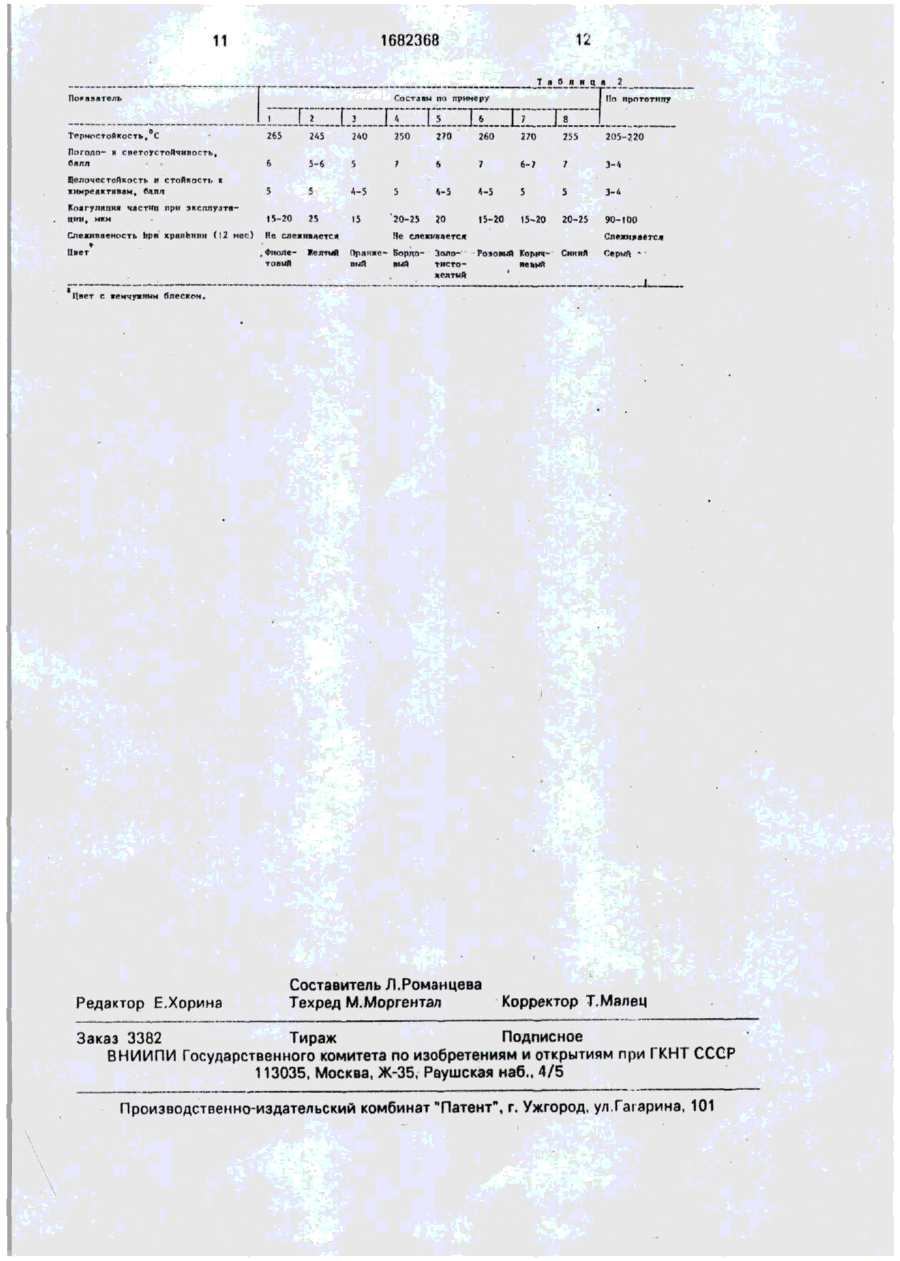

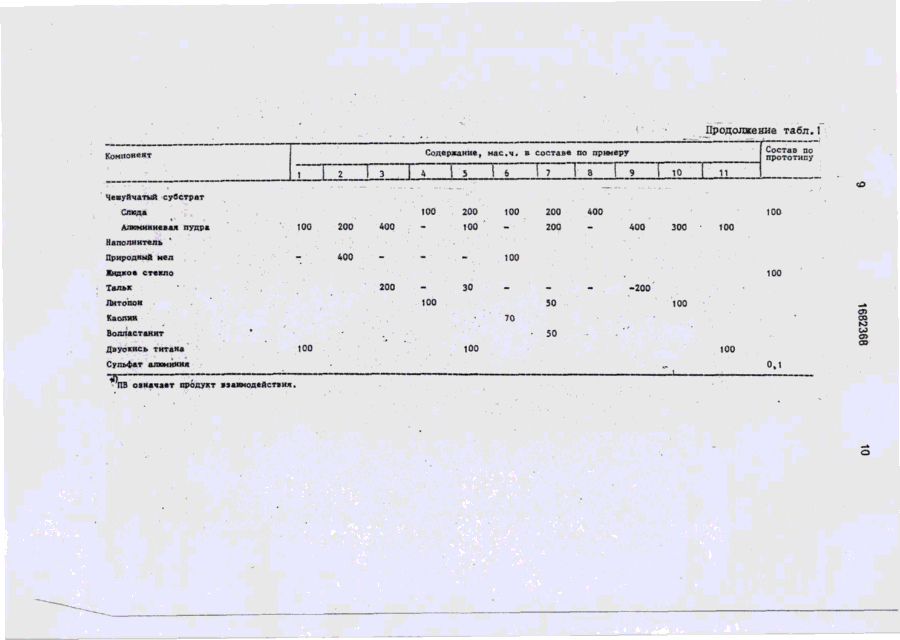

Изобретение относится к пигментам-наполнителям с жемчужным блеском, используемым для изготовления лакокрасочных материалов. Цель - снижение коагуляции, слеживаемости при хранении, повышение свето- и погодоустойчивости, щелоче- и термостойкости. Предлагаемый пигмент-на полнитель с жемчужным блеском состоит из чешуйчатого субстрата (100-400 мас.ч.), например слюды или алюминиевой пудры, минерального наполнителя (100-400 мас.ч.) М включает также краситель (1-5 мас.ч.)- полициклическое соединение общей формулы CnHmN2O2~4, где п = 20 - 28, m = 10 - 16, и модифицирующую добавку (0,01-0,1 мас.ч.) - продукт взаимодействия макроциклического полиэфира или полиэтиленгликоля с солью щелочного или щелочноземельного металла карбоновой кислоты Са-Сго. В качестве минерального наполнителя он включает, например, двуокись титана, каолин, литопон. Свойства пигмента-наполнителя: термостойкость 240-270°С, погодо- и светоустойчивость 5-7 баллов, щелоче- и химстойкость 4-5 баллов, коагуляция частиц при эксплуатации 15-25 мкм, пигмент не слеживается в течение 12 мес, цвет имеет различный, с жемчужным блеском. 1 з.п.флы, 2 табл. Изобретение относится к составам цветных пигментов-наполнителей, пригодных для изготовления строительных и автомобильных красок с жемчужным блеском, обладающих высокой интенсивностью окраски, устойчивостью к коагуляции и слеживаемости, и может применяться для окраски различных товаров народного потребления и бытовой химии. Цель изобретения - снижение коагуляции и слеживаемости при хранении, повышение свето- и погодоустойчивости, щелоче- и термостойкости. П р и м е р 1. Получение фиолетового хмнакридонового пигмента, содержащего модифицирующую добавку - продукт взаи модействия (П8) 15-краун-5 с резинаїом кальция, осуществляют следующим образом. В бисерную мельницу емкостью 2 л загружают 415 мл воды, 260 г водной пасты пигмента с содержанием влаги 70% (90 г в пересчете на сухой), гомогенизируют, после чего загружают мелющие тела (стеклянный бисер) в количестве 540 г и 2,7 г резината натрия (100%-ного). Полученную суспензию (соотношение пигмент:вода:мелющие тела - 1,5:10:9) диспергируют в течение 5 ч до получения основной массы частиц 1-1,5 мкм (контроль под микроскопом). После отделения суспензии от бисера в полученную суспензию, подогретую до 70°С при работающей мешалке, добавляют эквимо • І > - LI (Л С 00 Ю 00 > 1682368 жевого цвета с жемчужным блеском со свепекулярное количество 15-краун-5 (1,8 г) и тостойкостью 5 баллов и термостойкостью выдерживают при перемешивании в тече240°С, которым можно маркировать любые ние 0,5 ч. Суспензию после выдержки подизделия с различной поверхностью. ают на фильтрацию. Отфильтрованную пасту подают на сушку и сушат при (80 5 Цветной пигмент-наполнитель состава, ±5)°С в течение 24 ч до содержания влаги полученного по примеру 4, в количестве 5 не более 0,5%. Далее 1 мас.ч, полученного мас.% замешивают в бисерной мельнице с фиолетового хинакридонового пигмента, 12 мас.% водорастворимой меламинофорсодержащего 0,01 мас.ч. модифицирующей мальдегидной смолы, 2,5 мас.% полиэтиледобавки, 100 мас.ч. алюминиевой пудры и 10 нового воска, 3 мас.% диоктилфталата, 7 100 мас.ч. наполнителя - двуокиси титана* мас.% этилацетата, 26,5 мас.% шеллака, 4,3 размалывают в дезинтеграторе при 20000 мас.% этилового спирта, 1 мас.% активного об/мин с одновременным выводом из него красителя бордового цвета. Получают крацелевого продукта при температуре окруску бордового цвета с жемчужным блеском жающей среды. 15 со светостойкостью 7 баллов и термостойкостью 260°С, пригодную для печатания по П р и м е р ы 2-10. Получают другие полиэтиленовой и поливинилхлоридной полициклические пигменты по примеру 1, с пленке. той лишь разницей, что изменяют марку красителя, тип модификатора и его количеЦветной пигмент-наполнитель состава, ство. В табл. 1 приведены составы с приме- 20 полученного по примеру 5, в количестве 270 нением в соответствии с примерами 1-10 г загружают на 457 г воды, содержащей 60 г цветного пигмента-наполнителя, а в табл. 2 диспергатора НФ, 30 г кристаллизационноприведены качественные характеристики в го сульфата натрия, 306 г глицерина, 4 г сравнении с прототипом. фенола, тщательно перемешивают в бисерП р и м е р 11. Получение фиолетового 25 ной мельнице и используют для получения печатной краски для обоев золотисто-желхинакридонового пигмента, содержащего того цвета с жемчужным блеском. модифицирующую добавку - резинат бария, осуществляют в условиях примера 1, с той 105 мас.ч. цветного пигмента-наполнилишь разницей, что вместо 15-краун-5 дотеля состава, полученного по примеру 6, забавляют эквимолекулярное количество хло- 30 гружают в дисперсионный смеситель, ристого бария. добавляют 7 мас.ч. сорбитанстеарата, 40 мас.ч. парфюмерного масла, 145 мас.ч. лака Ниже приведены примеры использовакрасного Ж, размалывают 6 ч, после чего ния цветного пигмента-наполнителя с жемдобавляют еще 60 мас.ч. парфюмерного чужным блеском в продуктах народного потребления. 35 масла. Полученную пигментнуюпасту розового цвета используют для приготовления Цветной пигмент-наполнитель состава, перламутровой губной помады. полученного по примеру 1, в количестве 100 мас.ч. смешивают в растворомешалке с 10 Цветной пигмент-наполнитель состава, мас.ч. 20%-ного казеинового клея, 3 мас.ч. полученного по примеру 7, в количестве 15 4%-ного раствора крахмального клейстера 40 мас.% затирают в бисерной мельнице с 20 и 71 мас.ч. воды. Получают нерасслаиваюмас.% водной акриловой эмульсии "Акрощуюся, стабильную при хранении строимин" в пересчете на 100%-ную с 65 мас.% тельную краску розового цвета с дистиллированной воды, содержащей 0,8 жемчужным блеском для окрашивания бемас.% анионного ПАВ. Получают печатную тонных и штукатурных поверхностей, экс- 45 краску коричневого цвета для текстильной плуатируемых внутри помещений. промышленности. Цветной пигмент-наполнитель состава, Цветной пигмент-наполнитель состава, полученного по примеру 8, в количестве 180 полученного по примеру 2, в количестве 1 мас.ч. замешивают в смесителе с 2иО мас.ч. мас.ч. загружают в бисерную мельницу, добавляют 1 мас.ч. растворителя и пентафта- 50 воды, содержащей 0,5 мас.ч. Na-карбоксиллёвого лака марки ПФ-0647 мас.ч. с метилцеллюлозы, расфасовывают в эласодержанием сухой основы 45%. Получают стичные объемные формы с углублениями. эмаль желтого цвета с жемчужным блеском, После высушивания при 50-60°С получают пригодную для окрашивания авто-и сельтени для век голубоватого цвета блеском, хозтехники. 55 готовые к употреблению. Цветной пигмент-наполнитель состава, Цветной пигмент-наполнитель состава, полученного по примеру 6, в количестве 2 полученного по примеру 3, в количестве 60 мас.%, люминофора 0,7 мас.%, поливинилмас.ч. затирают при 90°С с 40 мас.ч, расбутираля 7 мае. %, триметилолпропанфталеплавленного парафина. После застывания вой смолы 17 мас.%, этилового спирта 45 получают маркировочный карандаш оран 1682368 бавку, о т л и ч а ю щ и й с я тем, что, с целью снижения коагуляции и слеживаемости при хранении, повышения свето- и погодоустойчивости, щелоче- и термостойкости, он содержит в качестве красителя полициклическое соединение общей формулы CnHmN202-4, где п = 20 - 28, m - 10 - 16. а в качестве модифицирующей добавки - продукт взаимодействия макроциклического полиэфира общей формулы R - (СНгО^і прип=4-6, R-C6H4, полиэтиленгликоля общей формулы Н (-ОСН2-СНгО)пН при п - 1 - 115 с солью щелочного или щелочноземельного металла карбоновой кислоты Св-Сго при следующем соотношении компонентов, мас.ч.: Минеральный 100-400 напол нитель Указанный полициклический 1-5 краситель Указанная модифицирующая 0,01-0.1 добавка 25 Чешуйчатый 100-400 Формула изобретения субстрат 1. Состав цветного пигмента-наполни2. Состав по п. 1 , о т л и ч а ю щ и й с я теля с жемчужным блеском, включающий тем, что в качестве чешуйчатого субстрата минеральный наполнитель, чешуйчатый используют слюду и/или алюминиевую пудсубстрат, красител ь и модифицирующую до- 30 РУ. мас.%, этилацетата 17,3 мас.%, ксилола 8 мас.%, диоктилфталата 3 мас.% замешивают в бисерной мельнице и получают краску цвета "Вишня" с жемчужным блеском, пригодную для печати по полиэтилену. Цветной пигмент-наполнитель состава, полученного по примеру 3, в количестве 1 маем., 21,6 мас.ч. этилацетата и 8,5 мас.ч. циклогексане, содержащего 10 мас.ч. поливинилхлорида, 2,5 мас.ч. этиламина, заме- 10 шивают в бисерной мельнице, получают краску блеском, пригодную для печати по поливинилхлориду. Предлагаемый цветной пигмент-наполнитель имеет незначительные коагуляцию 15 частиц при эксплуатации и слеживаемость при хранении, дисперсность частиц после 12 мес хранения составляет 15-20 мкм (по прототипу 90-100 мкм). Термостойкость предлагаемого состава повышается до 3 5 - 20 50°С, повышается свето- и погодоустойчивость, а также щелочестойкость и стойкость к химическим реагентам на 1-2 балла по сравнению с прототипом. Т а б л и ц а Состав по прототипу Содержание, мас.ч. в составе по примеру Компонент 1 Полициклическое соединение форму лы CjgH^WjC^ - фяавантрон СГ4Н1С,НгОф - транснафтоиленбнсбензимндазол C_ll t6 N 2 O4 - индантрон ( -Z*H
