Комплект елементів поплавця для вудки

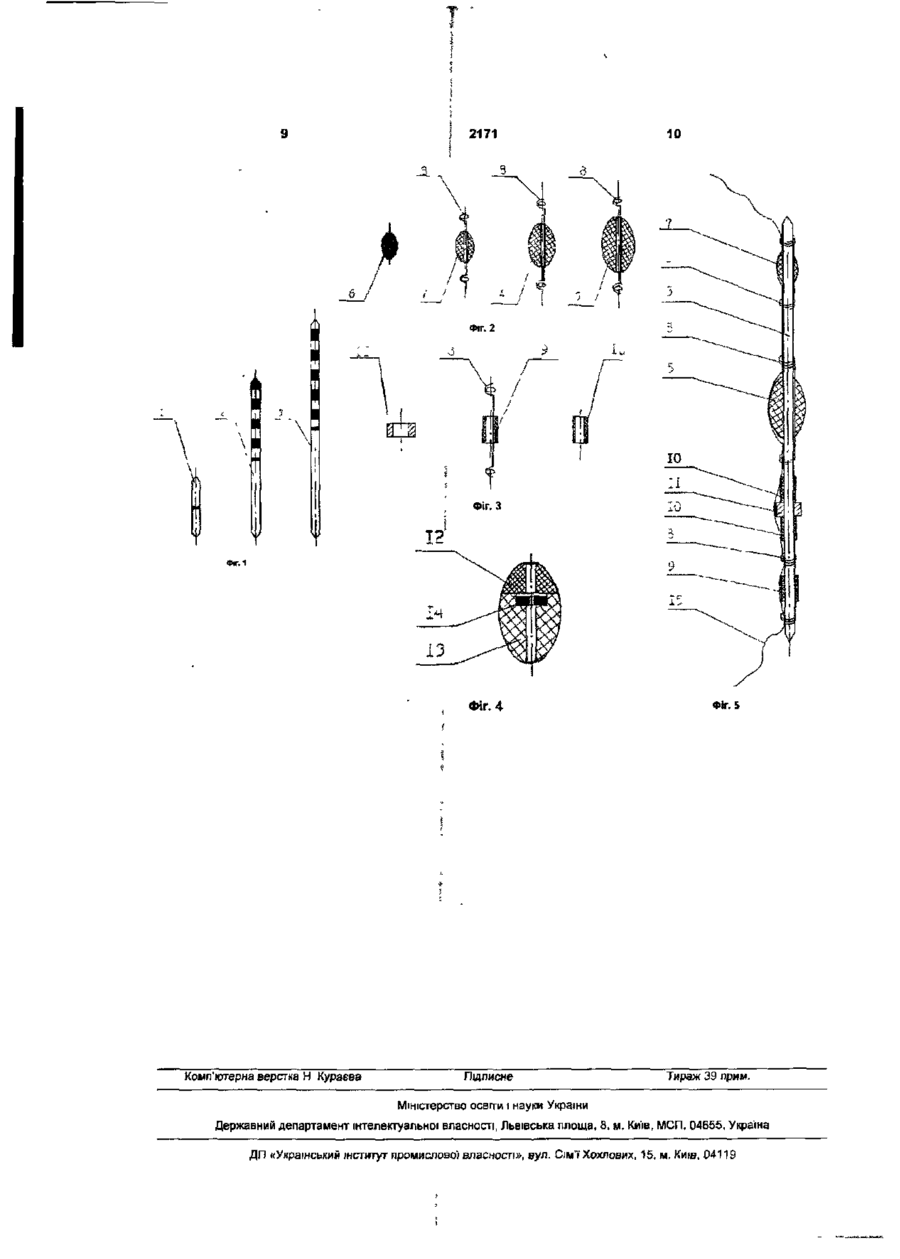

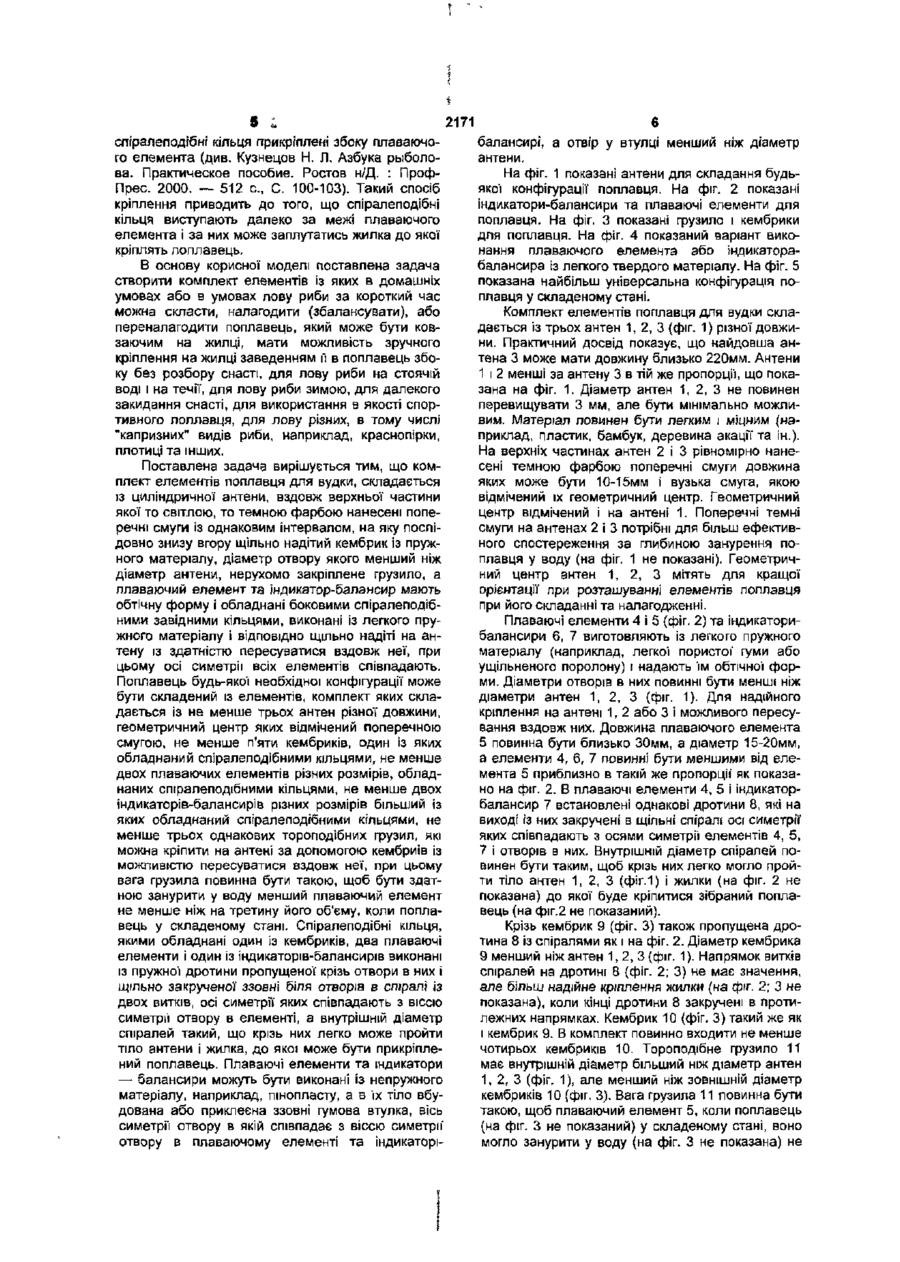

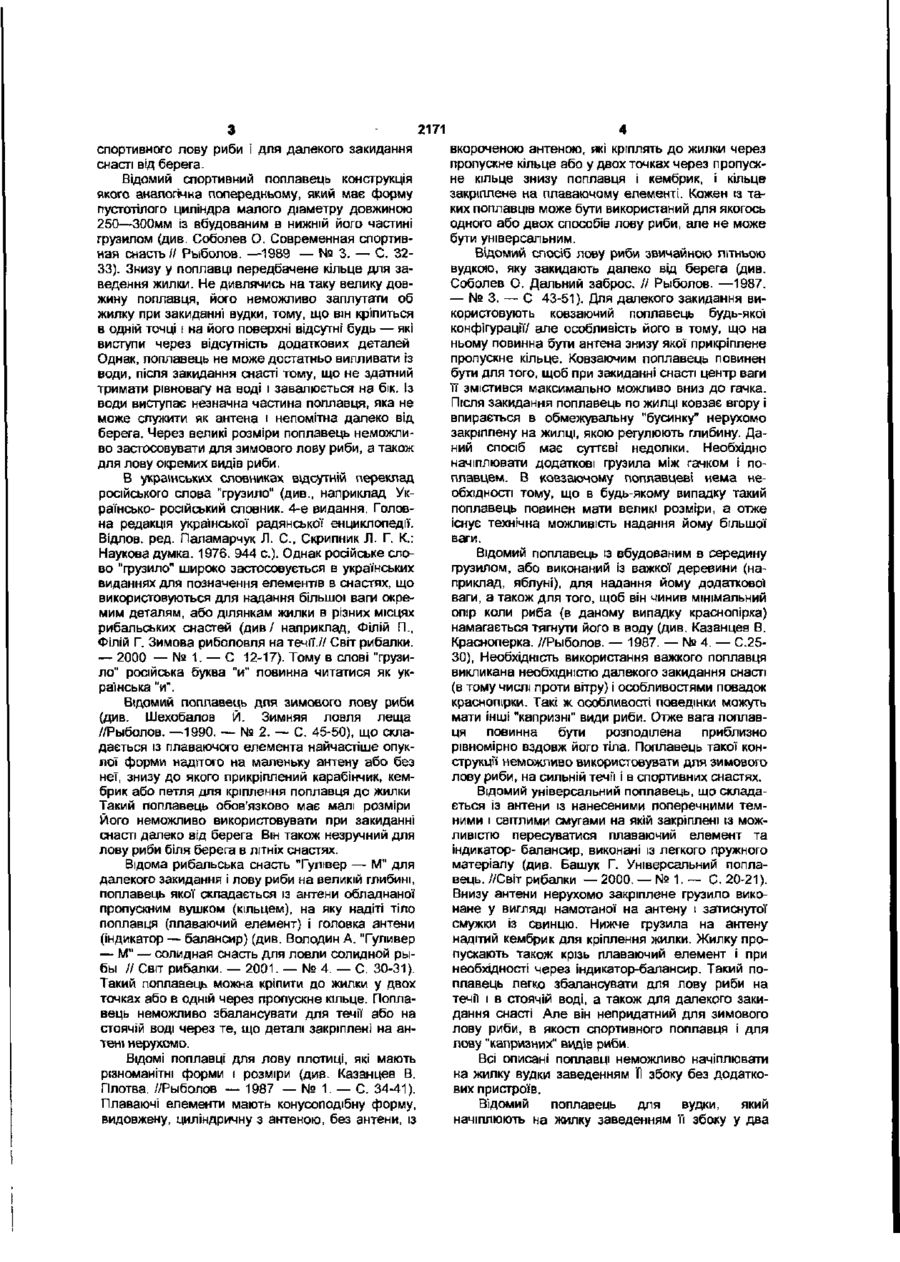

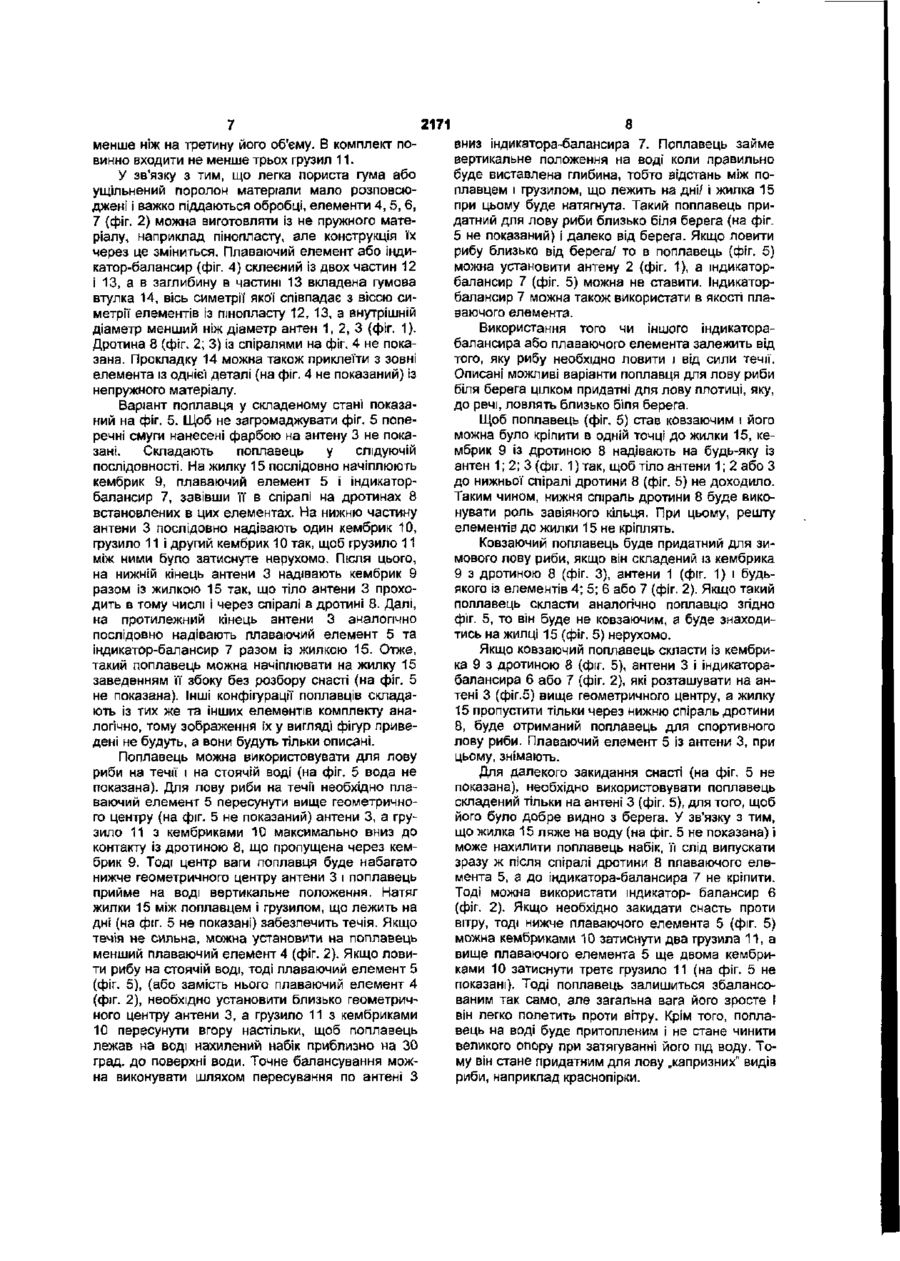

1. Комплект елементів поплавця для вудки, що складається із циліндричної антени, вздовж та індикатор-балансир, які мають обтічну форму, обладнані боковими спіралеподібними завІдними кільцями і виконані із легкого матеріалу, що має пружні властивості, при цьому осі симетрГі1 всіх елементів співпадають, який відрізняється тим, що поплавець будь-якої необхідної конфігурації складається із елементів, комплект яких містить не менше трьох антен різної довжини, геометричний центр яких відмічений поперечною смугою, не менше п'яти кембриків, один із яких обладнаний спіралеподібними кільцями, не менше двох плаваючих елементів різних розмірів, обладнаних спіралеподібними кільцями, не менше двох індикаторів-балансирів різних розмірів, більший із яких обладнаний спіралеподібними кільцями, не менше трьох однакових тороподібних грузил, які за необхідностю закріплюються на антені за допомогою кембриків із можливістю пересуватися вздовж неї, при цьому вага грузила повинна бути такою, щоб бути здатною занурити у воду менший плаваючий елемент не менше ніж на третину його об'єму, коли поплавець у складеному стані. верхньої частини якої то світлою, то темною фарбою нанесені поперечні смуги із однаковим інтервалом, на яку послідовно знизу вгору надівають: по щільній посадці кембрик із пружного матеріалу, діаметр отвору якого менший ніж діаметр антени, нерухомо закріплене грузило, по щільній посадці із здатністю пересуватися вздовж антени плаваючий елемент Корисна модель відноситься до рибальської техніки, а саме, до поплавців для вудіння з сигнальними пристроями і без них і може бути використана для вудок та інших рибальських снастей, наприклад, деяких конструкцій донок. Всі ВІДОМІ рибальські поплавці принципово не відрізняються один від одного, існує велика кількість різних конструкцій, тому розглянемо окремі конструкції і деталі і причини якими викликане саме таке їх виконання. Відомий поплавець видовженої форми виконаний із гусячого пір'я (див. Масленников Ю. Не известное об известном // Світ рибалки. — 2001. — № 4. — с. 18-19), який являє собою пустотілий змінного перерізу стержень, на який може бути надітий плаваючий елемент будь-якої форми виконаний із легкого матеріалу. Особливість конструкції цього поплавця полягає в тому, що у притопленому стані на нього діє приблизно однакова виштовхувальна сила незалежно від того наскільки він занурений у воду. Такий поплавець неможливо використовувати для зимового лову риби, а також для лову риби на сильній течії. Через малі розміри поплавець непридатний для 2. Комплект поплавця для вудки за п. 1, який відрізняється тим, що спіралеподібні кільця, якими обладнані один із кембриків, два плаваючі елементи і один із індикаторів-балансирів, виконані із пружної дротини, пропущеної крізь отвори в них і щільно закрученої' ззовні біля отворів в спіралі із двох витків, осі симетрії яких співпадають з віссю симетрії отвору в елементі, а внутрішній діаметр спіралей такий, що крізь них легко може пройти тіло антени і жилка, до якої за необхідністю закріплюється поплавець. З Комплект елементів поплавця для вудки за пп. 1, 2, який відрізняється тим, що плаваючі елементи та індикатори-балансири виконані із непружного матеріалу, наприклад, пінопласту, а в їх тіло вбудована або приклеєна ззовні гумова втулка, вісь симетрії отвору в якій співпадає з віссю симетрії отвору в плаваючому елементі та індикаторібалансирі, а отвір у втулці менший, ніж діаметр антени. 2171 спортивного лову риби і для далекого закидання снасті від берега. Відомий спортивний поплавець конструкція якого аналогічна попередньому, який має форму пустотілого циліндра малого діаметру довжиною 250—300мм із вбудованим а нижній його частині грузилом (див. Соболев О. Современная спортивная снасть // Рыболов. —1989 — № 3. — С. 3233). Знизу у поплавці передбачене кільце для заведення жилки. Не дивлячись на таку велику довжину поплавця, його неможливо заплутати об жилку при закиданні вудки, тому, що він кріпиться в одній точці і на його поверхні відсутні будь — які виступи через відсутність додаткових деталей Однак, поплавець не може достатньо випливати із води, після закидання снасті тому, що не здатний тримати рівновагу на воді і завалюється на бік. Із води виступає незначна частина поплавця, яка не може служити як антена і непомітна далеко від берега. Через великі розміри поплавець неможливо застосовувати для зимового лову риби, а також для лову окремих видів риби. В українських словниках відсутній переклад російського слова "грузило" (див., наприклад Українсько- російський словник. 4-е видання. Головна редакція української радянської енциклопедії. Відлов, ред. Паламарчук Л. С , Скрипник Л. Г. К.: Наукова думка. 1976. 944 а). Однак російське слово "грузило" широко застосовується в українських виданнях для позначення елементів в снастях, що використовуються для надання більшої ваги окремим деталям, або ділянкам жилки в різних місцях рибальських снастей (див/ наприклад, Філій П., Філій Г. Зимова риболовля на течії.// Світ рибалки. — 2000 — № 1. — С 12-17). Тому в слові "грузило" російська буква "и" повинна читатися як українська "и". Відомий поплавець дпя зимового лову риби (див. Шехобалов Й. Зимняя ловля леща //Рыболов. —1990. — № 2. — С. 45-50), що складається із плаваючого елемента найчастіше опуклої форми надітого на маленьку антену або без неї, знизу до якого прикріплений карабінчик, кембрик або петля для кріплення поплавця до жилки Такий поплавець обов'язково має малі розміри Його неможливо використовувати при закиданні снасті далеко від берега Він також незручний для лову риби біля берега в літніх снастях. Відома рибальська снасть "Гулівер — М" для далекого закидання і лову риби на великій глибині, поплавець якої складається із антени обладнаної пропускним вушком (кільцем), на яку надіті тіло поплавця (плаваючий елемент) і головка антени (індикатор — балансир) (див. Володин А. "Гуливер — М" — солидная снасть для ловли солидной рыбы // Світ рибалки. — 2001. — № 4. — С. 30-31). Такий поплавець можна кріпити до жилки у двох точках або в одній через пропускне кільце. Поплавець неможливо збалансувати для течії або на стоячій воді через те, що деталі закріплені на антені нерухомо. Відомі поплавці для лову плотиці, які мають різноманітні форми і розміри (диа. Казанцев В. Плотва. //Рыболов — 1987 — № 1. — С. 34-41). Плаваючі елементи мають конусоподібну форму, видовжену, циліндричну з антеною, без антени, із вкороченою антеною, які кріплять до жилки через пропускне кільце або у двох точках через пропускне кільце знизу поплавця і кембрик, і кільце закріплене на плаваючому елементі. Кожен із таких поплавців може бути використаний для якогось одного або двох способів лову риби, але не може бути універсальним. Відомий спосіб лову риби звичайною літньою вудкою, яку закидають далеко від берега (див. Соболев О. Дальний заброс. // Рыболов. —1987. — № 3. — С 43-51). Для далекого закидання використовують ковзаючий поплавець будь-якої конфігурації/ але особливість його в тому, що на ньому повинна бути антена знизу якої прикріплене пропускне кільце. Ковзаючим поплавець повинен бути для того, щоб при закиданні снасті центр ваги її змістився максимально можливо вниз до гачка. Після закидання поплавець по жилці ковзає вгору і впирається в обмежувальну "бусинку" нерухомо закріплену на жилці, якою регулюють глибину. Даний спосіб має суттєві недоліки. Необхідно начіплювати додаткові грузила між гачком і поплавцем . В ковзаючому поплавцеві нема необхідності тому, що в будь-якому випадку такий поплавець повинен мати великі розміри, а отже існує технічна можливість надання йому більшої ваги. Відомий поплавець із вбудованим в середину грузилом, або виконаний із важкої деревини (наприклад, яблуні), для надання йому додаткової ваги, а також для того, щоб він чинив мінімальний опір коли риба (в даному випадку краснопірка) намагається тягнути його в воду (див. Казанцев В. Красноперка. //Рыболов. — 1987. — № 4. — С.2530), Необхідність використання важкого поплавця викликана необхідністю далекого закидання снасті (в тому числі проти вітру) і особливостями повадок краснопірки. Такі ж особливості поведінки можуть мати інші "капризні" види риби. Отже вага поплавця повинна бути розподілена приблизно рівномірно вздовж його тіла. Поплавець такої конструкції неможливо використовувати для зимового лову риби, на сильній течГі І в спортивних снастях. Відомий універсальний поплавець, що складається із антени із нанесеними поперечними темними і світлими смугами на якій закріплені із можливістю пересуватися плаваючий елемент та індикатор- балансир, виконані із легкого пружного матеріалу (див. Башук Г. Універсальний поплавець. //Світ рибалки — 2000. — № 1. — С 20-21). Внизу антени нерухомо закріплене грузило виконане у вигляді намотаної на антену і затиснутої смужки із свинцю. Нижче грузила на антену надітий кембрик для кріплення жилки. Жилку пропускають також крізь плаваючий елемент і при необхідності через індикатор-балансир. Такий поплавець легко збалансувати для лову риби на течи і в стоячій воді, а також для далекого закидання снасті Але він непридатний для зимового лову риби, в якості спортивного поплавця і для лову "капризних" видів риби. Всі описані поплавці неможливо начіплювати на жилку вудки заведенням II збоку без додаткових пристроїв. Відомий поплавець для вудки, який начіплюють на жилку заведенням її збоку у два 2171 спіралеподібні кільця прикріплені збоку плаваючого елемента (див. Кузнецов Н. Л. Азбука рыболова. Практическое пособие. Ростов н/Д. : ПрофПрес. 2000. — 512 с , С 100-103). Такий спосіб кріплення приводить до того, що спіралеподібні кільця виступають далеко за межі плаваючого елемента І за них може заплутатись жилка до якої кріплять поплавець. В основу корисної моделі поставлена задача створити комплект елементів із яких в домашніх умовах або в умовах лову риби за короткий час можна скласти, налагодити (збалансувати), або переналагодити поплавець, який може бути ковзаючим на жилці, мати можливість зручного кріплення на жилці заведенням іі в поплавець збоку без розбору снасті, для лову риби на стоячій воді і на течії, для лову риби зимою, для далекого закидання снасті, для використання в якості спортивного поплавця, для лову різних, в тому числі "капризних" видів риби, наприклад, краснопірки, плотиці та інших. Поставлена задача вирішується тим, що комплект елементів поплавця для вудки, складається із циліндричної антени, вздовж верхньої частини якої то світлою, то темною фарбою нанесені поперечні смуги із однаковим інтервалом, на яку послідовно знизу вгору щільно надітий кембрик із пружного матеріалу, діаметр отвору якого менший ніж діаметр антени, нерухомо закріплене грузило, а плаваючий елемент та індикатор-балансир мають обтічну форму і обладнані боковими спіралеподібними завідними кільцями, виконані Із легкого пружного матеріалу і відповідно щільно надіті на антену із здатністю пересуватися вздовж неї, при цьому осі симетрії всіх елементів співпадають. Поплавець будь-якої необхідної конфігурації може бути складений із елементів, комплект яких складається із не менше трьох антен різної довжини, геометричний центр яких відмічений поперечною смугою, не менше п'яти кембриків, один із яких обладнаний спіралеподібними кільцями, не менше двох плаваючих елементів різних розмірів, обладнаних спіралеподібними кільцями, не менше двох індикаторів-балансирів різних розмірів більший із яких обладнаний спіралеподібними кільцями, не менше трьох однакових тороподібних грузил, які можна кріпити на антені за допомогою кембриів із можливістю пересуватися вздовж неї, при цьому вага грузила повинна бути такою, щоб бути здатною занурити у воду менший плаваючий елемент не менше ніж на третину його об'єму, коли поплавець у складеному стані. Спіралеподібні кільця, якими обладнані один із кембриків, два плаваючі елементи і один із Індикаторів-балансирів виконані із пружної дротини пропущеної крізь отвори в них і щільно закрученої ззовні біля отворів в спіралі із двох витків, осі симетрії яких співпадають з віссю симетрії отвору в елементі, а внутрішній діаметр спіралей такий, що крізь них легко може пройти тіло антени І жилка, до якої може бути прикріплений поплавець. Плаваючі елементи та індикатори — балансири можуть бути виконані із непружного матеріалу, наприклад, пінопласту, а в їх тіло вбудована або приклеєна ззовні гумова втулка, вісь симетрії отвору в якій співпадає з віссю симетрії' отвору в плаваючому елементі та індикаторі балансирі, а отвір у втулці менший ніж діаметр антени. На фіг. 1 показані антени для складання будьякої конфігурації поплавця. На фіг. 2 показані індикатори-балансири та плаваючі елементи для поплавця. На фіг. З показані грузило і кембрики для поплавця. На фіг. 4 показаний варіант виконання плаваючого елемента або Індикаторабалансира із легкого твердого матеріалу. На фіг. 5 показана найбільш універсальна конфігурація поплавця у складеному стані. Комплект елементів поплавця для вудки складається із трьох антен 1, 2, 3 (фіг. 1) різної довжини. Практичний досвід показує, що найдовша антена 3 може мати довжину близько 220мм. Антени 1 і 2 менші за антену 3 в тій же пропорції, що показана на фіг. 1. Діаметр антен 1, 2, 3 не повинен перевищувати 3 мм, але бути мінімально можливим. Матеріал повинен бути легким і міцним (наприклад, пластик, бамбук, деревина акації та ін.). На верхніх частинах антен 2 І 3 рівномірно нанесені темною фарбою поперечні смуги довжина яких може бути 10-15ММ і вузька смуга, якою відмічений їх геометричний центр. Геометричний центр відмічений і на антені 1. Поперечні темні смуги на антенах 2 і 3 потрібні для більш ефективного спостереження за глибиною занурення поплавця у воду (на фіг. 1 не показані). Геометричний центр антен 1 , 2 , 3 мітять для кращої орієнтації при розташуванні елементів поплавця при його складанні та налагодженні. Плаваючі елементи 4 і 5 (фіг. 2) та індикаторибалансири 6, 7 виготовляють із легкого пружного матеріалу (наприклад, легкої пористої1 гуми або ущільненого поролону) і надають їм обтічної форми. Діаметри отворів в них повинні бути менші ніж діаметри антен 1, 2, 3 (фіг. 1). Для надійного кріплення на антені 1, 2 або 3 і можливого пересування вздовж них. Довжина плаваючого елемента 5 повинна бути близько 30мм, а діаметр 15-20мм, а елементи 4, 6, 7 повинні бути меншими від елемента 5 приблизно в такій же пропорції' як показано на фіг. 2. В плаваючі елементи 4, 5 і індикаторбалансир 7 встановлені однакові дротини 8, які на виході із них закручені в щільні спіралі осі симетрії яких співпадають з осями симетрії елементів 4, 5, 7 і отворів в них. Внутрішній діаметр спіралей повинен бути таким, щоб крізь них легко могло пройти тіло антен 1, 2, 3 (фіг.1) і жилки (на фіг. 2 не показана) до якої буде кріпитися зібраний поплавець (на фіг.2 не показаний). Крізь кембрик 9 (фіг. 3) також пропущена дротина 8 із спіралями як і на фіг. 2. Діаметр кембрика 9 менший ніж антен 1,2,3 (фіг. 1). Напрямок витків спіралей на дротині 8 (фіг. 2; 3) не має значення, але більш надійне кріплення жилки (на фіг. 2; 3 не показана), коли кінці дротини 8 закручені в протилежних напрямках. Кембрик 10 (фіг. 3) такий же як і кембрик 9. В комплект повинно входити не менше чотирьох кембриків 10. Тороподібне грузило 11 має внутрішній діаметр більший ніж діаметр антен 1, 2, 3 (фіг. 1), але менший ніж зовнішній діаметр кембриків 10 (фіг. 3). Вага грузила 11 повинна бути такою, щоб плаваючий елемент 5, коли поплавець (на фіг. З не показаний) у складеному стані, воно могло занурити у воду (на фіг. З не показана) не 2171 менше ніж на третину його об'єму. В комплект повинно входити не менше трьох грузил 11. У зв'язку з тим, що легка пориста гума або ущільнений поролон матеріали мало розповсюджені І важко піддаються обробці, елементи 4, 5, 6, 7 {фіг. 2) можна виготовляти із не пружного матеріалу, наприклад пінопласту, але конструкція їх через це зміниться. Плаваючий елемент або Індикатор-балансир (фіг. 4) склеєний Із двох частин 12 і 13, а в заглибину в частині 13 вкладена гумова втулка 14, вісь симетрії якої співпадає з віссю симетрії елементів із пінопласту 12, 13, а внутрішній діаметр менший ніж діаметр антен 1, 2, 3 {фіг. 1). Дротина 8 (фіг. 2; 3) із спіралями на фіг. 4 не показана. Прокладку 14 можна також приклеїти з зовні елемента із однієї деталі {на фіг. 4 не показаний) із непружного матеріалу. Варіант поплавця у складеному стані показаний на фіг. 5. Щоб не загромаджувати фіг. 5 поперечні смуги нанесені фарбою на антену 3 не показані. Складають поплавець у слідуючій послідовності. На жилку 15 послідовно начіплюють кембрик 9, плаваючий елемент 5 і індикаторбалансир 7, завівши її в спіралі на дротинах 8 встановлених в цих елементах. На нижню частину антени 3 послідовно надівають один кембрик 10, грузило 11 і другий кембрик 10 так, щоб грузило 11 між ними було затиснуте нерухомо. Після цього, на нижній кінець антени 3 надівають кембрик 9 разом Із жилкою 15 так, що тіло антени 3 проходить в тому числі і через спіралі в дротині 8. Далі, на протилежний кінець антени 3 аналогічно послідовно надівають плаваючий елемент 5 та індикатор-балансир 7 разом із жилкою 15. Отже, такий поплавець можна начіплювати на жилку 15 заведенням її збоку без розбору снасті (на фіг. 5 не показана). Інші конфігурації поплавців складають із тих же та інших елементів комплекту аналогічно, тому зображення їх у вигляді фігур приведені не будуть, а вони будуть тільки описані. Поплавець можна використовувати для лову риби на течії і на стоячій воді (на фіг. 5 вода не показана). Для лову риби на течії необхідно плаваючий елемент 5 пересунути вище геометричного центру (на фіг. 5 не показаний) антени 3, а грузило 11 з кембриками 10 максимально вниз до контакту із дротиною 8, що пропущена через кембрик 9. Тоді центр ваги поплавця буде набагато нижче геометричного центру антени 3 і поплавець прийме на воді вертикальне положення. Натяг жилки 15 між поплавцем і грузилом, що лежить на дні (на фіг. 5 не показані) забезпечить течія. Якщо течія не сильна, можна установити на поплавець менший плаваючий елемент 4 (фіг. 2). Якщо ловити рибу на стоячій воді, тоді плаваючий елемент 5 (фіг. 5), (або замість нього плаваючий елемент 4 (фіг. 2), необхідно установити близько геометричного центру антени 3, а грузило 11 з кембриками 10 пересунути вгору настільки, щоб поплавець лежав на воді нахилений набік приблизно на ЗО град, до поверхні води. Точне балансування можна виконувати шляхом пересування по антені З 8 вниз індикатора-балансира 7. Поплавець займе вертикальне положення на воді коли правильно буде виставлена глибина, тобто відстань між поплавцем і грузилом, що лежить на дні/ І жилка 15 при цьому буде натягнута. Такий поплавець придатний для лову риби близько біля берега (на фіг. 5 не показаний) і далеко від берега. Якщо ловити рибу близько від берега/ то в поплавець {фіг. 5) можна установити антену 2 (фіг. 1), а індикаторбалансир 7 {фіг. 5) можна не ставити. Індикаторбалансир 7 можна також використати в якості плаваючого елемента. Використання того чи іншого індикаторабалансира або плаваючого елемента залежить від того, яку рибу необхідно ловити і від сили течії. Описані можливі варіанти поплавця для лову риби біля берега цілком придатні для лову плотиці, яку, до речі, ловлять близько біля берега. Щоб поплавець (фіг. 5) став ковзаючим і його можна було кріпити в одній точці до жилки 15, кембрик 9 із дротиною 8 надівають на будь-яку із антен 1; 2; 3 (фіг. 1) так, щоб тіло антени 1; 2 або З до нижньої спіралі дротини 8 (фіг. 5) не доходило. Таким чином, нижня спіраль дротини 8 буде виконувати роль завіяного кільця. При цьому, решту елементів до жилки 15 не кріплять. Ковзаючий поплавець буде придатний для зимового лову риби, якщо він складений із кембрика 9 з дротиною 8 (фіг. 3), антени 1 (фіг. 1) і будьякого із елементів 4; 5; 6 або 7 (фіг. 2). Якщо такий поплавець скласти аналогічно поплавцю згідно фіг. 5, то він буде не ковзаючим, а буде знаходитись на жилці 15 (фіг. 5) нерухомо. Якщо ковзаючий поплавець скласти Із кембрика 9 з дротиною 8 (фіг. 5), антени 3 і індикаторабалансира 6 або 7 (фіг. 2), які розташувати на антені 3 (фіг.5) вище геометричного центру, а жилку 15 пропустити тільки через нижню спіраль дротини 8, буде отриманий поплавець для спортивного лову риби. Плаваючий елемент 5 із антени 3, при цьому, знімають. Для далекого закидання снасті (на фіг. 5 не показана), необхідно використовувати поплавець складений тільки на антені 3 (фіг. 5), для того, щоб його було добре видно з берега. У зв'язку з тим, що жилка 15 ляже на воду {на фіг. 5 не показана) і може нахилити поплавець набік, її слід випускати зразу ж після спіралі дротини 8 плаваючого елемента 5, а до індикатора-балансира 7 не кріпити. Тоді можна використати індикатор- балансир 6 (фіг. 2). Якщо необхідно закидати снасть проти вітру, тоді нижче плаваючого елемента 5 (фіг. 5) можна кембриками 10 затиснути два грузила 11, а вище плаваючого елемента 5 ще двома кембриками 10 затиснути третє грузило 11 (на фіг. 5 не показані). Тоді поплавець залишиться збалансованим так само, але загальна вага його зросте І він легко полетить проти вітру. Крім того, поплавець на воді буде притопленим і не стане чинити великого опору при затягуванні його під воду. Тому він стане придатним для лову „капризних" видів риби, наприклад краснопірки. 2171 Фіг. 4 Комп'ютерна верстка Н Кураєва Підписне 10 Фіг. 5 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП «Український інститут промислово) власності», вул. Сім! Хохлових, 15, м. Киш, 04119
