Пристрій для виконання платежів за допомогою електронної картки

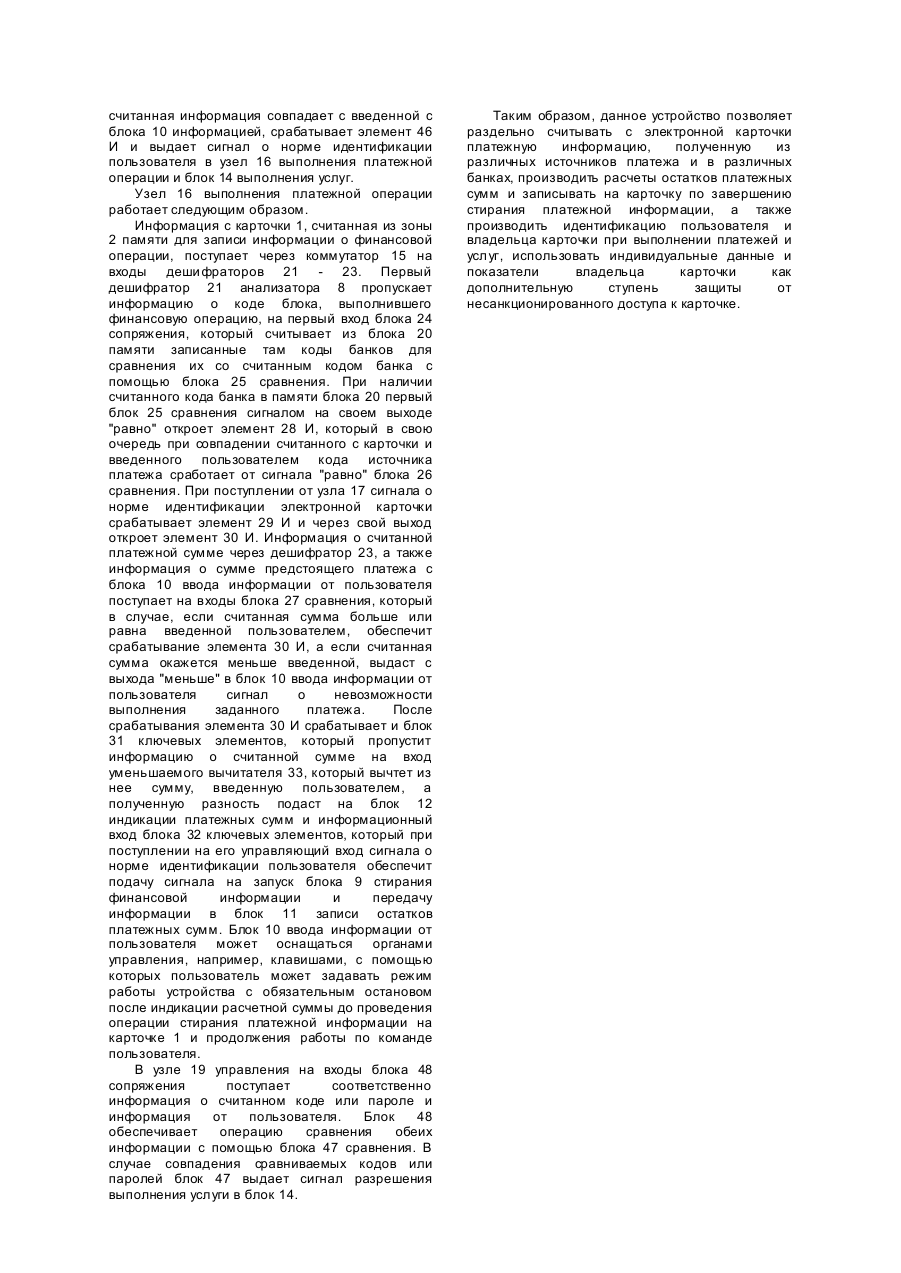

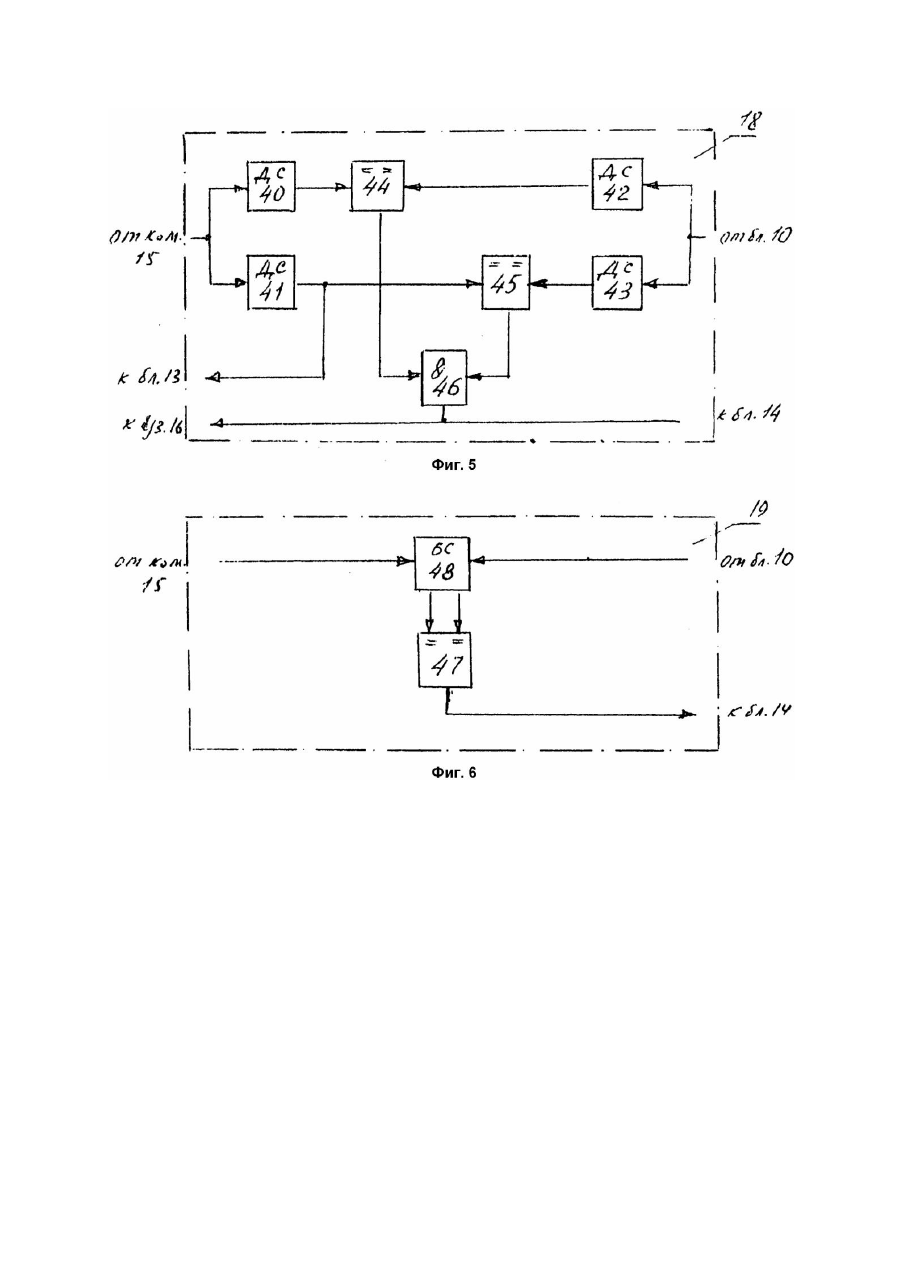

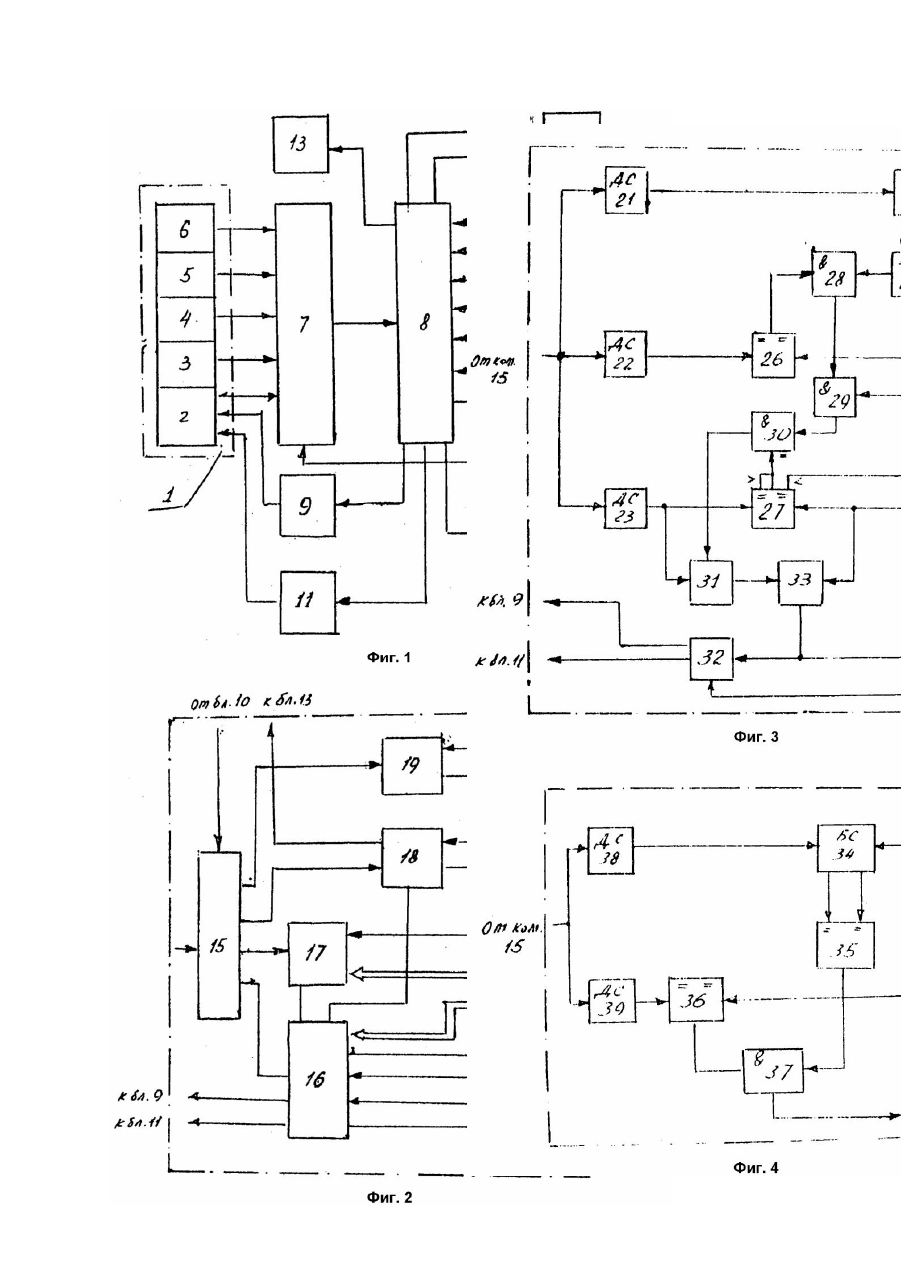

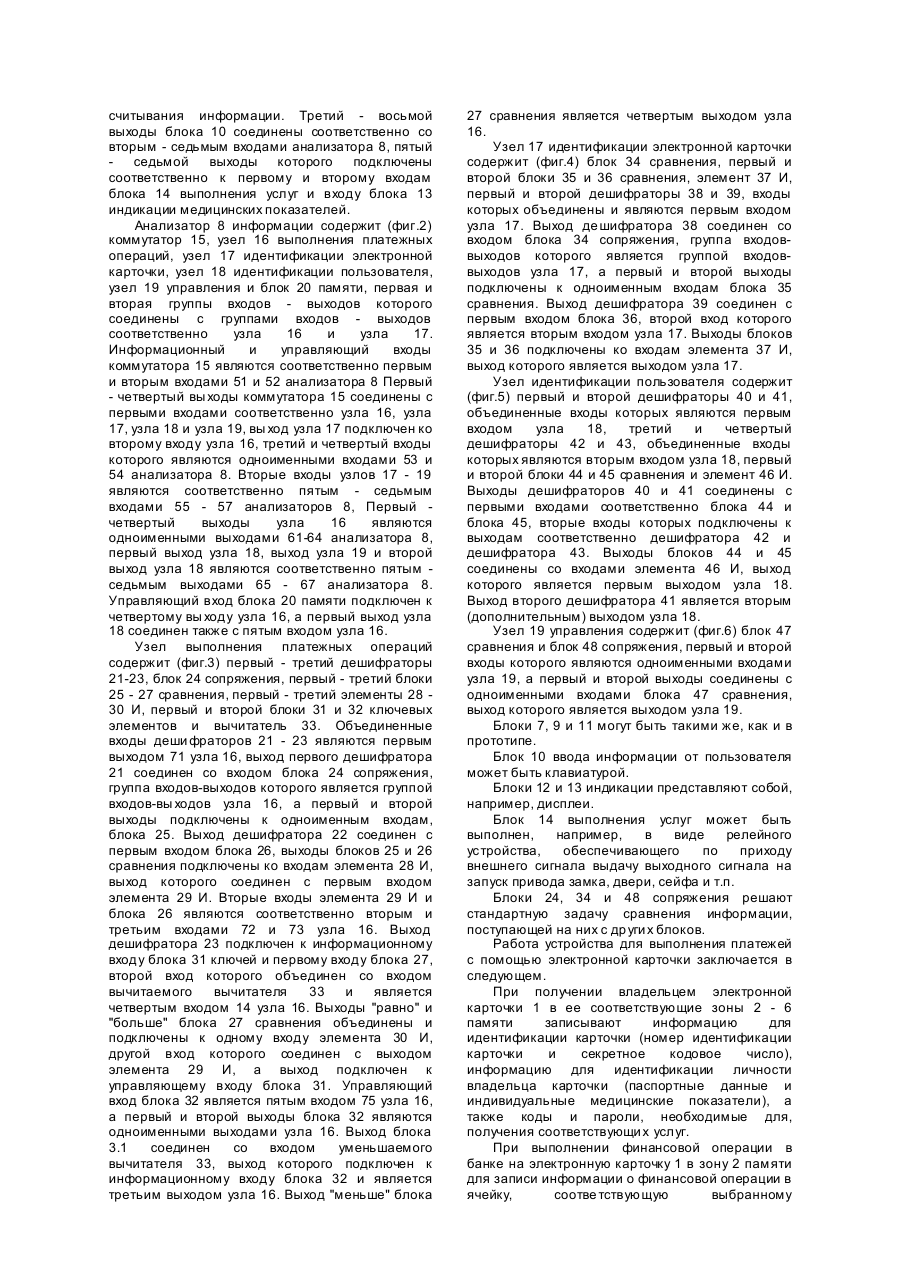

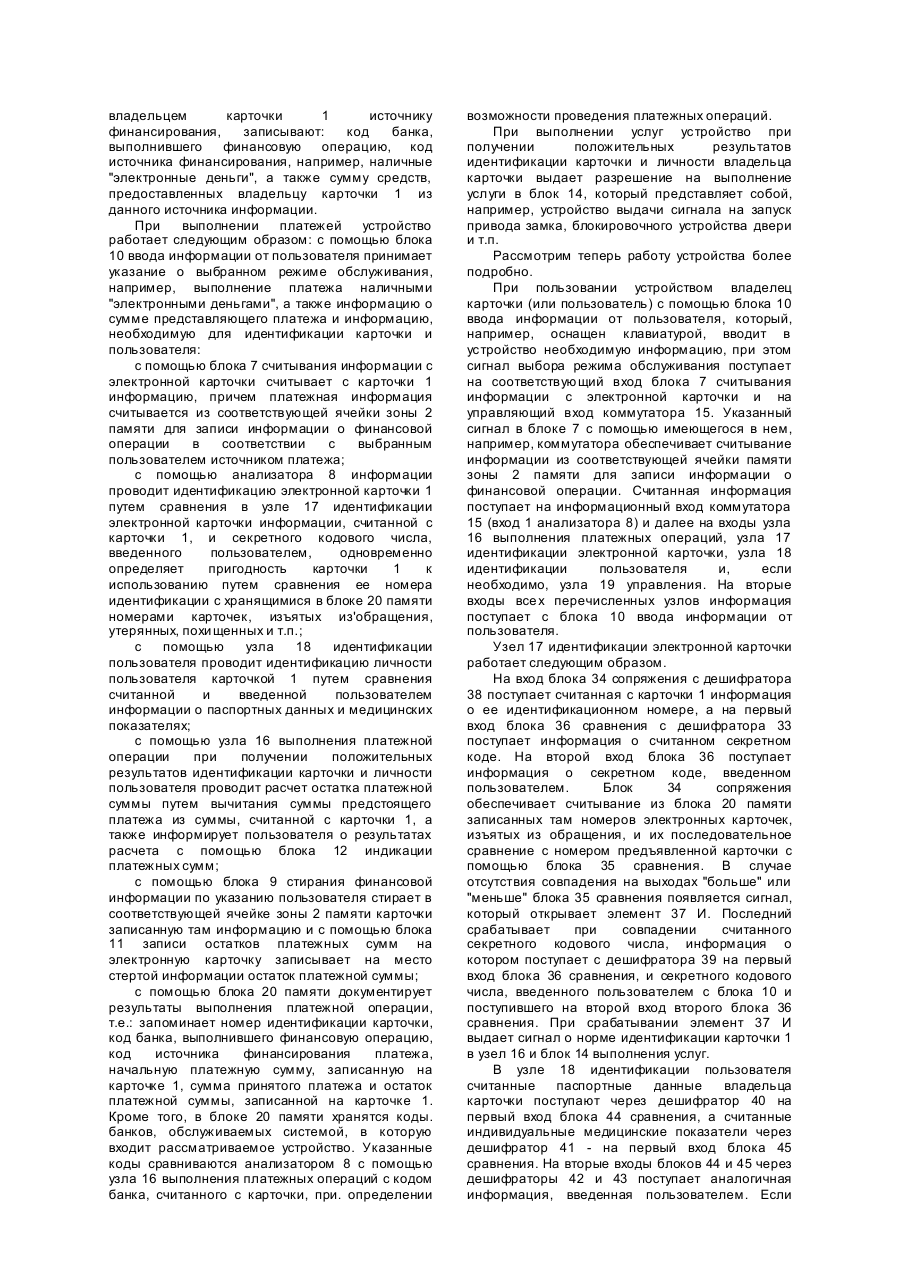

Изобретение относится к вычислительной технике и может найти применение в автоматизированных системах безналичного расчета и оказания услуг, требующи х идентификации личности пользователя и учета его индивидуальных показателей, а также при организации автоматически контролируемого допуска и пользования, при оказании скорой медицинской помощи и при обслуживании в медицинских учреждениях. Известно выбранное в качестве прототипа устройство для выполнения платежей с помощью электронной карточки, содержащее блок считывания информации с электронной карточки, выход которого соединен с первым входом анализатора информации, первый - третий выходы которого подключены соответственно ко входу блока стирания финансовой информации с электронной карточки, ко входу блока записи остатков платежных сумм на электронную карточку и к первому входу блока индикации платежных сумм, второй вход которого подключен к первому входу блока ввода информации от пользователя. Основными недостатками этого устройства являются отсутствие возможности раздельно записывать на карточку платежную информацию, получаемую от различных источников финансирования, записывать на карточку остатки платежных сумм, осуществлять услуги, требующие идентификации пользователя и учета е го индивидуальных показателей. Задачей изобретения является создание устройства для выполнения платежей с помощью электронной карточки, представляющей собой универсальный "кошелек", позволяющий производить платежи из различных источников финансирования без непосредственной оперативной связи с банками, а также использовать этот "электронный кошелек" для реализации услуг, требующих идентификации пользователя. Для достижения этого результата в устройство для выполнения платежей с помощью электронной карточки, содержащее блок считывания информации с электронной карточки, выход которого соединен с первым входом анализатора информации, первый - третий выходы которого подключены соответственно ко входу блока стирания финансовой информации с электронной карточки, ко входу блока записи остатков платежных сумм на электронную карточку и к первому входу блока индикации платежных сумм, второй вход которого подключен к первому вы ходу блока ввода информации от пользователя, введен блок выполнения услуг, а анализатор информации состоит из блока памяти, узла управления, узла выполнения платежных операций, узла идентификации электронной карточки, узла идентификации пользователя и коммутатора, информационный вход которого является первым входом анализатора информации, а первый вход соединен с первым входом узла выполнения платежных операций, первый-третий выходы которого являются одноименными выходами анализатора информации, второй выход коммутатора подключен к первому входу узла идентификации электронной карточки, группа входов-выходов которого и группа входов-вы ходов узла выполнения платежных операций соединены соответственно со второй и первой группами входов-вы ходов блока памяти, третий и четвертый выходы коммутатора подключены к первым входам соответственно узла идентификации пользователя и узла управления, выход узла идентификации электронной карточки соединен со вторым входом узла выполнения платежных операций, четвертый выход которого подключен к управляющему входу блока памяти и входу блока ввода информации от пользователя, второй выход которого соединен со входом выбора режима блока считывания информации с электронной карточки, третий - восьмой выходы блока ввода информации от пользователя подключены соответственно к управляющему входу коммутатора, третьему и четвертому входам узла выполнения платежных операций, второму входу узла идентификации электронной карточки, второму входу узла идентификации пользователя и второму входу узла управления, выход узла идентификации пользователя соединен с пятым входом узла выполнения платежных операций и первым входом блока выполнения услуг, второй вход которого подключен к выходу узла управления. Кроме того, в устройство для выполнения платежей с помощью электронной карточки введен блок индикации медицинских показателей, вход которого подключен к дополнительному выходу узла идентификации пользователя. На фиг.1 представлена функциональная схема устройства; на фиг.2 - функциональная схема анализатора информации; на фиг.3 функциональная схема узла выполнения платежных операций; на фиг.4 - функциональная схема узла идентификации электронной карточки; на фиг.5 - функциональная схема узла идентификации пользователя; на фиг.6 функциональная схема узла управления. Устройство для выполнения платежей с помощью электронной карточки содержит электронную карточку 1 с зонами 2 - 6 памяти для записи соответственно информации о финансовой операции, номера идентификации карточки, секретного кодового числа, информации для идентификации пользователя, кодов и паролей, блока 7 считывания информации с электронной карточки, анализатор 8 информации, блок 9 стирания информации о финансовой операции, блок 10 ввода информации от пользователя, блок 11 записи остатков платежных сумм на электронную карточку, блок 12 индикации платежных сумм, блок 13 индикации медицинских показателей и блок 14 выполнения услуг. Зоны 2 6 памяти электронной карточки через соответствующие выходы карточки 1 подключены, например, электронно-контактным или индуктивным способом к соответствующим входам блока 7 считывания информации, выход которого соединен с первым входом анализатора 8 информации, первый - третий выходы которого подключены соответственно ко входу блока 9 стирания финансовой информации ко входу блока 11 записи остатков платежных сумм и к первому входу блока индикации платежных сумм, второй выход которого подключен к первому входу блока 10 ввода информации от пользователя. Четвертый выход анализатора 8 соединен со входом блока 10, второй выход которого подключен ко входу выбора режима блока 7 считывания информации. Третий - восьмой выходы блока 10 соединены соответственно со вторым - седьмым входами анализатора 8, пятый седьмой выходы которого подключены соответственно к первому и второму входам блока 14 выполнения услуг и входу блока 13 индикации медицинских показателей. Анализатор 8 информации содержит (фиг.2) коммутатор 15, узел 16 выполнения платежных операций, узел 17 идентификации электронной карточки, узел 18 идентификации пользователя, узел 19 управления и блок 20 памяти, первая и вторая группы входов - выходов которого соединены с группами входов - выходов соответственно узла 16 и узла 17. Информационный и управляющий входы коммутатора 15 являются соответственно первым и вторым входами 51 и 52 анализатора 8 Первый - четвертый вы ходы коммутатора 15 соединены с первыми входами соответственно узла 16, узла 17, узла 18 и узла 19, вы ход узла 17 подключен ко второму входу узла 16, третий и четвертый входы которого являются одноименными входами 53 и 54 анализатора 8. Вторые входы узлов 17 - 19 являются соответственно пятым - седьмым входами 55 - 57 анализаторов 8, Первый четвертый выходы узла 16 являются одноименными выходами 61-64 анализатора 8, первый выход узла 18, выход узла 19 и второй выход узла 18 являются соответственно пятым седьмым выходами 65 - 67 анализатора 8. Управляющий вход блока 20 памяти подключен к четвертому вы ходу узла 16, а первый выход узла 18 соединен также с пятым входом узла 16. Узел выполнения платежных операций содержит (фиг.3) первый - третий дешифраторы 21-23, блок 24 сопряжения, первый - третий блоки 25 - 27 сравнения, первый - третий элементы 28 30 И, первый и второй блоки 31 и 32 ключевых элементов и вычитатель 33. Объединенные входы деши фраторов 21 - 23 являются первым выходом 71 узла 16, выход первого дешифратора 21 соединен со входом блока 24 сопряжения, группа входов-выходов которого является группой входов-вы ходов узла 16, а первый и второй выходы подключены к одноименным входам, блока 25. Выход дешифратора 22 соединен с первым входом блока 26, выходы блоков 25 и 26 сравнения подключены ко входам элемента 28 И, выход которого соединен с первым входом элемента 29 И. Вторые входы элемента 29 И и блока 26 являются соответственно вторым и третьим входами 72 и 73 узла 16. Выход дешифратора 23 подключен к информационному входу блока 31 ключей и первому входу блока 27, второй вход которого объединен со входом вычитаемого вычитателя 33 и является четвертым входом 14 узла 16. Выходы "равно" и "больше" блока 27 сравнения объединены и подключены к одному входу элемента 30 И, другой вход которого соединен с выходом элемента 29 И, а выход подключен к управляющему входу блока 31. Управляющий вход блока 32 является пятым входом 75 узла 16, а первый и второй выходы блока 32 являются одноименными выходами узла 16. Выход блока 3.1 соединен со входом уменьшаемого вычитателя 33, выход которого подключен к информационному входу блока 32 и является третьим выходом узла 16. Выход "меньше" блока 27 сравнения является четвертым выходом узла 16. Узел 17 идентификации электронной карточки содержит (фиг.4) блок 34 сравнения, первый и второй блоки 35 и 36 сравнения, элемент 37 И, первый и второй дешифраторы 38 и 39, входы которых объединены и являются первым входом узла 17. Выход де шифратора 38 соединен со входом блока 34 сопряжения, группа входоввыходов которого является группой входоввыходов узла 17, а первый и второй выходы подключены к одноименным входам блока 35 сравнения. Выход дешифратора 39 соединен с первым входом блока 36, второй вход которого является вторым входом узла 17. Выходы блоков 35 и 36 подключены ко входам элемента 37 И, выход которого является выходом узла 17. Узел идентификации пользователя содержит (фиг.5) первый и второй дешифраторы 40 и 41, объединенные входы которых являются первым входом узла 18, третий и четвертый дешифраторы 42 и 43, объединенные входы которых являются вторым входом узла 18, первый и второй блоки 44 и 45 сравнения и элемент 46 И. Выходы дешифраторов 40 и 41 соединены с первыми входами соответственно блока 44 и блока 45, вторые входы которых подключены к выходам соответственно дешифратора 42 и дешифратора 43. Выходы блоков 44 и 45 соединены со входами элемента 46 И, выход которого является первым выходом узла 18. Выход второго дешифратора 41 является вторым (дополнительным) выходом узла 18. Узел 19 управления содержит (фиг.6) блок 47 сравнения и блок 48 сопряжения, первый и второй входы которого являются одноименными входами узла 19, а первый и второй выходы соединены с одноименными входами блока 47 сравнения, выход которого является выходом узла 19. Блоки 7, 9 и 11 могут быть такими же, как и в прототипе. Блок 10 ввода информации от пользователя может быть клавиатурой. Блоки 12 и 13 индикации представляют собой, например, дисплеи. Блок 14 выполнения услуг может быть выполнен, например, в виде релейного устройства, обеспечивающего по приходу внешнего сигнала выдачу выходного сигнала на запуск привода замка, двери, сейфа и т.п. Блоки 24, 34 и 48 сопряжения решают стандартную задачу сравнения информации, поступающей на них с др уги х блоков. Работа устройства для выполнения платежей с помощью электронной карточки заключается в следующем. При получении владельцем электронной карточки 1 в ее соответствующие зоны 2 - 6 памяти записывают информацию для идентификации карточки (номер идентификации карточки и секретное кодовое число), информацию для идентификации личности владельца карточки (паспортные данные и индивидуальные медицинские показатели), а также коды и пароли, необходимые для, получения соответствующи х услуг. При выполнении финансовой операции в банке на электронную карточку 1 в зону 2 памяти для записи информации о финансовой операции в ячейку, соотве тствующую выбранному владельцем карточки 1 источнику финансирования, записывают: код банка, выполнившего финансовую операцию, код источника финансирования, например, наличные "электронные деньги", а также сумму средств, предоставленных владельцу карточки 1 из данного источника информации. При выполнении платежей устройство работает следующим образом: с помощью блока 10 ввода информации от пользователя принимает указание о выбранном режиме обслуживания, например, выполнение платежа наличными "электронными деньгами", а также информацию о сумме представляющего платежа и информацию, необходимую для идентификации карточки и пользователя: с помощью блока 7 считывания информации с электронной карточки считывает с карточки 1 информацию, причем платежная информация считывается из соответствующей ячейки зоны 2 памяти для записи информации о финансовой операции в соответствии с выбранным пользователем источником платежа; с помощью анализатора 8 информации проводит идентификацию электронной карточки 1 путем сравнения в узле 17 идентификации электронной карточки информации, считанной с карточки 1, и секретного кодового числа, введенного пользователем, одновременно определяет пригодность карточки 1 к использованию путем сравнения ее номера идентификации с хранящимися в блоке 20 памяти номерами карточек, изъятых из'обращения, утерянных, похи щенных и т.п.; с помощью узла 18 идентификации пользователя проводит идентификацию личности пользователя карточкой 1 путем сравнения считанной и введенной пользователем информации о паспортных данных и медицинских показателях; с помощью узла 16 выполнения платежной операции при получении положительных результатов идентификации карточки и личности пользователя проводит расчет остатка платежной суммы путем вычитания суммы предстоящего платежа из суммы, считанной с карточки 1, а также информирует пользователя о результатах расчета с помощью блока 12 индикации платежных сумм; с помощью блока 9 стирания финансовой информации по указанию пользователя стирает в соответствующей ячейке зоны 2 памяти карточки записанную там информацию и с помощью блока 11 записи остатков платежных сумм на электронную карточку записывает на место стертой информации остаток платежной суммы; с помощью блока 20 памяти документирует результаты выполнения платежной операции, т.е.: запоминает номер идентификации карточки, код банка, выполнившего финансовую операцию, код источника финансирования платежа, начальную платежную сумму, записанную на карточке 1, сумма принятого платежа и остаток платежной суммы, записанной на карточке 1. Кроме того, в блоке 20 памяти хранятся коды. банков, обслуживаемых системой, в которую входит рассматриваемое устройство. Указанные коды сравниваются анализатором 8 с помощью узла 16 выполнения платежных операций с кодом банка, считанного с карточки, при. определении возможности проведения платежных операций. При выполнении услуг устройство при получении положительных результатов идентификации карточки и личности владельца карточки выдает разрешение на выполнение услуги в блок 14, который представляет собой, например, устройство выдачи сигнала на запуск привода замка, блокировочного устройства двери и т.п. Рассмотрим теперь работу устройства более подробно. При пользовании устройством владелец карточки (или пользователь) с помощью блока 10 ввода информации от пользователя, который, например, оснащен клавиатурой, вводит в устройство необходимую информацию, при этом сигнал выбора режима обслуживания поступает на соответствующий вход блока 7 считывания информации с электронной карточки и на управляющий вход коммутатора 15. Указанный сигнал в блоке 7 с помощью имеющегося в нем, например, коммутатора обеспечивает считывание информации из соответствующей ячейки памяти зоны 2 памяти для записи информации о финансовой операции. Считанная информация поступает на информационный вход коммутатора 15 (вход 1 анализатора 8) и далее на входы узла 16 выполнения платежных операций, узла 17 идентификации электронной карточки, узла 18 идентификации пользователя и, если необходимо, узла 19 управления. На вторые входы все х перечисленных узлов информация поступает с блока 10 ввода информации от пользователя. Узел 17 идентификации электронной карточки работает следующим образом. На вход блока 34 сопряжения с дешифратора 38 поступает считанная с карточки 1 информация о ее идентификационном номере, а на первый вход блока 36 сравнения с дешифратора 33 поступает информация о считанном секретном коде. На второй вход блока 36 поступает информация о секретном коде, введенном пользователем. Блок 34 сопряжения обеспечивает считывание из блока 20 памяти записанных там номеров электронных карточек, изъятых из обращения, и их последовательное сравнение с номером предъявленной карточки с помощью блока 35 сравнения. В случае отсутствия совпадения на выходах "больше" или "меньше" блока 35 сравнения появляется сигнал, который открывает элемент 37 И. Последний срабатывает при совпадении считанного секретного кодового числа, информация о котором поступает с дешифратора 39 на первый вход блока 36 сравнения, и секретного кодового числа, введенного пользователем с блока 10 и поступившего на второй вход второго блока 36 сравнения. При срабатывании элемент 37 И выдает сигнал о норме идентификации карточки 1 в узел 16 и блок 14 выполнения услуг. В узле 18 идентификации пользователя считанные паспортные данные владельца карточки поступают через дешифратор 40 на первый вход блока 44 сравнения, а считанные индивидуальные медицинские показатели через дешифратор 41 - на первый вход блока 45 сравнения. На вторые входы блоков 44 и 45 через дешифраторы 42 и 43 поступает аналогичная информация, введенная пользователем. Если считанная информация совпадает с введенной с блока 10 информацией, срабатывает элемент 46 И и выдает сигнал о норме идентификации пользователя в узел 16 выполнения платежной операции и блок 14 выполнения услуг. Узел 16 выполнения платежной операции работает следующим образом. Информация с карточки 1, считанная из зоны 2 памяти для записи информации о финансовой операции, поступает через коммутатор 15 на входы деши фраторов 21 - 23. Первый дешифратор 21 анализатора 8 пропускает информацию о коде блока, выполнившего финансовую операцию, на первый вход блока 24 сопряжения, который считывает из блока 20 памяти записанные там коды банков для сравнения их со считанным кодом банка с помощью блока 25 сравнения. При наличии считанного кода банка в памяти блока 20 первый блок 25 сравнения сигналом на своем выходе "равно" откроет элемент 28 И, который в свою очередь при совпадении считанного с карточки и введенного пользователем кода источника платежа сработает от сигнала "равно" блока 26 сравнения. При поступлении от узла 17 сигнала о норме идентификации электронной карточки срабатывает элемент 29 И и через свой выход откроет элемент 30 И. Информация о считанной платежной сумме через дешифратор 23, а также информация о сумме предстоящего платежа с блока 10 ввода информации от пользователя поступает на входы блока 27 сравнения, который в случае, если считанная сумма больше или равна введенной пользователем, обеспечит срабатывание элемента 30 И, а если считанная сумма окажется меньше введенной, выдаст с выхода "меньше" в блок 10 ввода информации от пользователя сигнал о невозможности выполнения заданного платежа. После срабатывания элемента 30 И срабатывает и блок 31 ключевых элементов, который пропустит информацию о считанной сумме на вход уменьшаемого вычитателя 33, который вычтет из нее сумму, введенную пользователем, а полученную разность подаст на блок 12 индикации платежных сумм и информационный вход блока 32 ключевых элементов, который при поступлении на его управляющий вход сигнала о норме идентификации пользователя обеспечит подачу сигнала на запуск блока 9 стирания финансовой информации и передачу информации в блок 11 записи остатков платежных сумм. Блок 10 ввода информации от пользователя может оснащаться органами управления, например, клавишами, с помощью которых пользователь может задавать режим работы устройства с обязательным остановом после индикации расчетной суммы до проведения операции стирания платежной информации на карточке 1 и продолжения работы по команде пользователя. В узле 19 управления на входы блока 48 сопряжения поступает соответственно информация о считанном коде или пароле и информация от пользователя. Блок 48 обеспечивает операцию сравнения обеих информации с помощью блока 47 сравнения. В случае совпадения сравниваемых кодов или паролей блок 47 выдает сигнал разрешения выполнения услуги в блок 14. Таким образом, данное устройство позволяет раздельно считывать с электронной карточки платежную информацию, полученную из различных источников платежа и в различных банках, производить расчеты остатков платежных сумм и записывать на карточку по завершению стирания платежной информации, а также производить идентификацию пользователя и владельца карточки при выполнении платежей и услуг, использовать индивидуальные данные и показатели владельца карточки как дополнительную ступень защиты от несанкционированного доступа к карточке.
