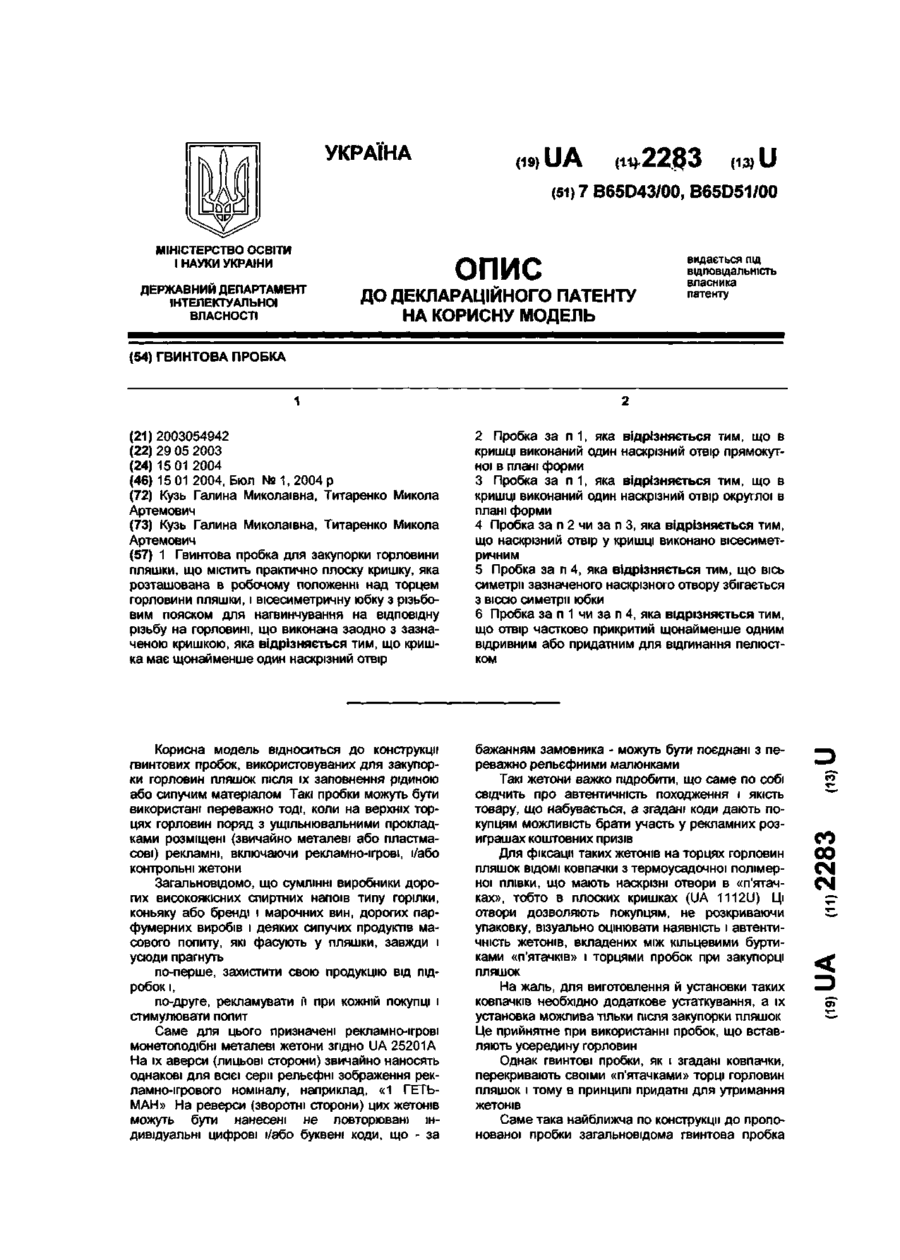

Гвинтова пробка

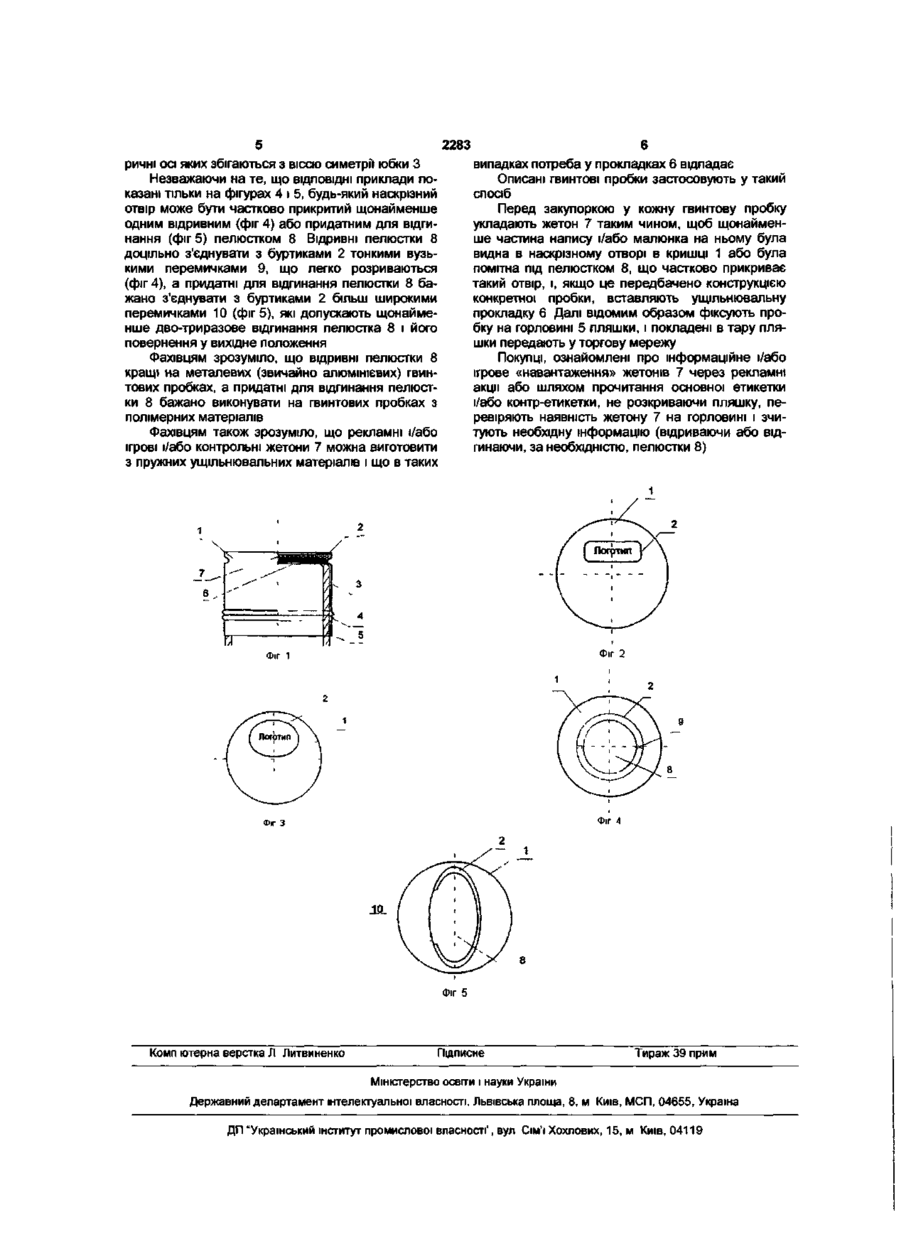

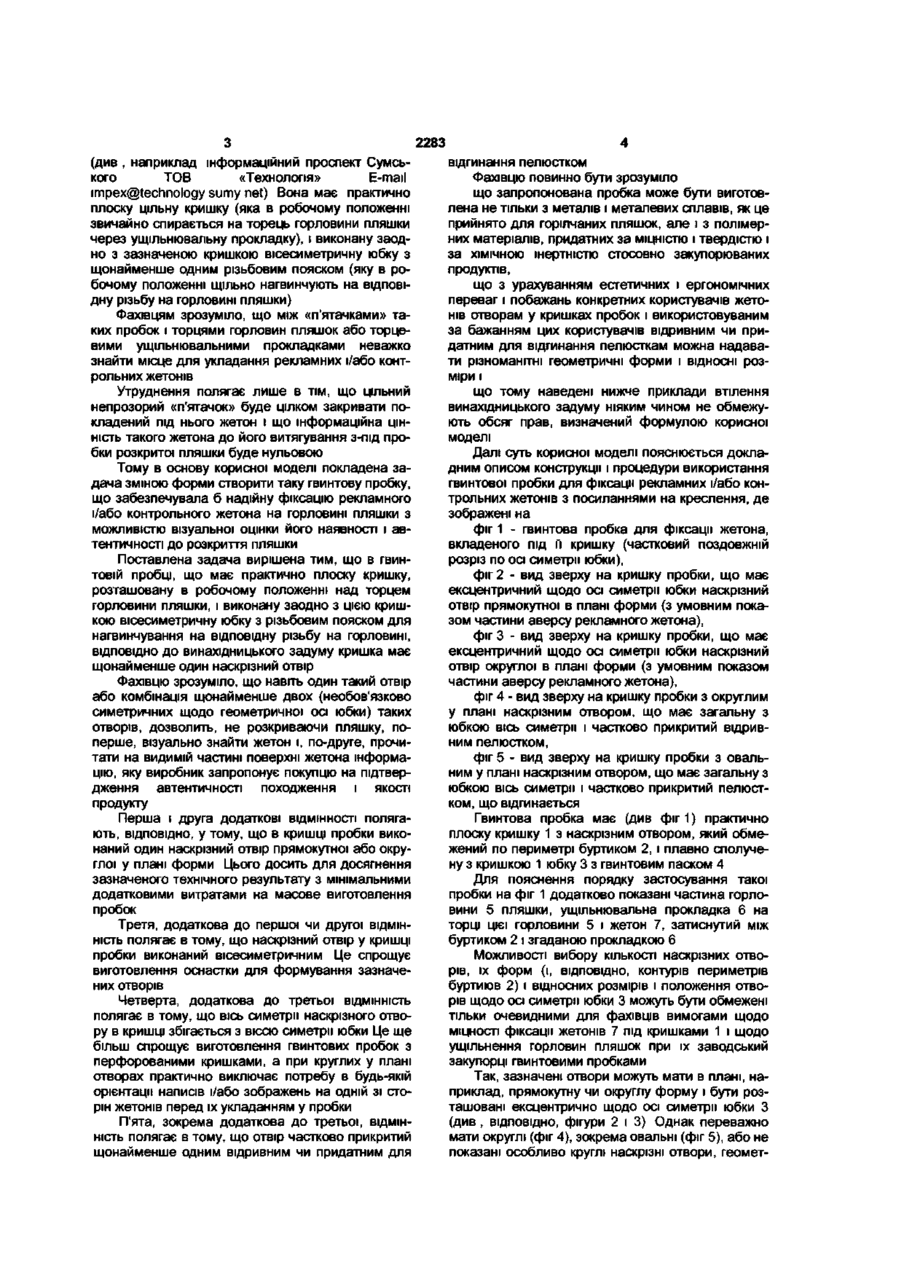

1 Гвинтова пробка для закупорки горловини пляшки, що містить практично плоску кришку, яка розташована в робочому положенні над торцем горловини пляшки, і вісесиметричну юбку з різьбовим пояском для нагвинчування на відповідну різьбу на горловині, що виконана заодно з зазначеною кришкою, яка відрізняється тим, що кришка має щонайменше один наскрізний отвір 2 Пробка за п 1, яка відрізняється тим, що в кришці виконаний один наскрізний отвір прямокутної в плані форми 3 Пробка за п 1, яка відрізняється тим, що в кришці виконаний один наскрізний отвір округлої в плані форми 4 Пробка за п 2 чи за п 3, яка відрізняється тим, що наскрізний отвір у кришці виконано вісесиметричним 5 Пробка за п 4, яка відрізняється тим, що вісь симетрії зазначеного наскрізного отвору збігається з віссю симетрії юбки 6 Пробка за п 1 чи за п 4, яка відрізняється тим, що отвір частково прикритий щонайменше одним відривним або придатним для відгинання пелюстком Корисна модель відноситься до конструкції гвинтових пробок, використовуваних для закупорки горловин пляшок після їх заповнення рідиною або сипучим матеріалом Такі пробки можуть бути використані переважно тоді, коли на верхніх торцях горловин поряд з ущільнювальними прокладками розміщені (звичайно металеві або пластмасові) рекламні, включаючи рекламно-ігрові, і/або контрольні жетони Загальновідомо, що сумлінні виробники дорогих високоякісних спиртних напоїв типу горілки, коньяку або бренді і марочних вин, дорогих парфумерних виробів і деяких сипучих продуктів масового попиту, які фасують у пляшки, завжди і усюди прагнуть по-перше, захистити свою продукцію від підробок і, по-друге, рекламувати її при кожній покупці і стимулювати попит Саме для цього призначені рекламно-ігрові монетоподібні металеві жетони згідно UA 25201А На їх аверси (лицьові сторони) звичайно наносять однакові для всієї сери рельєфні зображення рекламно-ігрового номіналу, наприклад, «1 ГЕТЬМАН» На реверси (зворотні сторони) цих жетонів можуть бути нанесені не повторювані індивідуальні цифрові і/або буквені коди, що - за бажанням замовника - можуть бути поєднані з переважно рельєфними малюнками Такі жетони важко підробити, що саме по собі свідчить про автентичність походження і якість товару, що набувається, а згадані коди дають покупцям можливість брати участь у рекламних розиграшах коштовних призів Для фіксації таких жетонів на торцях горловин пляшок ВІДОМІ ковпачки з термоусадочної полімерної плівки, що мають наскрізні отвори в «п'ятачках», тобто в плоских кришках (UA 1112U) Ці отвори дозволяють покупцям, не розкриваючи упаковку, візуально оцінювати наявність і автентичність жетонів, вкладених між кільцевими буртиками «п'ятачків» і торцями пробок при закупорці пляшок На жаль, для виготовлення й установки таких ковпачків необхідно додаткове устаткування, а їх установка можлива тільки після закупорки пляшок Це прийнятне при використанні пробок, що вставляють усередину горловин Однак гвинтові пробки, як і згадані ковпачки, перекривають своїми «п'ятачками» торці горловин пляшок і тому в принципі придатні для утримання жетонів Саме така найближча по конструкції до пропонованої пробки загальновідома гвинтова пробка СО 00 CM CM 2283 (див , наприклад інформаційний проспект Сумського ТОВ «Технологія» E-mail impex@technology sumy net) Вона має практично плоску цільну кришку (яка в робочому положенні звичайно спирається на торець горловини пляшки через ущільнювальну прокладку), і виконану заодно з зазначеною кришкою вісесиметричну юбку з щонайменше одним різьбовим пояском (яку в робочому положенні щільно нагвинчують на відповідну різьбу на горловині пляшки) Фахівцям зрозуміло, що між «п'ятачками» таких пробок і торцями горловин пляшок або торцевими ущільнювальними прокладками неважко знайти місце для укладання рекламних і/або контрольних жетонів Утруднення полягає лише в тім, що цільний непрозорий «п'ятачок» буде цілком закривати покладений під нього жетон і що інформаційна ЦІННІСТЬ такого жетона до його витягування з-під пробки розкритої пляшки буде нульовою Тому в основу корисної моделі покладена задача зміною форми створити таку гвинтову пробку, що забезпечувала б надійну фіксацію рекламного і/або контрольного жетона на горловині пляшки з можливістю візуальної оцінки його наявності і автентичності до розкриття пляшки Поставлена задача вирішена тим, що в гвинтовій пробці, що має практично плоску кришку, розташовану в робочому положенні над торцем горловини пляшки, і виконану заодно з цією кришкою вісесиметричну юбку з різьбовим пояском для нагвинчування на відповідну різьбу на горловині, ВІДПОВІДНО до винахідницького задуму кришка має щонайменше один наскрізний отвір Фахівцю зрозуміло, що навіть один такий отвір або комбінація щонайменше двох (необов'язково симетричних щодо геометричної осі юбки) таких отворів, дозволить, не розкриваючи пляшку, поперше, візуально знайти жетон і, по-друге, прочитати на видимій частині поверхні жетона інформацію, яку виробник запропонує покупцю на підтвердження автентичності походження і якості продукту Перша і друга додаткові ВІДМІННОСТІ полягають, ВІДПОВІДНО, у тому, що в кришці пробки виконаний один наскрізний отвір прямокутної або округлої у плані форми Цього досить для досягнення зазначеного технічного результату з мінімальними додатковими витратами на масове виготовлення пробок Третя, додаткова до першої чи другої ВІДМІННІСТЬ полягає в тому, що наскрізний отвір у кришці пробки виконаний вісесиметричним Це спрощує виготовлення оснастки для формування зазначених отворів Четверта, додаткова до третьої ВІДМІННІСТЬ полягає в тому, що вісь симетрії наскрізного отвору в кришці збігається з віссю симетрії юбки Це ще більш спрощує виготовлення гвинтових пробок з перфорованими кришками, а при круглих у плані отворах практично виключає потребу в будь-якій орієнтації написів і/або зображень на одній зі сторін жетонів перед їх укладанням у пробки П'ята, зокрема додаткова до третьої, ВІДМІННІСТЬ полягає в тому, що отвір частково прикритий щонайменше одним відривним чи придатним для відгинання пелюстком Фахівцю повинно бути зрозуміло що запропонована пробка може бути виготовлена не тільки з металів і металевих сплавів, як це прийнято для горілчаних пляшок, але і з полімерних матеріалів, придатних за МІЦНІСТЮ І твердістю і за ХІМІЧНОЮ інертністю стосовно закупорюваних продуктів, що з урахуванням естетичних і ергономічних переваг і побажань конкретних користувачів жетонів отворам у кришках пробок і використовуваним за бажанням цих користувачів відривним чи придатним для відгинання пелюсткам можна надавати різноманітні геометричні форми і ВІДНОСНІ розміри і що тому наведені нижче приклади втілення винахідницького задуму ніяким чином не обмежують обсяг прав, визначений формулою корисної моделі Далі суть корисної моделі пояснюється докладним описом конструкції і процедури використання гвинтової пробки для фіксації рекламних і/або контрольних жетонів з посиланнями на креслення, де зображені на фіг 1 - гвинтова пробка для фіксації жетона, вкладеного під її кришку (частковий поздовжній розріз по осі симетрії юбки), фіг 2 - вид зверху на кришку пробки, що має ексцентричний щодо осі симетрії юбки наскрізний отвір прямокутної в плані форми (з умовним показом частини аверсу рекламного жетона), фіг 3 - вид зверху на кришку пробки, що має ексцентричний щодо осі симетрії юбки наскрізний отвір округлої в плані форми (з умовним показом частини аверсу рекламного жетона), фіг 4 - вид зверху на кришку пробки з округлим у плані наскрізним отвором, що має загальну з юбкою вісь симетрії і частково прикритий відривним пелюстком, фіг 5 - вид зверху на кришку пробки з овальним у плані наскрізним отвором, що має загальну з юбкою вісь симетрії і частково прикритий пелюстком, що відгинається Гвинтова пробка має (див фіг 1) практично плоску кришку 1 з наскрізним отвором, який обмежений по периметрі буртиком 2, і плавно сполучену з кришкою 1 юбку 3 з гвинтовим паском 4 Для пояснення порядку застосування такої пробки на фіг 1 додатково показані частина горловини 5 пляшки, ущільнювальна прокладка 6 на торці цієї горловини 5 і жетон 7, затиснутий між буртиком 2 і згаданою прокладкою 6 Можливості вибору КІЛЬКОСТІ наскрізних отворів, їх форм (і, ВІДПОВІДНО, контурів периметрів буртиюв 2) і відносних розмірів і положення отворів щодо осі симетрії юбки 3 можуть бути обмежені тільки очевидними для фахівців вимогами щодо МІЦНОСТІ фіксації жетонів 7 під кришками 1 і щодо ущільнення горловин пляшок при їх заводський закупорці гвинтовими пробками Так, зазначені отвори можуть мати в плані, наприклад, прямокутну чи округлу форму і бути розташовані ексцентрично щодо осі симетрії юбки З (див , ВІДПОВІДНО, фігури 2 і 3) Однак переважно мати округлі (фіг 4), зокрема овальні (фіг 5), або не показані особливо круглі наскрізні отвори, геомет 2283 ричні осі яких збігаються з віссю симетрії юбки З Незважаючи на те, що ВІДПОВІДНІ приклади по казані тільки на фігурах 4 і 5, будь-який наскрізний отвір може бути частково прикритий щонайменше одним відривним (фіг 4) або придатним для відгинання (фіг 5) пелюстком 8 Відривні пелюстки 8 доцільно з'єднувати з буртиками 2 тонкими вузькими перемичками 9, що легко розриваються (фіг 4), а придатні для відгинання пелюстки 8 бажано з'єднувати з буртиками 2 більш широкими перемичками 10 (фіг 5), які допускають щонайменше дво-триразове відгинання пелюстка 8 і його повернення у вихідне положення Фахівцям зрозуміло, що відривні пелюстки 8 кращі на металевих (звичайно алюмінієвих) гвинтових пробках, а придатні для відгинання пелюстки 8 бажано виконувати на гвинтових пробках з полімерних матеріалів Фахівцям також зрозуміло, що рекламні і/або ігрові і/або контрольні жетони 7 можна виготовити з пружних ущільнювальних матеріалів і що в таких випадках потреба у прокладках 6 відпадає Описані гвинтові пробки застосовують у такий спосіб Перед закупоркою у кожну гвинтову пробку укладають жетон 7 таким чином, щоб щонайменше частина напису і/або малюнка на ньому була видна в наскрізному отворі в кришці 1 або була помітна під пелюстком 8, що частково прикриває такий отвір, і, якщо це передбачено конструкцією конкретної пробки, вставляють ущільнювальну прокладку 6 Далі відомим образом фіксують пробку на горловині 5 пляшки, і покладені в тару пляшки передають у торгову мережу Покупці, ознайомлені про інформаційне і/або ігрове «навантаження» жетонів 7 через рекламні акції або шляхом прочитання основної етикетки і/або контр-етикетки, не розкриваючи пляшку, перевіряють наявність жетону 7 на горловині і зчитують необхідну інформацію (відриваючи або відгинаючи, за необхідністю, пелюстки 8) Фіг 1 Фіг 4 Фіг 5 Комп ютерна верстка Л Литвиненко Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
