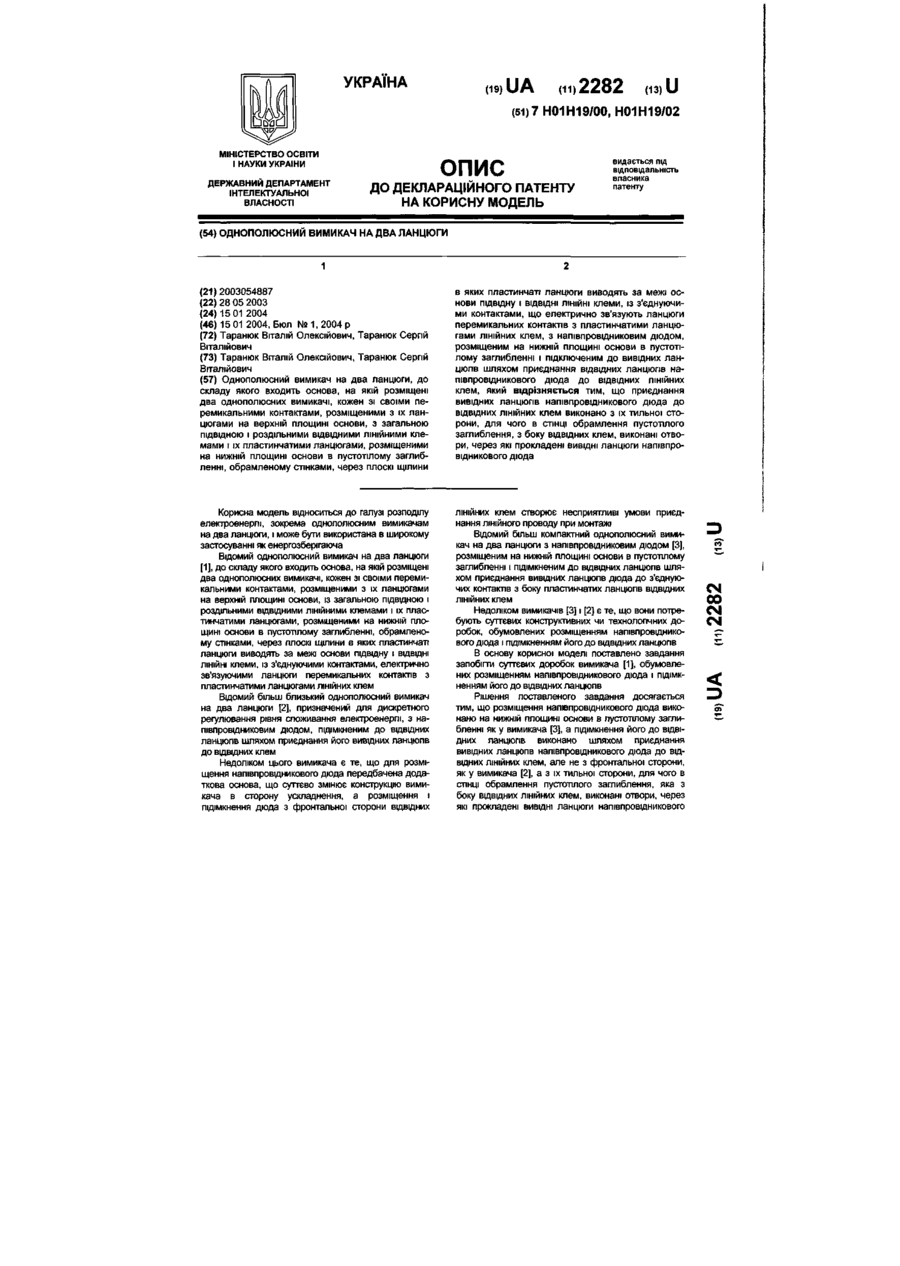

Однополюсний вимикач на два ланцюги

Однополюсний вимикач на два ланцюги, до складу якого входить основа, на якій розміщені два однополюсних вимикачі, кожен зі своїми перемикальними контактами, розміщеними з їх ланцюгами на верхній площині основи, з загальною ПІДВІДНОЮ і роздільними ВІДВІДНИМИ ЛІНІЙНИМИ кле мами і їх пластинчатими ланцюгами, розміщеними на нижній площині основи в пустотілому заглибленні, обрамленому стінками, через плоскі щілини Корисна модель відноситься до галузі розподілу електроенергії, зокрема однополюсним вимикачам на два ланцюги, і може бути використана в широкому застосуванні як енергозберігаюча Відомий ОДНОПОЛЮСНИЙ вимикач на два ланцюги [1], до складу якого входить основа, на якій розміщені два однополюсних вимикачі, кожен зі своїми перемикальними контактами, розміщеними з їх ланцюгами на верхній площині основи, із загальною ПІДВІДНОЮ І роздільними ВІДВІДНИМИ ЛІНІЙНИМИ клемами і їх пластинчатими ланцюгами, розміщеними на нижній площині основи в пустотілому заглибленні, обрамленому стінками, через плоскі щілини в яких пластинчаті ланцюги виводять за межі основи підвідну і ВІДВІДНІ ЛІНІЙНІ клеми, із з'єднуючими контактами, електрично зв'язуючими ланцюги перемикальних контактів з пластинчатими ланцюгами ЛІНІЙНИХ клем Відомий більш близький однополюсний вимикач на два ланцюги [2], призначений для дискретного регулювання рівня споживання електроенергії, з напівпровідниковим ДІОДОМ, ПІДІМКНЄНИМ ДО ВІДВІДНИХ ланцюгів шляхом приєднання його вивідних ланцюгів ДО ВІДВІДНИХ КЛЄМ Недоліком цього вимикача є те, що для розміщення напівпровідникового діода передбачена додаткова основа, що суттєво змінює конструкцію вимикача в сторону ускладнення, а розміщення і пщімкнення діода з фронтальної сторони ВІДВІДНИХ в яких пластинчаті ланцюги виводять за межі основи підвідну і ВІДВІДНІ ЛІНІЙНІ клеми, із з'єднуючими контактами, що електрично зв'язують ланцюги перемикальних контактів з пластинчатими ланцюгами ЛІНІЙНИХ клем, з напівпровідниковим діодом, розміщеним на нижній площині основи в пустотілому заглибленні і підключеним до вивідних ланцюгів шляхом приєднання ВІДВІДНИХ ланцюгів напівпровідникового діода до ВІДВІДНИХ ЛІНІЙНИХ клем, який відрізняється тим, що приєднання вивідних ланцюгів напівпровідникового діода до ВІДВІДНИХ ЛІНІЙНИХ клем виконано з їх тильної сторони, для чого в СТІНЦІ обрамлення пустотілого заглиблення, з боку ВІДВІДНИХ клем, виконані отвори, через які прокладені вивідні ланцюги напівпровідникового діода ЛІНІЙНИХ клем створює несприятливі умови приєднання ЛІНІЙНОГО проводу при монтажі Відомий більш компактний однополюсний вимикач на два ланцюги з напівпровідниковим діодом [3], розміщеним на нижній площині основи в пустотілому заглибленні і пщімкненим до ВІДВІДНИХ ланцюгів шляхом приєднання вивідних ланцюгів діода до з'єднуючих контактів з боку пластинчатих ланцюпв ВІДВІДНИХ ЛІНІЙНИХ клем Недоліком вимикачів [3] і [2] є те, що вони потребують суттєвих конструктивних чи технологічних доробок, обумовлених розміщенням напівпровідникового діода і підімкненням його до ВІДВІДНИХ ланцюпв В основу корисної моделі поставлено завдання запобігти суттєвих доробок вимикача [1], обумовлених розміщенням напівпровідникового діода і пщімкненням його до ВІДВІДНИХ ланцюгів Рішення поставленого завдання досягається тим, що розміщення напівпровідникового діода виконано на нижній площині основи в пустотілому заглибленні як у вимикача [3], а пщімкнення його до ВІДВІДНИХ ланцюгів виконано шляхом приєднання вивідних ланцюгів напівпровідникового діода до ВІДВІДНИХ ЛІНІЙНИХ клем, але не з фронтальної сторони, як у вимикача [2], а з їх тильної сторони, для чого в СТІНЦІ обрамлення пустотілого заглиблення, яка з боку ВІДВІДНИХ ЛІНІЙНИХ клем, виконані отвори, через які прокладені ВИВІДНІ ланцюги напівпровідникового CM 00 CM CM
