Кокільний конвеєр

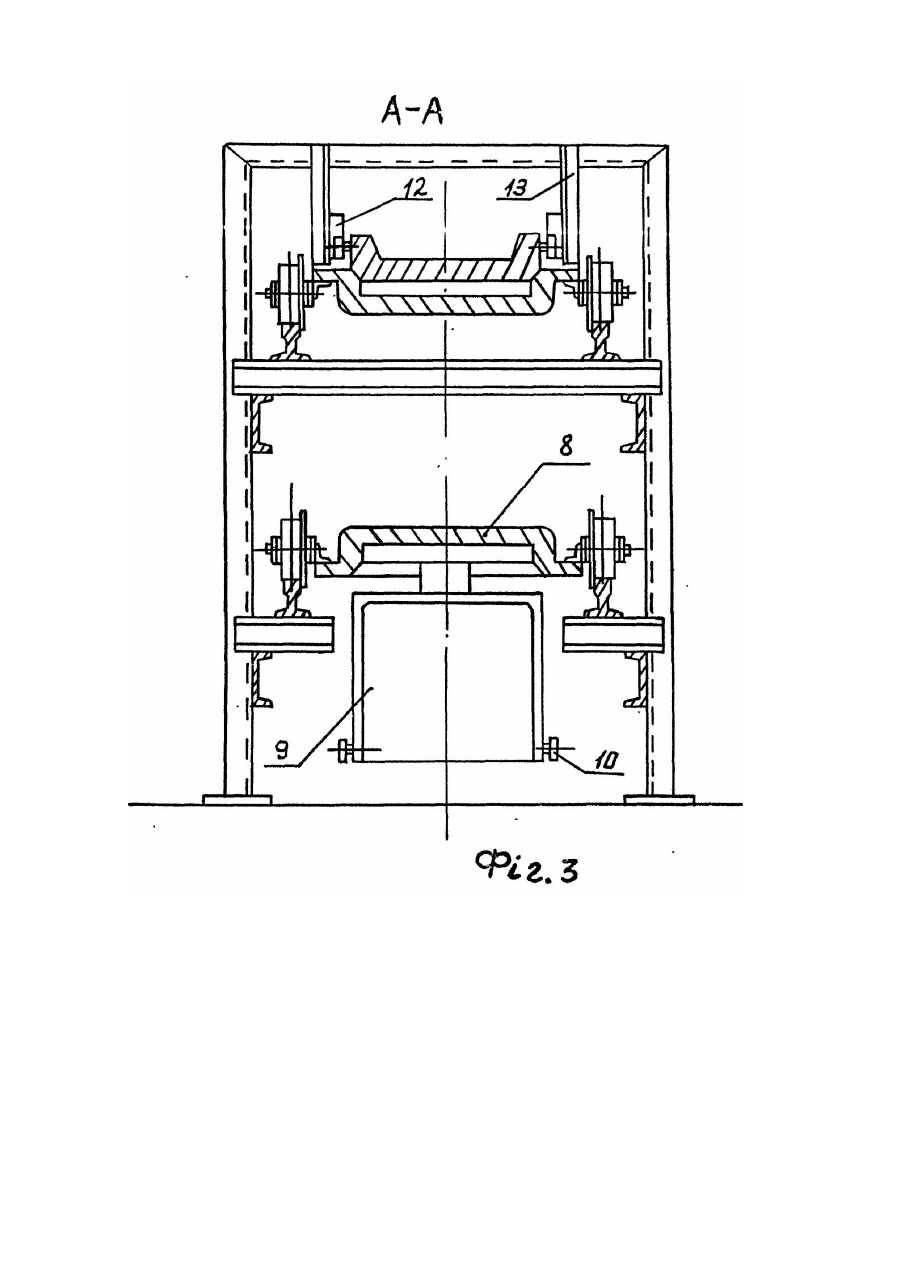

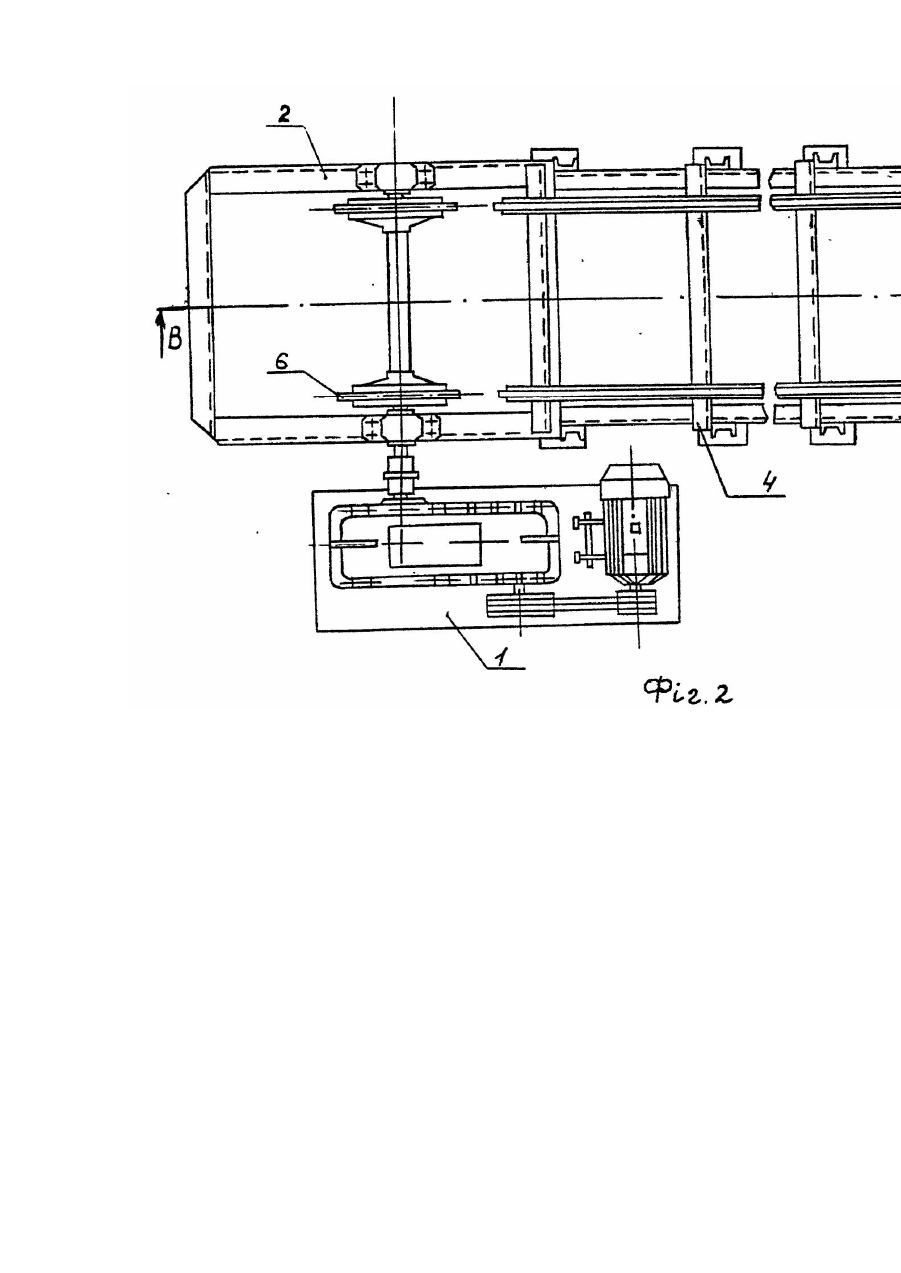

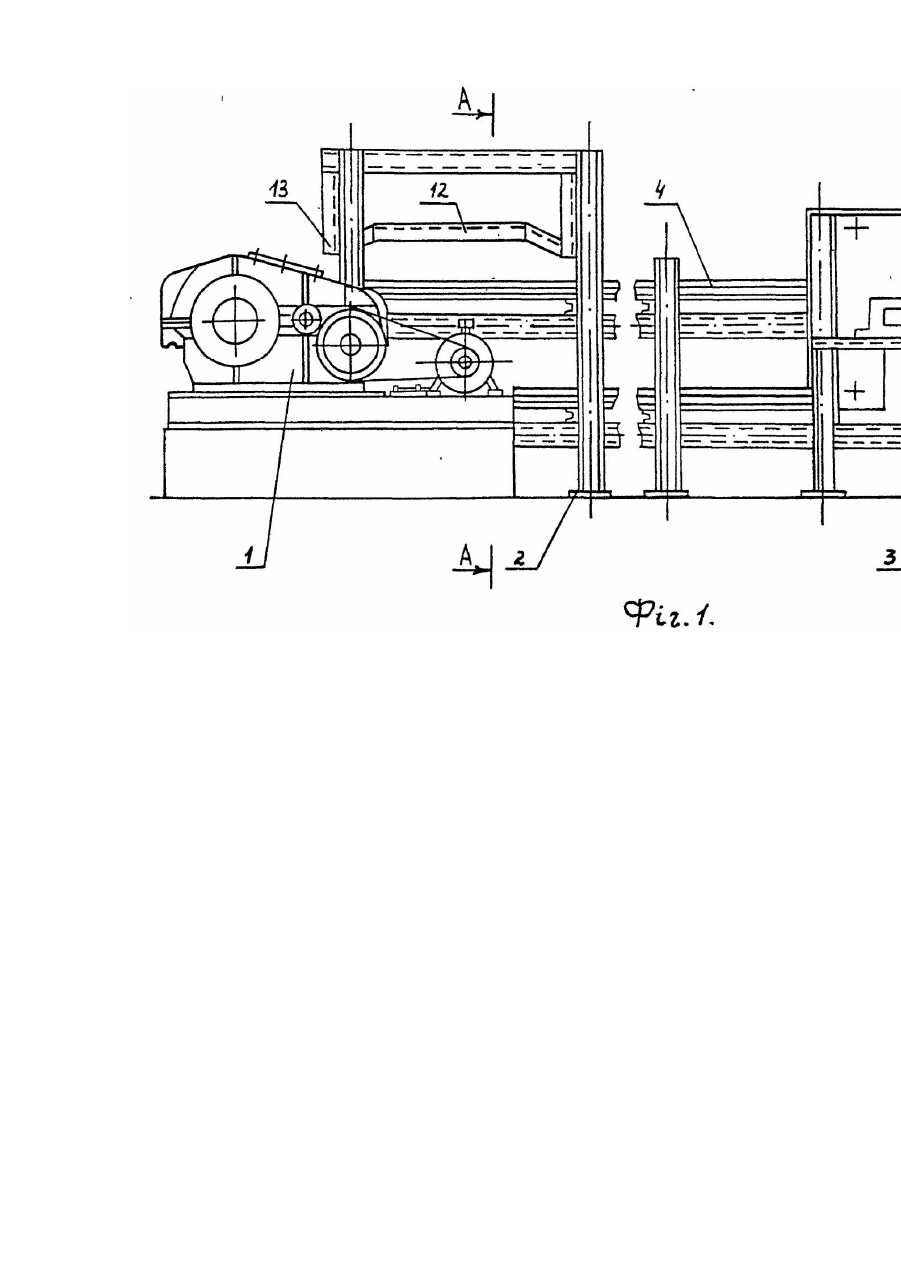

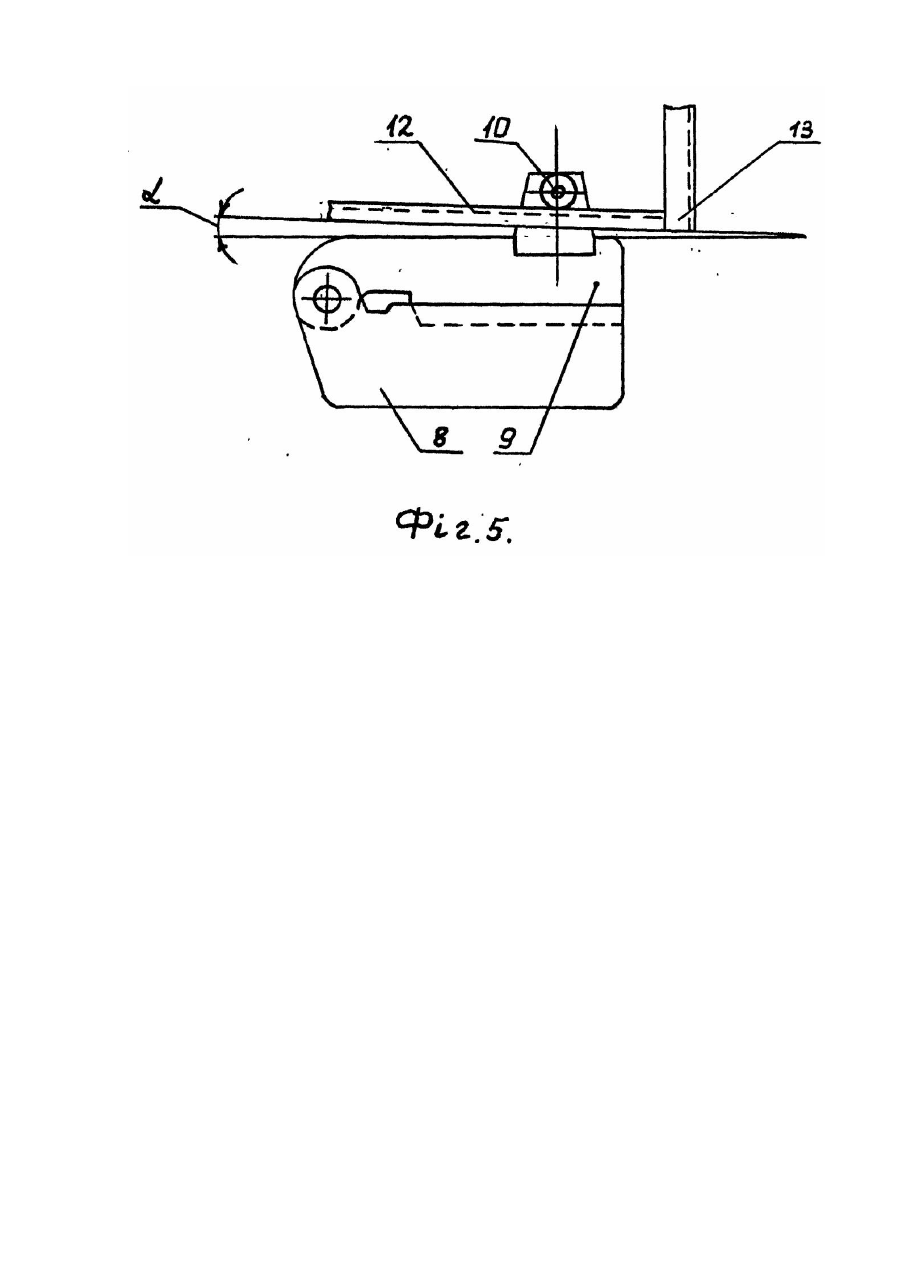

Винахід відноситься до ливарного виробництва і може бути використаний для масового виробництва відливок. Найбільш близьким по технічній суті і конструктивному виконанню аналогом-прототипом є машина для відливки деталей в кокіль з горизонтальним роз'ємом [Авт. св. СССР № 1803259. кл. В 22 D 15/04, 1993]. Прототип складається Із привода, привідної секції, натяжної секції, проміжних секцій, пластинчастих тягових ланцюгів, натягнути х на привідних І натяжних зірочках, нижніх половинок кокілів, закріплених на тягових ланцюга х, вер хніх половинок кокілів, з'єднаних з нижніми з можливістю поворота, напрямних роликів, закріплених на верхніх половинках кокілів, напрямної у вигляді спіралі, закріпленої навколо натяжних зірочок, повітряного сопла І пульверизатора. Недоліком прототипу є порушення автоматичного процесу розкривання кокілів. Стояк для розливу металу виконано по роз'єму між верхньою! нижньою половинками кокілів. Якщо рідкий метал не приварюється до половинок кокілів, то під силою ваги верхня половина кокілів відпадає від нижньої і відливки випадають в підставлену для цього тару. Якщо ж рідкий метал приварюється до половинок кокілів, то сили ваги стає недостатньо для розкриття кокіля, автоматичний характер роботи кокільного конвеєра порушується І стає потрібним втручання обслуговуючого персоналу, Задача, яку вирішує винахід, заключається в зниженні вартості обслуговування І збільшення продуктивності за рахунок підвищення надійності розкриття кокілів. Вказана задача вирішується завдяки тому, що на рамі привідної секції кокільного конвеєра, який складається Із привода, привідної секції, натяжної секції, проміжних секцій, пластинчастих тягових ланцюгів, натягнути х на привідних І натяжних зірочках, нижніх половинок кокілів, закріплених на Тягових ланцюгах, верхніх половинок кокілів, з'єднаних з нижніми з можливістю поворота, напрямних роликів, закріплених на верхніх половинках кокілів, напрямної у вигляді спіралі, закріпленої навколо натяжних зірочок, повітряного сопла І пульверизатора додатково закріплено похилі напрямні для взаємодії з роликами, закріпленими на верхніх половинках кокілів. Поскільки в процесі роботи тягові ланцюги рухаються, безперервно, то після заливки ролики наїзджають на напрямні і піднімаються, відриваючи тим самим верхню половинку кокіля від нижньої, забезпечуючи тим самим розкривання кокіля при його русі навколо привідної зірочки. На фіг. 1 показано загальний вид кокільного конвеєра; на фіг. 2 - вид конвеєра в плані: на фіг. З - розріз АА на фіг. 1; на фіг. 4 - розріз В-В на фіг. 2; на фіг. 5 - схема взаємодії верхньої половинки кокіля з похилою напрямною, закріпленою на кронштейні рами привідної секції. Як видно Із цих фігур, кокільний конвеєр складається із привода 1, привідної секції 2, натяжної секції 3, проміжних секцій 4, пластинчастих тягових ланцюгів 5, натягнутих на привідних б І натяжних 7 зірочках, нижніх половинок кокілів 8, закріплених на тягових ланцюгах 5, верхні х половинок кокілів 9 з'єднаних з нижніми половинками 8 з можливістю поворота. На верхніх половинках кокілів 9 закріплені ролики 10 для взаємодії Із спіральною напрямною 11, розташованою навколо натяжних зірочок 7 і похилими напрямними 12 закріпленими на кронштейнах 13, закріплених на рамі привідної секції 2, Під нижньою гілкою конвеєра розташовано повітряне сопло 14 для охолодження кокілів пульверизатор 15 для покриття кокілів захисним шаром вогнетривкого матеріалу. Робота запропонованого кокільного конвеєра. При включенні двигуна привода 1 привідні зірочки 6 починають обертатися, пластинчасті ланцюги 5 Із закріпленими на них нижніми половинками кокілів 8 і верхніми половинками кокілів 9 починають рухатись. На нижній гілці кокільного конвеєра верхні половинки кокілів 9 висять вертикально. При підході до напрямної 11 (в точкі "а") ролик 10 плавно заходить на напрямну 11 І поступово притискує верхню половинку кокіля 9 до нижньої 8. В точці "б" кокіль вже готовий до заливки. Кокіль заливають. Маса верхньої половинки кокіля підібрана так, що піднімання верхньої половинки кокіля при заливці не відбувається. Після заливки ролики 10 наїзджають на похилі напрямні 12, завдяки чому верхня половинка кокіля 9 відкривається від нижньої 8 і піднімається над нею на висоту напрямної 12. Тепер ніщо не заважає верхній половині кокіля 9 при проходжені привідної зірочки 6 відірватись під дією сили ваги від нижньої половинки кокіля 8 вдарити по передній нижній половинці кокіля, що служить додатковим імпульсом для вибивання відливок, якщо вони ще не відділилися від нижньої (або верхньої) половинок кокіля. Під час руху на нижній гілці конвеєра верхні І нижні половинки кокілів обдуваються повітрям Із сопла 14 і на них наноситься захисне покриття за допомогою пульверизатора 15. Аналогічний конвеєр [Авт. св. СРСР № 153777, кл. В 22 D 15/04, 1963] без спіральної напрямної і без похилої напрямної працює на Луганському машинобудівному заводі вже 20 років. Завдяки тому, що кокільний конвеєр має на привідній секції похилі напрямні для взаємодії з роликами відбувається гарантоване автоматичне розкриття кокілів.
