Тангенціальний поворотний різець “awr” для гірничих машин

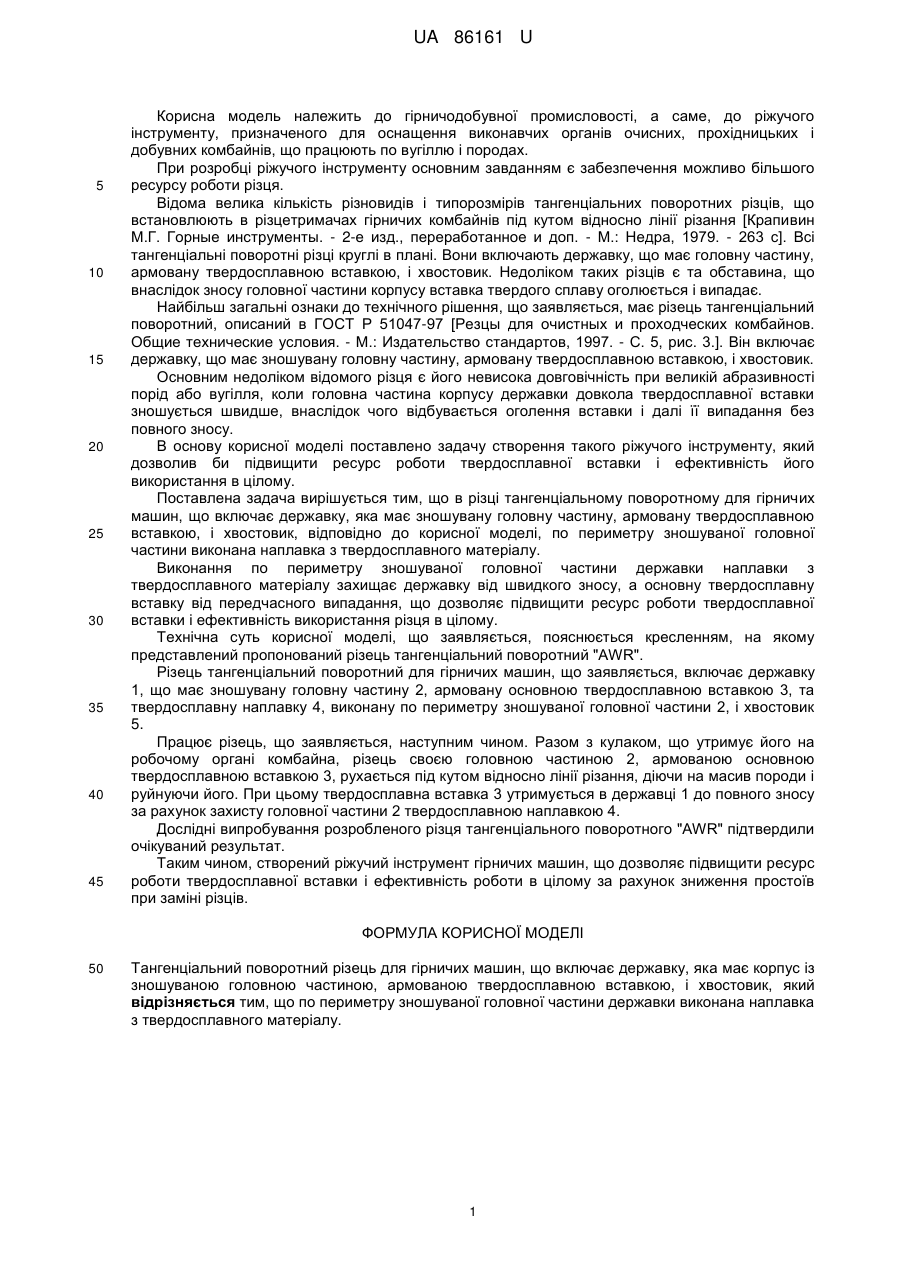

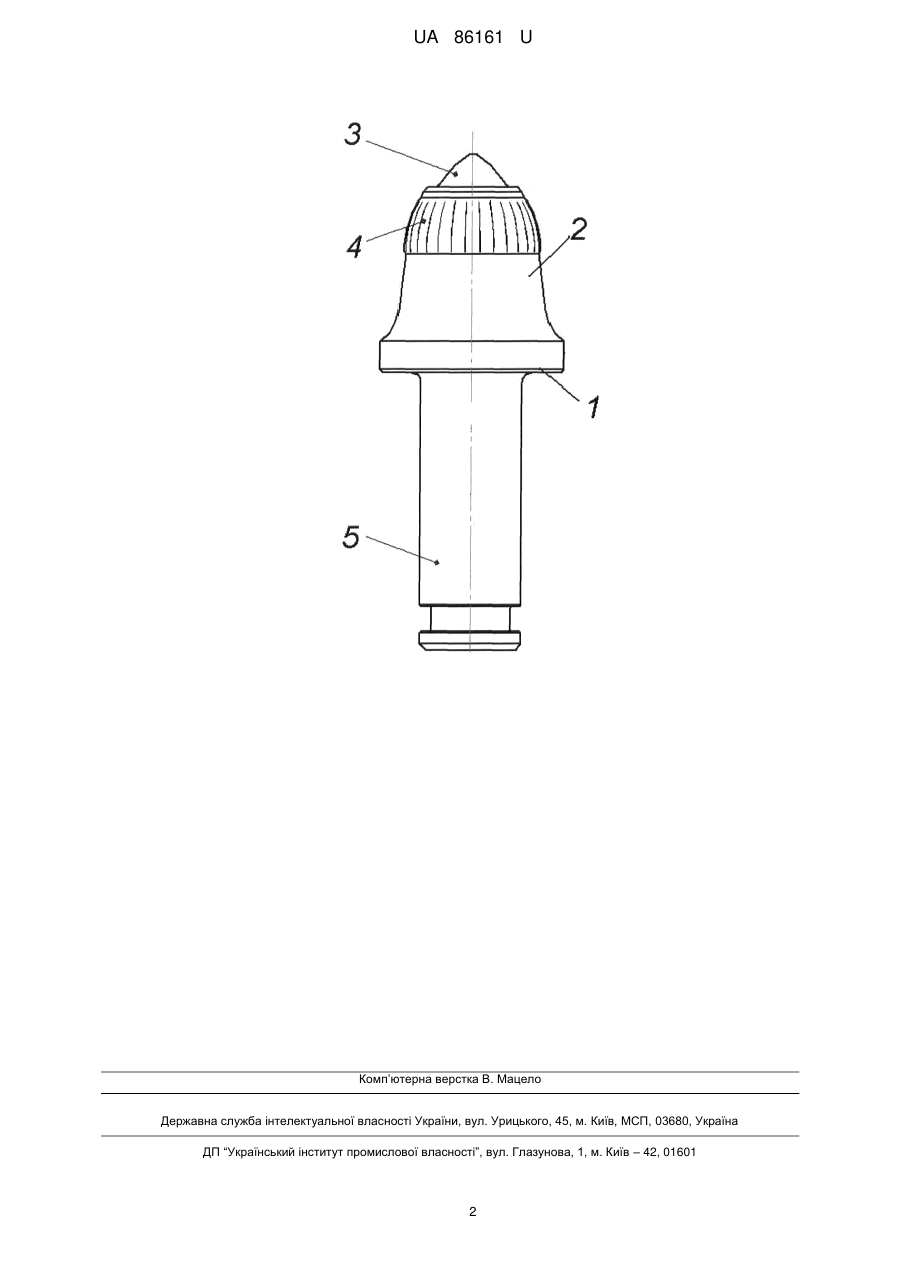

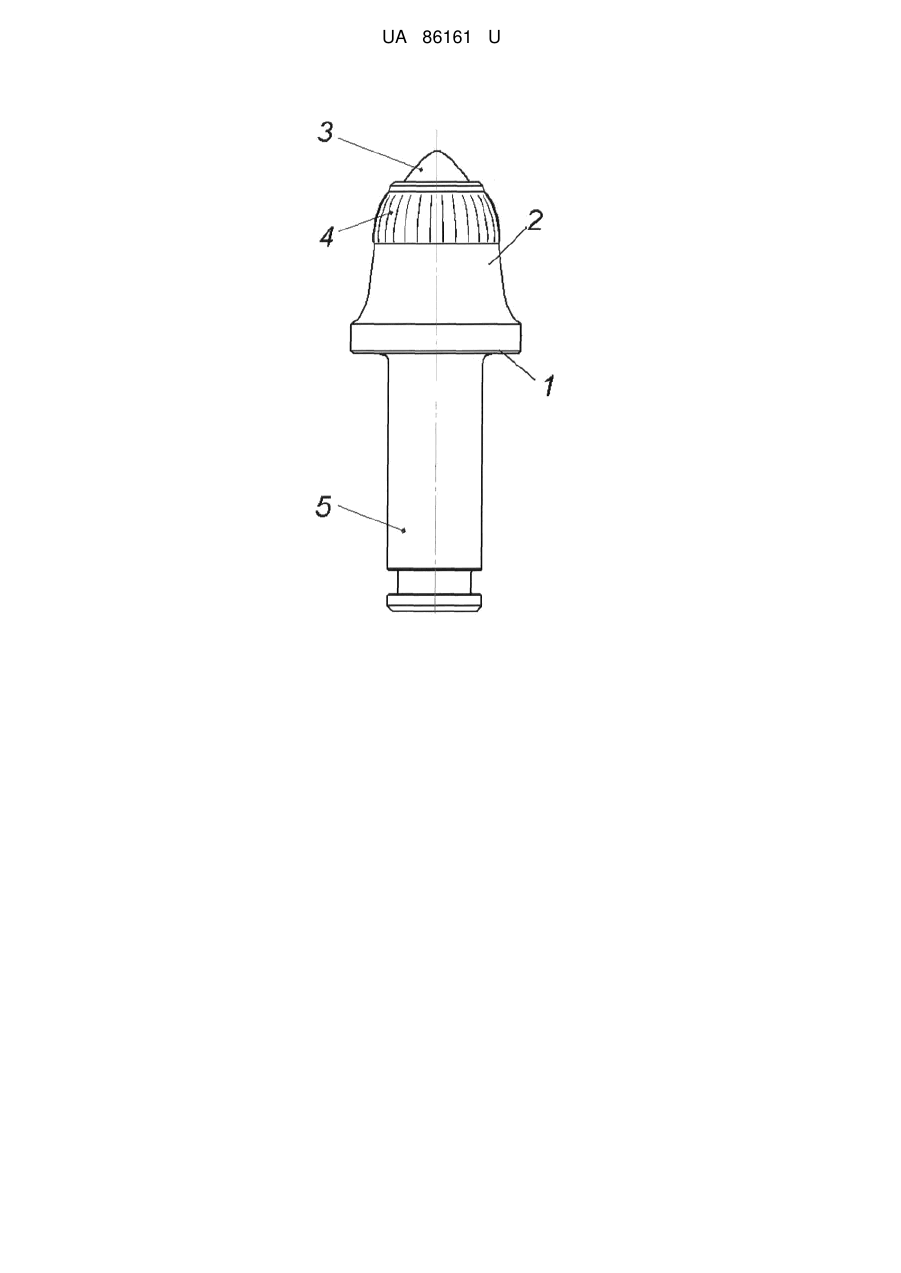

Реферат: UA 86161 U UA 86161 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничодобувної промисловості, а саме, до ріжучого інструменту, призначеного для оснащення виконавчих органів очисних, прохідницьких і добувних комбайнів, що працюють по вугіллю і породах. При розробці ріжучого інструменту основним завданням є забезпечення можливо більшого ресурсу роботи різця. Відома велика кількість різновидів і типорозмірів тангенціальних поворотних різців, що встановлюють в різцетримачах гірничих комбайнів під кутом відносно лінії різання [Крапивин М.Г. Горные инструменты. - 2-е изд., переработанное и доп. - М.: Недра, 1979. - 263 с]. Всі тангенціальні поворотні різці круглі в плані. Вони включають державку, що має головну частину, армовану твердосплавною вставкою, і хвостовик. Недоліком таких різців є та обставина, що внаслідок зносу головної частини корпусу вставка твердого сплаву оголюється і випадає. Найбільш загальні ознаки до технічного рішення, що заявляється, має різець тангенціальний поворотний, описаний в ГОСТ Р 51047-97 [Резцы для очистных и проходческих комбайнов. Общие технические условия. - М.: Издательство стандартов, 1997. - С. 5, рис. 3.]. Він включає державку, що має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик. Основним недоліком відомого різця є його невисока довговічність при великій абразивності порід або вугілля, коли головна частина корпусу державки довкола твердосплавної вставки зношується швидше, внаслідок чого відбувається оголення вставки і далі її випадання без повного зносу. В основу корисної моделі поставлено задачу створення такого ріжучого інструменту, який дозволив би підвищити ресурс роботи твердосплавної вставки і ефективність його використання в цілому. Поставлена задача вирішується тим, що в різці тангенціальному поворотному для гірничих машин, що включає державку, яка має зношувану головну частину, армовану твердосплавною вставкою, і хвостовик, відповідно до корисної моделі, по периметру зношуваної головної частини виконана наплавка з твердосплавного матеріалу. Виконання по периметру зношуваної головної частини державки наплавки з твердосплавного матеріалу захищає державку від швидкого зносу, а основну твердосплавну вставку від передчасного випадання, що дозволяє підвищити ресурс роботи твердосплавної вставки і ефективність використання різця в цілому. Технічна суть корисної моделі, що заявляється, пояснюється кресленням, на якому представлений пропонований різець тангенціальний поворотний "AWR". Різець тангенціальний поворотний для гірничих машин, що заявляється, включає державку 1, що має зношувану головну частину 2, армовану основною твердосплавною вставкою 3, та твердосплавну наплавку 4, виконану по периметру зношуваної головної частини 2, і хвостовик 5. Працює різець, що заявляється, наступним чином. Разом з кулаком, що утримує його на робочому органі комбайна, різець своєю головною частиною 2, армованою основною твердосплавною вставкою 3, рухається під кутом відносно лінії різання, діючи на масив породи і руйнуючи його. При цьому твердосплавна вставка 3 утримується в державці 1 до повного зносу за рахунок захисту головної частини 2 твердосплавною наплавкою 4. Дослідні випробування розробленого різця тангенціального поворотного "AWR" підтвердили очікуваний результат. Таким чином, створений ріжучий інструмент гірничих машин, що дозволяє підвищити ресурс роботи твердосплавної вставки і ефективність роботи в цілому за рахунок зниження простоїв при заміні різців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Тангенціальний поворотний різець для гірничих машин, що включає державку, яка має корпус із зношуваною головною частиною, армованою твердосплавною вставкою, і хвостовик, який відрізняється тим, що по периметру зношуваної головної частини державки виконана наплавка з твердосплавного матеріалу. 1 UA 86161 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
