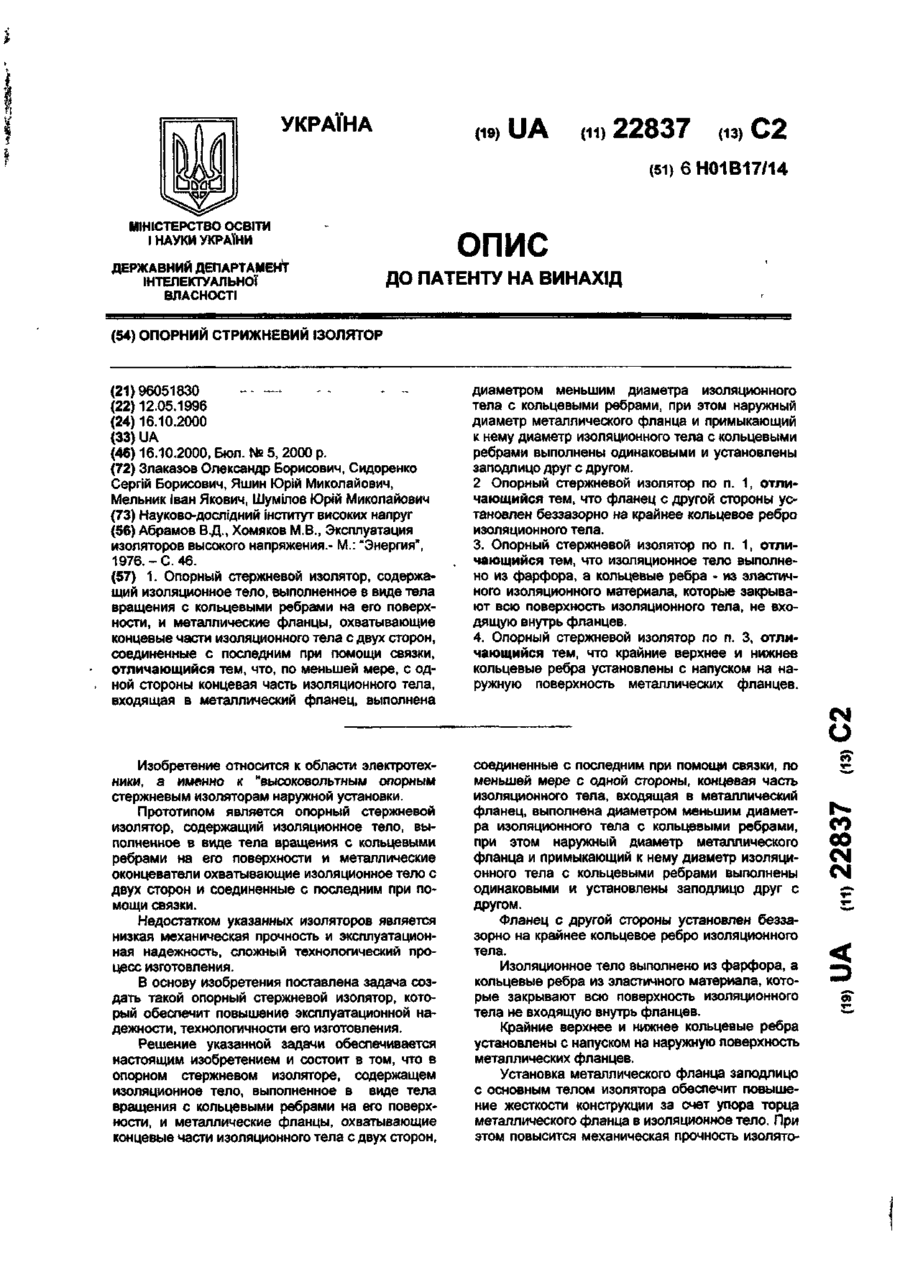

Опорний стрижневий ізолятор

1. Опорный стержневой изолятор, содержащий изоляционное тело, выполненное в виде тела вращения с кольцевыми ребрами на его поверхности, и металлические фланцы, охватывающие концевые части изоляционного тела с двух сторон, соединенные с последним при помощи связки, отличающийся тем, что, по меньшей мере, с одной стороны концевая часть изоляционного тела, входящая в металлический фланец, выполнена диаметром меньшим диаметра изоляционного тела с кольцевыми ребрами, при этом наружный диаметр металлического фланца и примыкающий к нему диаметр изоляционного тела с кольцевыми ребрами выполнены одинаковыми и установлены заподлицо друг с другом. 2. Опорный стержневой изолятор по п. 1, отличающийся тем, что фланец с другой стороны установлен беззазорно на крайнее кольцевое ребро изоляционного тела. 3. Опорный стержневой изолятор по п. 1, отличающийся тем, что изоляционное тело выполнено из фарфора, а кольцевые ребра - из эластичного изоляционного материала, которые закрывают всю поверхность изоляционного тела, не входящую внутрь фланцев. 4. Опорный стержневой изолятор по п. 3, отличающийся тем, что крайние верхнее и нижнее кольцевые ребра установлены с напуском на наружную поверхность металлических фланцев. Изобретение относится к области электротехники, а именно к "высоковольтным опорным стержневым изоляторам наружной установки. Прототипом является опорный стержневой изолятор, содержащий изоляционное тело, выполненное в виде тела вращения с кольцевыми ребрами на его поверхности и металлические оконцеватели охватывающие изоляционное тело с двух сторон и соединенные с последним при помощи связки. Недостатком указанных изоляторов является низкая механическая прочность и эксплуатационная надежность, сложный технологический процесс изготовления. В основу изобретения поставлена задача создать такой опорный стержневой изолятор, который обеспечит повышение эксплуатационной надежности, технологичности его изготовления. Решение указанной задачи обеспечивается настоящим изобретением и состоит в том, что в опорном стержневом изоляторе, содержащем изоляционное тело, выполненное в виде тела вращения с кольцевыми ребрами на его поверхности, и металлические фланцы, охватывающие концевые части изоляционного тела с двух сторон, соединенные с последним при помощи связки, по меньшей мере с одной стороны, концевая часть изоляционного тела, входящая в металлический фланец, выполнена диаметром меньшим диаметра изоляционного тела с кольцевыми ребрами, при этом наружный диаметр металлического фланца и примыкающий к нему диаметр изоляционного тела с кольцевыми ребрами выполнены одинаковыми и установлены заподлицо друг с другом. Фланец с другой стороны установлен беззазорно на крайнее кольцевое ребро изоляционного тела. Изоляционное тело выполнено из фарфора, а кольцевые ребра из эластичного материала, которые закрывают всю поверхность изоляционного тела не входящую внутрь фланцев. Крайние верхнее и нижнее кольцевые ребра установлены с напуском на наружную поверхность металлических фланцев. Установка металлического фланца заподлицо с основным телом изолятора обеспечит повышение жесткости конструкции за счет упора торца металлического фланца в изоляционное тело. При этом повысится механическая прочность изолято см О 1 О СО см см о> 22837 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку ^ - О*/- 2001 р. Формат 60x84 1 /8. Обсяг О, % $ обл.-вид.арк. Тираж 50 прим Зам.. ' ^ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 УКРАЇНА UA (ID 22837 (із) С2 (51) 6 Н01В17/14 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ОПОРНИЙ СТРИЖНЕВИЙ ІЗОЛЯТОР (21)96051830 -- - (22) 12.05.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Злаказов Олександр Борисович, Сидоренко Сергій Борисович, Яшин Юрій Миколайович, Мельник Іван Якович, Шумілов Юрій Миколайович (73) Науково-дослідний інститут високих напруг (56) Абрамов В Д., Хомяков МБ., Эксплуатация изоляторов высокого напряжения.- М.: "Энергия", 1976.-С. 46. (57) 1. Опорный стержневой изолятор, содержащий изоляционное тело, выполненное в виде тела вращения с кольцевыми ребрами на его поверхности, и металлические фланцы, охватывающие концевые части изоляционного тела с двух сторон, соединенные с последним при помощи связки, отличающийся тем, что, по меньшей мере, с одной стороны концевая часть изоляционного тела, входящая в металлический фланец, выполнена диаметром меньшим диаметра изоляционного тела с кольцевыми ребрами, при этом наружный диаметр металлического фланца и примыкающий к нему диаметр изоляционного тела с кольцевыми ребрами выполнены одинаковыми и установлены заподлицо друг с другом. 2 Опорный стержневой изолятор по п. 1, отличающийся тем, что фланец с другой стороны установлен беззазорно на крайнее кольцевое ребро изоляционного тела. 3. Опорный стержневой изолятор по п. 1, отличающийся тем, что изоляционное тело выполнено из фарфора, а кольцевые ребра - из эластичного изоляционного материала, которые закрывают всю поверхность изоляционного тела, не входящую внутрь фланцев. 4. Опорный стержневой изолятор по п. 3, отличающийся тем, что крайние верхнее и нижнее кольцевые ребра установлены с напуском на наружную поверхность металлических фланцев. Изобретение относится к области электротехники, а именно к "высоковольтным опорным стержневым изоляторам наружной установки. Прототипом является опорный стержневой изолятор, содержащий изоляционное тело, выполненное в виде тела вращения с кольцевыми ребрами на его поверхности и металлические оконцеватели охватывающие изоляционное тело с двух сторон и соединенные с последним при помощи связки. Недостатком указанных изоляторов является низкая механическая прочность и эксплуатационная надежность, сложный технологический процесс изготовления. В основу изобретения поставлена задача создать такой опорный стержневой изолятор, который обеспечит повышение эксплуатационной надежности, технологичности его изготовления. Решение указанной задачи обеспечивается настоящим изобретением и состоит в том, что в опорном стержневом изоляторе, содержащем изоляционное тело, выполненное в виде тела вращения с кольцевыми ребрами на его поверхности, и металлические фланцы, охватывающие концевые части изоляционного тела с двух сторон, соединенные с последним при помощи связки, по меньшей мере с одной стороны, концевая часть изоляционного тела, входящая в металлический фланец, выполнена диаметром меньшим диаметра изоляционного тела с кольцевыми ребрами, при этом наружный диаметр металлического фланца и примыкающий к нему диаметр изоляционного тела с кольцевыми ребрами выполнены одинаковыми и установлены заподлицо друг с другом. Фланец с другой стороны установлен беззазорно на крайнее кольцевое ребро изоляционного тела. Изоляционное тело выполнено из фарфора, а кольцевые ребра из эластичного материала, которые закрывают всю поверхность изоляционного тела не входящую внутрь фланцев. Крайние верхнее и нижнее кольцевые ребра установлены с напуском на наружную поверхность металлических фланцев. Установка металлического фланца заподлицо с основным телом изолятора обеспечит повышение жесткости конструкции за счет упора торца металлического фланца в изоляционное тело. При этом повысится механическая прочность изолято см О t со 00 см см < 22837 pa на изгиб и эксплуатационная надежность. Кроме того, такое исполнение изолятора и особенно при изготовлении кольцевых ребер из эластичного изоляционного материала, установленных с напуском на, наружную поверхность металлического фланца, практически исключает возможность проникновения влаги в связку в эксплуатации, что также ведет к повышению эксплуатационной надежности изолятора за счет исключения напряжений возникающих при замерзании указанной влаги, способных привести к разрушению изолятора. Установка металлических фланцев заподлицо с телом изолятора повысит технологичность сборки изоляторов с полимерными ребрами, при этом сократится количество типоразмеров ребер, т.к. исключается необходимость изготовления ребер с большим внутренним диаметром для посадки на изоляционное тело, как было бы необходимо в случае выполнения металлических фланцев не заподлицо с телом изолятора. Суть изобретения поясняется чертежами: фиг. 1 - опорный стержневой изолятор; фиг. 2 - опорный стержневой изолятор с кольцевыми ребрами из эластичного полимерного материала; фиг. 3 -г выносной элемент 1 на фиг. 2 (вариант исполнения нижней части изолятора) Изолятор содержит изоляционное тело 1, выполненное в виде тела вращения с кольцевыми ребрами 2, которые могут быть выполнены из эластичного полимерного материала, металлические фланцы 3 и 4, соединенные с концевыми частями изоляционного тела 1 связкой 5. По меньшей мере с одной стороны, диаметр концевой части изоляционного тела 1, входящего в металлический фланец 3, выполнен меньшим диаметра изоляционного тела 1 с кольцевыми ребрами при этом наружный диаметр металлического фланца 3 и примыкающий к нему диаметр изоляционного тела 1 с кольцевыми ребрами выполнены одинаковыми и установлены заподлицо друг с другом. Если кольцевые ребра 2 выполнены из эластичного полимерного материала, то крайние верхнее и нижнее кольцевые ребра 2 установлены с напуском на наружную поверхность "А" металлических фланцев 3,4. Сборку изолятора осуществляют следующим образом. На концевые части изоляционного тела 1 с фарфоровыми кольцевыми ребрами надевают металлические фланцы 3 и 4, предварительно положив в последние необходимое количество связки 5. После этого на специальных установках (на чертеже не показано) осуществляют прижим металлических фланцев 3,4 с обеспечением заданной строительной высоты изолятора, а также соосности всех его элементов и удаления излишков связки 5. Сборку изолятора с кольцевыми ребрами из эластичного изоляционного материала (фиг. 2,3) начинают с металлического фланца 4, в который кладут порцию связки 5, устанавливают в специальное приспособление (на чертеже не показано), после чего в него вставляют концевую часть изоляционного тела 1 и прижимают до упора с удалением излишков связки 5. После твердения связки 5 на изоляционное тело 1 одевают концевые ребра 2 из эластичного изоляционного материала. Для этого обезжиривают поверхность изоляционного тела 1, внешние поверхности металлических фланцев 3,4 и внутренние поверхности кольцевых ребер 2, после чего на изоляционное тело 1 наносят ровным слоем герметизирующий компаунд. Далее при помощи специального приспособления (на чертеже не показано) ребра разжимают и насаживают на изоляционное тело 1 до упора. Верхнее кольцевое ребро 2 предварительно надевают на металлический фланец 3, посадку его на изоляционное тело 1 производят смещением кольцевого ребра с металлического фланца 3 до упора, после сборки последнего соединяют связкой 5 с изоляционным телом. Обязательным условием сборки является то, что крайние верхнее и нижнее кольцевые ребра 2 полностью закрывают поверхность цементного шва и устанавливают с напуском на наружную поверхность металлических фланцев 3,4. Є миф Z-мф миф 22837 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку •£• О^ґ- 2001 р. Формат 60x84^ 1 /8. Обсяг 0, ^
