Стержневий ізолятор

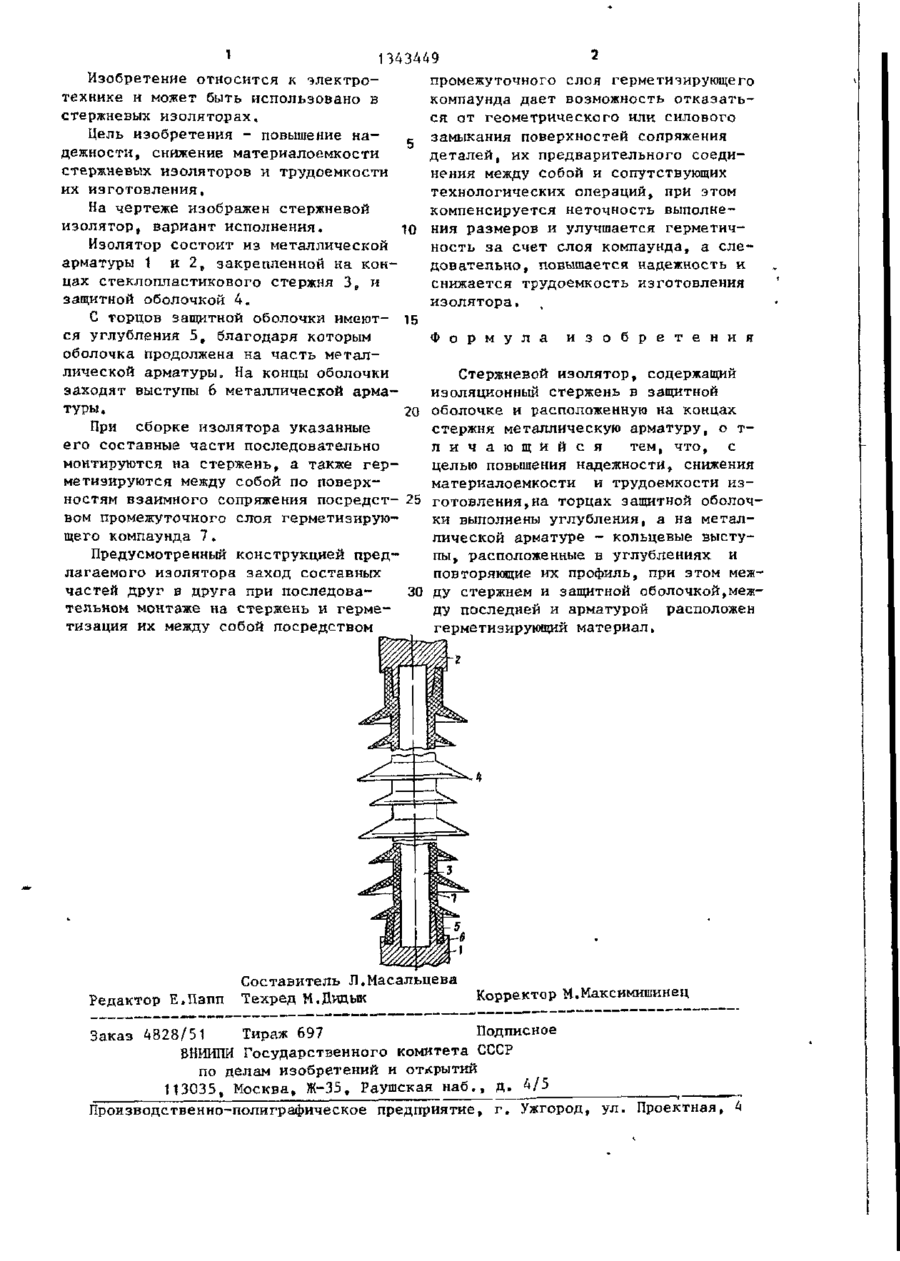

Изобретение относится к электротехнике, в частности к кэоляторостроению. Цель изобретения - повышение надежности, снижение материалоемкости и трудоемкости изготовления. На торцах защитной оболочки изоляционного стержня выполнены углубления. На расположенной по концам стержня металлической арматуре выполнены кольцевые выступы. Они расположены в углублениях защитной оболочки. Между элементами конструкции расположен герметизирующий материал, что компенсирует неточность размеров. 1 ил. рта 00 00 1 1343Д49 Изобретение относится к электротехнике и может быть использовано в стержневых изоляторах. Цель изобретения - повышение надежности, снижение материалоемкости стержневых изоляторов и трудоемкости их изготовления. На чертеже изображен стержневой изолятор, вариант исполнения. ю Изолятор состоит из металлической арматуры 1 и 2, закрепленной на концах стеклопластикового стержня 3, и защитной оболочкой 4, С торцов защитной оболочки имеют- 15 ся углубления 5, благодаря которым оболочка продолжена на часть металлической арматуры. На концы оболочки заходят выступы 6 металлической арматуры . 20 При сборке изолятора указанные его составные части последовательно монтируются на стержень, а также герметиэируются между собой по поверхностям взаимного сопряжения посредст- 25 вом промежуточного слоя герметизирующего компаунда 7. Предусмотренный конструкцией предлагаемого изолятора заход составных частей друг в друга при последова30 тельном монтаже на стержень и герметизация их между собой посредством Редактор Е.Папп промежуточного слоя герметизирующего компаунда дает возможность отказаться от геометрического или силового замыкания поверхностей сопряжения деталей, их предварительного соединения между собой и сопутствующих технологических операций, при этом компенсируется неточность выполнения размеров и улучшается герметичность за счет слоя компаунда, а следовательно, повышается надежность и снижается трудоемкость изготовления изолятора. Ф о р м у л а и з о б р е т е н и я Стержневой изолятор, содержащий изоляционный стержень в защитной оболочке и расположенную на концах стержня металлическую арматуру, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности, снижения материалоемкости и трудоемкости изготовлений,иа торцах защитной оболоч ки выполнены углубления, а на металлической арматуре - кольцевые выступы, расположенные в углублениях и повторяющие их профиль, при этом между стержнем и защитной оболочкой,между последней и арматурой расположен герметизирующий материал. Составитель Л.Масальцева Техред М.Дидык Корректор М.Мяксимишинец Заказ 4828/51 Тираж 697 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
