Розподільник рідкого цементного тіста для виробництва плит із в’яжучого матеріалу

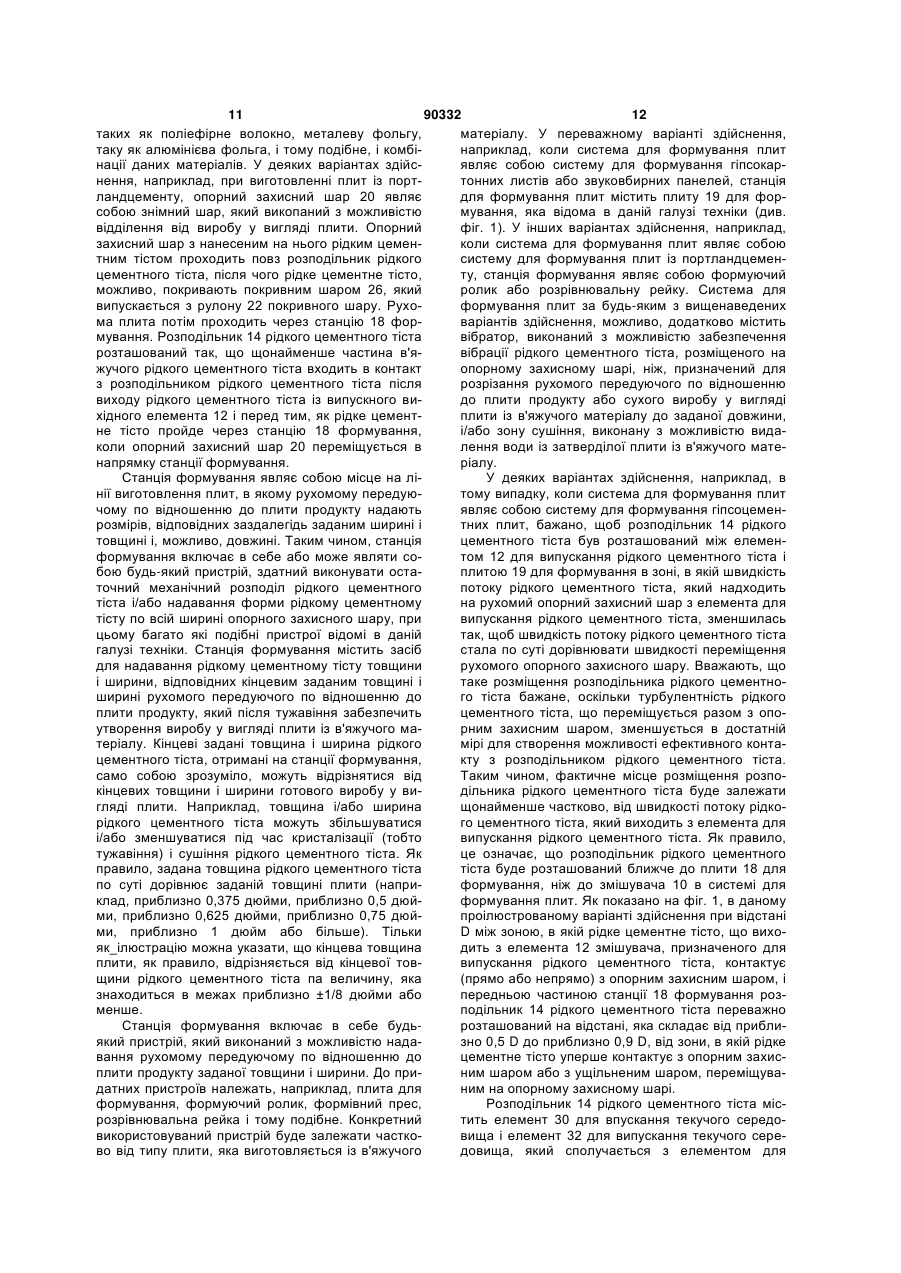

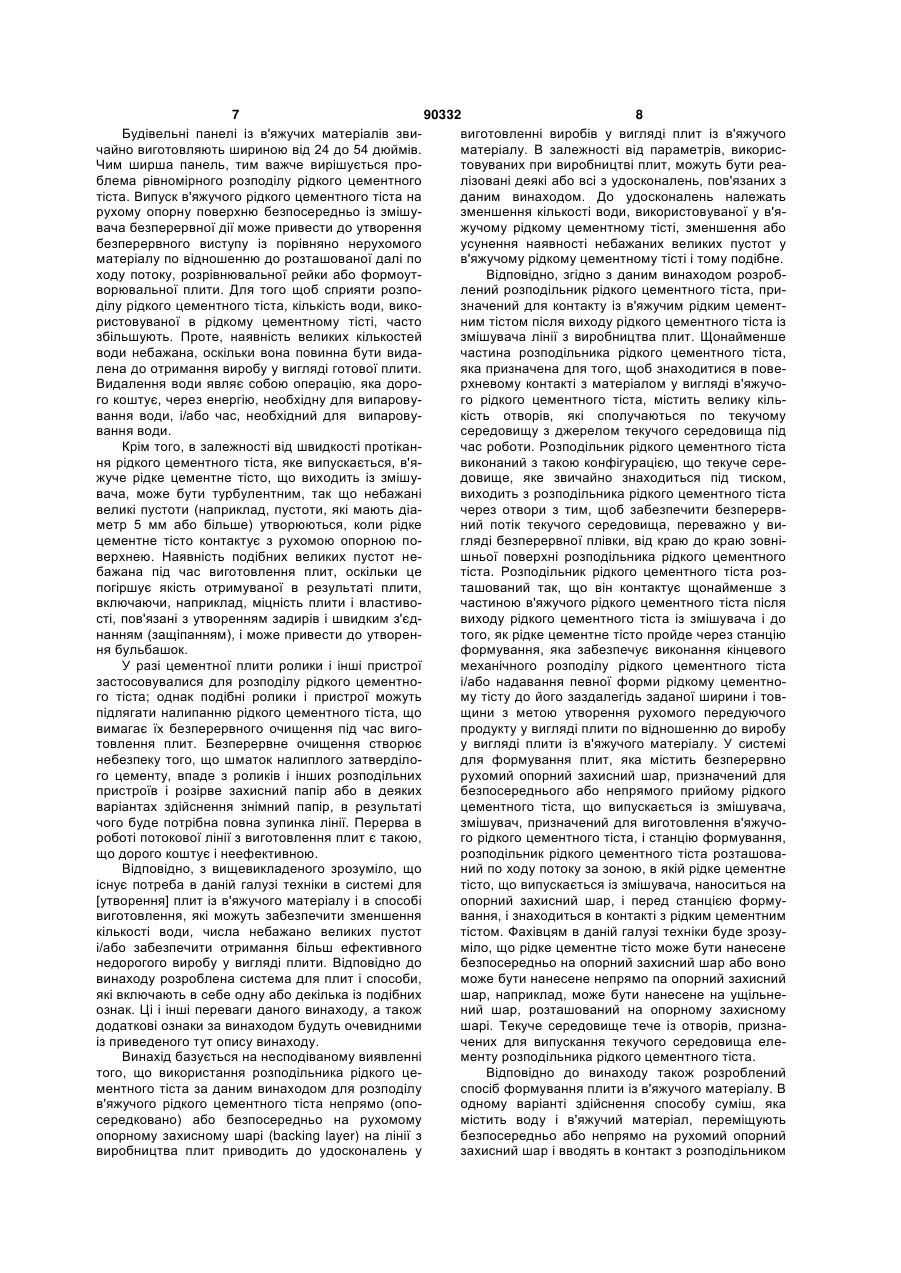

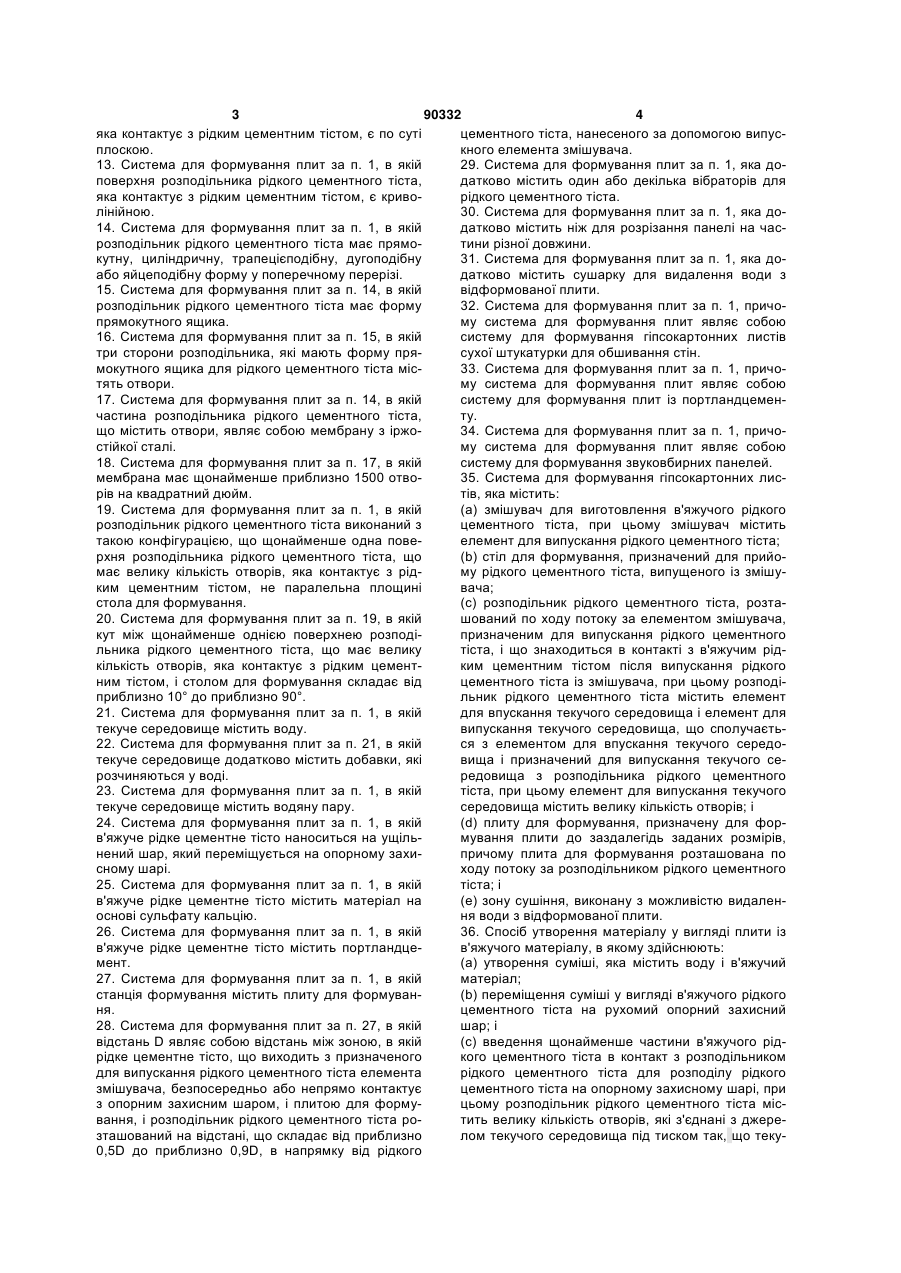

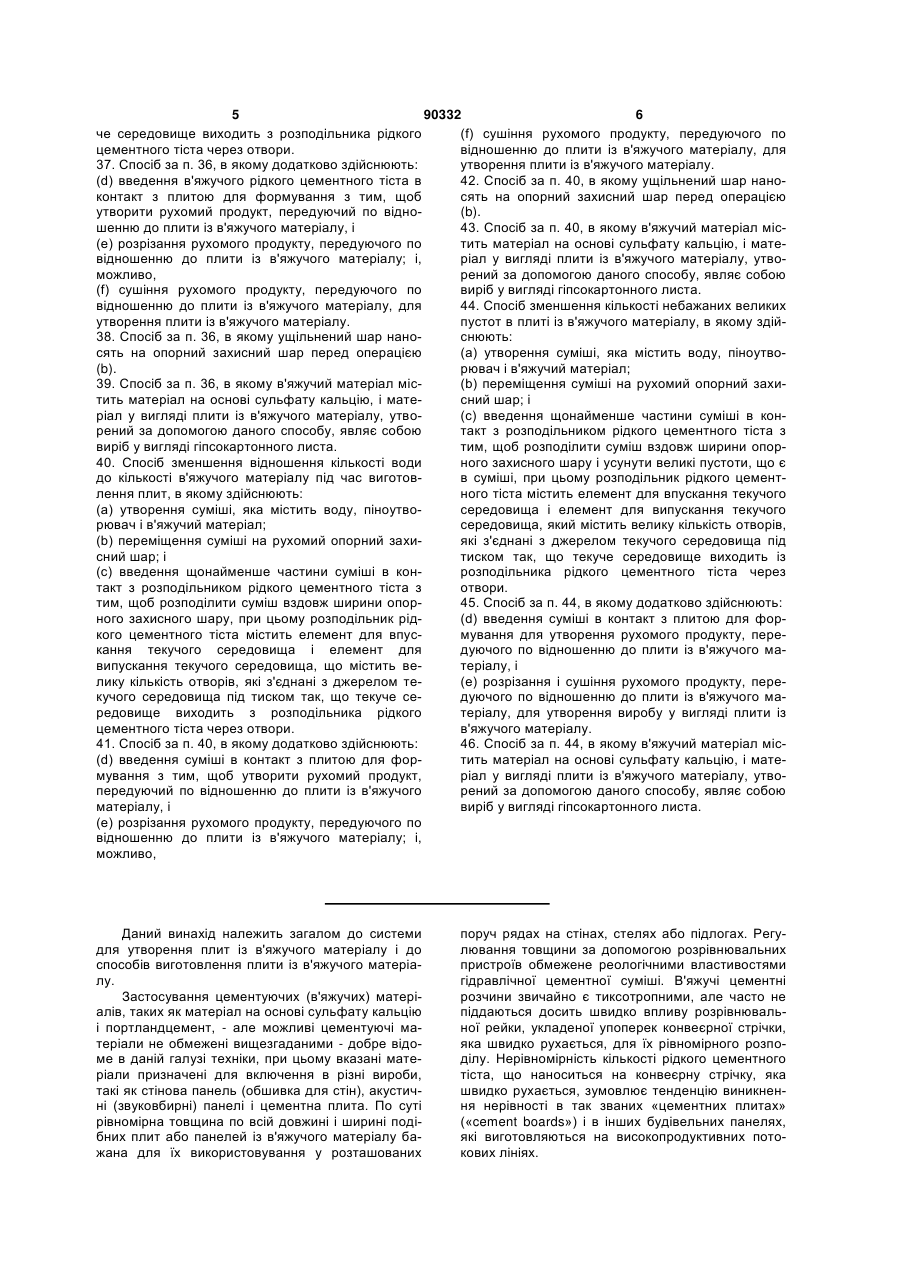

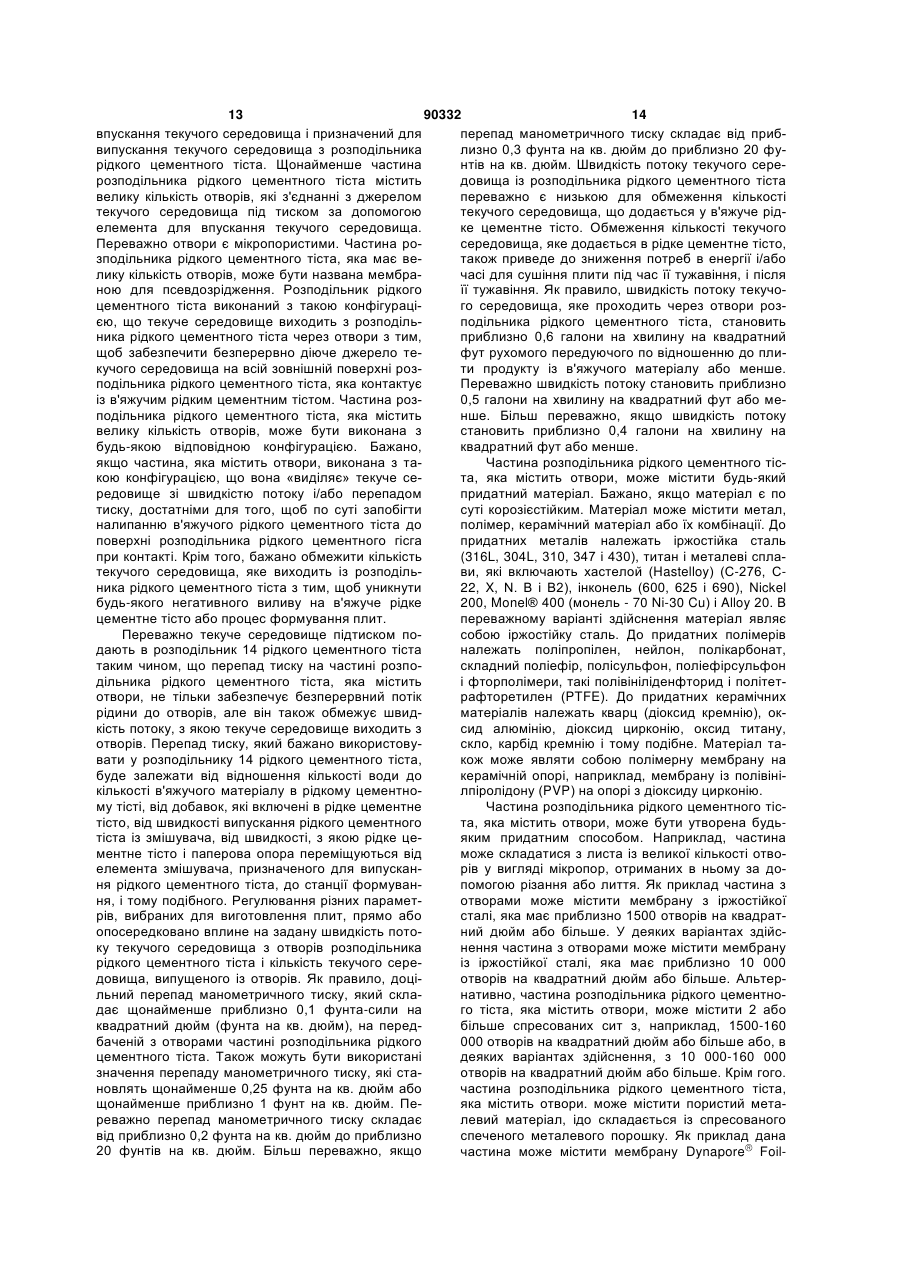

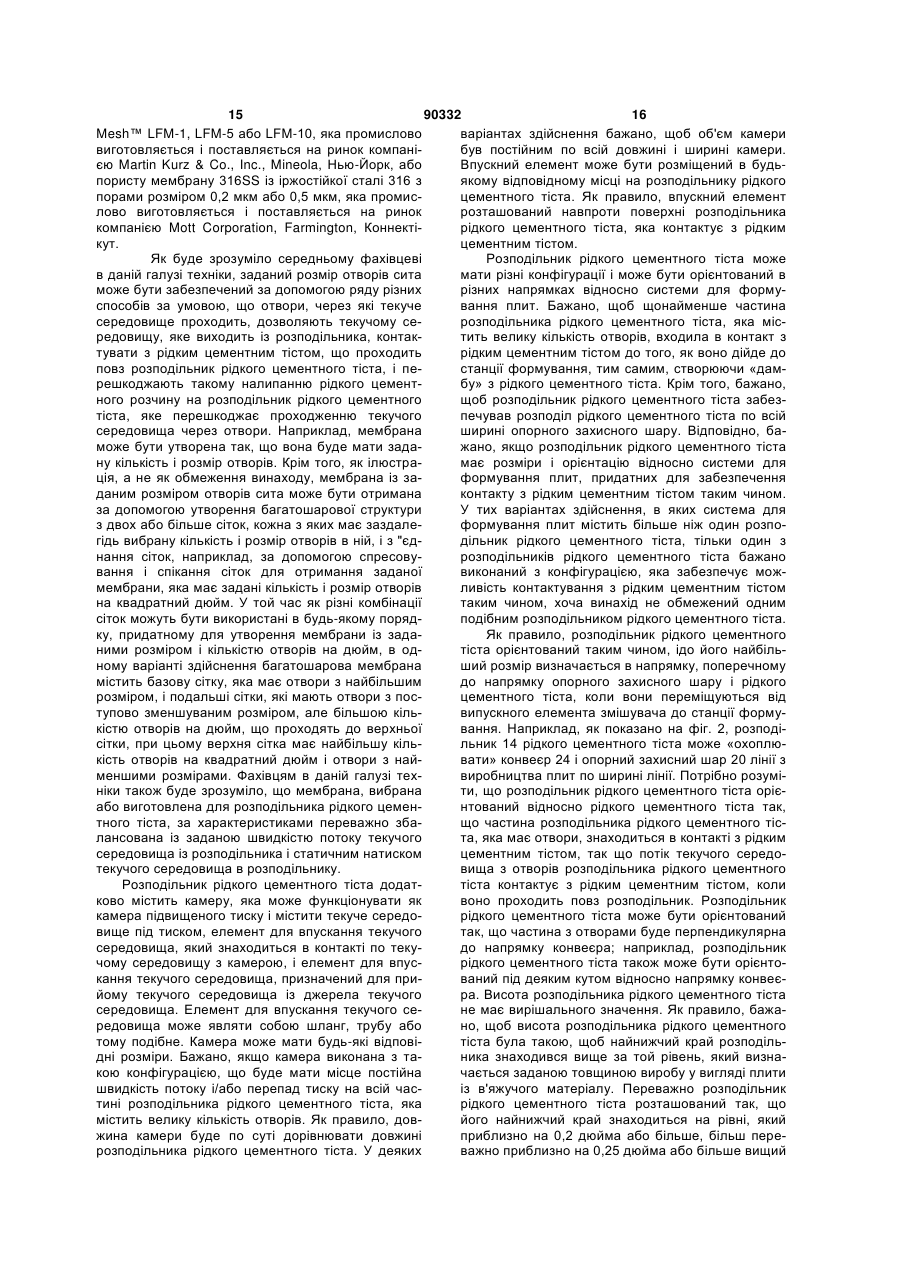

1. Система для формування плит, яка містить: (a) змішувач для виготовлення в'яжучого рідкого цементного тіста, при цьому змішувач містить елемент для випускання рідкого цементного тіста; (b) стіл для формування, призначений для прийому рідкого цементного тіста, випущеного із змішувача; (c) розподільник рідкого цементного тіста, розташований по ходу потоку за елементом змішувача, призначеним для випускання рідкого цементного тіста, і що знаходиться в контакті з в'яжучим рідким цементним тістом після випускання рідкого цементного тіста із змішувача, при цьому розподільник рідкого цементного тіста містить елемент для впускання текучого середовища і елемент для випускання текучого середовища, що сполучається з елементом для впускання текучого середовища і призначений для випускання текучого середовища з розподільника рідкого цементного тіста, при цьому елемент для випускання текучого середовища містить велику кількість отворів; і (d) станцію формування плит, призначену для формування плити до заздалегідь заданих розмірів, при цьому станція формування розташована по ходу потоку за розподільником рідкого цементного тіста. 3 90332 4 яка контактує з рідким цементним тістом, є по суті цементного тіста, нанесеного за допомогою випусплоскою. кного елемента змішувача. 13. Система для формування плит за п. 1, в якій 29. Система для формування плит за п. 1, яка доповерхня розподільника рідкого цементного тіста, датково містить один або декілька вібраторів для яка контактує з рідким цементним тістом, є криворідкого цементного тіста. лінійною. 30. Система для формування плит за п. 1, яка до14. Система для формування плит за п. 1, в якій датково містить ніж для розрізання панелі на часрозподільник рідкого цементного тіста має прямотини різної довжини. кутну, циліндричну, трапецієподібну, дугоподібну 31. Система для формування плит за п. 1, яка доабо яйцеподібну форму у поперечному перерізі. датково містить сушарку для видалення води з 15. Система для формування плит за п. 14, в якій відформованої плити. розподільник рідкого цементного тіста має форму 32. Система для формування плит за п. 1, причопрямокутного ящика. му система для формування плит являє собою 16. Система для формування плит за п. 15, в якій систему для формування гіпсокартонних листів три сторони розподільника, які мають форму прясухої штукатурки для обшивання стін. мокутного ящика для рідкого цементного тіста міс33. Система для формування плит за п. 1, причотять отвори. му система для формування плит являє собою 17. Система для формування плит за п. 14, в якій систему для формування плит із портландцеменчастина розподільника рідкого цементного тіста, ту. що містить отвори, являє собою мембрану з іржо34. Система для формування плит за п. 1, причостійкої сталі. му система для формування плит являє собою 18. Система для формування плит за п. 17, в якій систему для формування звуковбирних панелей. мембрана має щонайменше приблизно 1500 отво35. Система для формування гіпсокартонних лисрів на квадратний дюйм. тів, яка містить: 19. Система для формування плит за п. 1, в якій (a) змішувач для виготовлення в'яжучого рідкого розподільник рідкого цементного тіста виконаний з цементного тіста, при цьому змішувач містить такою конфігурацією, що щонайменше одна повеелемент для випускання рідкого цементного тіста; рхня розподільника рідкого цементного тіста, що (b) стіл для формування, призначений для прийомає велику кількість отворів, яка контактує з рідму рідкого цементного тіста, випущеного із змішуким цементним тістом, не паралельна площині вача; стола для формування. (c) розподільник рідкого цементного тіста, розта20. Система для формування плит за п. 19, в якій шований по ходу потоку за елементом змішувача, кут між щонайменше однією поверхнею розподіпризначеним для випускання рідкого цементного льника рідкого цементного тіста, що має велику тіста, і що знаходиться в контакті з в'яжучим рідкількість отворів, яка контактує з рідким цементким цементним тістом після випускання рідкого ним тістом, і столом для формування складає від цементного тіста із змішувача, при цьому розподіприблизно 10° до приблизно 90°. льник рідкого цементного тіста містить елемент 21. Система для формування плит за п. 1, в якій для впускання текучого середовища і елемент для текуче середовище містить воду. випускання текучого середовища, що сполучаєть22. Система для формування плит за п. 21, в якій ся з елементом для впускання текучого середотекуче середовище додатково містить добавки, які вища і призначений для випускання текучого серозчиняються у воді. редовища з розподільника рідкого цементного 23. Система для формування плит за п. 1, в якій тіста, при цьому елемент для випускання текучого текуче середовище містить водяну пару. середовища містить велику кількість отворів; і 24. Система для формування плит за п. 1, в якій (d) плиту для формування, призначену для форв'яжуче рідке цементне тісто наноситься на ущільмування плити до заздалегідь заданих розмірів, нений шар, який переміщується на опорному захипричому плита для формування розташована по сному шарі. ходу потоку за розподільником рідкого цементного 25. Система для формування плит за п. 1, в якій тіста; і в'яжуче рідке цементне тісто містить матеріал на (e) зону сушіння, виконану з можливістю видаленоснові сульфату кальцію. ня води з відформованої плити. 26. Система для формування плит за п. 1, в якій 36. Спосіб утворення матеріалу у вигляді плити із в'яжуче рідке цементне тісто містить портландцев'яжучого матеріалу, в якому здійснюють: мент. (a) утворення суміші, яка містить воду і в'яжучий 27. Система для формування плит за п. 1, в якій матеріал; станція формування містить плиту для формуван(b) переміщення суміші у вигляді в'яжучого рідкого ня. цементного тіста на рухомий опорний захисний 28. Система для формування плит за п. 27, в якій шар; і відстань D являє собою відстань між зоною, в якій (c) введення щонайменше частини в'яжучого рідрідке цементне тісто, що виходить з призначеного кого цементного тіста в контакт з розподільником для випускання рідкого цементного тіста елемента рідкого цементного тіста для розподілу рідкого змішувача, безпосередньо або непрямо контактує цементного тіста на опорному захисному шарі, при з опорним захисним шаром, і плитою для формуцьому розподільник рідкого цементного тіста місвання, і розподільник рідкого цементного тіста ротить велику кількість отворів, які з'єднані з джерезташований на відстані, що складає від приблизно лом текучого середовища під тиском так, що теку0,5D до приблизно 0,9D, в напрямку від рідкого 5 90332 6 че середовище виходить з розподільника рідкого (f) сушіння рухомого продукту, передуючого по цементного тіста через отвори. відношенню до плити із в'яжучого матеріалу, для 37. Спосіб за п. 36, в якому додатково здійснюють: утворення плити із в'яжучого матеріалу. (d) введення в'яжучого рідкого цементного тіста в 42. Спосіб за п. 40, в якому ущільнений шар наноконтакт з плитою для формування з тим, щоб сять на опорний захисний шар перед операцією утворити рухомий продукт, передуючий по відно(b). шенню до плити із в'яжучого матеріалу, і 43. Спосіб за п. 40, в якому в'яжучий матеріал міс(e) розрізання рухомого продукту, передуючого по тить матеріал на основі сульфату кальцію, і матевідношенню до плити із в'яжучого матеріалу; і, ріал у вигляді плити із в'яжучого матеріалу, утвоможливо, рений за допомогою даного способу, являє собою (f) сушіння рухомого продукту, передуючого по виріб у вигляді гіпсокартонного листа. відношенню до плити із в'яжучого матеріалу, для 44. Спосіб зменшення кількості небажаних великих утворення плити із в'яжучого матеріалу. пустот в плиті із в'яжучого матеріалу, в якому здій38. Спосіб за п. 36, в якому ущільнений шар наноснюють: сять на опорний захисний шар перед операцією (a) утворення суміші, яка містить воду, піноутво(b). рювач і в'яжучий матеріал; 39. Спосіб за п. 36, в якому в'яжучий матеріал міс(b) переміщення суміші на рухомий опорний захитить матеріал на основі сульфату кальцію, і матесний шар; і ріал у вигляді плити із в'яжучого матеріалу, утво(c) введення щонайменше частини суміші в конрений за допомогою даного способу, являє собою такт з розподільником рідкого цементного тіста з виріб у вигляді гіпсокартонного листа. тим, щоб розподілити суміш вздовж ширини опор40. Спосіб зменшення відношення кількості води ного захисного шару і усунути великі пустоти, що є до кількості в'яжучого матеріалу під час виготовв суміші, при цьому розподільник рідкого цементлення плит, в якому здійснюють: ного тіста містить елемент для впускання текучого (a) утворення суміші, яка містить воду, піноутвосередовища і елемент для випускання текучого рювач і в'яжучий матеріал; середовища, який містить велику кількість отворів, (b) переміщення суміші на рухомий опорний захиякі з'єднані з джерелом текучого середовища під сний шар; і тиском так, що текуче середовище виходить із (c) введення щонайменше частини суміші в конрозподільника рідкого цементного тіста через такт з розподільником рідкого цементного тіста з отвори. тим, щоб розподілити суміш вздовж ширини опор45. Спосіб за п. 44, в якому додатково здійснюють: ного захисного шару, при цьому розподільник рід(d) введення суміші в контакт з плитою для форкого цементного тіста містить елемент для впусмування для утворення рухомого продукту, перекання текучого середовища і елемент для дуючого по відношенню до плити із в'яжучого мавипускання текучого середовища, що містить ветеріалу, і лику кількість отворів, які з'єднані з джерелом те(e) розрізання і сушіння рухомого продукту, перекучого середовища під тиском так, що текуче седуючого по відношенню до плити із в'яжучого маредовище виходить з розподільника рідкого теріалу, для утворення виробу у вигляді плити із цементного тіста через отвори. в'яжучого матеріалу. 41. Спосіб за п. 40, в якому додатково здійснюють: 46. Спосіб за п. 44, в якому в'яжучий матеріал міс(d) введення суміші в контакт з плитою для фортить матеріал на основі сульфату кальцію, і матемування з тим, щоб утворити рухомий продукт, ріал у вигляді плити із в'яжучого матеріалу, утвопередуючий по відношенню до плити із в'яжучого рений за допомогою даного способу, являє собою матеріалу, і виріб у вигляді гіпсокартонного листа. (e) розрізання рухомого продукту, передуючого по відношенню до плити із в'яжучого матеріалу; і, можливо, Даний винахід належить загалом до системи для утворення плит із в'яжучого матеріалу і до способів виготовлення плити із в'яжучого матеріалу. Застосування цементуючих (в'яжучих) матеріалів, таких як матеріал на основі сульфату кальцію і портландцемент, - але можливі цементуючі матеріали не обмежені вищезгаданими - добре відоме в даній галузі техніки, при цьому вказані матеріали призначені для включення в різні вироби, такі як стінова панель (обшивка для стін), акустичні (звуковбирні) панелі і цементна плита. По суті рівномірна товщина по всій довжині і ширині подібних плит або панелей із в'яжучого матеріалу бажана для їх використовування у розташованих поруч рядах на стінах, стелях або підлогах. Регулювання товщини за допомогою розрівнювальних пристроїв обмежене реологічними властивостями гідравлічної цементної суміші. В'яжучі цементні розчини звичайно є тиксотропними, але часто не піддаються досить швидко впливу розрівнювальної рейки, укладеної упоперек конвеєрної стрічки, яка швидко рухається, для їх рівномірного розподілу. Нерівномірність кількості рідкого цементного тіста, що наноситься на конвеєрну стрічку, яка швидко рухається, зумовлює тенденцію виникнення нерівності в так званих «цементних плитах» («cement boards») і в інших будівельних панелях, які виготовляються на високопродуктивних потокових лініях. 7 90332 8 Будівельні панелі із в'яжучих матеріалів звивиготовленні виробів у вигляді плит із в'яжучого чайно виготовляють шириною від 24 до 54 дюймів. матеріалу. В залежності від параметрів, викорисЧим ширша панель, тим важче вирішується протовуваних при виробництві плит, можуть бути реаблема рівномірного розподілу рідкого цементного лізовані деякі або всі з удосконалень, пов'язаних з тіста. Випуск в'яжучого рідкого цементного тіста на даним винаходом. До удосконалень належать рухому опорну поверхню безпосередньо із змішузменшення кількості води, використовуваної у в'явача безперервної дії може привести до утворення жучому рідкому цементному тісті, зменшення або безперервного виступу із порівняно нерухомого усунення наявності небажаних великих пустот у матеріалу по відношенню до розташованої далі по в'яжучому рідкому цементному тісті і тому подібне. ходу потоку, розрівнювальної рейки або формоутВідповідно, згідно з даним винаходом розробворювальної плити. Для того щоб сприяти розполений розподільник рідкого цементного тіста, приділу рідкого цементного тіста, кількість води, викозначений для контакту із в'яжучим рідким цементристовуваної в рідкому цементному тісті, часто ним тістом після виходу рідкого цементного тіста із збільшують. Проте, наявність великих кількостей змішувача лінії з виробництва плит. Щонайменше води небажана, оскільки вона повинна бути видачастина розподільника рідкого цементного тіста, лена до отримання виробу у вигляді готової плити. яка призначена для того, щоб знаходитися в повеВидалення води являє собою операцію, яка дорорхневому контакті з матеріалом у вигляді в'яжучого коштує, через енергію, необхідну для випаровуго рідкого цементного тіста, містить велику кільвання води, і/або час, необхідний для випаровукість отворів, які сполучаються по текучому вання води. середовищу з джерелом текучого середовища під Крім того, в залежності від швидкості протіканчас роботи. Розподільник рідкого цементного тіста ня рідкого цементного тіста, яке випускається, в'явиконаний з такою конфігурацією, що текуче сережуче рідке цементне тісто, що виходить із змішудовище, яке звичайно знаходиться під тиском, вача, може бути турбулентним, так що небажані виходить з розподільника рідкого цементного тіста великі пустоти (наприклад, пустоти, які мають діачерез отвори з тим, щоб забезпечити безперервметр 5 мм або більше) утворюються, коли рідке ний потік текучого середовища, переважно у вицементне тісто контактує з рухомою опорною погляді безперервної плівки, від краю до краю зовніверхнею. Наявність подібних великих пустот нешньої поверхні розподільника рідкого цементного бажана під час виготовлення плит, оскільки це тіста. Розподільник рідкого цементного тіста розпогіршує якість отримуваної в результаті плити, ташований так, що він контактує щонайменше з включаючи, наприклад, міцність плити і властивочастиною в'яжучого рідкого цементного тіста після сті, пов'язані з утворенням задирів і швидким з'єдвиходу рідкого цементного тіста із змішувача і до нанням (защіпанням), і може привести до утворентого, як рідке цементне тісто пройде через станцію ня бульбашок. формування, яка забезпечує виконання кінцевого У разі цементної плити ролики і інші пристрої механічного розподілу рідкого цементного тіста застосовувалися для розподілу рідкого цементноі/або надавання певної форми рідкому цементного тіста; однак подібні ролики і пристрої можуть му тісту до його заздалегідь заданої ширини і товпідлягати налипанню рідкого цементного тіста, що щини з метою утворення рухомого передуючого вимагає їх безперервного очищення під час вигопродукту у вигляді плити по відношенню до виробу товлення плит. Безперервне очищення створює у вигляді плити із в'яжучого матеріалу. У системі небезпеку того, що шматок налиплого затверділодля формування плит, яка містить безперервно го цементу, впаде з роликів і інших розподільних рухомий опорний захисний шар, призначений для пристроїв і розірве захисний папір або в деяких безпосереднього або непрямого прийому рідкого варіантах здійснення знімний папір, в результаті цементного тіста, що випускається із змішувача, чого буде потрібна повна зупинка лінії. Перерва в змішувач, призначений для виготовлення в'яжучороботі потокової лінії з виготовлення плит є такою, го рідкого цементного тіста, і станцію формування, що дорого коштує і неефективною. розподільник рідкого цементного тіста розташоваВідповідно, з вищевикладеного зрозуміло, що ний по ходу потоку за зоною, в якій рідке цементне існує потреба в даній галузі техніки в системі для тісто, що випускається із змішувача, наноситься на [утворення] плит із в'яжучого матеріалу і в способі опорний захисний шар, і перед станцією формувиготовлення, які можуть забезпечити зменшення вання, і знаходиться в контакті з рідким цементним кількості води, числа небажано великих пустот тістом. Фахівцям в даній галузі техніки буде зрозуі/або забезпечити отримання більш ефективного міло, що рідке цементне тісто може бути нанесене недорогого виробу у вигляді плити. Відповідно до безпосередньо на опорний захисний шар або воно винаходу розроблена система для плит і способи, може бути нанесене непрямо па опорний захисний які включають в себе одну або декілька із подібних шар, наприклад, може бути нанесене на ущільнеознак. Ці і інші переваги даного винаходу, а також ний шар, розташований на опорному захисному додаткові ознаки за винаходом будуть очевидними шарі. Текуче середовище тече із отворів, признаіз приведеного тут опису винаходу. чених для випускання текучого середовища елеВинахід базується на несподіваному виявленні менту розподільника рідкого цементного тіста. того, що використання розподільника рідкого цеВідповідно до винаходу також розроблений ментного тіста за даним винаходом для розподілу спосіб формування плити із в'яжучого матеріалу. В в'яжучого рідкого цементного тіста непрямо (опоодному варіанті здійснення способу суміш, яка середковано) або безпосередньо на рухомому містить воду і в'яжучий матеріал, переміщують опорному захисному шарі (backing layer) на лінії з безпосередньо або непрямо на рухомий опорний виробництва плит приводить до удосконалень у захисний шар і вводять в контакт з розподільником 9 90332 10 рідкого цементного тіста, подібним описаному виЯк показано на фіг. 1 і 2, система 1 для форще, з тим, щоб розподілити рідке цементне тісто мування плит включає в себе змішувач 10 з випуспо поверхні опорного захисного шару. Потім в'яжукним вихідним елементом (discharge outlet) 12, че рідке цементне тісто, можливо, вводять в конрозподільник 14 рідкого цементного тіста, станцію такт з плитою для формування з тим, щоб утвори18 формування, опорний захисний шар 20, можлити рухомий передуючий по відношенню до плити вий рулон 22 для нанесення покривного шару і продукт, який висушують і розрізають для утвопереважно стіл для формування з конвеєром 24 рення продукту у вигляді плити із в'яжучого матедля полегшення безперервного виготовлення виріалу. робу у вигляді плити із в'яжучого матеріалу. У проВідповідно до винаходу також розроблений цесі роботи в'яжуче рідке цементне тісто, викорисспосіб зменшення відношення кількості води до товуване для утворення серцевини плити, кількості в'яжучого матеріалу під час виготовлення отримують в змішувачі 10 і випускають через виплит. Спосіб включає в себе утворення суміші, яка пускний вихідний елемент 12 безпосередньо або містить воду, в'яжучий матеріал і, можливо, піноунепрямо на опорний захисний шар 20. Випускний творювач; переміщення суміші безпосередньо або вихідний елемент (або механізм нанесення) може непрямо на рухомий опорний захисний шар; і ввеявляти собою будь-який придатний випускний видення щонайменше частини суміші в контакт з хідний (розвантажувальний) елемент. Наприклад, розподільником рідкого цементного тіста за винапридатні вихідні елементи для випускання рідкого ходом. Введення суміші в контакт з розподільницементного тіста описані в патенті США 6 874 930, ком рідкого цементного тіста дозволяє використоякий включений в даний опис, як посилання. Рідке вувати меншу кількість води в суміші в порівнянні з цементне тісто із змішувача може бути нанесене тим. яка була б потрібна за відсутності розподільбезпосередньо на паперову основу (захисний паника рідкого цементного тіста. пір), хоча в деяких варіантах здійснення рідке цеВідповідно до винаходу також розроблений ментне тісто із змішувача наносять непрямо на спосіб зменшення кількості небажаних великих опорний захисний шар, наприклад, наносять на пустот під час виготовлення плит із в'яжучого маущільнений шар. У переважному варіанті здійстеріалу. Спосіб включає в себе утворення суміші, нення винаходу, наприклад, призначеному для яка містить воду, можливо, піноутворювач, інші виготовлення гіпсокартонних листів для обшиванпридатні добавки і тому подібне, і в'яжучий матеня стін гіпсокартонних стінових панелей або звукоріал; переміщення суміші безпосередньо або невбирних панелей, включаючи стельову облицювапрямо на рухомий опорний захисний шар; і ввельну плитку, стінову панель і перегородки для дення щонайменше частини суміші в контакт з робочих місць в офісі, відділених перегородками, розподільником рідкого цементного тіста за винаале можливі вироби не обмежені вищезгаданими ходом з тим, щоб розподілити рідке цементне тісто рідке цементне тісто, призначене для утворення по поверхні опорного захисного шару і усунути серцевини плити, наносять на ущільнений шар небажані великі пустоти, які є в суміші. (тобто на накривальний шар багатошарової штуВинахід пояснюється нижче на приведених катурки) із в'яжучого рідкого цементного тіста, педетальних переважних варіантах здійснення з пореміщуваний на опорному захисному шарі [опорсиланнями на креслення. ний захисний шар несе даний ущільнений шар], як Фіг. 1 ілюструє вигляд збоку системи для форописано, наприклад, в патентах США 4 327 146 і 5 мування плит відповідно до переважного варіанту 718 797, кожний з яких включений в даний опис здійснення винаходу. шляхом посилання. Як відомо в даній галузі техніФіг. 2 ілюструє вигляд зверху системи для фоки, ущільнений шар може бути отриманий за дормування плит відповідно до переважного варіанпомогою спрямування частини рідкого цементного ту здійснення винаходу. тіста із змішувача перед введенням пінного матеФіг. За ілюструє вигляд зверху розподільника ріалу або за допомогою видалення піни із рідкого рідкого цементного тіста, який підлягає викорисцементного тіста шляхом трамбування. Як також танню в системі для формування плит відповідно відомо в даній галузі техніки, другий ущільнений до переважного варіанту здійснення винаходу. шар, якщо потрібно, може бути нанесений на верФіг. ЗЬ ілюструє вигляд знизу розподільника хню поверхню утворюючого серцевину, рідкого рідкого цементного тіста, який підлягає викорисцементного тіста, зокрема у варіантах здійснення, танню в системі для формування плит відповідно в яких використовується покривний шар, напридо переважного варіанту здійснення винаходу. клад, як у разі гіпсокартонних листів сухої штукаФіг. 4а ілюструє вигляд зверху розподільника турки для обшивання стін. Ущільнений (-і) шар (-и) рідкого цементного тіста, який підлягає викорисможуть мати будь-яку відповідну товщину, напританню в системі для формування плит відповідно клад, таку як від приблизно 0,0625 дюйми до придо переважного варіанту здійснення винаходу. близно 0,125 дюйми. Фіг. 4b ілюструє вигляд знизу розподільника Опорний захисний шар 20 подається на конрідкого цементного тіста, який підлягає викорисвеєр 24 і переміщується на конвеєрі, переважно танню в системі для формування плит відповідно безперервно, з тим, щоб сприяти безперервному до переважного варіанту здійснення винаходу. утворенню плити із в'яжучого матеріалу. При звиФіг. 5 ілюструє розподільник рідкого цементночайному виготовленні плити із в'яжучого матеріалу го тіста, який підлягає використанню в системі для опорний захисний шар, як правило, являє собою формування плит відповідно до переважного варіпапір, наприклад, манільський папір або крафтанту здійснення винаходу. папір, неткані полотна із скловолокна, мати із скловолокна, мати з інших синтетичних волокон, 11 90332 12 таких як поліефірне волокно, металеву фольгу, матеріалу. У переважному варіанті здійснення, таку як алюмінієва фольга, і тому подібне, і комбінаприклад, коли система для формування плит нації даних матеріалів. У деяких варіантах здійсявляє собою систему для формування гіпсокарнення, наприклад, при виготовленні плит із порттонних листів або звуковбирних панелей, станція ландцементу, опорний захисний шар 20 являє для формування плит містить плиту 19 для форсобою знімний шар, який викопаний з можливістю мування, яка відома в даній галузі техніки (див. відділення від виробу у вигляді плити. Опорний фіг. 1). У інших варіантах здійснення, наприклад, захисний шар з нанесеним на нього рідким цеменколи система для формування плит являє собою тним тістом проходить повз розподільник рідкого систему для формування плит із портландцеменцементного тіста, після чого рідке цементне тісто, ту, станція формування являє собою формуючий можливо, покривають покривним шаром 26, який ролик або розрівнювальну рейку. Система для випускається з рулону 22 покривного шару. Рухоформування плит за будь-яким з вищенаведених ма плита потім проходить через станцію 18 форваріантів здійснення, можливо, додатково містить мування. Розподільник 14 рідкого цементного тіста вібратор, виконаний з можливістю забезпечення розташований так, що щонайменше частина в'явібрації рідкого цементного тіста, розміщеного на жучого рідкого цементного тіста входить в контакт опорному захисному шарі, ніж, призначений для з розподільником рідкого цементного тіста після розрізання рухомого передуючого по відношенню виходу рідкого цементного тіста із випускного видо плити продукту або сухого виробу у вигляді хідного елемента 12 і перед тим, як рідке цементплити із в'яжучого матеріалу до заданої довжини, не тісто пройде через станцію 18 формування, і/або зону сушіння, виконану з можливістю видаколи опорний захисний шар 20 переміщується в лення води із затверділої плити із в'яжучого матенапрямку станції формування. ріалу. Станція формування являє собою місце на ліУ деяких варіантах здійснення, наприклад, в нії виготовлення плит, в якому рухомому передуютому випадку, коли система для формування плит чому по відношенню до плити продукту надають являє собою систему для формування гіпсоцеменрозмірів, відповідних заздалегідь заданим ширині і тних плит, бажано, щоб розподільник 14 рідкого товщині і, можливо, довжині. Таким чином, станція цементного тіста був розташований між елеменформування включає в себе або може являти сотом 12 для випускання рідкого цементного тіста і бою будь-який пристрій, здатний виконувати остаплитою 19 для формування в зоні, в якій швидкість точний механічний розподіл рідкого цементного потоку рідкого цементного тіста, який надходить тіста і/або надавання форми рідкому цементному на рухомий опорний захисний шар з елемента для тісту по всій ширині опорного захисного шару, при випускання рідкого цементного тіста, зменшилась цьому багато які подібні пристрої відомі в даній так, щоб швидкість потоку рідкого цементного тіста галузі техніки. Станція формування містить засіб стала по суті дорівнювати швидкості переміщення для надавання рідкому цементному тісту товщини рухомого опорного захисного шару. Вважають, що і ширини, відповідних кінцевим заданим товщині і таке розміщення розподільника рідкого цементноширині рухомого передуючого по відношенню до го тіста бажане, оскільки турбулентність рідкого плити продукту, який після тужавіння забезпечить цементного тіста, що переміщується разом з опоутворення виробу у вигляді плити із в'яжучого марним захисним шаром, зменшується в достатній теріалу. Кінцеві задані товщина і ширина рідкого мірі для створення можливості ефективного контацементного тіста, отримані на станції формування, кту з розподільником рідкого цементного тіста. само собою зрозуміло, можуть відрізнятися від Таким чином, фактичне місце розміщення розпокінцевих товщини і ширини готового виробу у видільника рідкого цементного тіста буде залежати гляді плити. Наприклад, товщина і/або ширина щонайменше частково, від швидкості потоку рідкорідкого цементного тіста можуть збільшуватися го цементного тіста, який виходить з елемента для і/або зменшуватися під час кристалізації (тобто випускання рідкого цементного тіста. Як правило, тужавіння) і сушіння рідкого цементного тіста. Як це означає, що розподільник рідкого цементного правило, задана товщина рідкого цементного тіста тіста буде розташований ближче до плити 18 для по суті дорівнює заданій товщині плити (наприформування, ніж до змішувача 10 в системі для клад, приблизно 0,375 дюйми, приблизно 0,5 дюйформування плит. Як показано на фіг. 1, в даному ми, приблизно 0,625 дюйми, приблизно 0,75 дюйпроілюстрованому варіанті здійснення при відстані ми, приблизно 1 дюйм або більше). Тільки D між зоною, в якій рідке цементне тісто, що вихояк_ілюстрацію можна указати, що кінцева товщина дить з елемента 12 змішувача, призначеного для плити, як правило, відрізняється від кінцевої товвипускання рідкого цементного тіста, контактує щини рідкого цементного тіста па величину, яка (прямо або непрямо) з опорним захисним шаром, і знаходиться в межах приблизно ±1/8 дюйми або передньою частиною станції 18 формування розменше. подільник 14 рідкого цементного тіста переважно Станція формування включає в себе будьрозташований на відстані, яка складає від приблиякий пристрій, який виконаний з можливістю надазно 0,5 D до приблизно 0,9 D, від зони, в якій рідке вання рухомому передуючому по відношенню до цементне тісто уперше контактує з опорним захисплити продукту заданої товщини і ширини. До приним шаром або з ущільненим шаром, переміщувадатних пристроїв належать, наприклад, плита для ним на опорному захисному шарі. формування, формуючий ролик, формівний прес, Розподільник 14 рідкого цементного тіста місрозрівнювальна рейка і тому подібне. Конкретний тить елемент 30 для впускання текучого середовикористовуваний пристрій буде залежати частковища і елемент 32 для випускання текучого серево від типу плити, яка виготовляється із в'яжучого довища, який сполучається з елементом для 13 90332 14 впускання текучого середовища і призначений для перепад манометричного тиску складає від прибвипускання текучого середовища з розподільника лизно 0,3 фунта на кв. дюйм до приблизно 20 фурідкого цементного тіста. Щонайменше частина нтів на кв. дюйм. Швидкість потоку текучого серерозподільника рідкого цементного тіста містить довища із розподільника рідкого цементного тіста велику кількість отворів, які з'єднанні з джерелом переважно є низькою для обмеження кількості текучого середовища під тиском за допомогою текучого середовища, що додається у в'яжуче ріделемента для впускання текучого середовища. ке цементне тісто. Обмеження кількості текучого Переважно отвори є мікропористими. Частина росередовища, яке додається в рідке цементне тісто, зподільника рідкого цементного тіста, яка має ветакож приведе до зниження потреб в енергії і/або лику кількість отворів, може бути названа мембрачасі для сушіння плити під час її тужавіння, і після ною для псевдозрідження. Розподільник рідкого її тужавіння. Як правило, швидкість потоку текучоцементного тіста виконаний з такою конфігураціго середовища, яке проходить через отвори розєю, що текуче середовище виходить з розподільподільника рідкого цементного тіста, становить ника рідкого цементного тіста через отвори з тим, приблизно 0,6 галони на хвилину на квадратний щоб забезпечити безперервно діюче джерело тефут рухомого передуючого по відношенню до пликучого середовища на всій зовнішній поверхні розти продукту із в'яжучого матеріалу або менше. подільника рідкого цементного тіста, яка контактує Переважно швидкість потоку становить приблизно із в'яжучим рідким цементним тістом. Частина роз0,5 галони на хвилину на квадратний фут або меподільника рідкого цементного тіста, яка містить нше. Більш переважно, якщо швидкість потоку велику кількість отворів, може бути виконана з становить приблизно 0,4 галони на хвилину на будь-якою відповідною конфігурацією. Бажано, квадратний фут або менше. якщо частина, яка містить отвори, виконана з таЧастина розподільника рідкого цементного тіскою конфігурацією, що вона «виділяє» текуче сета, яка містить отвори, може містити будь-який редовище зі швидкістю потоку і/або перепадом придатний матеріал. Бажано, якщо матеріал є по тиску, достатніми для того, щоб по суті запобігти суті корозієстійким. Матеріал може містити метал, налипанню в'яжучого рідкого цементного тіста до полімер, керамічний матеріал або їх комбінації. До поверхні розподільника рідкого цементного гісга придатних металів належать іржостійка сталь при контакті. Крім того, бажано обмежити кількість (316L, 304L, 310, 347 і 430), титан і металеві сплатекучого середовища, яке виходить із розподільви, які включають хастелой (Hastelloy) (С-276, Сника рідкого цементного тіста з тим, щоб уникнути 22, X, N. В і В2), інконель (600, 625 і 690), Nickel будь-якого негативного виливу на в'яжуче рідке 200, Monel® 400 (монель - 70 Ni-30 Cu) і Alloy 20. В цементне тісто або процес формування плит. переважному варіанті здійснення матеріал являє Переважно текуче середовище підтиском пособою іржостійку сталь. До придатних полімерів дають в розподільник 14 рідкого цементного тіста належать поліпропілен, нейлон, полікарбонат, таким чином, що перепад тиску на частині розпоскладний поліефір, полісульфон, поліефірсульфон дільника рідкого цементного тіста, яка містить і фторполімери, такі полівініліденфторид і політетотвори, не тільки забезпечує безперервний потік рафторетилен (PTFE). До придатних керамічних рідини до отворів, але він також обмежує швидматеріалів належать кварц (діоксид кремнію), оккість потоку, з якою текуче середовище виходить з сид алюмінію, діоксид цирконію, оксид титану, отворів. Перепад тиску, який бажано використовускло, карбід кремнію і тому подібне. Матеріал тавати у розподільнику 14 рідкого цементного тіста, кож може являти собою полімерну мембрану на буде залежати від відношення кількості води до керамічній опорі, наприклад, мембрану із полівінікількості в'яжучого матеріалу в рідкому цементнолпіролідону (PVP) на опорі з діоксиду цирконію. му тісті, від добавок, які включені в рідке цементне Частина розподільника рідкого цементного тістісто, від швидкості випускання рідкого цементного та, яка містить отвори, може бути утворена будьтіста із змішувача, від швидкості, з якою рідке цеяким придатним способом. Наприклад, частина ментне тісто і паперова опора переміщуються від може складатися з листа із великої кількості отвоелемента змішувача, призначеного для випусканрів у вигляді мікропор, отриманих в ньому за доня рідкого цементного тіста, до станції формуванпомогою різання або лиття. Як приклад частина з ня, і тому подібного. Регулювання різних параметотворами може містити мембрану з іржостійкої рів, вибраних для виготовлення плит, прямо або сталі, яка має приблизно 1500 отворів на квадратопосередковано вплине на задану швидкість потоний дюйм або більше. У деяких варіантах здійску текучого середовища з отворів розподільника нення частина з отворами може містити мембрану рідкого цементного тіста і кількість текучого сереіз іржостійкої сталі, яка має приблизно 10 000 довища, випущеного із отворів. Як правило, доціотворів на квадратний дюйм або більше. Альтерльний перепад манометричного тиску, який скланативно, частина розподільника рідкого цементнодає щонайменше приблизно 0,1 фунта-сили на го тіста, яка містить отвори, може містити 2 або квадратний дюйм (фунта на кв. дюйм), на передбільше спресованих сит з, наприклад, 1500-160 баченій з отворами частині розподільника рідкого 000 отворів на квадратний дюйм або більше або, в цементного тіста. Також можуть бути використані деяких варіантах здійснення, з 10 000-160 000 значення перепаду манометричного тиску, які стаотворів на квадратний дюйм або більше. Крім гого. новлять щонайменше 0,25 фунта на кв. дюйм або частина розподільника рідкого цементного тіста, щонайменше приблизно 1 фунт на кв. дюйм. Пеяка містить отвори. може містити пористий метареважно перепад манометричного тиску складає левий матеріал, ідо складається із спресованого від приблизно 0,2 фунта на кв. дюйм до приблизно спеченого металевого порошку. Як приклад дана 20 фунтів на кв. дюйм. Більш переважно, якщо частина може містити мембрану Dynapore Foil 15 90332 16 Mesh™ LFM-1, LFM-5 або LFM-10, яка промислово варіантах здійснення бажано, щоб об'єм камери виготовляється і поставляється на ринок компанібув постійним по всій довжині і ширині камери. єю Martin Kurz & Co., Inc., Mineola, Нью-Йорк, або Впускний елемент може бути розміщений в будьпористу мембрану 316SS із іржостійкої сталі 316 з якому відповідному місці на розподільнику рідкого порами розміром 0,2 мкм або 0,5 мкм, яка промисцементного тіста. Як правило, впускний елемент лово виготовляється і поставляється на ринок розташований навпроти поверхні розподільника компанією Mott Corporation, Farmington, Коннектірідкого цементного тіста, яка контактує з рідким кут. цементним тістом. Як буде зрозуміло середньому фахівцеві Розподільник рідкого цементного тіста може в даній галузі техніки, заданий розмір отворів сита мати різні конфігурації і може бути орієнтований в може бути забезпечений за допомогою ряду різних різних напрямках відносно системи для формуспособів за умовою, що отвори, через які текуче вання плит. Бажано, щоб щонайменше частина середовище проходить, дозволяють текучому серозподільника рідкого цементного тіста, яка місредовищу, яке виходить із розподільника, контактить велику кількість отворів, входила в контакт з тувати з рідким цементним тістом, що проходить рідким цементним тістом до того, як воно дійде до повз розподільник рідкого цементного тіста, і пестанції формування, тим самим, створюючи «дамрешкоджають такому налипанню рідкого цементбу» з рідкого цементного тіста. Крім того, бажано, ного розчину на розподільник рідкого цементного щоб розподільник рідкого цементного тіста забезтіста, яке перешкоджає проходженню текучого печував розподіл рідкого цементного тіста по всій середовища через отвори. Наприклад, мембрана ширині опорного захисного шару. Відповідно, баможе бути утворена так, що вона буде мати задажано, якщо розподільник рідкого цементного тіста ну кількість і розмір отворів. Крім того, як ілюстрамає розміри і орієнтацію відносно системи для ція, а не як обмеження винаходу, мембрана із заформування плит, придатних для забезпечення даним розміром отворів сита може бути отримана контакту з рідким цементним тістом таким чином. за допомогою утворення багатошарової структури У тих варіантах здійснення, в яких система для з двох або більше сіток, кожна з яких має заздалеформування плит містить більше ніж один розпогідь вибрану кількість і розмір отворів в ній, і з "єддільник рідкого цементного тіста, тільки один з нання сіток, наприклад, за допомогою спресовурозподільників рідкого цементного тіста бажано вання і спікання сіток для отримання заданої виконаний з конфігурацією, яка забезпечує можмембрани, яка має задані кількість і розмір отворів ливість контактування з рідким цементним тістом на квадратний дюйм. У той час як різні комбінації таким чином, хоча винахід не обмежений одним сіток можуть бути використані в будь-якому порядподібним розподільником рідкого цементного тіста. ку, придатному для утворення мембрани із задаЯк правило, розподільник рідкого цементного ними розміром і кількістю отворів на дюйм, в одтіста орієнтований таким чином, ідо його найбільному варіанті здійснення багатошарова мембрана ший розмір визначається в напрямку, поперечному містить базову сітку, яка має отвори з найбільшим до напрямку опорного захисного шару і рідкого розміром, і подальші сітки, які мають отвори з посцементного тіста, коли вони переміщуються від тупово зменшуваним розміром, але більшою кільвипускного елемента змішувача до станції формукістю отворів на дюйм, що проходять до верхньої вання. Наприклад, як показано на фіг. 2, розподісітки, при цьому верхня сітка має найбільшу кільльник 14 рідкого цементного тіста може «охоплюкість отворів на квадратний дюйм і отвори з найвати» конвеєр 24 і опорний захисний шар 20 лінії з меншими розмірами. Фахівцям в даній галузі техвиробництва плит по ширині лінії. Потрібно розумініки також буде зрозуміло, що мембрана, вибрана ти, що розподільник рідкого цементного тіста орієабо виготовлена для розподільника рідкого цеменнтований відносно рідкого цементного тіста так, тного тіста, за характеристиками переважно збащо частина розподільника рідкого цементного тіслансована із заданою швидкістю потоку текучого та, яка має отвори, знаходиться в контакті з рідким середовища із розподільника і статичним натиском цементним тістом, так що потік текучого середотекучого середовища в розподільнику. вища з отворів розподільника рідкого цементного Розподільник рідкого цементного тіста додаттіста контактує з рідким цементним тістом, коли ково містить камеру, яка може функціонувати як воно проходить повз розподільник. Розподільник камера підвищеного тиску і містити текуче середорідкого цементного тіста може бути орієнтований вище під тиском, елемент для впускання текучого так, що частина з отворами буде перпендикулярна середовища, який знаходиться в контакті по текудо напрямку конвеєра; наприклад, розподільник чому середовищу з камерою, і елемент для впусрідкого цементного тіста також може бути орієнтокання текучого середовища, призначений для приваний під деяким кутом відносно напрямку конвеєйому текучого середовища із джерела текучого ра. Висота розподільника рідкого цементного тіста середовища. Елемент для впускання текучого сене має вирішального значення. Як правило, бажаредовища може являти собою шланг, трубу або но, щоб висота розподільника рідкого цементного тому подібне. Камера може мати будь-які відповітіста була такою, щоб найнижчий край розподільдні розміри. Бажано, якщо камера виконана з таника знаходився вище за той рівень, який визнакою конфігурацією, що буде мати місце постійна чається заданою товщиною виробу у вигляді плити швидкість потоку і/або перепад тиску на всій часіз в'яжучого матеріалу. Переважно розподільник тині розподільника рідкого цементного тіста, яка рідкого цементного тіста розташований так, що містить велику кількість отворів. Як правило, довйого найнижчий край знаходиться на рівні, який жина камери буде по суті дорівнювати довжині приблизно на 0,2 дюйма або більше, більш перерозподільника рідкого цементного тіста. У деяких важно приблизно на 0,25 дюйма або більше вищий 17 90332 18 за рівень, який визначається заданою товщиною фіг. 4А і 4В, розподільник рідкого цементного тіста виробу у вигляді плити із в'яжучого матеріалу. містить камеру, яка мас дугоподібний поперечний Довжина розподільника рідкого цементного тіпереріз і містить задню стінку 34, передні стінки ста не має вирішального значення. Як правило, 36, які контактують з рідким цементним тістом, бажано, щоб довжина розподільника рідкого цебічні стінки 38, елемент 30 для впускання текучого ментного тіста була менша ширини лінії з виробсередовища і шланг 40. Передня стінка містить ництва плит, так що розподільник рідкого цементвелику кількість отворів 32. Переважно отвори ного тіста не проходить на всю ширину опорного мають вигляд мікропор. Вважають, що розподільзахисного шару. Переважно довжина розподільниник рідкого цементного тіста, який має дугоподібну ка рідкого цементного тіста складає щонайменше форму поперечного перерізу, є переважним, оскіприблизно одну чверть ширини лінії з виробництва льки він створює можливість забезпечення більш плит. Більш переважно, якщо довжина розподільрівномірного перепаду тиску на частині розподільника рідкого цементного тіста складає від приблиника рідкого цементного тіста, що має отвори. зно 10 дюймів до приблизно 50 дюймів (наприУ ще одному переважному варіанті здійснення клад, від приблизно 15 дюймів до приблизно 45 розподільник рідкого цементного тіста має форму дюймів). зігненої пластини або труби. Як показано на фіг. 5, Розподільник рідкого цементного тіста може розподільник рідкого цементного тіста являє сомати будь-яку відповідну форму у поперечному бою ролик, який містить камеру, що має поверхню перерізі. Наприклад, розподільник рідкого цемент36, яка містить велику кількість отворів 32, переного тіста може мати прямокутну, трикутну, круглу, важно отворів у вигляді мікропор. Розподільник напівкруглу, трапецієподібну, яйцеподібну, дугорідкого цементного тіста містить елемент 30 для подібну або аналогічну форму поперечного перевпускання текучого середовища і шланг 40, який різу. Крім того, поверхня розподільника рідкого забезпечує подачу текучого середовища із джерецементного тіста, яка знаходиться в контакті з рідла текучого середовища. ким цементним тістом, може мати будь-який відУ деяких варіантах здійснення розподільник повідний профіль. Наприклад, поверхня може бути рідкого цементного тіста бажано орієнтований так, по суті плоскою або криволінійною (угнутою або що щонайменше одна поверхня розподільника опуклою). У переважному варіанті здійснення форідкого цементного тіста, яка містить велику кільрма поперечного перерізу розподільника рідкого кість отворів, нахилена, так що вона не паралельцементного тіста є дугоподібною, так що він має на площині опорного захисного шару, і контактує з криволінійну, опуклу поверхню, яка знаходиться в рідким цементним тістом з утворенням «дамби» із контакті з рідким цементним тістом. У деяких варірідкого цементного тіста. Коли розподільник рідкоантах здійснення може виявитися бажаним, щоб го цементного тіста має плоский профіль, який поверхня додатково мала текстуру поверхні, наконтактує з рідким цементним тістом з утворенням приклад, канавки, які спрямовують в'яжуче рідке «дамби» із рідкого цементного тіста (наприклад, цементне тісто до країв розподільника рідкого цепрямокутний або трапецієподібний розподільник ментного тіста. Розподільник рідкого цементного рідкого цементного тіста), існує можливість утвотіста, можливо, додатково містить відбортовану рення кута (а) між площиною опорного захисного кромку (відбортовану в напрямку проти потоку), шару і площиною, яка утворена поверхнею контакяка може контактувати з рідким цементним тістом, ту з рідким цементним тістом, яка має визначену що наноситься за допомогою змішувача, і забездовжину і ширину, яка є на розподільнику рідкого печити зменшення імовірності того, що подібне цементного тіста (див. фіг. 1). Переважно кут а між рідке цементне тісто перетече через верхню повеповерхнею розподільника рідкого цементного тісрхню розподільника рідкого цементного тіста. Відта, яка контактує з рідким цементним тістом, і опобортована кромка, можливо, містить велику кільрним захисним шаром складає від приблизно 10° кість отворів. до приблизно 90° (наприклад, від приблизно 10° В одному переважному варіанті здійснення до приблизно 60°). Також потрібно розуміти, що в розподільник рідкого цементного тіста має форму інших переважних варіантах здійснення розподіпрямокутного ящика. При цьому три сторони ящильник рідкого цементного тіста має криволінійний ка, включаючи поверхню ящика, яка контактує з профіль, який контактує з рідким цементним тістом рідким цементним тістом, містять велику кількість переважно з утворенням «дамби» із рідкого цемеотворів. Як показано на фіг. ЗА і ЗВ, особливо пентного тіста. реважний розподільник рідкого цементного тіста Середньому фахівцеві в даній галузі техніки відповідно до винаходу містить камеру, що має буде зрозуміло, що не потрібно, щоб поверхня задню стінку 34, передню стінку 36, яка контактує з розподільника рідкого цементного тіста, яка утворідким цементним тістом, і чотири бічні стінки 38, рює кут а і контактує з рідким цементним тістом, елемент ЗО для впускання текучого середовища і являла собою поверхню розподільника рідкого шланг 40, призначений для подачі текучого серецементного тіста, яка має найбільшу площу поведовища із джерела текучого середовища. Щонайрхні. Наприклад, розподільник рідкого цементного менше, частина передньої, задньої і/або бічних тіста може мати першу відбортовану (підняту) часстінок містить велику кількість отворів 32. Переватину, що має велику кількість отворів, яка утворює жно отвори в розподільнику рідкого цементного кут а між поверхнею розподільника рідкого цементіста мають вигляд мікропор. тного тіста, яка контактує з рідким цементним тісУ іншому переважному варіанті здійснення ротом, і опорним захисним шаром, і другу більшу зподільник рідкого цементного тіста має дугоподічастину, яка паралельна площині опорного захисбну форму поперечного перерізу. Як показано на ного шару, але яка також містить велику кількість 19 90332 20 отворів і контактує з рідким цементним тістом. і перед станцією формування, як проілюстровано, Крім того, розподільник рідкого цементного тіста в наприклад, на фіг. 1. У інших варіантах здійснення деяких випадках може бути використаний замість бажано розмістити вібратор по ходу потоку перед плити для формування або спільно з плитою для розподільником рідкого цементного тіста і станціформування. Коли розподільник рідкого цементноєю формування. го тіста використовується замість плити для форСистема для формування плит за винаходом, мування, поверхня розподільника рідкого цементможливо, містить більше ніж один розподільник ного тіста, що має велику кількість отворів, яка рідкого цементного тіста. Додаткові розподільники контактує з рідким цементним тістом, буде парарідкого цементного тіста можуть бути розташовані лельна площині опорного захисного шару. Коли в будь-якому відповідному місці і можуть бути ророзподільник рідкого цементного тіста використозміщені по ходу потоку перед або за плитою для вується спільно з плитою для формування, поверформування, якщо вона є, або зоною, вякій рідке хня розподільника рідкого цементного тіста, що цементне тісто розподіляється по ширині опорного має велику кількість отворів, яка контактує з рідзахисного шару. У деяких варіантах здійснення ким цементним тістом, може бути паралельна бажано, щоб додатковий (-і) розподільник (-и) рідплощині опорного захисного шару. кого цементного тіста був (-ли) розміщений (-і) Текуче середовище під тиском може являти поруч з першим розподільником рідкого цементнособою будь-яке відповідне текуче середовище. Як го тіста і по ходу потоку перед плитою для формуправило, текуче середовище містить воду. Можвання, якщо вона с, або перед зоною, в якій рідке ливо, текуче середовище додатково містить добацементне тісто розподіляється по ширині опорного вки, які переважно розчиняються у воді. До відпозахисного шару. Наприклад, два або більше розвідних добавок належать загусники, такі як подільники рідкого цементного тіста можуть бути сульфат алюмінію, або кислоти, такі як неорганічні розміщені послідовно і можуть працювати спільно або органічні кислоти і тому подібне, і уповільнюдля розподілу в'яжучого рідкого цементного тіста вачі, такі як спирти і тому подібне. У деяких варіарівномірно по опорному захисному шару. В одному нтах здійснення може бути бажано, щоб текуче переважному варіанті здійснення наявність декільсередовище містило водяну пару. Переважно текох розподільників рідкого цементного тіста вистакуче середовище містить воду. Більш переважно, чить для розподілу в'яжучого рідкого цементного якщо текуче середовище містить відфільтровану і тіста і усунення необхідності в плиті для формудемінералізовану воду. Будь-яка придатна уставання. У іншому переважному варіанті здійснення новка для зм'якшування води і/або фільтр для ворозподільник рідкого цементного тіста сам функціди можуть бути використані спільно з розподільнионує як плита для формування і може бути викоком рідкого цементного тіста. ристаний спільно із звичайною плитою для форУ деяких варіантах здійснення в'яжучий матемування або замість звичайної плити для ріал у вигляді рідкого цементного тіста наносять формування. Аналогічним чином, можливі інші на опорний захисний шар, який був покритий ущікомбінації розподільників рідкого цементного тіста льненим шаром. Відповідно, в'яжуче рідке цементі плити для формування. Наприклад, більше ніж не тісто наносять прямо на ущільнений шар і неодин розподільник рідкого цементного тіста може прямо на опорний захисний шар. Переважно у бути використаний разом з плитою для формуванвиробі у вигляді плити із в'яжучого матеріалу стуня або без плити для формування, і один або дежавіле в'яжуче рідке цементне тісто пе знаходитькілька розподільників рідкого цементного тіста мося у прямому контакті з опорним захисним шаром. жуть бути використані, як описано раніше, і один Система для формування плит, можливо, доабо декілька розподільників рідкого цементного датково містить вібратор для рідкого цементного тіста можуть бути паралельні площині опорного тіста. Вібратор непрямої дії, призначений для рідзахисного шару. кого цементного тіста, може бути використаний Система для формування плит може бути виспільно з розподільником рідкого цементного тіста користана для формування будь-якого типу плити відповідно до винаходу для усунення будь-яких із в'яжучого матеріалу. У деяких варіантах здійсвеликих бульбашок або пустот, або порожнин, які нення система для формування плит являє собою можуть виникнути при руйнуванні великих бульсистему для формування гіпсокартонних листів, башок або пустот, які «відкриються» під час опетаких як гіпсокартонні листи сухої штукатурки для рації розподілу рідкого цементного тіста. Вібратор обшивання стін. У інших варіантах здійснення сисможе являти собою будь-який придатний вібратор, тема для формування плит являє собою систему при цьому багато з них відомі в даній галузі технідля формування плит із портландцементу. У інших ки. Як правило, вібратор розташований всередині варіантах здійснення система для формування стола для формування і знаходиться в контакті з плит являє собою систему для формування звуконижньою стороною опорного захисного шару. вбирних панелей. Придатні вібратори включають в себе сегментний В одному варіанті здійснення система для фовалик з різними формами, який служить як бильрмування плит являє собою систему для формуний дротик, обертовий багатокутний вал, напривання гіпсокартонних листів, яка містить: (а) стіл клад, подібний до описаного в патенті США 4 477 для формування, призначений для переміщення 300, який включений в даний опис як посилання, і опорного захисного шару; (Ь) змішувач, який тому подібне. У деяких варіантах здійснення вібвключає в себе елемент для випускання рідкого ратор 42 бажано розміщений під столом 24 для цементного тіста, призначений для нанесення в'яформування і опорним захисним шаром 20 по ходу жучого матеріалу у вигляді рідкого цементного потоку за розподільником рідкого цементного тіста тіста на опорний захисний шар; і (с) розподільник 21 90332 22 рідкого цементного тіста, який містить елемент тісто, наприклад будь-яке в'яжуче рідке цементне для впускання текучого середовища і елемент для тісто, що звичайно використовується для отривипускання текучого середовища, який сполучамання гіпсокартонного листа для обшивання стін, ється з елементом для впускання текучого серезвуковбирних панелей, включаючи, наприклад, довища і призначений для випускання текучого звуковбирні панелі, описані в заявці на патент, яка середовища із розподільника рідкого цементного одночасно знаходиться на розгляді, СШЛ No. тіста. Щонайменше частина елемента для випус10/804 359, опублікованій у вигляді публікації заякання текучого середовища містить велику кільвки на патент США 2004/0231916 А1, яка включена кість отворів, переважно отворів у вигляді мікров даний опис шляхом посилання, або плиту із пор, які з'єднанні з джерелом текучого портландцементу. По суті в'яжуче рідке цементне середовища. Текуче середовище виходить із розтісто, якщо потрібно, може додатково містити подільника рідкого цементного тіста через елебудь-які добавки, звичайно використовувані для мент для випускання текучого середовища так, виробництва виробів у вигляді плит із в'яжучого щоб забезпечити достатню кількість текучого сематеріалу. Подібні добавки включають в себе редовища для рідкого цементного тіста, що прохоконструкційні добавки, включаючи мінеральну дить для розподілу рідкого цементного тіста (шлакову) вату, скловолокно, перліт, глину, карбовздовж ширини опорного захисного шару. У перенат кальцію, складного поліефіру і волокно з папеважному варіанті здійснення елемент для випусру, а також хімічні добавки, включаючи піноутвокання текучого середовища містить отвори у вирювачі, цукор, посилювальні агенти, такі як гляді мікропор, і текуче середовище подається в фосфати, фосфонати і тому подібне, як описано, розподільник рідкого цементного тіста під достатнаприклад, в патенті США 6 342 284, який включенім тиском, так що текуче середовище, яке вихоний в даний опис шляхом посилання, уповільнюдить із розподільника через отвори, утворює безвачі, зв'язуючі (наприклад, крохмаль і латекс), баперервну плівку на поверхні призначеного для рвники і тому подібне. випускання текучого середовища елемента розпоСистема для формування плит за винаходом дільника. Система для формування плит, можлитакож придатна для використання в способі утвово, включає в себе (d) вібратор для рідкого цеменрення матеріалу у вигляді плит із в'яжучого матетного тіста і (є) станцію формування в залежності ріалу. Спосіб включає в себе (а) утворення суміші, від кількості розподільників рідкого цементного яка містить воду і в'яжучий матеріал; (Ь) перемітіста і їх функціонування. Система для формуванщення суміші у вигляді в'яжучого рідкого цементня плит додатково включає в себе (f) ніж або сисного тіста на рухомий опорний захисний шар, татему розрізання плит і (g) зону сушіння, виконану з кий як папір, прямо або непрямо; і (с) введення і І можливістю видалення води із відформованої щонайменше частини в'яжучого рідкого цементноплити. Розподільник рідкого цементного тіста розго тіста в контакт з розподільником рідкого цементашований по ходу потоку за зоною, в якій рідке тного тіста, подібним до описаного вище. Можлицементне тісто випускається із змішувача, так що во, І спосіб додатково включає в себе (d) введення він контактує щонайменше з частиною в'яжучого в'яжучого рідкого цементного тіста в контакт з плирідкого цементного тіста після виходу рідкого цетою для формування з тим, щоб утворити рухомий ментного тіста із випускного елемента і перед тим, передуючий по , відношенню до плити продукт як рідке цементне тісто пройде через станцію фоі/або (є) розрізання і сушіння рухомого передуючормування, як описане вище. го по відношенню до плити продукту для утворенТермін «в'яжучий» у використовуваному тут ня виробу у вигляді плити. У даному контексті значенні потрібно розуміти як такий, що належить «сушіння» належить до видалення надмірної і/або до будь-якого матеріалу, речовини або композиції, залишкової вологи після того, як плита із в'яжучого що містить або отримана з гідравлічного цементу. матеріалу в основному стужавіла. «Отвердіння» Наприклад, термін «в'яжучий» може належати до належить до підведення тепла до передуючого по портландцементу, червонувато-коричневого цевідношенню до плити продукту із в'яжучого матементу, безклінкерного шлакового цементу, цеменріалу для посилення або прискорення тужавіння ту з добавкою зольного пилу, глиноземистого цев'яжучого матеріалу. Ущільнений шар, якщо потріменту, а-напівводяного сульфату кальцію, (3бно, може бути нанесений на опорний захисний напівводяного сульфату кальцію, природного, синшар перед переміщенням в'яжучого рідкого цемететичного або хімічно модифікованого антного тіста на рухомий опорний захисний шар. напівводяного сульфату кальцію, двоводного суУ той час як система для формування плит за льфату кальцію (гіпсу) і їх сумішей. Термін «матевинаходом може бути використана в способі вигоріал на основі сульфату кальцію» призначений для товлення матеріалів у вигляді плит із в'яжучого позначення безводного сульфату кальцію (ангідматеріалу за допомогою використання звичайних риту), напівводяного сульфату кальцію, двоводновидів в'яжучого рідкого цементного тіста, несподіго сульфату кальцію; іонів кальцію і сульфату або ваною ознакою винаходу є те, що кількість води у сумішей будь-яких з даних речовин або всіх даних в'яжучому рідкому цементному тісті може бути речовин. Термін «рідке цементне тісто» потрібно зменшена по відношенню до кількості, необхідної розуміти як такий, що належить до текучої суміші, в звичайних системах для формування плит, в яка містить воду і гідравлічний цемент. Переважно яких не використовується розподільник рідкого в'яжуче рідке цементне тісто містить матеріал на цементного тіста відповідно до винаходу. Відповіоснові сульфату кальцію або портландцемент. дно, система для формування плит за винаходом В'яжуче рідке цементне тісто може являти сотакож придатна для використання в способі зменбою будь-яке звичайне в'яжуче рідке цементне шення відношення кількості води до кількості 23 90332 24 в’яжучого матеріалу у в'яжучому рідкому цементза винаходом. Можна забезпечити зменшення ному тісті під час виготовлення плит, що включає в кількості води, використовуваної для утворення себе (а) утворення суміші, яка містить воду, піноув'яжучої суміші, на приблизно 10% або більше, або творювач і в'яжучий матеріал; (b) переміщення на приблизно 15% або більше, або навіть більше. суміші на рухомий опорний захисний шар, прямо Крім цього або як альтернатива кількість дисперабо непрямо; і (с) введення щонайменше частини гуючого агента (наприклад, нафталінсульфонату), суміші в контакт з розподільником рідкого цементякий додається до в'яжучого рідкого цементного ного тіста для розподілу суміші вздовж ширини тіста, також може бути зменшена (наприклад, змеопорного захисного шару, коли рідке цементне ншена на приблизно 5% або більше або на прибтісто проходить повз розподільник рідкого цементлизно 10% або більше). Середньому фахівцеві в ного тіста. Оскільки розподільник рідкого цементданій галузі техніки буде зрозуміло, що при зміні ного тіста має «виділяючу вологу» поверхню, яка (наприклад, зменшенні) кількості води і/або диспесприяє розподілу рідкого цементного тіста, існує ргуючого агента, присутнього у в'яжучому рідкому можливість використання меншого відношення цементному тісті, також може виникнути необхідкількості води до кількості в'яжучого матеріалу, ніж ність в регулюванні відносного вмісту інших добапри виготовленні плит, що раніше здійснювалося вок, які додаються в рідке цементне і тісто. Наприна практиці в даній галузі техніки. Таким чином, клад, відносний вміст піноутворювачів, таких як введення суміші в контакт з розподільником рідкостабільні і нестабільні види мила, що використого цементного тіста дозволяє використовувати вуються у виготовленні гіпсокартонпих листів для менше води в суміші, яка отримується на операції обшивання стін гіпсокартонних стінових панелей (а), ніж було б потрібно за відсутності розподільни(див. патенти США 5 643 510, 5 714 001 і 6 774 ка рідкого цементного тіста. Наприклад, у варіан146), можна відрегулювати для підтримки заданотах здійснення винаходу, наприклад, у разі виготого розміру пустот, зумовлених бульбашками піни. влення гіпсокартонного листа для обшивання стін Система для формування плит за винаходом (гіпсокартонної стінової плити) або звуковбирної також придатна для використовування в способі панелі, відношення кількості води до кількості в'язменшення кількості небажаних великих пустот в жучого матеріалу може бути нижче приблизно плиті із в'яжучого матеріалу (особливо в гіпсокар80:100, більш переважно - від приблизно 50:100 до тонному листі). Як розглянуто вище, небажані веприблизно 70:100, ще більш і переважно - від ликі пустоти, як правило, являють собою пустоти, 60:100 до приблизно 65:100. У деяких варіантах що мають діаметр, який становить приблизно 5 мм здійснення, наприклад, у разі виготовлення деяких або більше. Подібні великі пустоти відрізняються звуковбирних панелей, відношення може бути від бажаних пустот меншого розміру, які в інших трохи вище, наприклад, від приблизно 70:100 до обставинах могли б вважатися великими (тобто приблизно 120:100, або навіть від приблизно пустот, що мають діаметр менше 5 мм), наявність 90:100 до приблизно 120:100. У інших варіантах яких може забезпечити підвищення міцності плити здійснення винаходу, наприклад, у разі виготовпри одночасному зменшенні загальної маси плити лення цементної плити, відношення кількості води (див. патенти США 5 643 510, 5 714 001 і 6 774 до кількості в'яжучого матеріалу може складати від 146). Подібний спосіб включає в себе (а) утворенприблизно 25:100 до приблизно 50:100, переважно ня суміші, яка містить воду, піноутворювач і матевід приблизно 30:100 до приблизно 45:100, більш ріал на основі сульфату кальцію; (Ь) переміщення переважно - від приблизно 32:100 до приблизно суміші на рухомий опорний захисний шар; і (с) 42:100 і ще більш переважно - від приблизно введення щонайменше частини суміші в контакт з 34:100 до приблизно 40:100. Спосіб, можливо, розподільником рідкого цементного тіста для роздодатково включає в себе (d) введення суміші в поділу суміші вздовж ширини опорного захисного контакт з плитою для формування з тим, щоб шару, коли вона переміщується повз розподільник утворити рухомий передуючий по відношенню до рідкого цементного тіста, і зменшити кількість вегіпсокартонного листа продукт, і/або (є) розрізання ликих пустот і/або усунути великі пустоти, що є в і сушіння рухомого передуючого по відношенню до суміші. Бажано, якщо усуваються щонайменше гіпсокартонного листа продукту для утворення деякі з великих пустот. Переважно усуваються усі виробу у вигляді гіпсокартонного листа. Ущільневеликі пустоти. Можливо, спосіб додатково вклюний шар, якщо потрібно, може бути нанесений на чає в себе (d) введення суміші в контакт з плитою опорний захисний шар перед переміщенням в'ядля формування, як відомо в даній галузі техніки, жучого рідкого цементного тіста на рухомий опордля утворення рухомого передуючого по відноний захисний шар. шенню до гіпсокартонного листа продукту, і/або (є) Спосіб за винаходом забезпечує можливість розрізання і сушіння рухомого передуючого по зменшення кількості води, яка використовується відношенню до гіпсокартонного листа продукту для утворення в'яжучої суміші, без погіршення для утворення виробу у вигляді гіпсокартонного якості виробу у вигляді плити, наприклад, таких листа. Ущільнений шар, якщо потрібно, може бути показників, як міцність плити, зовнішній вигляд, нанесений на опорний захисний шар перед перестійкість проти провисання або час тужавіння. Баміщенням в'яжучого рідкого цементного тіста па жано, якщо кількість води, яка використовується рухомий опорний захисний шар. для утворення в'яжучої суміші, зменшується прибДодаткова перевага системи і способів за вилизно на 5% або більше (наприклад, на приблизно находом, описаних тут, полягає в юму, що засто10% або більше або на приблизно 15% або більсування розподільника рідкого цементного тіста ше) в порівнянні з утворенням в'яжучої суміші за може забезпечити вдосконалення регулювання відсутності розподільника рідкого цементного тіста передньої частини рідкого цементного тіста, яка 25 90332 26 формується по ходу потоку перед станцією форТут описані переважні варіанти здійснення дамування. Наприклад, може бути забезпечена ного винаходу. Різновиди даних переважних варібільш рівна і менш змінювана передня частина антів здійснення можуть стати очевидними для рідкого цементного тіста, що приводить до поліпсередніх фахівців в даній галузі техніки при читаншеного регулювання утворення краю виробу у ні вищенаведеного опису без відходу від суті і вигляді плити із в'яжучого матеріалу. об'єму винаходу. Відповідно, даний винахід вклюВсі посилальні матеріали, включаючи публікачає в себе всі модифікації і еквіваленти об'єкту, ції, заявки на патент і патенти, приведений тут, приведеного у формулі винаходу, прикладеній до даним включені шляхом посилання в тій же мірі, як даного опису, які допускаються правовими нормаякби кожний посилальний матеріал був окремо і ми, що застосовуються. Крім того, будь-яка комбіособливо вказаний як такий, що підлягає включеннація вищеописаних елементів у всіх їх можливих ню шляхом посилання і був повністю приведений варіантах охоплюється винаходом, якщо інше не тут. вказане тут або якщо контекст явно не суперечить цьому. 27 Комп’ютерна верстка Г. Паяльніков 90332 Підписне 28 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
