Ароматерапевтична теплиця з душем і сауною

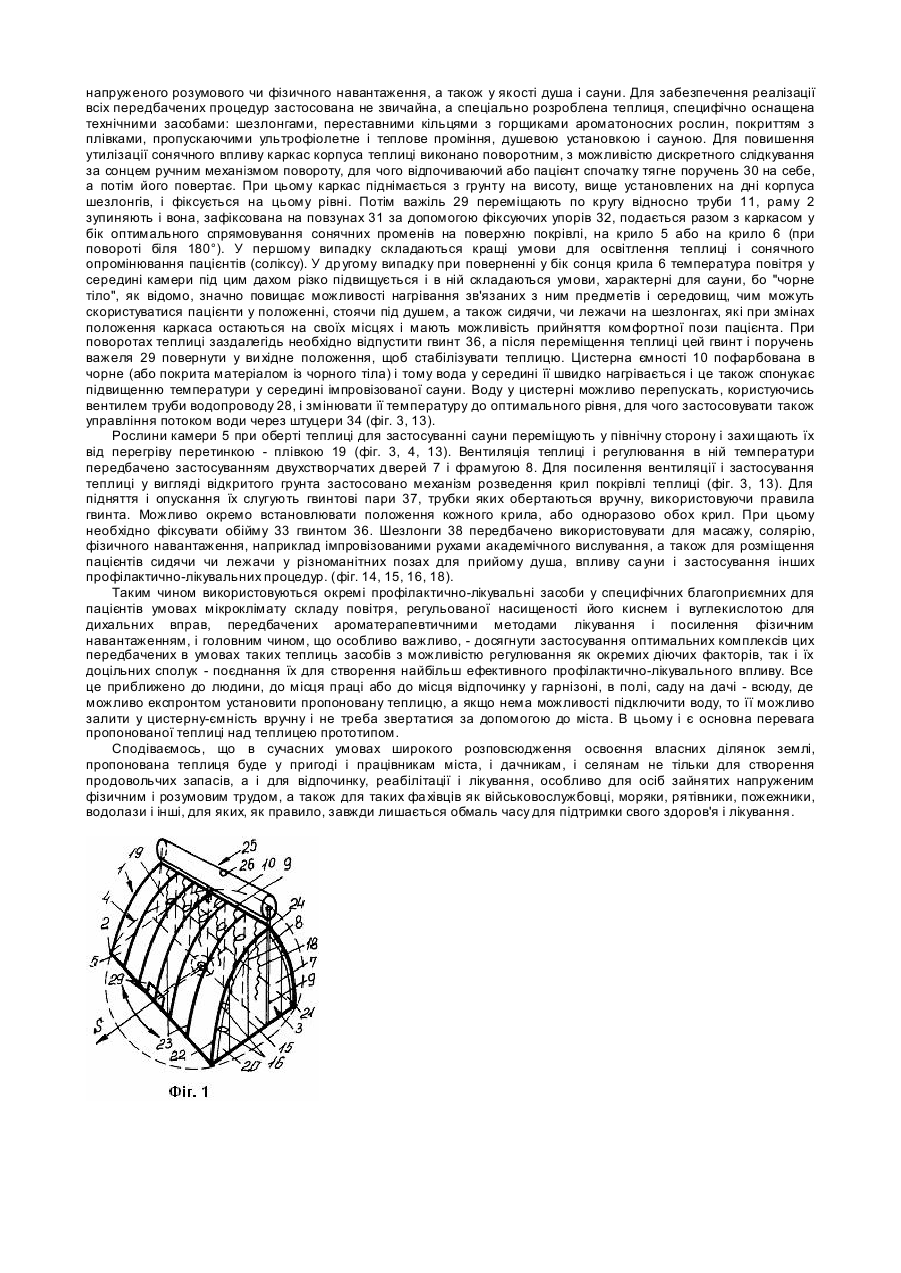

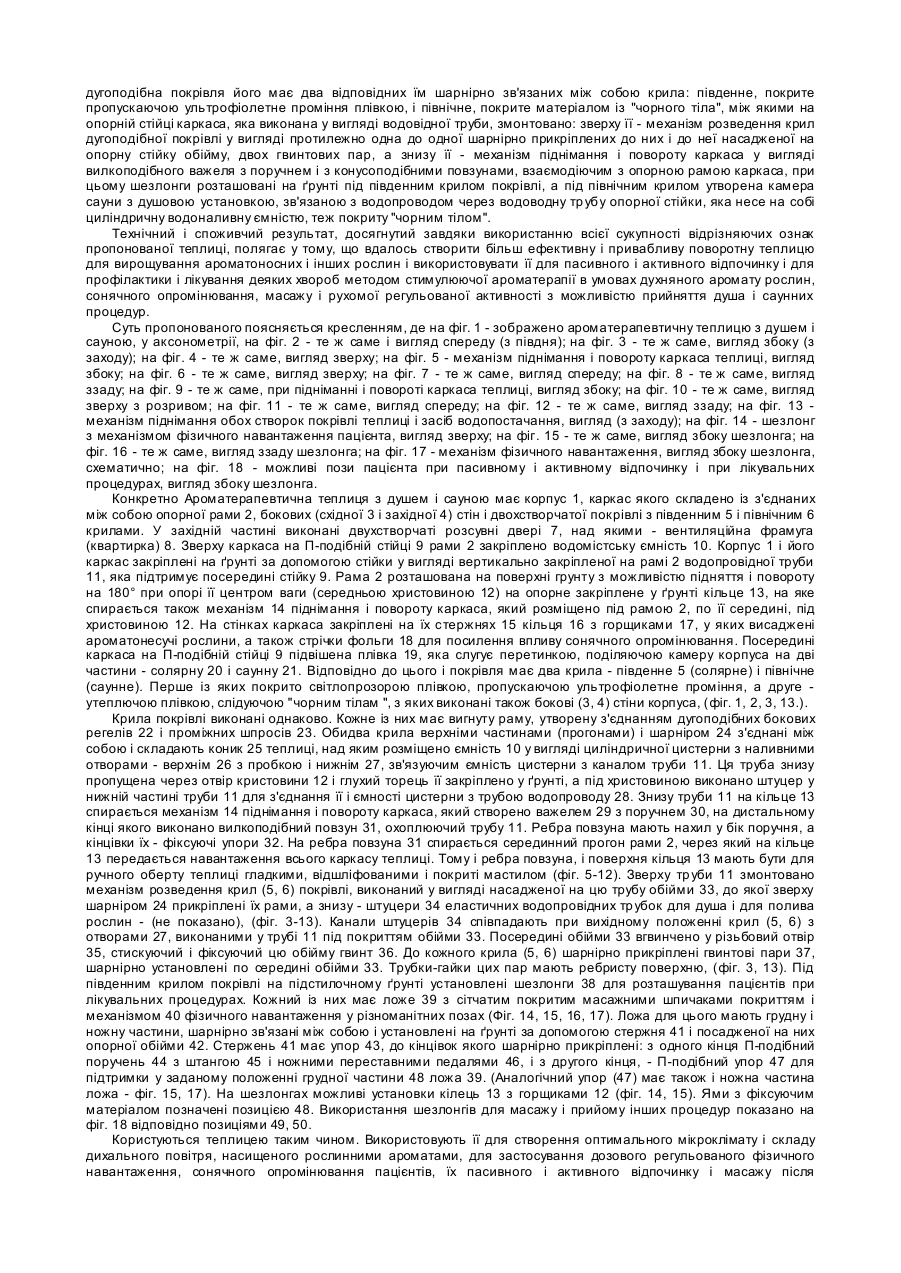

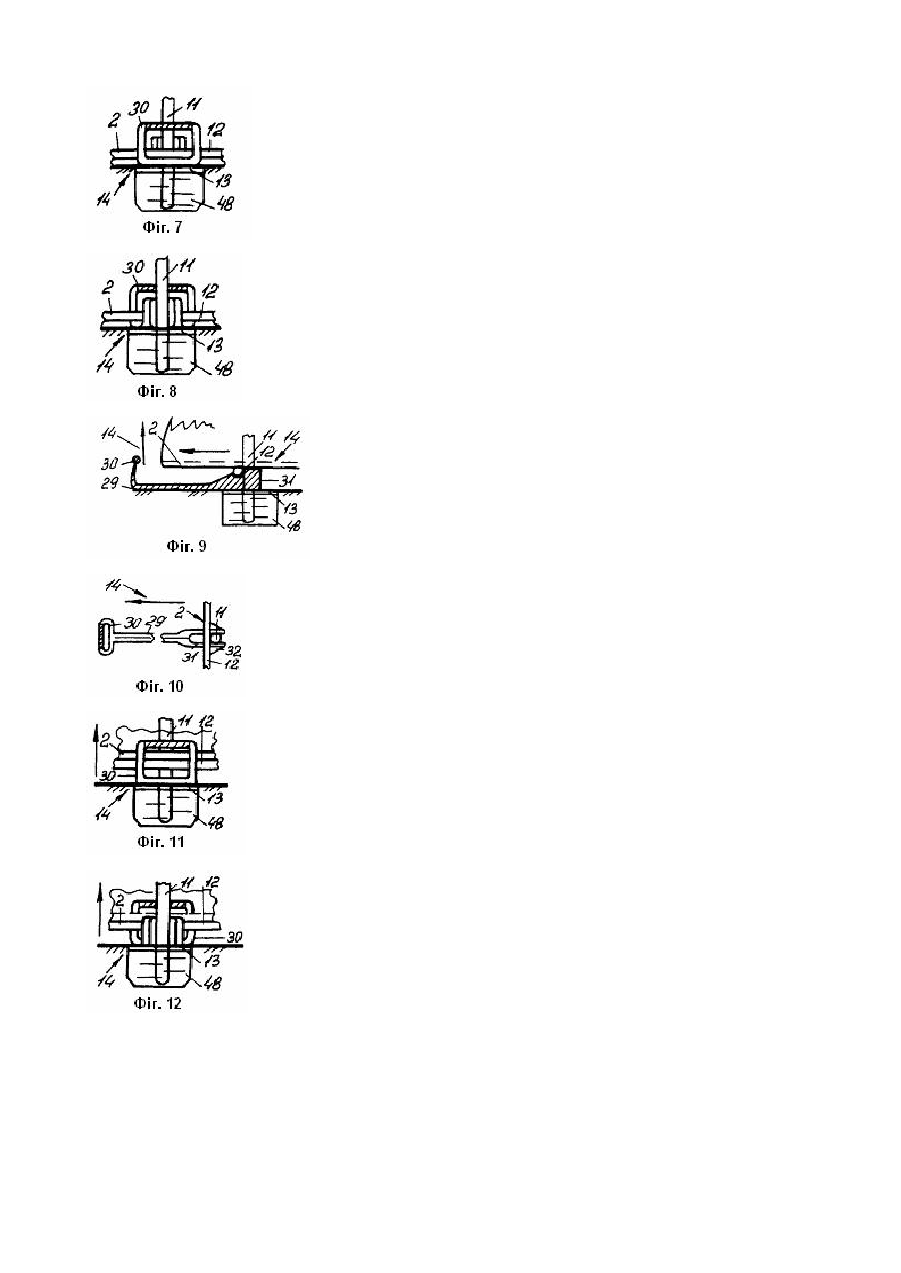

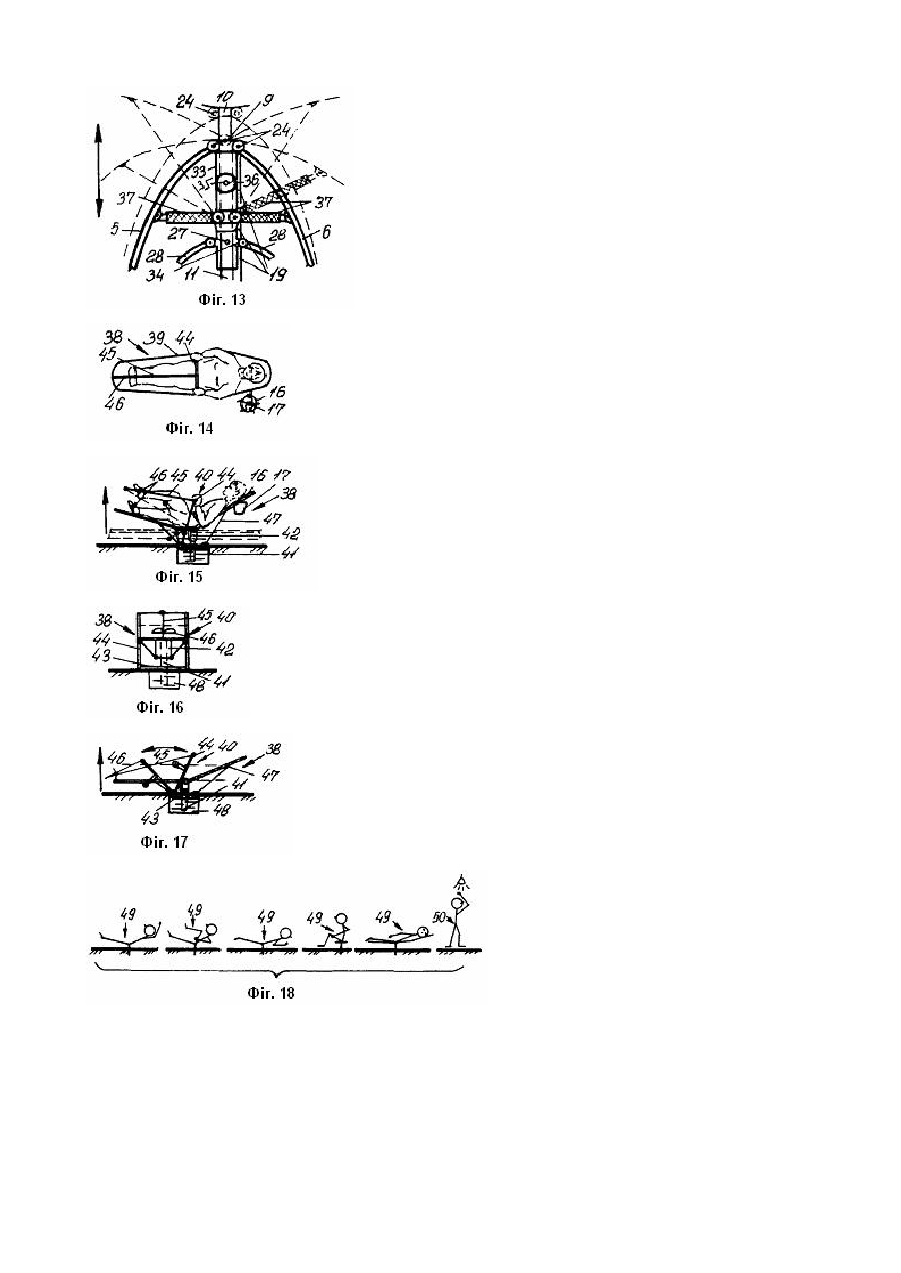

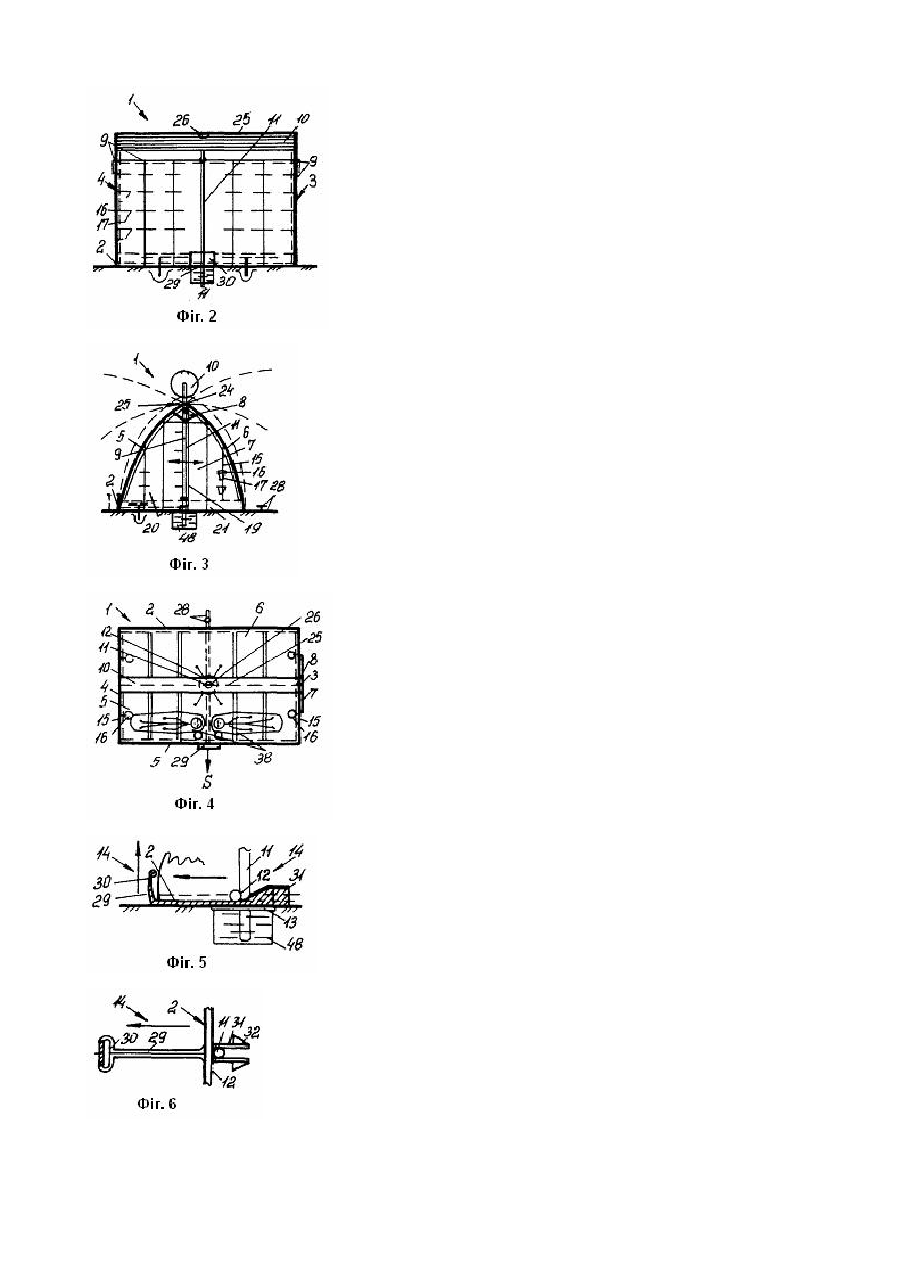

Передбачувана корисна модель відноситься до сільського господарства, медицини і спорту, зокрема до парниково-тепличної галузі і до засобів, які застосовуються для профілактики і лікування ароматом вирощених у закритому ґрунті рослин і фізичною активністю. Відома Теплиця-парник, яка має прозорий каркас з похилою покрівлею, створений із складових елементів, встановлених на основі і пов'язаних між собою трособлочною системою з ручним приводом у вигляді корби і черв'ячної пари з барабаном, на якому закріплено трос для піднімання верхньої частини каркаса (П. України №35680, А01G9/14 по заявці №97094769). Недолік цієї теплиці у тому що у ній не передбачено засобів забезпечення розміщення і оздоровлення людей, які працюють у теплицях і які гостро потребують ефективного відпочинку, профілактики, і лікування доступними для тепличних умов методами, зокрема засобами лікування духняним ароматом рослин, які цілком можливо було б застосовувати в умовах найбільш приближених до потреб садоводів, огородників, дачників, а також гострій потребі у реабілітації після надзвичайних навантажень і взагалі тих, у кого виникаються вади здоров'я і перенавантаження, а до міських лікарських закладів звертатися нема можливості. Відомі методи ароматерапії в теплицях поки що не реалізуються і такі теплиці не будуються і не використовуються. Аналогічні якості має також теплиця-парник зі змінним об'ємом (заява №200504905 від 24.05.2005p.) і звичайно вона теж має подібні недоліки-відсутність належних умов для реалізації методів ароматерапії, хоча в ній і передбачені певні здобутки профілактики і лікування у цій галузі медицини. Відома розбірно-збірна переносна теплиця, яка має світлопрозорий каркас, виконаний із парних установлених на основі елементів, об'єднаних між собою у формі теплиці з плівочним покриттям, при цьому каркас її встановлено на П-подібній стійці, закріпленій на ґрунті, з можливістю переміщення покрівлі по висоті, а плівочне покриття виконано у вигляді цільного ковпака, прикріпленого нижніми краями до основи П-подібної стійки і обладнаного з північного боку вирізом-лазом.(заява №200504907 від 05.2005р). Недолік цієї теплиці у тому, що вона немає ніяких те хнічних засобів, які можливо було б застосувати для розміщення людей у її середині і забезпечити їх будь-якими методами профілактики і лікування, хоча мікроклімат цієї теплиці цілком можливо було б використовувати для такої мети. Відома реабілятаційно-оздоровча міні-теплиця, яка має світлопрозорий змінного об'єму корпус у вигляді паралелепіпеда з орієнтованою на південь покрівлею і засобом ручного встановлення та регулювання його об'єму, при цьому плівка ковпака корпуса пропускає ультрафіолетне проміння і складається при зменшенні висоти корпуса у гармоніку, а на дні його висажені ароматоносні рослини і установлені знімні шезлонги, ложа яких покрита масажною сіткою (заява №200504906 від 24.05.2003). Недолік цієї теплиці у тому, що хоч вона і має вказані ароматичні рослини і шезлонги для розміщення пацієнтів у середині корпуса, але для зміни об'єму його застосовано складний трособлочний механізм, що погрожує його те хнічній надійності і потребує складного технічного обслуго вування, а головне у цій теплиці рослини висаджені без можливості їх переміщення у межах теплиці і змін їх видів, виходячи із особливостей їх лікувальних якостей і напрямку лікування. У ній немає поливної води і інших засобів забезпечення рослин і облаштування обслуговуючого персоналу. Найбільш близьким по технічній сутності і доцільності є Ароматерапевтична теплиця, що має світлопрозорий каркас з односхилою покрівлею, виконаний із пов'язаних між собою складових елементів, оснащений ручним приводом піднімання і фіксації покрівлі, при цьому каркас виконано у вигляді четвертини циліндричної ємності і закріплено на ґрунті П-подібною стійкою і земельними якірями, а покрівля його - у вигляді покритої пропускаючою ультрофіолетне проміння плівкою дугоподібної рами з П-подібним важелем і поручнем, а у середині каркаса підвішені до стін і установлені на підстілочному ґрунті ароматоносні рослини у ящиках і горщиках, і знімні жезлонги з масажною поверхнею і механізмом фізичного навантаження (заява №200505444 від 07.06.2005). Недолік цієї теплиці - прототипу, при всіх її позитивних якостях, полягає у тому, що вона стаціонарно закріпляється на ґрунті і тому не має можливості орієнтуватися по сонцю, яке на протязі доби переміщається по небосхилу і весь час змінює якість опромінювання теплиці. Це значно знижує коефіцієнт використання сонячного опромінювання і ефективність засобів профілактики і лікування. Крім того теплиця, хоч і має покрівлю змінного положення, але механізм її піднімання і опускання складний, ненадійний і незручний, і розташований високо на поверхнею. У теплиці немає води. А ящики для рослин установлені стаціонарно без можливості переміщення їх і оперативної зміни видів рослин, які необхідно використовува ти залежно від їх призначення і умов застосування. Хоча кожний недолік і незначний, але при скупчуванні їх вони створюють певну загрозу успішності реабілітації і лікування, особливо при застосуванні методів ароматерапії. В основу корисної моделі поставлена задача з урахуванням всієї сукупності недоліків прототипу Ароматерапевтичної теплиці, створити нову більш придатну для використання в сучасних умовах життя сільського населення, і мешканців міста, які мають дачі, і для різноманітних фахівців з гострю потребою термінового відновлення сил і реабілітації, теж ароматерапевтичну теплицю, але з більш широким діапазоном лікувальних можливостей. Це передбачалось досягти завдяки досягнення більш високих показників використання сонячного проміння за рахунок забезпечення ручного орієнтування теплиці по сонцю у денних умовах експлуатації, засобів освоєння його лікувальних властивостей у вигляді створення сауни, забезпечення більш комфортних умов для обслуговуючого персоналу і пацієнтів шляхом оснащення теплиці засобами постачання холодної і гарячої води. Поставлена задача вирішена тим, що у Ароматерапевтичній теплиці з душем і сауною, яка має світлопрозорий каркас з дугоподібною покритою пропускаючою ультрафіолетове проміння покрівлею, виконаний із пов'язаних між собою складових елементів уставлених на опорній рамі і закріплених на ґрунті фіксуючою стійкою з можливістю піднімання і фіксації на різну висоту дугоподібної покрівлі, при цьому по периметру каркаса установлені наповнені родючим ґрунтом ящики і до стін його підвішені на знімних кільцях горщики з посадженими в них ароматоносними рослинами, а у середині каркаса установлені шезлонги, кожний із яких має ложе з масажною сітчатою поверхнею з можливістю зміни кута нахилу її ножної і грудної частин і механізм фізичного навантаження на руки і ноги пацієнта у вигляді рухомого поручня з установленими на його штанзі педалями, згідно передбачуваної корисної моделі, ємність каркаса поділено продовжною перетинкою на дві частини, а дугоподібна покрівля його має два відповідних їм шарнірно зв'язаних між собою крила: південне, покрите пропускаючою ультрофіолетне проміння плівкою, і північне, покрите матеріалом із "чорного тіла", між якими на опорній стійці каркаса, яка виконана у вигляді водовідної труби, змонтовано: зверху її - механізм розведення крил дугоподібної покрівлі у вигляді протилежно одна до одної шарнірно прикріплених до них і до неї насадженої на опорну стійку обійму, двох гвинтових пар, а знизу її - механізм піднімання і повороту каркаса у вигляді вилкоподібного важеля з поручнем і з конусоподібними повзунами, взаємодіючим з опорною рамою каркаса, при цьому шезлонги розташовані на ґрунті під південним крилом покрівлі, а під північним крилом утворена камера сауни з душовою установкою, зв'язаною з водопроводом через водоводну тр убу опорної стійки, яка несе на собі циліндричну водоналивну ємністю, теж покриту "чорним тілом". Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності відрізняючих ознак пропонованої теплиці, полягає у тому, що вдалось створити більш ефективну і привабливу поворотну теплицю для вирощування ароматоносних і інших рослин і використовувати її для пасивного і активного відпочинку і для профілактики і лікування деяких хвороб методом стимулюючої ароматерапії в умовах духняного аромату рослин, сонячного опромінювання, масажу і рухомої регульованої активності з можливістю прийняття душа і саунних процедур. Суть пропонованого поясняється кресленням, де на фіг. 1 - зображено ароматерапевтичну теплицю з душем і сауною, у аксонометрії, на фіг. 2 - те ж саме і вигляд спереду (з півдня); на фіг. 3 - те ж саме, вигляд збоку (з заходу); на фіг. 4 - те ж саме, вигляд зверху; на фіг. 5 - механізм піднімання і повороту каркаса теплиці, вигляд збоку; на фіг. 6 - те ж саме, вигляд зверху; на фіг. 7 - те ж саме, вигляд спереду; на фіг. 8 - те ж саме, вигляд ззаду; на фіг. 9 - те ж саме, при підніманні і повороті каркаса теплиці, вигляд збоку; на фіг. 10 - те ж саме, вигляд зверху з розривом; на фіг. 11 - те ж саме, вигляд спереду; на фіг. 12 - те ж саме, вигляд ззаду; на фіг. 13 механізм піднімання обох створок покрівлі теплиці і засіб водопостачання, вигляд (з заходу); на фіг. 14 - шезлонг з механізмом фізичного навантаження пацієнта, вигляд зверху; на фіг. 15 - те ж саме, вигляд збоку шезлонга; на фіг. 16 - те ж саме, вигляд ззаду шезлонга; на фіг. 17 - механізм фізичного навантаження, вигляд збоку шезлонга, схематично; на фіг. 18 - можливі пози пацієнта при пасивному і активному відпочинку і при лікувальних процедурах, вигляд збоку шезлонга. Конкретно Ароматерапевтична теплиця з душем і сауною має корпус 1, каркас якого складено із з'єднаних між собою опорної рами 2, бокових (східної 3 і західної 4) стін і двохстворчатої покрівлі з південним 5 і північним 6 крилами. У західній частині виконані двухстворчаті розсувні двері 7, над якими - вентиляційна фрамуга (квартирка) 8. Зверху каркаса на П-подібній стійці 9 рами 2 закріплено водомістську ємність 10. Корпус 1 і його каркас закріплені на ґрунті за допомогою стійки у вигляді вертикально закріпленої на рамі 2 водопровідної труби 11, яка підтримує посередині стійку 9. Рама 2 розташована на поверхні грунту з можливістю підняття і повороту на 180° при опорі її центром ваги (середньою христовиною 12) на опорне закріплене у ґрунті кільце 13, на яке спирається також механізм 14 піднімання і повороту каркаса, який розміщено під рамою 2, по її середині, під христовиною 12. На стінках каркаса закріплені на їх стержнях 15 кільця 16 з горщиками 17, у яких висаджені ароматонесучі рослини, а також стрічки фольги 18 для посилення впливу сонячного опромінювання. Посередині каркаса на П-подібній стійці 9 підвішена плівка 19, яка слугує перетинкою, поділяючою камеру корпуса на дві частини - солярну 20 і саунну 21. Відповідно до цього і покрівля має два крила - південне 5 (солярне) і північне (саунне). Перше із яких покрито світлопрозорою плівкою, пропускаючою ультрофіолетне проміння, а друге утеплючою плівкою, слідуючою "чорним тілам ", з яких виконані також бокові (3, 4) стіни корпуса, (фіг. 1, 2, 3, 13.). Крила покрівлі виконані однаково. Кожне із них має вигнуту раму, утворену з'єднанням дугоподібних бокових регелів 22 і проміжних шпросів 23. Обидва крила верхніми частинами (прогонами) і шарніром 24 з'єднані між собою і складають коник 25 теплиці, над яким розміщено ємність 10 у вигляді циліндричної цистерни з наливними отворами - верхнім 26 з пробкою і нижнім 27, зв'язуючим ємність цистерни з каналом труби 11. Ця труба знизу пропущена через отвір кристовини 12 і глухий торець її закріплено у ґрунті, а під христовиною виконано штуцер у нижній частині труби 11 для з'єднання її і ємності цистерни з трубою водопроводу 28. Знизу труби 11 на кільце 13 спирається механізм 14 піднімання і повороту каркаса, який створено важелем 29 з поручнем 30, на дистальному кінці якого виконано вилкоподібний повзун 31, охоплюючий трубу 11. Ребра повзуна мають нахил у бік поручня, а кінцівки їх - фіксуючі упори 32. На ребра повзуна 31 спирається серединний прогон рами 2, через який на кільце 13 передається навантаження всього каркасу теплиці. Тому і ребра повзуна, і поверхня кільця 13 мають бути для ручного оберту теплиці гладкими, відшліфованими і покриті мастилом (фіг. 5-12). Зверху тр уби 11 змонтовано механізм розведення крил (5, 6) покрівлі, виконаний у вигляді насадженої на цю трубу обійми 33, до якої зверху шарніром 24 прикріплені їх рами, а знизу - штуцери 34 еластичних водопровідних тр убок для душа і для полива рослин - (не показано), (фіг. 3-13). Канали штуцерів 34 співпадають при вихідному положенні крил (5, 6) з отворами 27, виконаними у трубі 11 під покриттям обійми 33. Посередині обійми 33 вгвинчено у різьбовий отвір 35, стискуючий і фіксуючий цю обійму гвинт 36. До кожного крила (5, 6) шарнірно прикріплені гвинтові пари 37, шарнірно установлені по середині обійми 33. Трубки-гайки цих пар мають ребристу поверхню, (фіг. 3, 13). Під південним крилом покрівлі на підстилочному ґрунті установлені шезлонги 38 для розташування пацієнтів при лікувальних процедурах. Кожний із них має ложе 39 з сітчатим покритим масажними шпичаками покриттям і механізмом 40 фізичного навантаження у різноманітних позах (Фіг. 14, 15, 16, 17). Ложа для цього мають грудну і ножну частини, шарнірно зв'язані між собою і установлені на ґрунті за допомогою стержня 41 і посадженої на них опорної обійми 42. Стержень 41 має упор 43, до кінцівок якого шарнірно прикріплені: з одного кінця П-подібний поручень 44 з штангою 45 і ножними переставними педалями 46, і з другого кінця, - П-подібний упор 47 для підтримки у заданому положенні грудної частини 48 ложа 39. (Аналогічний упор (47) має також і ножна частина ложа - фіг. 15, 17). На шезлонгах можливі установки кілець 13 з горщиками 12 (фіг. 14, 15). Ями з фіксуючим матеріалом позначені позицією 48. Використання шезлонгів для масажу і прийому інших процедур показано на фіг. 18 відповідно позиціями 49, 50. Користуються теплицею таким чином. Використовують її для створення оптимального мікроклімату і складу дихального повітря, насищеного рослинними ароматами, для застосування дозового регульованого фізичного навантаження, сонячного опромінювання пацієнтів, їх пасивного і активного відпочинку і масажу після напруженого розумового чи фізичного навантаження, а також у якості душа і сауни. Для забезпечення реалізації всіх передбачених процедур застосована не звичайна, а спеціально розроблена теплиця, специфічно оснащена технічними засобами: шезлонгами, переставними кільцями з горщиками ароматоносних рослин, покриттям з плівками, пропускаючими ультрофіолетне і теплове проміння, душевою установкою і сауною. Для повишення утилізації сонячного впливу каркас корпуса теплиці виконано поворотним, з можливістю дискретного слідкування за сонцем ручним механізмом повороту, для чого відпочиваючий або пацієнт спочатку тягне поручень 30 на себе, а потім його повертає. При цьому каркас піднімається з грунту на висоту, вище установлених на дні корпуса шезлонгів, і фіксується на цьому рівні. Потім важіль 29 переміщають по кругу відносно труби 11, раму 2 зупиняють і вона, зафіксована на повзунах 31 за допомогою фіксуючих упорів 32, подається разом з каркасом у бік оптимального спрямовування сонячних променів на поверхню покрівлі, на крило 5 або на крило 6 (при повороті біля 180°). У першому випадку складаються кращі умови для освітлення теплиці і сонячного опромінювання пацієнтів (соліксу). У др угому випадку при поверненні у бік сонця крила 6 температура повітря у середині камери під цим дахом різко підвищується і в ній складаються умови, характерні для сауни, бо "чорне тіло", як відомо, значно повищає можливості нагрівання зв'язаних з ним предметів і середовищ, чим можуть скористуватися пацієнти у положенні, стоячи під душем, а також сидячи, чи лежачи на шезлонгах, які при змінах положення каркаса остаються на своїх місцях і мають можливість прийняття комфортної пози пацієнта. При поворотах теплиці заздалегідь необхідно відпустити гвинт 36, а після переміщення теплиці цей гвинт і поручень важеля 29 повернути у ви хідне положення, щоб стабілізувати теплицю. Цистерна ємності 10 пофарбована в чорне (або покрита матеріалом із чорного тіла) і тому вода у середині її швидко нагрівається і це також спонукає підвищенню температури у середині імпровізованої сауни. Воду у цистерні можливо перепускать, користуючись вентилем труби водопроводу 28, і змінювати її температуру до оптимального рівня, для чого застосовувати також управління потоком води через штуцери 34 (фіг. 3, 13). Рослини камери 5 при оберті теплиці для застосуванні сауни переміщують у північну сторону і захи щають їх від перегріву перетинкою - плівкою 19 (фіг. 3, 4, 13). Вентиляція теплиці і регулювання в ній температури передбачено застосуванням двухстворчатих дверей 7 і фрамугою 8. Для посилення вентиляції і застосування теплиці у вигляді відкритого грунта застосовано механізм розведення крил покрівлі теплиці (фіг. 3, 13). Для підняття і опускання їх слугують гвинтові пари 37, трубки яких обертаються вручну, використовуючи правила гвинта. Можливо окремо встановлювати положення кожного крила, або одноразово обох крил. При цьому необхідно фіксувати обійму 33 гвинтом 36. Шезлонги 38 передбачено використовувати для масажу, солярію, фізичного навантаження, наприклад імпровізованими рухами академічного вислування, а також для розміщення пацієнтів сидячи чи лежачи у різноманітних позах для прийому душа, впливу са уни і застосування інших профілактично-лікувальних процедур. (фіг. 14, 15, 16, 18). Таким чином використовуються окремі профілактично-лікувальні засоби у специфічних благоприємних для пацієнтів умовах мікроклімату складу повітря, регульованої насищеності його киснем і вуглекислотою для дихальних вправ, передбачених ароматерапевтичними методами лікування і посилення фізичним навантаженням, і головним чином, що особливо важливо, - досягнути застосування оптимальних комплексів цих передбачених в умовах таких теплиць засобів з можливістю регулювання як окремих діючих факторів, так і їх доцільних сполук - поєднання їх для створення найбільш ефективного профілактично-лікувального впливу. Все це приближено до людини, до місця праці або до місця відпочинку у гарнізоні, в полі, саду на дачі - всюду, де можливо експронтом установити пропоновану теплицю, а якщо нема можливості підключити воду, то її можливо залити у цистерну-ємність вручну і не треба звертатися за допомогою до міста. В цьому і є основна перевага пропонованої теплиці над теплицею прототипом. Сподіваємось, що в сучасних умовах широкого розповсюдження освоєння власних ділянок землі, пропонована теплиця буде у пригоді і працівникам міста, і дачникам, і селянам не тільки для створення продовольчих запасів, а і для відпочинку, реабілітації і лікування, особливо для осіб зайнятих напруженим фізичним і розумовим трудом, а також для таких фа хівців як військовослужбовці, моряки, рятівники, пожежники, водолази і інші, для яких, як правило, завжди лишається обмаль часу для підтримки свого здоров'я і лікування.
