Пристрій для транспортування сипучих матеріалів

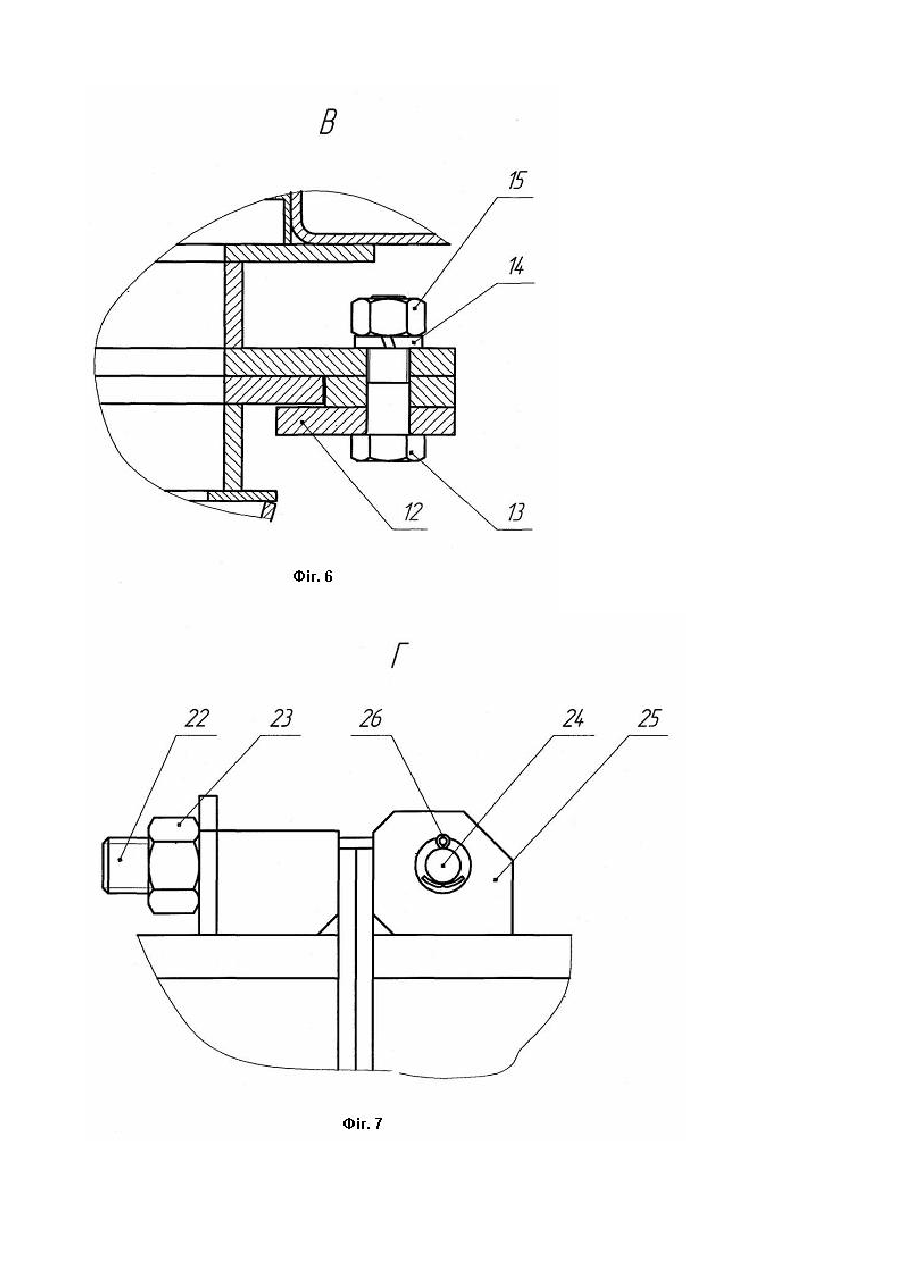

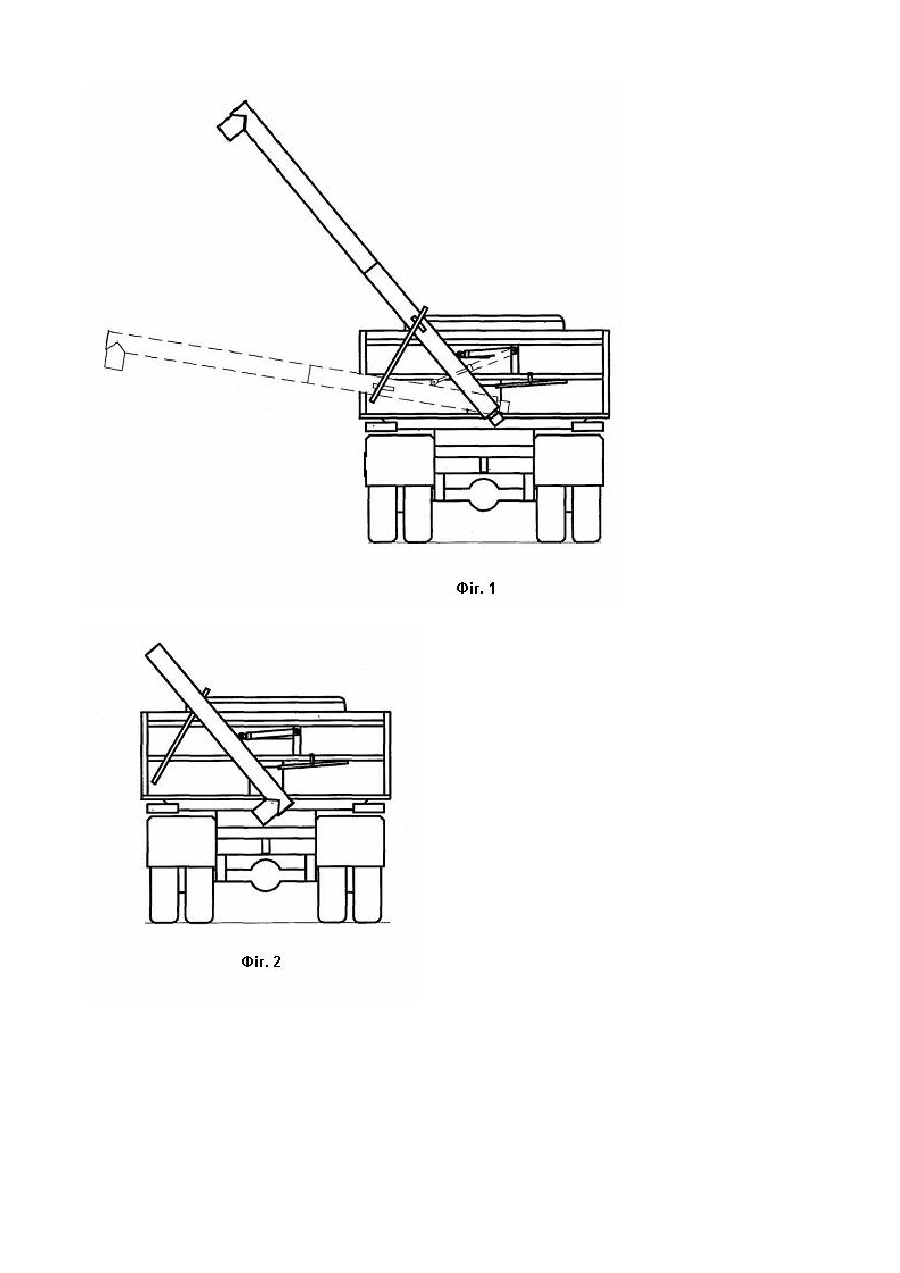

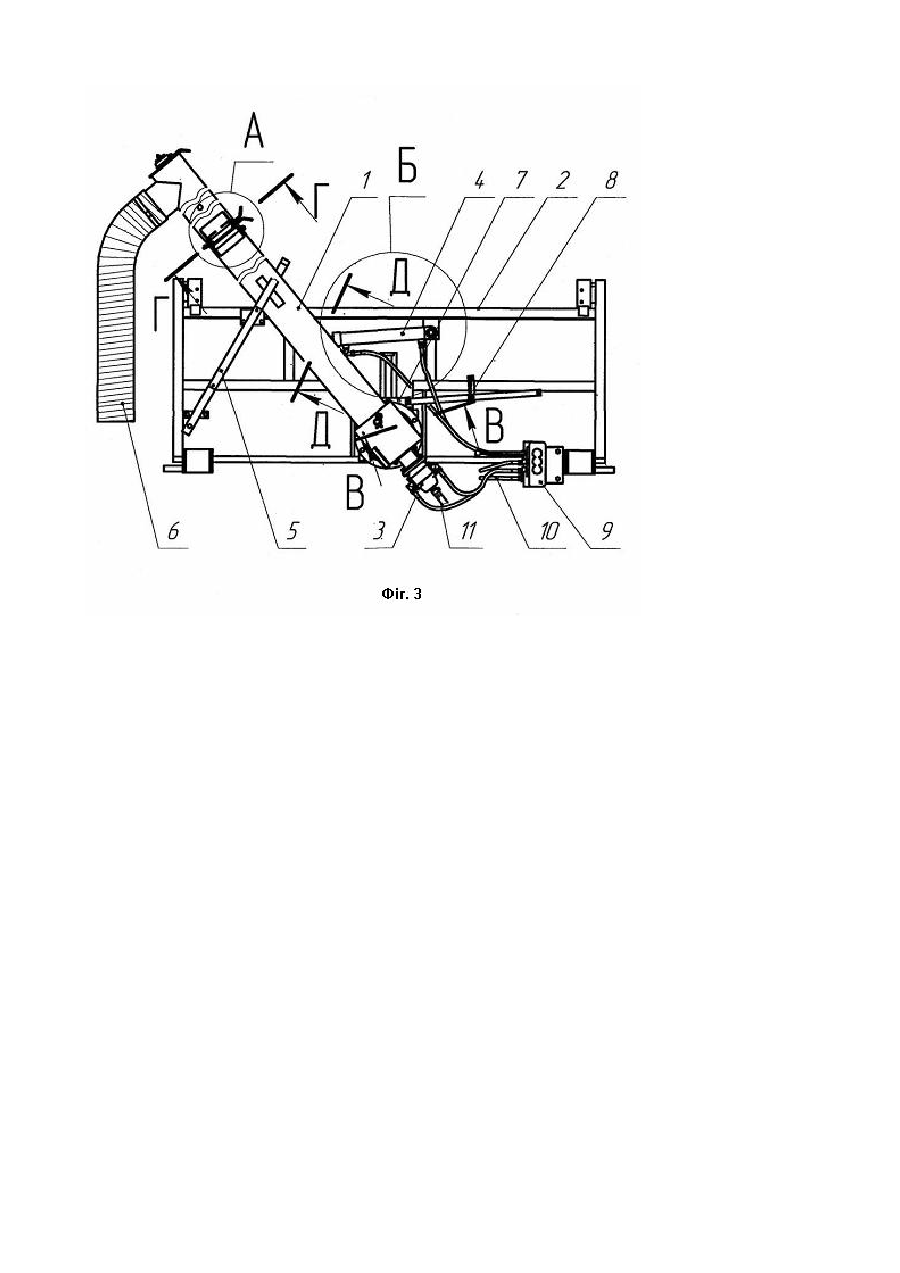

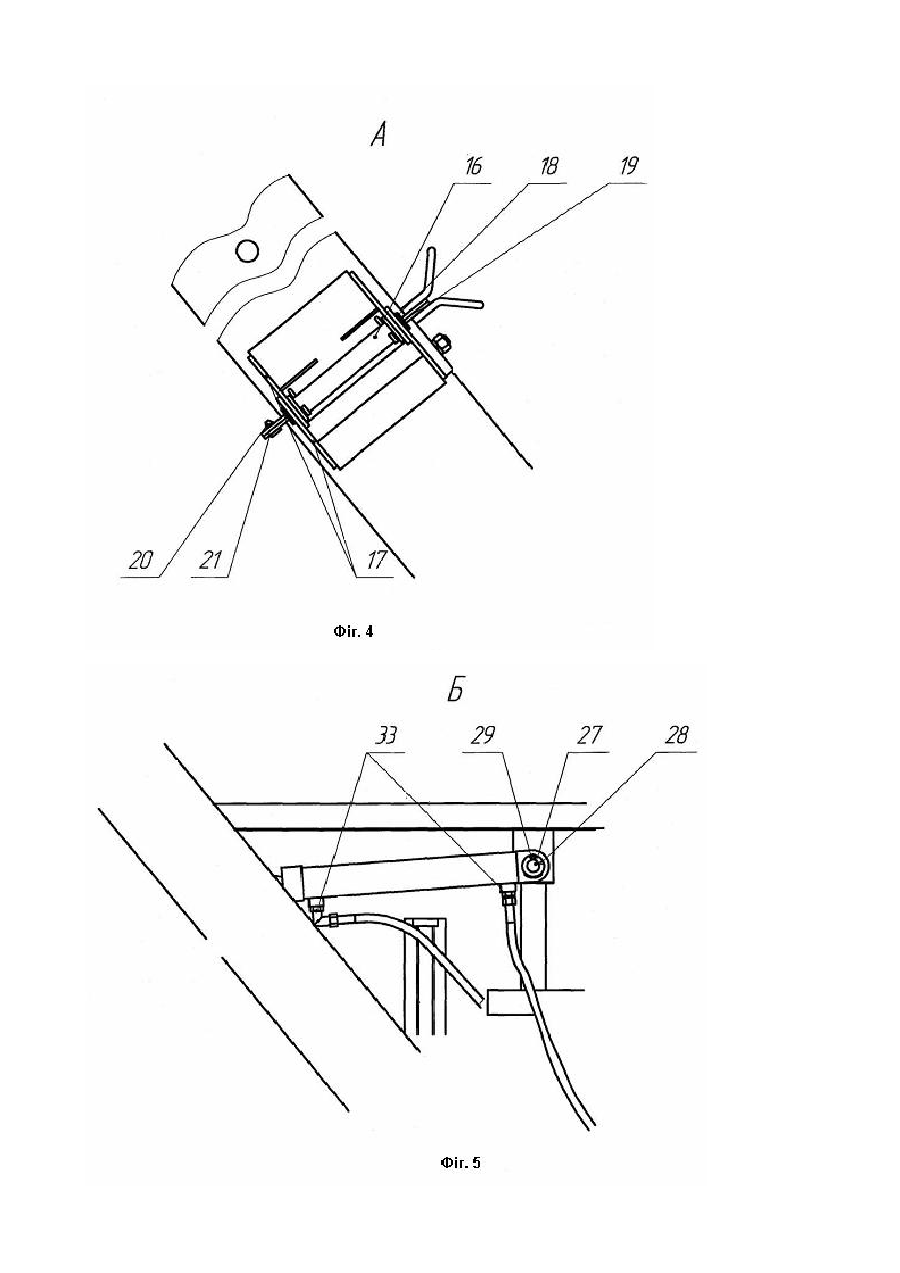

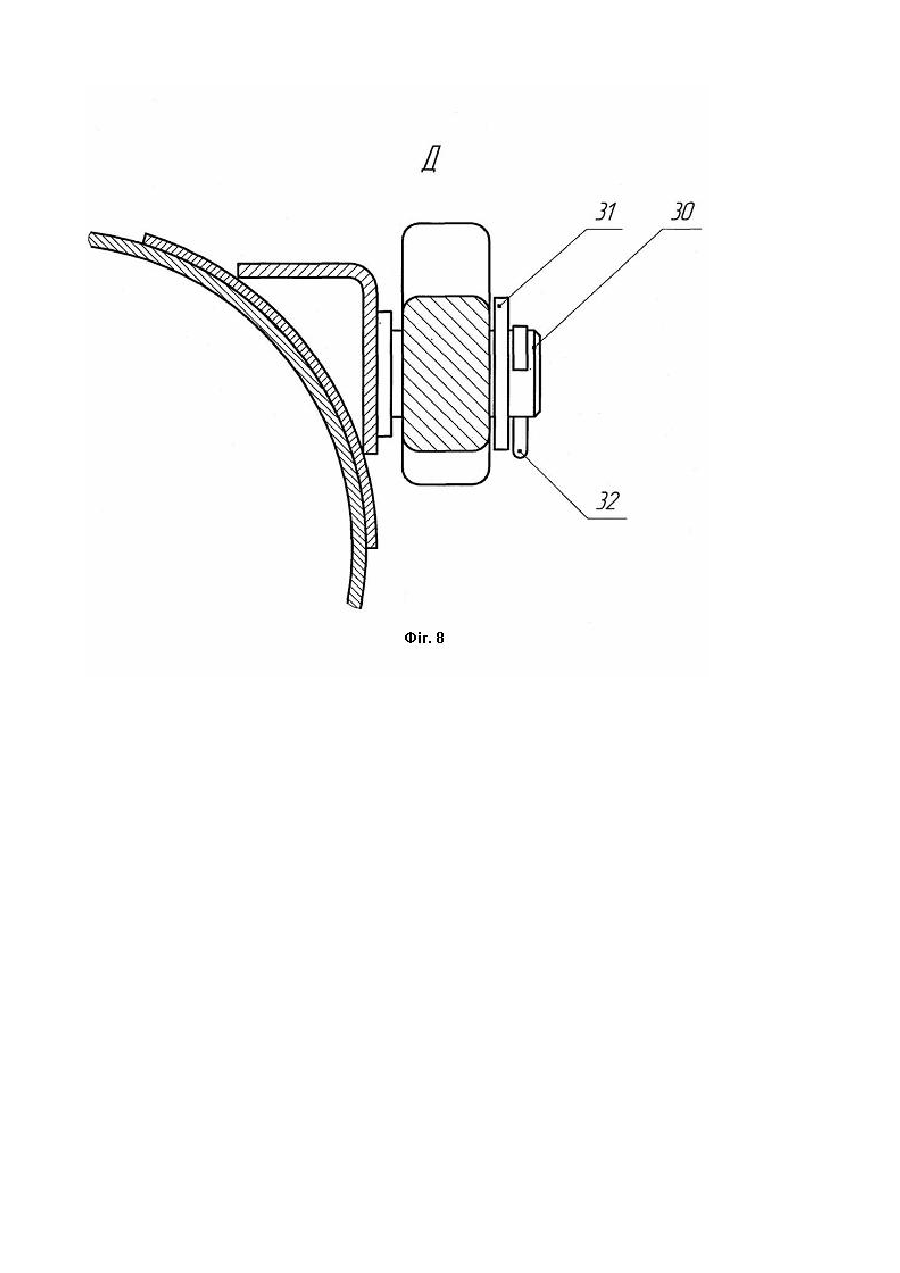

Корисна модель відноситься до галузі сільськогосподарського . машинобудування. Виріб використовують для транспортування, різних сипучих сільськогосподарських вантажів, зокрема для завантаження зерна в сівалки. Відомий пристрій для транспортування сипучих матеріалів, що містить конвеєр, закріплений на борту кузова транспортного засобу [креслення „ЗС - 30.00.000 СБ" ВАТ „Уманьферммаш", м. Умань, обл. Черкаська]. Недоліками такого пристрою є те, що він має великі габарити при транспортуванні і низьку висоту транспортування матеріалів, не дає можливості для регулювання висоти транспортування. Задача, що стоїть перед авторами, полягає у створені конструкції виробу, яка дозволила б зменшити габаритні розміри при транспортуванні, збільшити висоту транспортування матеріалів і дала можливість регулювати висоту й відстань транспортування. • Поставлена задача вирішується тим, що пристрій для транспортування сипучих матеріалів, що містить конвеєр, закріплений на борту транспортного • засобу і розміщений в направляючій рамці. Пристрій обладнано вузлом опускання - піднімання конвеєра. Конвеєр складається з двох шарнірно з'єднаних між собою частин, закріплених паралельно борту кузова. Конвеєр кріпиться шарнірно до борта кузова транспортного засобу. Вивантажувальна горловина обладнана гнучким рукавом. Суть корисної моделі пояснюється кресленням, де на фіг.1 - вигляд в робочому стані пристрою для транспортування сипучих матеріалів; на фіг.2 - вигляд в транспортному стані пристрою для транспортування сипучих матеріалів; на фіг.3 - наведено загальний вигляд пристрою для транспортування сипучих матеріалів; на фіг.4 - вузол А пристрою для транспортування сипучих матеріалів; на фіг.5 - вузол Б пристрою для транспортування сипучих матеріалів; на фіг.6 - вигляд В пристрою для транспортування сипучих матеріалів; на фіг.7 - вигляд Г пристрою для . транспортування сипучих матеріалів; на фіг.8 - вигляд Д пристрою транспортування. Виріб складається з конвеєра 1, наприклад гвинтового, що закріплений завантажувальною горловиною круглої форми до борту 2 кузова. Гвинтовий конвеєр 1 складається з двох частин, з'єднаних між собою шарнірно. В нижній частині гвинтового конвеєра 1 розміщений гідромотор 3. Гідроциліндр 4 опускання-піднімання гвинтового конвеєра 1 приєднаний одним кінцем до борта 2 кузова, а іншим до бічної сторони гвинтового конвеєра 1. Направляюча рамка 5 гвинтового конвеєра 1 жорстко прикріплена до заднього борта 2 кузова. У верхній частині гвинтового конвеєра 1 змонтовано гнучкий рукав 6. Завантажувальна горловина заднього борта 2 оснащена заслінкою 7, яка фіксується ручкою 8. Розподільник гідросистеми 9 прикріплено до заднього борта 2 кузова. Рукава високого тиску 10 одним кінцем з'єднані з виходом на розподільнику гідросистеми 9, а іншим - з гідромотором 3 і гідроциліндром 4. На вході розподільник з'єднаний за допомогою рукавів 10 високого тиску з гідросистемою транспортного засобу. Рукава 11 низького тиску одним кінцем з'єднані з гідросистемою транспортного засобу, а іншим з виходом гідромотора 3 і розподільником гідросистеми 9. Виріб шарнірно кріпиться до борта 2 кузова за допомогою накладок 12, болтів 13, шайб 14, гайок 15. Нижня частина гвинтового конвеєра 1 з'єднана шарнірно з верхньою - за допомогою осі 16, що проходить через вуха 17, які закріплені на гвинтовому конвеєрі 1. Вісь 16 закріплюється в отворах вух 17 з двох сторін за допомогою шплінтів 18 і шайби 19. Штифти 20 знаходяться в отворах 21 у • верхньому і нижньому гвинтовому конвеєрі 1. Відкидний болт 22 з гайкою 23 знаходиться на осі 24, що розміщена в кронштейні 25. Вісь 24 закріплюється в кронштейні 25 за допомогою шплінта 26. Гідроциліндр 4 гідросистеми одним кінцем приєднаний до осі 27 заднього борта 2 кузова і закріплюється за допомогою шайби 28 і шплінта 29. Інший кінець гідроциліндра 4 приєднаний до осі 30, що знаходиться на гвинтовому конвеєрі 1 і кріпиться за допомогою шайби 31 і шплінта 32. Працює виріб для сипучих вантажів у такий спосіб: Піднімають заслінку 7 завантажувальної горловини борта 2 і фіксують ручкою 8. Сипучий вантаж через завантажувальну горловину борта 2 потрапляє на гвинтовий конвеєр 1, що переміщує вантаж до вивантажувального патрубка, який висипається через гнучкий рукав 6. За допомогою гідроциліндра 4, або іншого пристрою, регулюють висоту гвинтового конвеєра 1, що рухається в направляючій рамці 5. Привід гвинтового конвеєра 1 здійснюється гідромотором 3. Управління гідромотором 3 і гідроциліндром 4 здійснюється розподільником гідросистеми 9. • При транспортуванні гвинтовий конвеєр 1 складається і піднімається у верхнє крайнє положення. Таким чином, конструкція, що заявляється, дозволяє зменшити габаритні розміри при транспортуванні, збільшити висоту транспортування матеріалів і дає можливість регулювати висоту й відстань транспортування.
