Пневматична установка для транспортування сипучих матеріалів

Завантажити PDF файл.

Формула / Реферат

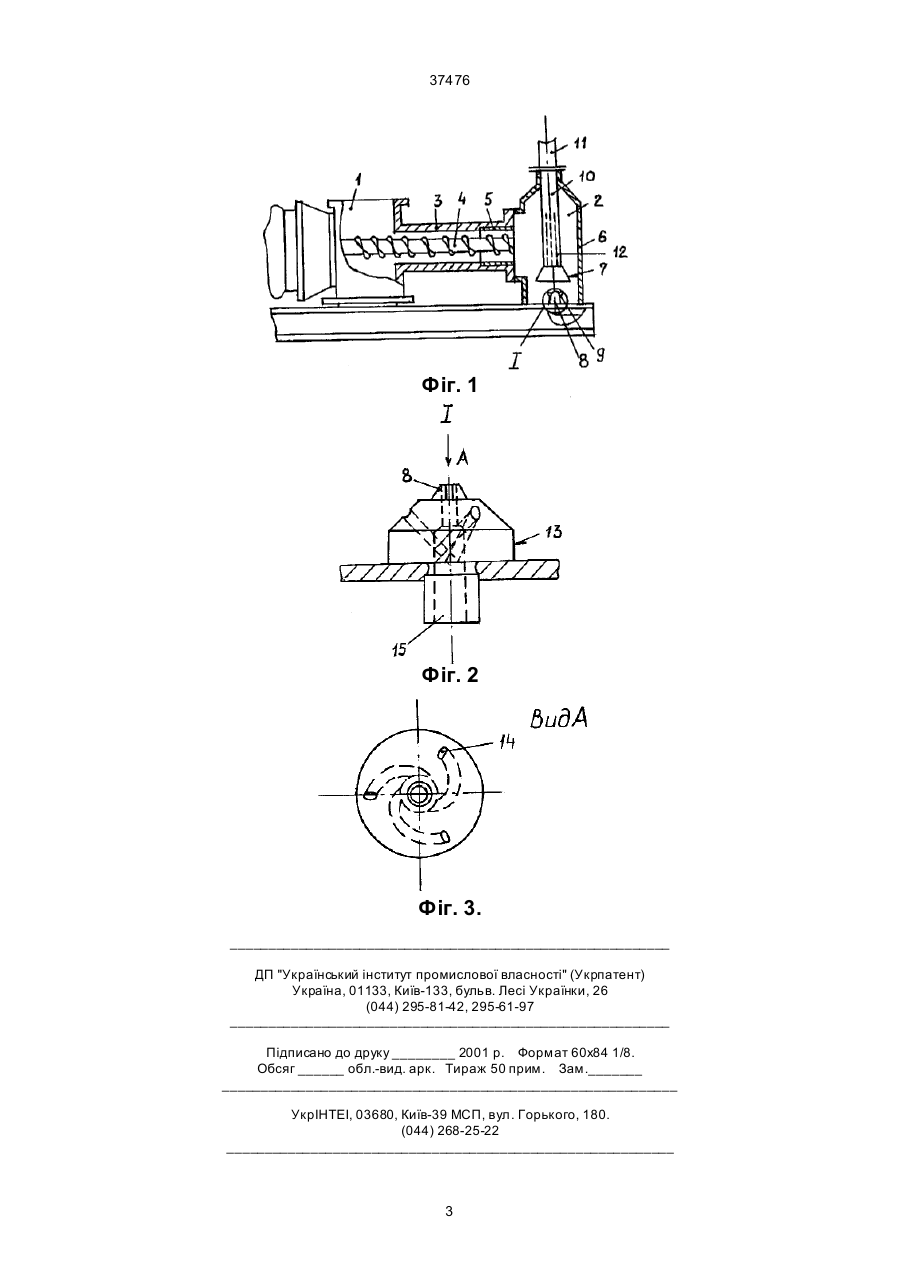

Пневматична установка для транспортування сипучих матеріалів, яка містить приймальну та змішувальну камери, що сполучені між собою горизонтальним циліндричним корпусом, у якому встановлений приводний шнек, у змішувальній камері розміщені аераційний пристрій, ежектор з соплом, які сполучено з джерелом стисненого повітря, транспортний трубопровід з насадком, що має прохідні  розташовані ярусами отвори,який сполучено зі змішувальною камерою та встановлено вертикально і соосно соплу ежектора, яка відрізняється тим, що змішувальну камеру виконано циліндричного, ежектор з соплом та насадок транспортного тру­бопроводу встановлені так, що їх вісь співпадає з віссю циліндричної камери, аераційний пристрій виконано у вигляді форсунки, що встанов­лена соосно соплу ежектора, осі каналів подачі стисненого повітря якої виконано у вигляді спіралей Архімеда, що під кутом направлені догори.

Текст

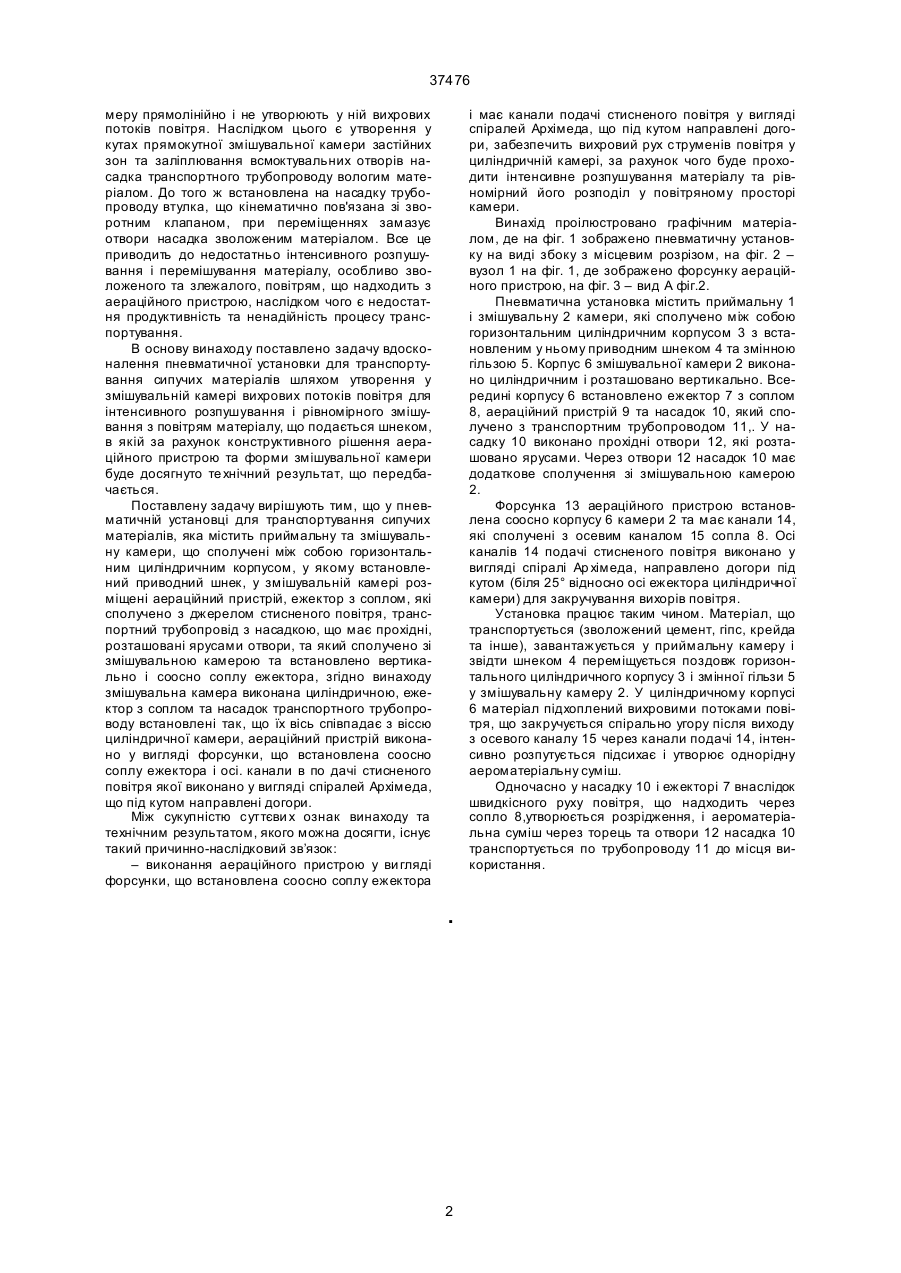

Пневматична установка для транспортування сипучих матеріалів, яка містить приймальну та змішувальну камери, що сполучені між собою горизонтальним циліндричним корпусом, у якому встановлений приводний шнек, у змішувальній камері розміщені аераційний пристрій, ежектор з 37476 меру прямолінійно і не утворюють у ній вихрових потоків повітря. Наслідком цього є утворення у кутах прямокутної змішувальної камери застійних зон та заліплювання всмоктувальних отворів насадка транспортного трубопроводу вологим матеріалом. До того ж встановлена на насадку трубопроводу втулка, що кінематично пов'язана зі зворотним клапаном, при переміщеннях замазує отвори насадка зволоженим матеріалом. Все це приводить до недостатньо інтенсивного розпушування і перемішування матеріалу, особливо зволоженого та злежалого, повітрям, що надходить з аераційного пристрою, наслідком чого є недостатня продуктивність та ненадійність процесу транспортування. В основу винаходу поставлено задачу вдосконалення пневматичної установки для транспортування сипучих матеріалів шляхом утворення у змішувальній камері вихрових потоків повітря для інтенсивного розпушування і рівномірного змішування з повітрям матеріалу, що подається шнеком, в якій за рахунок конструктивного рішення аераційного пристрою та форми змішувальної камери буде досягнуто те хнічний результат, що передбачається. Поставлену задачу вирішують тим, що у пневматичній установці для транспортування сипучих матеріалів, яка містить приймальну та змішувальну камери, що сполучені між собою горизонтальним циліндричним корпусом, у якому встановлений приводний шнек, у змішувальній камері розміщені аераційний пристрій, ежектор з соплом, які сполучено з джерелом стисненого повітря, транспортний трубопровід з насадкою, що має прохідні, розташовані ярусами отвори, та який сполучено зі змішувальною камерою та встановлено вертикально і соосно соплу ежектора, згідно винаходу змішувальна камера виконана циліндричною, ежектор з соплом та насадок транспортного трубопроводу встановлені так, що їх вісь співпадає з віссю циліндричної камери, аераційний пристрій виконано у вигляді форсунки, що встановлена соосно соплу ежектора і осі. канали в по дачі стисненого повітря якої виконано у вигляді спіралей Архімеда, що під кутом направлені догори. Між сукупністю суттєви х ознак винаходу та технічним результатом, якого можна досягти, існує такий причинно-наслідковий зв’язок: – виконання аераційного пристрою у ви гляді форсунки, що встановлена соосно соплу ежектора і має канали подачі стисненого повітря у вигляді спіралей Архімеда, що під кутом направлені догори, забезпечить вихровий рух струменів повітря у циліндричній камері, за рахунок чого буде проходити інтенсивне розпушування матеріалу та рівномірний його розподіл у повітряному просторі камери. Винахід проілюстровано графічним матеріалом, де на фіг. 1 зображено пневматичну установку на виді збоку з місцевим розрізом, на фіг. 2 – вузол 1 на фіг. 1, де зображено форсунку аераційного пристрою, на фіг. 3 – вид А фіг.2. Пневматична установка містить приймальну 1 і змішувальну 2 камери, які сполучено між собою горизонтальним циліндричним корпусом 3 з встановленим у ньому приводним шнеком 4 та змінною гільзою 5. Корпус 6 змішувальної камери 2 виконано циліндричним і розташовано вертикально. Всередині корпусу 6 встановлено ежектор 7 з соплом 8, аераційний пристрій 9 та насадок 10, який сполучено з транспортним трубопроводом 11,. У насадку 10 виконано прохідні отвори 12, які розташовано ярусами. Через отвори 12 насадок 10 має додаткове сполучення зі змішувальною камерою 2. Форсунка 13 аераційного пристрою встановлена соосно корпусу 6 камери 2 та має канали 14, які сполучені з осевим каналом 15 сопла 8. Осі каналів 14 подачі стисненого повітря виконано у вигляді спіралі Ар хімеда, направлено догори під кутом (біля 25° відносно осі ежектора циліндричної камери) для закручування вихорів повітря. Установка працює таким чином. Матеріал, що транспортується (зволожений цемент, гіпс, крейда та інше), завантажується у приймальну камеру і звідти шнеком 4 переміщується поздовж горизонтального циліндричного корпусу 3 і змінної гільзи 5 у змішувальну камеру 2. У циліндричному корпусі 6 матеріал підхоплений вихровими потоками повітря, що закручується спірально угору після виходу з осевого каналу 15 через канали подачі 14, інтенсивно розпутується підсихає і утворює однорідну аероматеріальну суміш. Одночасно у насадку 10 і ежекторі 7 внаслідок швидкісного руху повітря, що надходить через сопло 8,утворюється розрідження, і аероматеріальна суміш через торець та отвори 12 насадка 10 транспортується по трубопроводу 11 до місця використання. . 2 37476 Фіг. 1 Фіг. 2 Фіг. 3. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Pneumatic installation for transportation of bulk materials

Автори англійською

Morozov Oleksandr Dmytrovych, Cherednichenko Iryna Oleksandrivna

Назва патенту російською

Пневматическая установка для транспортировки сыпучих материалов

Автори російською

Морозов Александр Дмитриевич, Чередниченко Ирина Александровна

МПК / Мітки

МПК: B65G 53/40

Мітки: сипучих, пневматична, матеріалів, транспортування, установка
