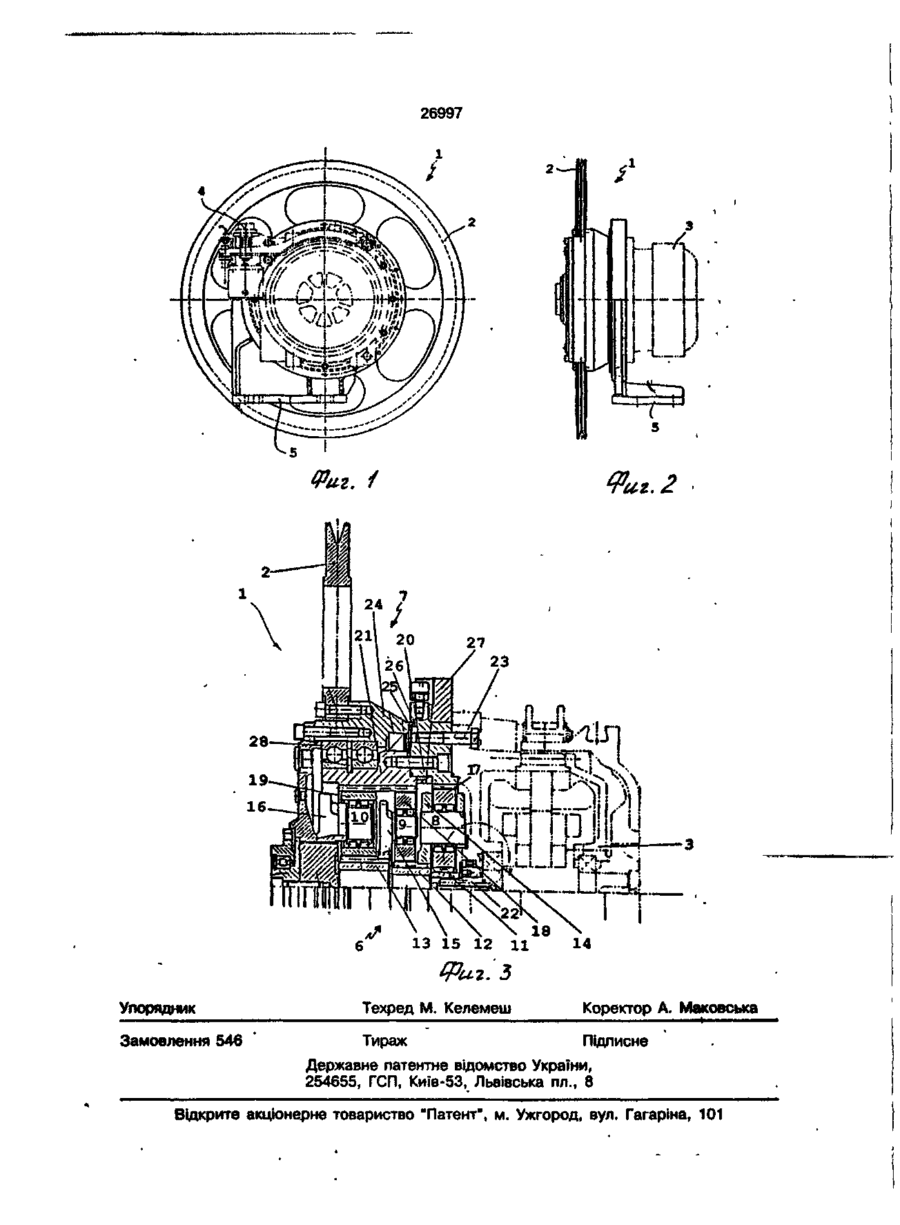

Привід поручня перил для ескалаторів, рухомих сходів або їм подібних транспортерів для перевезення пасажирів

1. Привод поручня перил для эскалаторов, движущихся лестниц или им подобных транспортеров для перевозки пассажиров, предусмотренный для установки, по меньшей мере, на одном участке изменения направления поручня и содержащий приводное колесо поручня, взаимодействующее с зоной привода, привод, выполненный в виде комбинации мотор-редуктор, в котором мотор является электродвигателем, а редуктор представлен многоступенчатой планетарной передачей, отличающийся тем, что комбинация мотор-редуктор установлена соосно с зоной привода колеса поручня, выходной вал электродвигателя выполнен зубчатым и связан с шестерней первой ступени планетарной передачи, а планетарные шестерни, установленные в планетарных водилах и взаимодействующие с шестернями отдельных ступеней, находятся в зацеплении с невращающимся центральным колесом, выполненным в виде пустотелого колеса.

2. Привод по п.1, отличающийся тем, что первая ступень планетарной передачи выполнена косозубой.

3. Привод по пп.1 и 2, отличающийся тем, что ступени планетарной передачи, примыкающие к первой ступени, выполнены прямозубыми.

4. Привод по любому из пп.1 - 3, отличающийся тем, что центральное колесо состоит из двух отдельных колес, жестко связанных между собой.

5. Привод по любому из пп.1 - 4, отличающийся тем, что планетарные шестерни первой ступени находятся в зацеплении с одним отдельным колесом, а планетарные шестерни ступени, примыкающей к первой, находятся в зацеплении с другим отдельным колесом.

6. Привод по любому из пп.1 - 5, отличающийся тем, что отдельное колесо первой ступени выполнено с фланцем, расположенным радиально наружу.

7. Привод по любому из пп.1 - 6, отличающийся тем, что приводное колесо поручня имеет выполненную в виде втулки насадку, расположенную радиально над центральным колесом и простирающуюся по оси в направлении фланца, которая охватывает, по меньшей мере, ступени, примыкающие к первой ступени.

8. Привод по любому из пп.1 - 7, отличающийся тем, что свободный конец насадки входит в круговой паз торцевой поверхности фланца, обращенный к насадке, образуя лабиринтное уплотнение.

9. Привод по любому из пп.1 - 8, отличающийся тем, что дополнительно в радиальном направлении между отдельным колесом и насадкой этот привод имеет подшипник, в частности шарикоподшипник.

10. Привод по любому из пп.1 - 9, отличающийся тем, что подшипник размещен в области третьей ступени планетарной передачи между отдельным колесом и прилегающей областью насадки.

11. Привод по любому из пп.1 - 10, отличающийся тем, что электродвигатель закреплен к радиальному фланцу отдельного колеса, относящегося к первой ступени планетарной передачи.

12. Привод по любому из пп.1 - 11, отличающийся тем, что комбинация мотор-редуктор закреплена в зоне верхней части балюстрады.

13. Привод по любому из пп.1 - 12, отличающийся тем, что радиальный фланец снабжен консолью, выполненной в виде уголка, предназначенной для перемещения комбинации мотор-редуктор.
