Ескалатор для перевезення пасажирів та вантажу

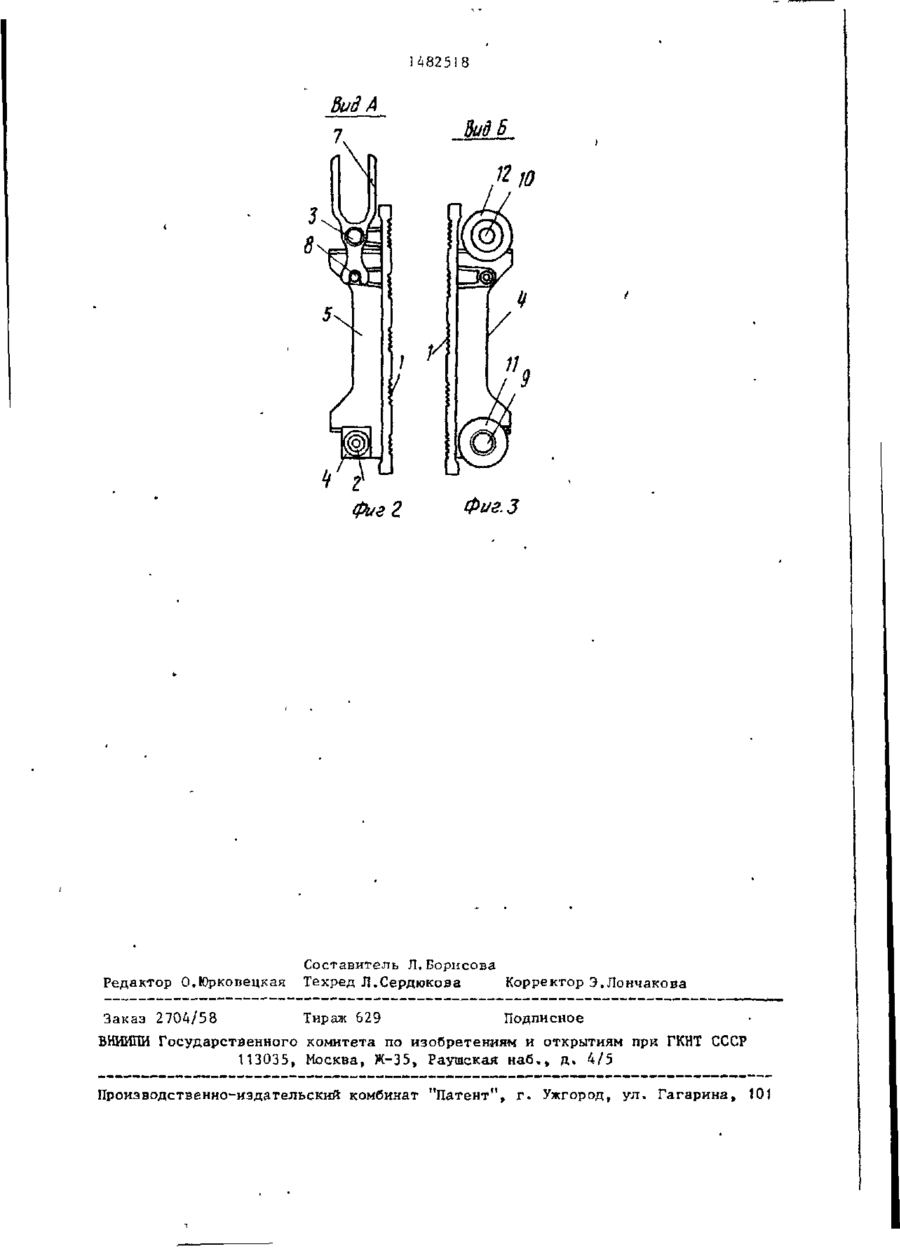

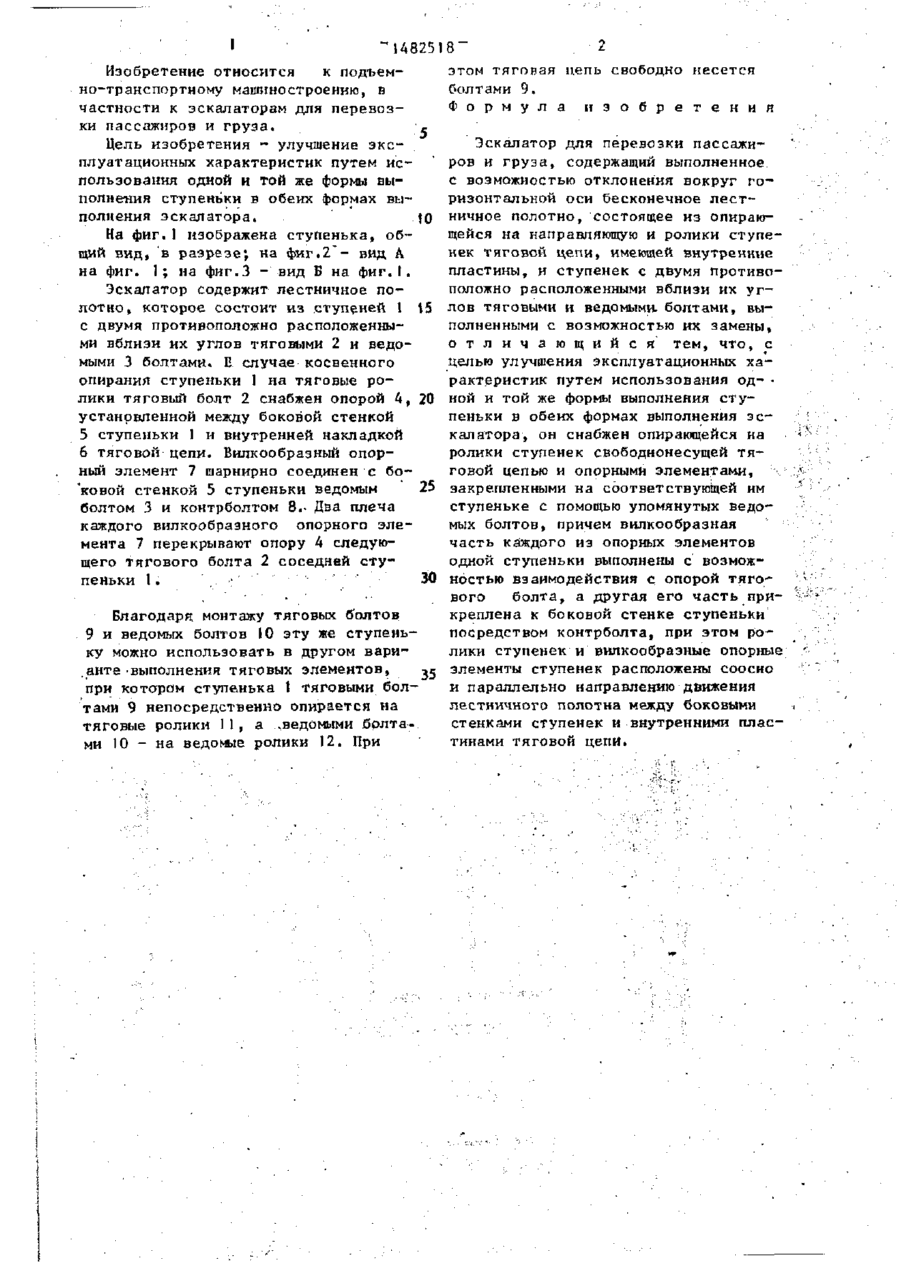

Изобретение относится к подъемно-транспортному машиностроению.Цель изобретения - улучшение эксплуатационных характеристик путем нспользо вания одной и той же фррмы выполнения ступеньки в обеих формах выполнения эскалатора. Эскалатор содержит лестничное полотно, состоящее из ступенек 1 сдвумя противоположно размещенными вблизи их углов тяговыми 2 и ведомыми 3 болтами. В случае косвенно опирающейся ступеньки болт 2 снабжен опорой 4, установленной между боковой стенкой 5 и внутренней накладкой 6 тяговой цепи. Опорный элемент 7 шарнирно соединен со стенкой 5 болтом 3 и контрболтом 8. Благодаря монтажу болтов 9 и 10 эту же ступеньку можно использовать в варианте, при котором с помощью болтов 9 ступенька І опирается на тяговые ролики 11, а с помощью ведомых болтов 10 на ведомые ролики 12. 3 ил. 00 го 00 Фиг 1 I "MA 8251 Изобретение относится к подъемно-транспортному машиностроению, в частности к эскалаторам для перевозки пассажиров и груза. г Цель изобретения - улучшение эксплуатационных характеристик путем использования одной и той же формы выполнения ступеньки в обеих формах выполнения эскалатора. 10 На фиг.1 изображена ступенька, общий вид, в разрезе; на ф и г . 2 - вид А на фиг. 1; на фиг.З - вид Б на фиг.1. Эскалатор содержит лестничное полотно, которое состоит из ступеней 1 \5 с двумя противоположно расположенными вблизи их углов тяговыми 2 и ведомыми 3 болтами. Е случае косвенного опирання ступеньки 1 на тяговые ролики тяговый болт 2 снабжен опорой 4, 20 установленной между боковой стенкой 5 ступеньки 1 и внутренней накладкой 6 тяговой цепи. Вилкообразный опорный элемент 7 шарнирно соединен с бо'ковой стенкой 5 ступеньки ведомым 25 болтом 3 и контрболтом 8,- Два плеча каждого вилкообразного опорного элемента 7 перекрывают опору 4 следующего тягового болта 2 соседней ступеньки 1. ..-•••••• 30 этом тяговая цепь свободно несется болтами 9. Формула и з о б р е т е н и я Эскалатор для перевозки пассажиров и груза, содержащий выполненное с возможностью отклонения вокруг горизонтальной оси бесконечное лестничное полотно, состоящее из опирающейся на направляющую и ролики ступенек тяговой цепи, имеющей внутренние пластины, и ступенек с двумя противоположно расположенными вблизи их углов тяговыми и ведомыми, болтами, выполненными с возможностью их замены, о т л и ч а ю щ и й с я тем, что, с целью улучшения эксплуатационных характеристик путем использования од- • ной и той же формы выполнения ступеньки в обеих формах выполнения эскалатора, он снабжен опирающейся на ролики ступенек свободнонесущей тяговой цепью и опорными элементами, закрепленными на соответствующей им ступеньке с помощью упомянутых ведомых болтов, причем вилкообразная часть каждого из опорных элементов одной ступеньки выполнены с возможностью взаимодействия с опорой тягового болта, а другая его часть прикреплена к боковой стенке ступеньки Благодаря монтажу тяговых болтов посредством контрболта, при этом ро9 и ведомых болтов 10 эту же ступеньлики ступенек и вилкообразные опорные ку можно использовать в другом вариэлементы ступенек расположены соосно анте выполнения тяговых элементов, 25 и параллельно направлению движения при котором ступенька 1 тяговыми боллестничного полотна между боковыми тами 9 непосредственно опирается на стенками ступенек и внутренними пластяговые ролики 11, а .ведомыми болтатинами тяговой цепи. ми 10 - на ведомые ролики 12. При 482518 ЫА Вид Б 9 фиг 2 Редактор О.Юрковецкая Фм.З Составитель Л.Борисова Техред Л.Сердкжоэа Корректор Э.Лончакова Заказ 2704/58 Тираж 629 Подписное Б И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб.» д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
