Привід для ескалаторів

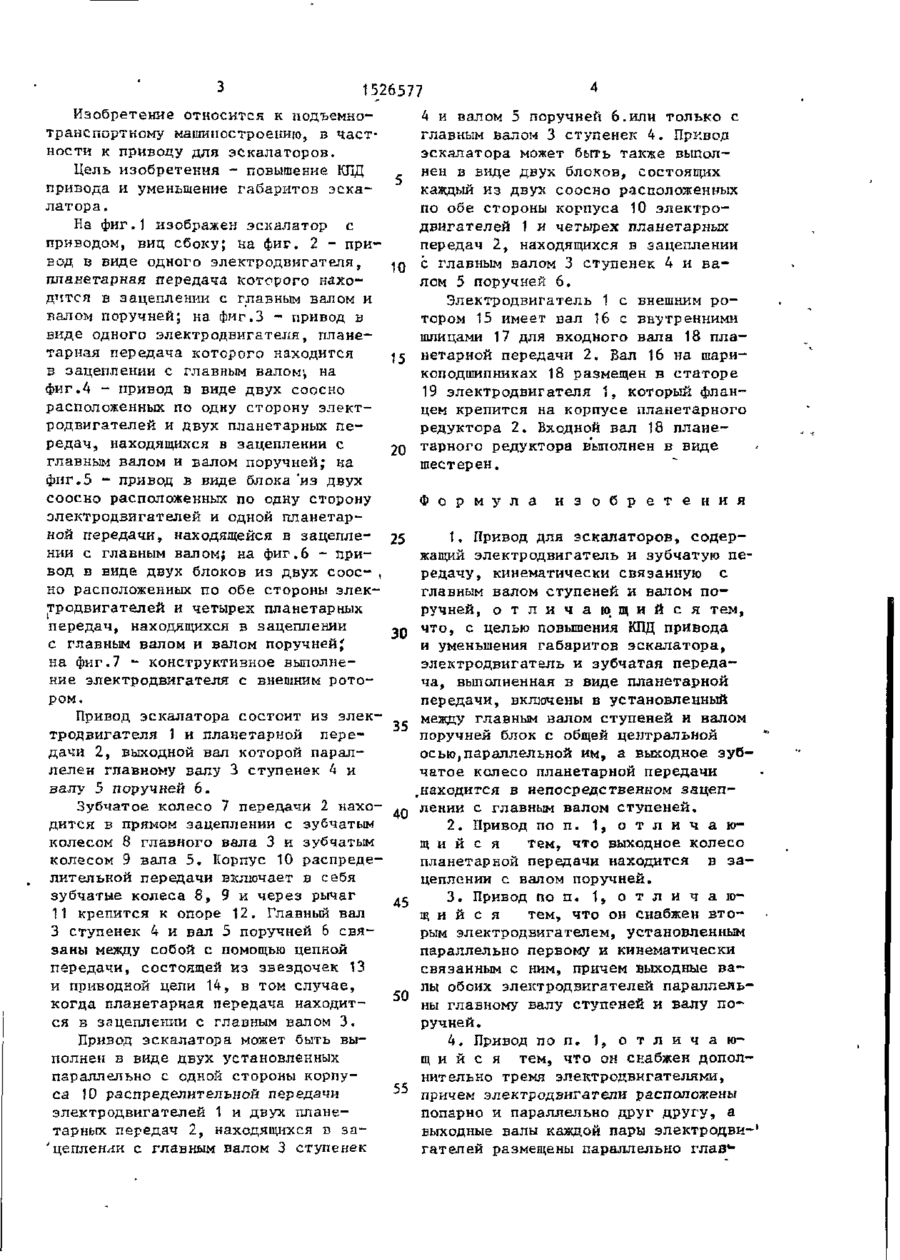

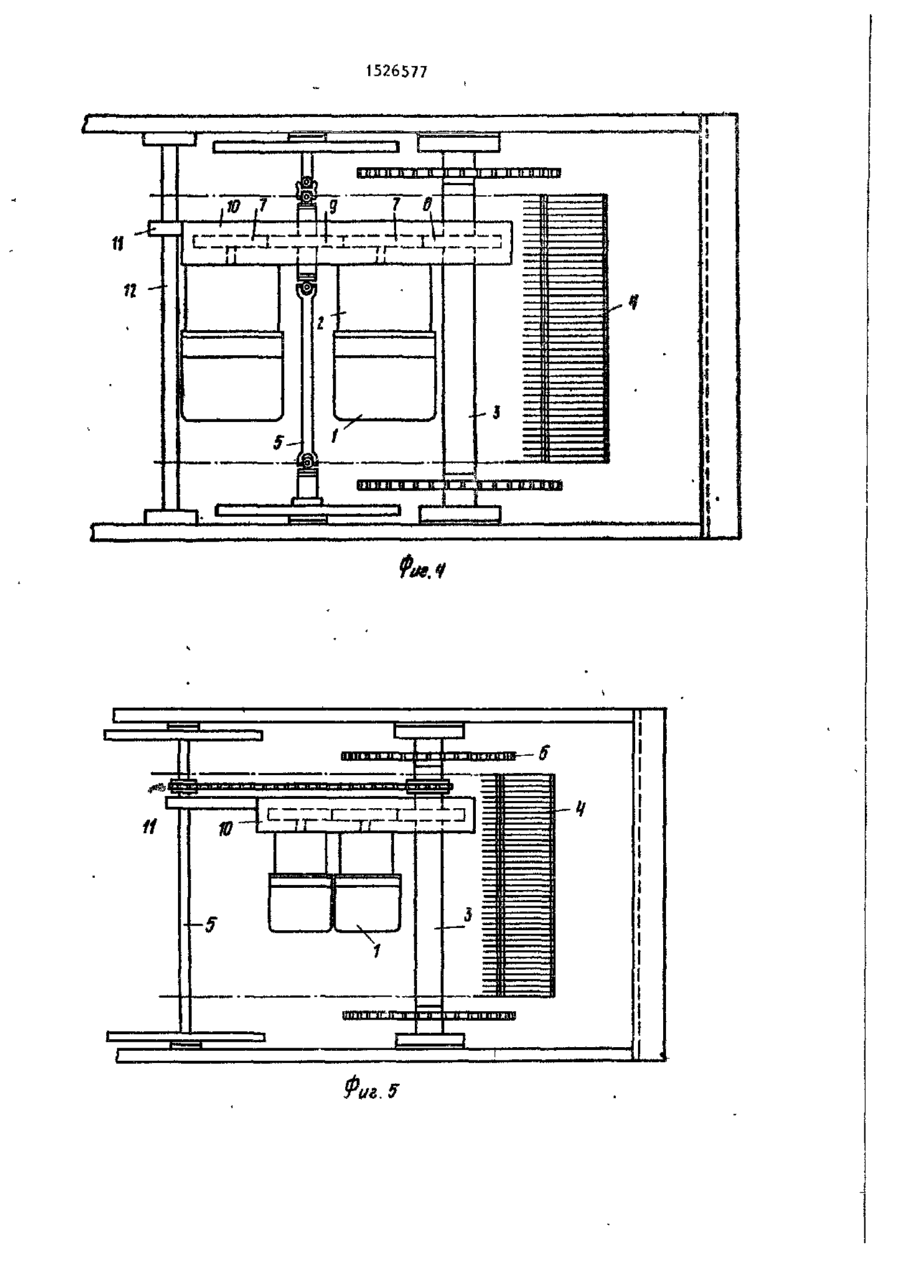

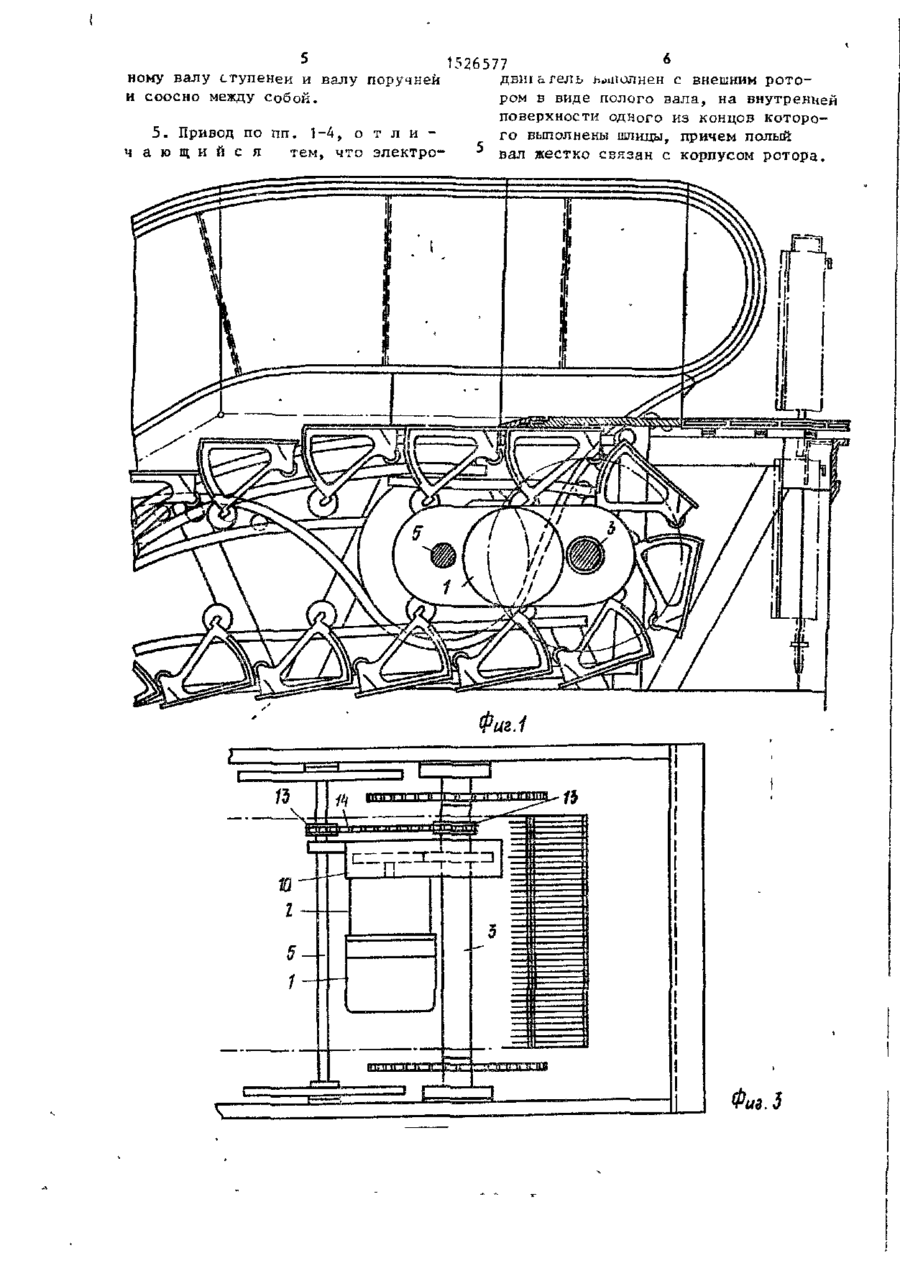

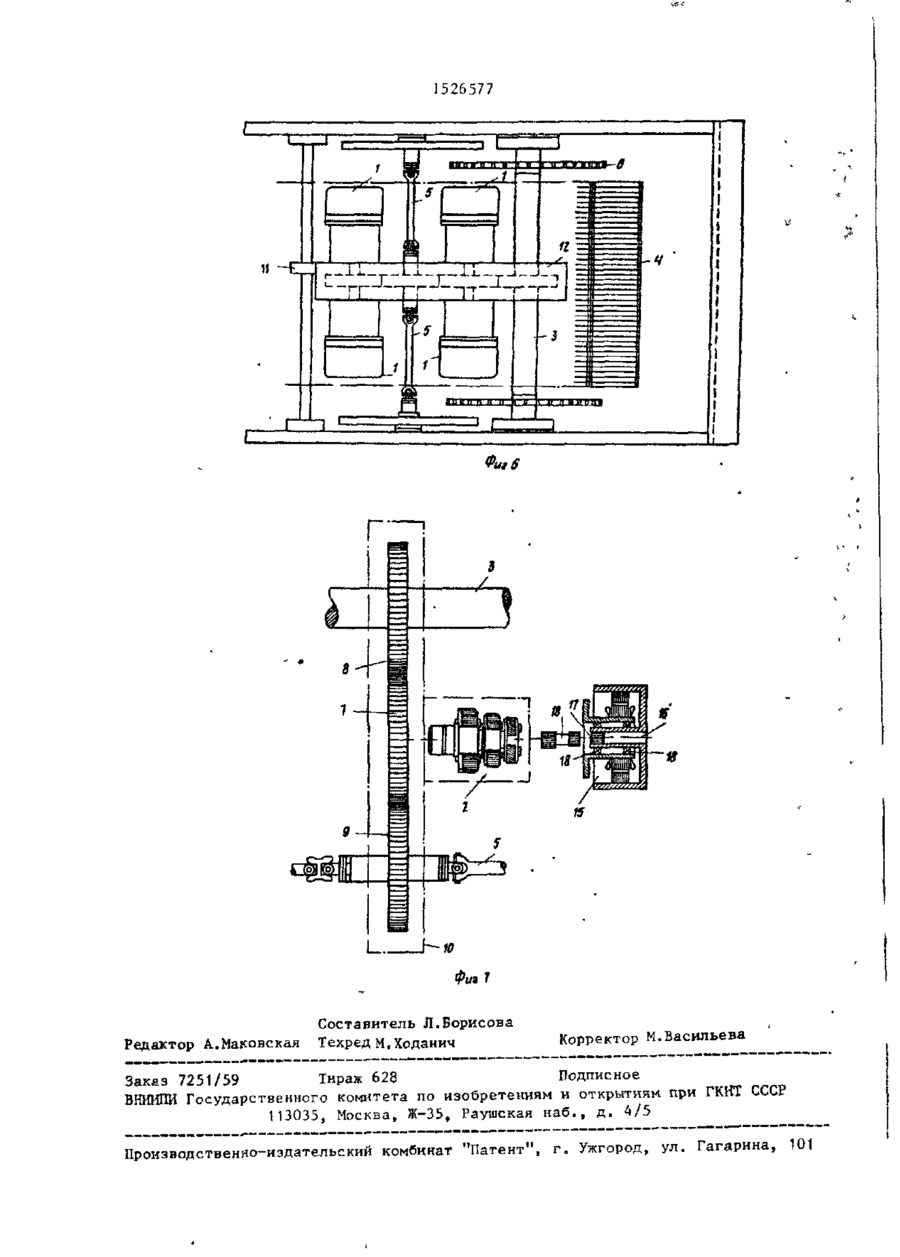

Изобретение относится к подъемно-транспортному машиностроению. Цель изобретения - повышение КПД привода и уменьшение габаритов э с к а л а т о р а . Привод содержит электродвигатель 1 и зубчатую планетарную передачу 2 , выходное s y 6 чатое колесо 7 которой связано с главным валом 3 ступеней 4 и валом 5 поручней 6 . Вал 3 связан с валом 5 цепной передачей. Электродвигатель выполнен с внешним ротором и имеет вал с внутренними шпицами для входного вала планетарной передачи. Привод эскалатора может -быть выполнен из нескольких расположенных попарно и параллельно друг другу электродвигателей, выходные валы которых п а раллельны валам 3 и 5 . 4 з . п . ф-лы, 7 ил. . -фиг 1 З 1526577 Изобретение относится к подъемнотранспортному машиностроению, Б частности к приводу для эскалаторов. Цель изобретения - повышение КПД привода и уменьшение габаритов эскалатора. На фиг.1 изображен эскалатор с приводом, виц сбоку; на фиг. 2 - привод в виде одного электродвигателя, 10 планетарная передача которого находится в зацеплении с главным валом и валом поручней; на фиг.З - привод в виде одного электродвигателя, планетарная передача которого находится 1 15 в зацеплении с главным валом , на фиг.4 - привод в виде двух соосно расположенных по одну сторону электродвигателей и двук планетарных передач, находящихся в зацеплении с 20 главным валом и валом поручней; на фиг.5 - привод в виде блока 'из двух соосно расположенных по одну сторону электродвигателей и одной планетарной передачи, находящейся в зацеплении с главным валом; на фиг.6 - при- 25 вод в виде двух блоков из двух соос- , но расположенных по обе стороны электродвигателей и четырех планетарных передач, находящихся в зацеплении с главным валом и валом поручней^ 30 на фиг.7 - конструктивное выполнение электродвигателя с внешним ротором. Привод эскалатора состоит из электродвигателя 1 и планетарной передачи 2, выходной вал которой параллелен главному валу 3 ступенек 4 и залу 5 поручней 6. Зубчатое колесо 7 передачи 2 находится в прямом зацеплении с зубчатым колесом 8 глазного вала 3 и зубчатым колесом 9 вала 5. Корпус 10 распределительной передачи включает в себя зубчатые колеса 8, 9 и через рычаг 11 крепится к опоре 12. Главный вал 3 ступенек 4 и вал 5 поручней 6 связаны между собой с помощью цепной передачи, состоящей из звездочек 13 и приводной цепи 14, в том случае, когда планетарная передача находится в зацеплении с главным валом 3. Привод эскалатора может быть выполнен в виде двух установленных параллельно с одной стороны корпуса Ш распределительной передачи электродвигателей 1 и двух планетарных передач 2, находящихся в за'цепленли с главным валом 3 ступенек 35 40 45 50 55 4 и валом 5 поручней 6.или только с главным валом 3 ступенек 4. Привод эскалатора может быть также выполнен в виде двух блоков, состоящих каждый из двух соосно расположенных по обе стороны корпуса 10 электродвигателей 1 и четырех планетарных передач 2, находящихся в зацеплении с главным валом 3 ступенек 4 и валом 5 поручней 6. Электродвигатель 1 с внешним ротором 15 имеет вал 16 с внутренними шлицами 17 для входного вала 18 планетарной передачи 2, Вал 16 на шарикоподшипниках 18 размещен в статоре 19 электродвигателя 1, который фланцем крепится на корпусе планетарного редуктора 2. Входной вал 18 планетарного редуктора выполнен в виде шестерен. Формула и з о б р е т е н и я Ї. Привод для эскалаторов, содержаний электродвигатель и зубчатую передачу, кинематически связанную с главным валом ступеней и валом поручней, о т л и ч а ю щ и й с я тем, что, с целью повышения К Д привода П и уменьшения габаритов эскалатора, электродвигатель и зубчатая передача, выполненная в виде планетарной передачи, включены в установленный между главным валом ступеней и валом поручней блок с общей центральной осью,параллельной им, а выходное зубчатое колесо планетарной передачи находится в непосредственном зацеплении с главным валом ступеней, 2. Привод по п. 1, о т л и ч а ю щийся тем, что выходное колесо планетарной передачи находится в з а цеплении с валом поручней. 3. Привод по п. 1, о т л и ч а ю щийся тем, что он снабжен вторым электродвигателем, установленным параллельно первому и кинематически связанным с ним, причем выходные валы обоих электродвигателей параллельны главному валу ступеней и валу поручней. 4. Привод по п. 1, о т л и ч а ю щийся тем, что он снабжен дополнительно тремя электродвигателями, причем электродвигатели расположены попарно и параллельно друг другу, а 1 выходные валы каждой пары электродвнгателей размещены параллельно глав* 5 6 1526577 ному валу ступеней и валу поручней д в ш а г е л ь Ьшіюлнєн с внешним ротои соосно между собой. ром в виде полого вала, на внутренней поверхности одного из концов которо5. Привод по пп. 1-4, о т л и го выполнены шпицы, причем полый вал жестко связан с корпусом ротора. ч а ю щ и й с я тем, ч т о электро : і її і • і т і • і м (• і якая іжіт тиmtitnu 1Ь ± 1Q г 5- ШІІШ НТПСЕЗС Д Л It її Я ІІВ Фиг. 5 1526577 міри її и и 1 Ц Г П И И П ІЬ^І w І ні» •JUi.lIM IHf Hill ИТИ7Д II Н її И.Ц ' Ц Ц Ц І • - I _ — - • — -J_. С 1526577 Фиі$ Г " І _ J п tf 19 15 L. . Редактор А.Маковская Составитель Л.Борисова Техред М.Ходанич Корректор М.Васильева Заказ 7251/59 Тираж 628 Подписное ВНИИЛИ Государственного комитета по изобретениям и открытиям при 11Ш1 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г п Ужгород, ул. Гагарина, 101
