Універсальна кухонна машина стаціонарного типу

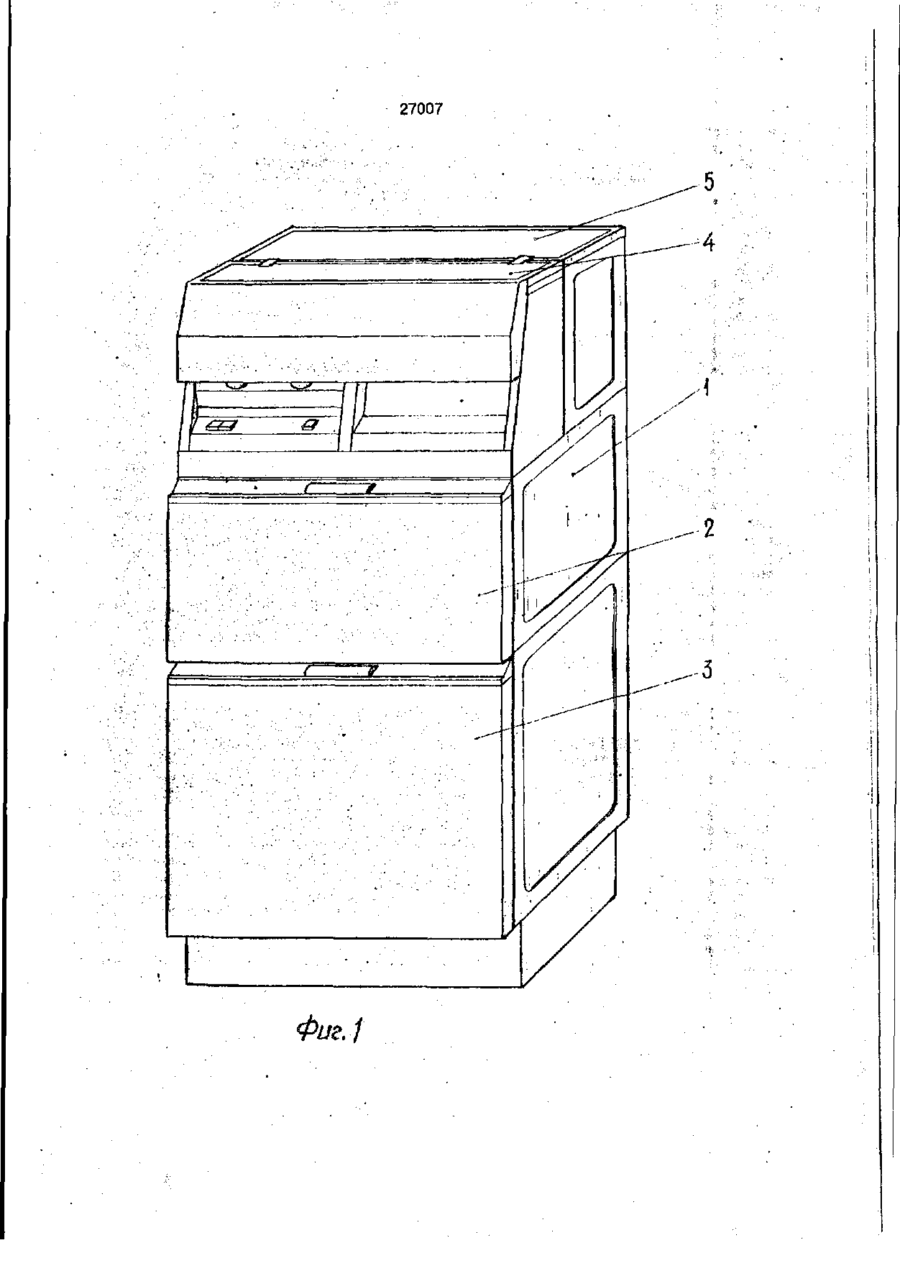

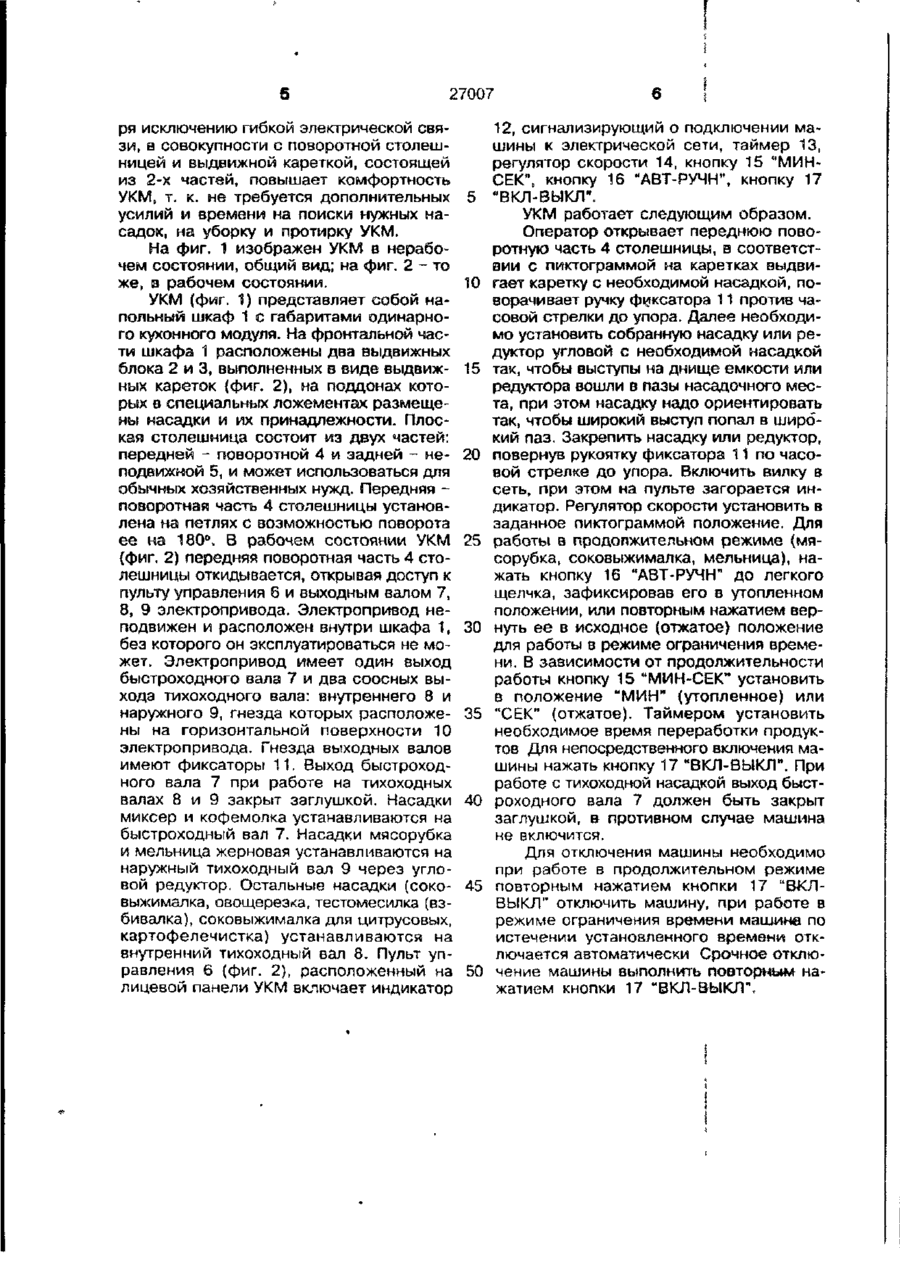

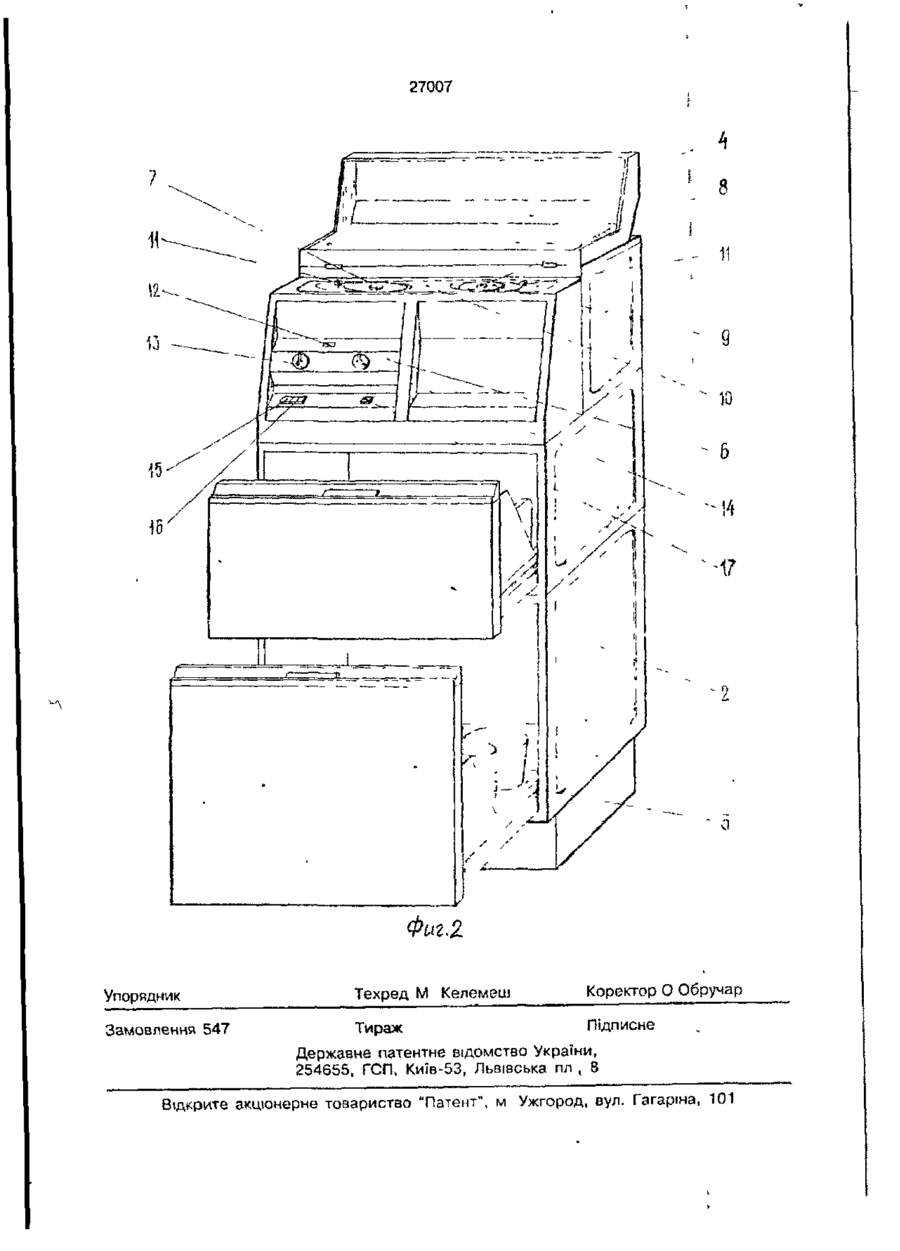

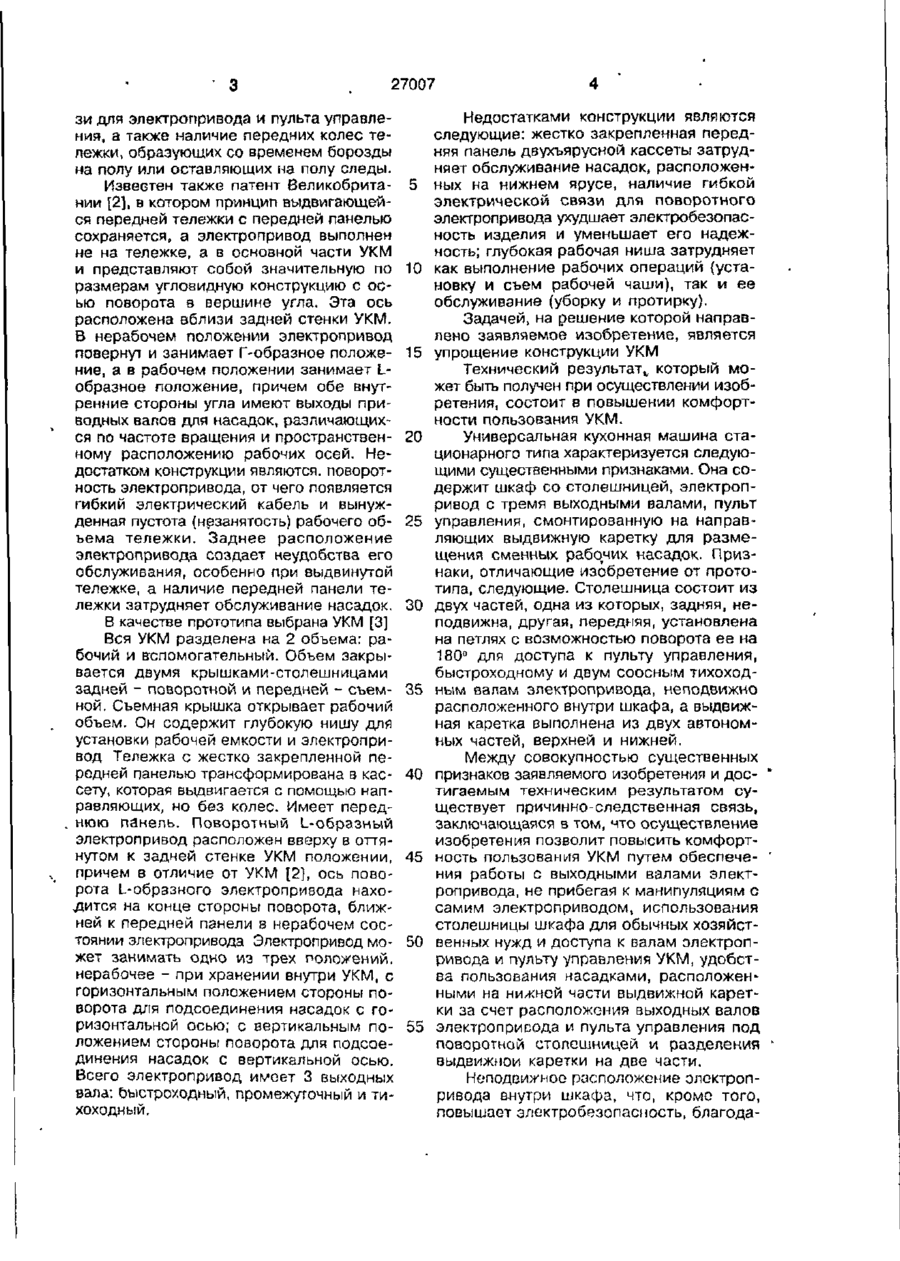

Универсальная кухонная машина стационарного типа, содержащая шкаф со столешницей, электропривод с тремя выходными валами, пульт управления, смонтированную на направляющих выдвижную каретку для размещения сменных рабочих насадок, о т л и ч а ю щ а я с я тем, что столешница состоит из двух частей, одна из которых, задняя, неподвижна, другая, передняя, установлена на петлях с возможностью поворота ее на 180о для доступа к пульту управления, быстроходному и двум соосным тихоходным валам электропривода, неподвижно расположенного внутри шкафа, а выдвижная каретка выполнена из двух автономных частей, верхней и нижней. ниже электропривода полки для хранения насадок УКМ. Электропривод имеет 2 выходных вала и дополнительный редуктор для использования насадок с различной частотой вращения и различным пространственным расположением рабочих осей насадок (горизонтальной или вертикальной). Преимуществом такой конструкции является то, что выдвигающийся вместе с тележкой электропривод удобен для обслуживания. Недостатком конструкции является невозможность обслуживания насадок спереди вследствие закрытости тележки передней панелью, относительной надежности электропривода, обусловленной наличием гибкой электрической свя С > о о О • з 27007 зи для электропривода и пульта управления, а также наличие передних колес тележки, образующих со временем борозды на полу или оставляющих на полу следы. Известен также патент Великобритании [21, в котором принцип выдвигающейся передней тележки с передней панелью сохраняется, а электропривод выполнен не на тележке, а в основной части УКМ и представляют собой значительную по размерам угловидную конструкцию с осью поворота в вершине угла. Эта ось расположена вблизи задней стенки УКМ. В нерабочем положении электропривод повернуї и занимает Г-образное положение, а в рабочем положении занимает Lобразное положение, причем обе внутренние стороны угла имеют выходы приводных валов для насадок, различающихся по частоте вращения и пространственному расположению рабочих осей. Недостатком конструкции являются, поворот ность электропривода, от чего появляется гибкий электрический кабель и вынужденная пустота (незанятость) рабочего объема тележки. Заднее расположение электропривода создает неудобства его обслуживания, особенно при выдвинутой тележке, а наличие передней панели тележки затрудняет обслуживание насадок. В качестве прототипа выбрана УКМ [3] Вся УКМ разделена на 2 объема: рабочий и вспомогательный. Объем закрывается двумя крышками-столешницами задней - поворотной и передней - съемной. Съемная крышка открывает рабочий объем. Он содержит глубокую нишу для установки рабочей емкости и электропривод Тележка с жестко закрепленной передней панелью трансформирована в кассету, которая выдвигается с помощью направляющих, но без колес. Имеет переднюю панель. Поворотный L-образный электропривод расположен вверху в оттянутом к задней стенке УКМ положении, причем в отличие от УКМ [2], ось поворота L-образного электропривода находится на конце стороны поворота, ближней к передней панели в нерабочем состоянии электропривода Электропривод может занимать одно из трех положений. нерабочее - при хранении внутри УКМ, с горизонтальным положением стороны поворота для подсоединения нзсадок с горизонтальной осью; с вертикальным положением стороны поворота для подсоединения насадок с вертикальной осью. Всего электропривод имеет 3 выходных вала: быстрсходный, промежуточный и тихоходный. 5 10 15 20 25 30 35 40 45 50 55 Недостатками конструкции являются следующие: жестко закрепленная передняя панель двухъярусной кассеты затрудняет обслуживание насадок, расположенных на нижнем ярусе, наличие гибкой электрической связи для поворотного электропривода ухудшает электробезопасность изделия и уменьшает его надежность; глубокая рабочая ниша затрудняет как выполнение рабочих операций (установку и съем рабочей чаши), так и ее обслуживание (уборку и протирку). Задачей, на решение которой направлено заявляемое изобретение, является упрощение конструкции УКМ Технический результат,, который может быть получен при осуществлении изобретения, состоит в повышении комфортности пользования УКМ. Универсальная кухонная машина стационарного типа характеризуется следующими существенными признаками. Она содержит шкаф со столешницей, электропривод с тремя выходными валами, пульт управления, смонтированную на направляющих выдвижную каретку для размещения сменных рабочих насадок. Признаки, отличающие изобретение от прототипа, следующие. Столешница состоит из двух частей, одна из которых, задняя, неподвижна, другая, передняя, установлена на петлях с возможностью поворота ее на 180° для доступа к пульту управления, быстроходному и двум соосным тихоходным валам электропривода, неподвижно расположенного внутри шкафа, а выдвижная каретка выполнена из двух автономных частей, верхней и нижней. Между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом существует причинно-следственная связь, заключающаяся в том, что осуществление изобретения позволит повысить комфортность пользования УКМ путем обеспечения работы с выходными валами электропривода, не прибегая к манипуляциям с самим электроприводом, использования столешницы шкафа для обычных хозяйственных нужд и доступа к валам электропривода и пульту управления УКМ, удобства пользования насадками, расположенными на нижней части выдвижной каретки за счет расположения выходных валов электропривода и пульта управления под поворотной столешницей и разделения выдвижной каретки на две части. Неподвижное расположение электропривода внутри шкафа, что, кроме того, повышает электробезопасность, благода 27007 ря исключению гибкой электрической связи, в совокупности с поворотной столешницей и выдвижной кареткой, состоящей из 2-х частей, повышает комфортность УКМ, т. к. не требуется дополнительных усилий и времени на поиски нужных насадок, на уборку и протирку УКМ. На фиг. 1 изображен УКМ в нерабочем состоянии, общий вид; на фиг. 2 - то же, в рабочем состоянии. УКМ (фиг. 1) представляет собой напольный шкаф 1 с габаритами одинарного кухонного модуля. На фронтальной части шкафа 1 расположены два выдвижных блока 2 и 3, выполненных в виде выдвижных кареток (фиг. 2), на поддонах которых в специальных ложементах размещены насадки и их принадлежности. Плоская столешница состоит из двух частей: передней - поворотной 4 и задней - неподвижной 5, и может использоваться для обычных хозяйственных нужд. Передняя поворотная часть 4 столешницы установлена на петлях с возможностью поворота ее на 180°. В рабочем состоянии УКМ (фиг. 2) передняя поворотная часть 4 столешницы откидывается, открывая доступ к пульту управления 6 и выходным валом 7, 8, 9 электропривода. Электропривод неподвижен и расположен внутри шкафа 1, без которого он эксплуатироваться не может. Электропривод имеет один выход быстроходного вала 7 и два соосных выхода тихоходного вала: внутреннего 8 и наружного 9, гнезда которых расположены на горизонтальной поверхности 10 электропривода. Гнезда выходных валов имеют фиксаторы 11. Выход быстроходного вала 7 при работе на тихоходных валах 8 и 9 закрыт заглушкой. Насадки миксер и кофемолка устанавливаются на быстроходный вал 7. Насадки мясорубка и мельница жерновая устанавливаются на наружный тихоходный вал 9 через угловой редуктор. Остальные насадки (соковыжималка, овощерезка, тестомесилка (взбивалка), соковыжималка для цитрусовых, картофелечистка) устанавливаются на внутренний тихоходный вал 8. Пульт управления 6 (фиг. 2), расположенный на лицевой панели УКМ включает индикатор 5 10 15 20 25 30 35 40 45 50 12, сигнализирующий о подключении машины к электрической сети, таймер 13, регулятор скорости 14, кнопку 15 "МИНСЕК", кнопку 16 "АВТ-РУЧН", кнопку 17 "ВКЛ-ВЫКЛ". УКМ работает следующим образом. Оператор открывает переднюю поворотную часть 4 столешницы, в соответствии с пиктограммой на каретках выдвигает каретку с необходимой насадкой, поворачивает ручку фиксатора 11 против часовой стрелки до упора. Далее необходимо установить собранную насадку или редуктор угловой с необходимой насадкой так, чтобы выступы на днище емкости или редуктора вошли в пазы насадочного места, при этом насадку надо ориентировать так, чтобы широкий выступ попал в широкий паз. Закрепить насадку или редуктор, повернув рукоятку фиксатора 11 по часовой стрелке до упора. Включить вилку в сеть, при этом на пульте загорается индикатор. Регулятор скорости установить в заданное пиктограммой положение. Для работы в продолжительном режиме (мясорубка, соковыжималка, мельница), нажать кнопку 16 "АВТ-РУЧН" до легкого щелчка, зафиксировав его в утопленном положении, или повторным нажатием вернуть ее в исходное (отжатое) положение для работы в режиме ограничения времени. В зависимости от продолжительности работы кнопку 15 "МИН-СЕК" установить в положение "МИН" (утопленное) или "СЕК" (отжатое). Таймером установить необходимое время переработки продуктов Для непосредственного включения машины нажать кнопку 17 "ВКЛ-ВЫКЛ". При работе с тихоходной насадкой выход быстроходного вала 7 должен быть закрыт заглушкой, в противном случае машина не включится. Для отключения машины необходимо при работе в продолжительном режиме повторным нажатием кнопки 17 "ВКЛВЫКЛ" отключить машину, при работе в режиме ограничения времени машине по истечении установленного времени отключается автоматически Срочное отключение машины выполнить повторным нажатием кнопки 17 "ВКЛ-ВЫКЛ", 27007 5 Фиг. / 27007 Фиг.% Упорядник Замовлення 547 Техред М Кеяемеш Коректор О Обручар Підписне Тираж Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул. Гагаріна, 101
