Пристрій для укладання пляшок в контейнери

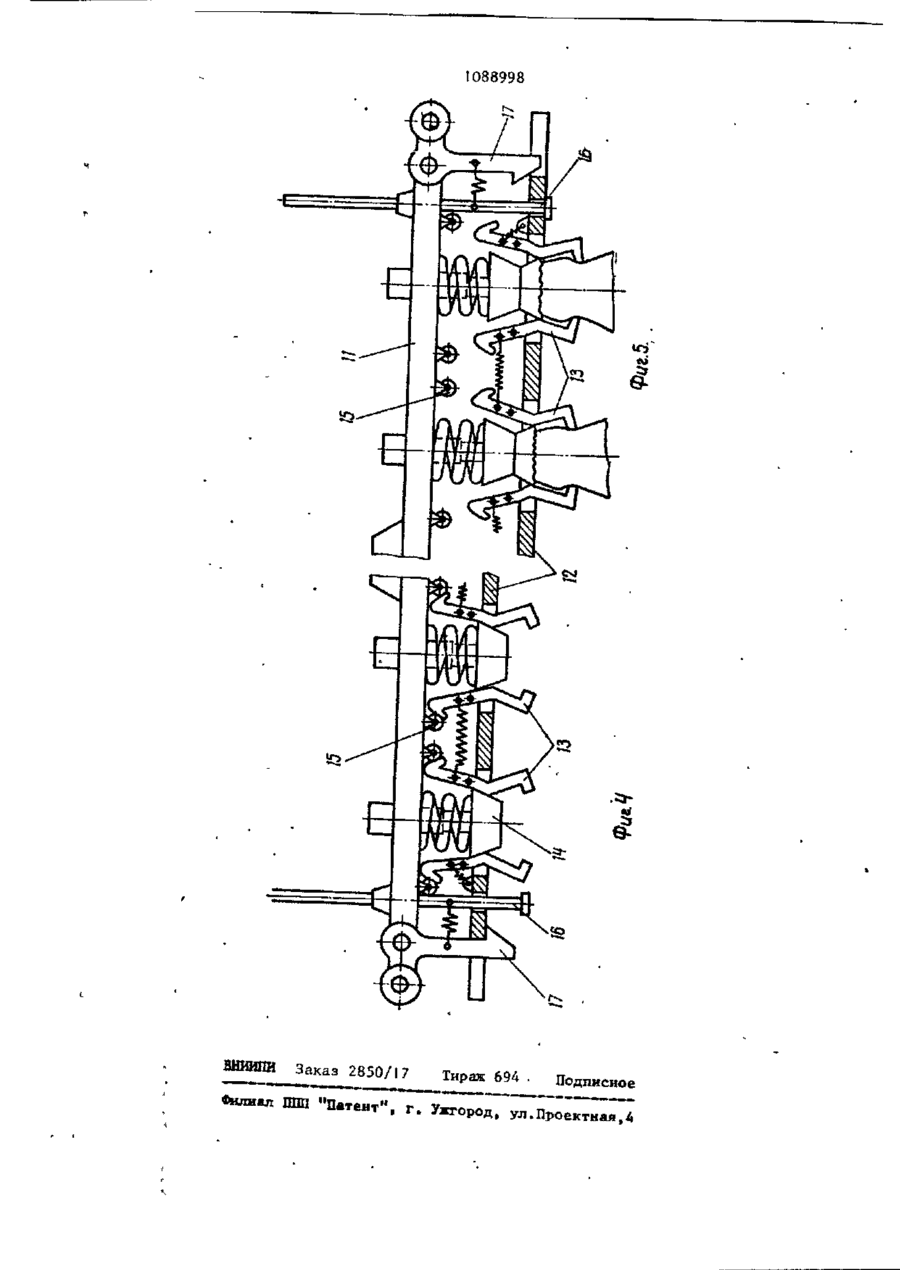

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (19) SU(1I) 1088998 б5 3(51) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ / укрепленнух> на ней захватную головку и механизм привода последней, механизм привода состоит из двух установленных на звездочках бесконечных цепных контуров, укрепленной на_. 35 них траверсы и кронштейнов для взаимодействия с последней, при этом захватная головка смонтирована на свободных концах кронштейнов и соединена с кареткой посредством вертикальных направляющих, \ Захватная головка состоит из двух горизонтальных плит, смонтированных с возможностью их взаимного перемещения в вертикальной плоскости» при этом нижняя плита снабжена сдвоенными подпружиненными двуплечими рычагами для захвата бутылок, а верхняя плита'снабжена защелкой для фиксации нижней плиты, роликами и подпружиненными упорами для взаимодействия с рычагами для захвата бутылок. Каждый кронштейн зах-ватной головки выполнен в виде двухступенчатой скобы, при этом ширина каждой-ступе-нн равна диаметру делительной окружности звездочек цепного контура. Кроме того, устройство снабжено расцоложенным над столом-накопителем копиром для управления защелкой для фиксации нижней плиты. На фиг. J изображено устройство для укладки бутылок в контейнеры; на фиг. 2 - узел 1 на фиг. 1; на фиг, 3 - вид А на фиг. 1; на фиг. 4 и 5 - захватная головка, Устройство содержит конвейеры ! и 2 для подачи бутылок и контейне•ров, стол-накопитель 3 бутылок, каретку 4 горизонтального перемещения, снабженную вертикальными направляю 1088998 4 тими 5, и захватную головку с кронв контакт ролики 15 с рычагами для штейном 6, входящим в контакт с захвата, в результате чего последние траверсой 7„ смонтированной на двух раскрываются. На участке fee движебесконечных 'цепях 8, образующих с ния тяги после контакта ее с кроншведущими 9 н ведомыми 10 звездочками тейном 6 вначале перемещается верхцепные контуры. Захватная головка няя плита, при этом ролики 15 выхосостоит из двух взаимно подвижных дят из контакта с рычагами 13 для плит М и 12, при этом нижняя пли- • захвата, в результате чего они эа- , та 12 снабжена сдвоенными двуплечихрываются. После контакта выступа ми рычагами 13 для захвата бутылок, штанги 16 с нижней плитой она начивходящими в контакт с подпружиненнынает вертикальное перемещение вмесми упорами 14, а верхняя плита те с верхней плитой как одно целое. роликами 15 для удержания рычагов Вместе с траверсой, перемещающейся для захвата бутылок в раскрытом пона участке Ы, каретка h и захватная ложении, штангами 16 и защелками І 7 головка с бутылками перемещаются в для фиксации взаимного положения горизонтальной плоскости, а затем плит. Устройство снабжено также кона участке de начинается вертикальное пирами 18 удержания защелок для фикперемещение захватной головки с бусации взаимного положения плит, устылками вниз. При входе бутылок в тановленными над столом-накопителеч, контакт с днищем контейнера или пои механизмом 19 вьщачи межслойных верхностью межслойной прокладки нижпрокладок. няя плита останавливается, а верхУстройство работает следующим обняя плнта продолжает движение и вворазом. дит в контакт ролики 15 с рычагами Из бутылок, подающихся конвейе25 13 для захвата, в результате чего ром I, на столе-накопителе 3 форпоследние раскрываются, а защелка 17 мируется слой. Каретка 4 занимает для фиксации взаимного положения соответствующее крайнее положение, плит не дает возможности захватам 13 и при вертикальном перемещении тразакрыться на участке Ы% движения версы 7 на участке с*Ъ цепного контутяги. Обходя ведомую звездочку цепра защелки для фиксации взаимного ного контура, тяга входит в контакт положення плит контактируют с копис второй ступенью кронштейна 6 и вырами 18 Удержания"защелок, * резульводит захватную головку из контейнетате чего нижняя плнта занимает нижра. Механизм 19 выдачи межслойных нее положение на выступе штанги 16. прокладок выдает очередную прокладку. Вместе с нижней плитой 12 и двупле- 35 Цикл повторяется. чими рычагами 13 для захвата бутылок перемещаются подпружиненные упоПрименение изобретения позволяет ры 14.- Рычаги 13 для захвата расупростить конструкцию устройства и крыта. Входя в контакт с бутылками, повысить надежность его Й работе за упоры U перемещаются вверх относи- 40 счет осуществления движения основных тельно рычагов 13 для захвата 13 и рабочих органов одним электродвигапроисходит захват. телем. Кроме того, повышается эффективность линии разлива в результате Дальнейшее опускание верхней плиосуществления многоярусной укладки ты 11 при неподвижной нижней вводит бутьшох в контейнеры разных размеров. I 1086998 Вид к JH 1088998 ВНИИПИ Заказ 2850/17 Тираж 694 . Подписное Филиал П Ш "Патент", г» Ужгород, ул.Проектная.А
