Розподільне обладнання для плівкового випарного апарату

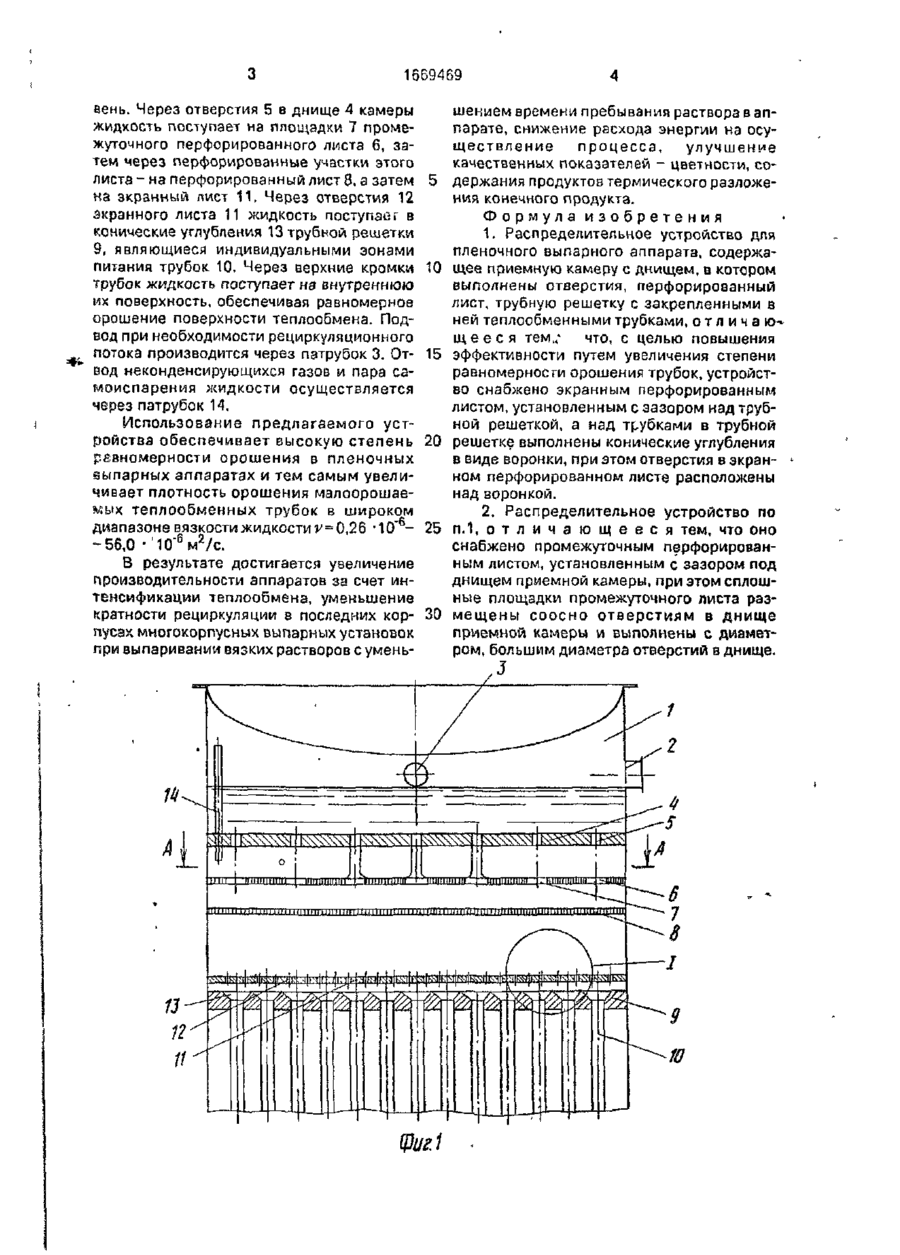

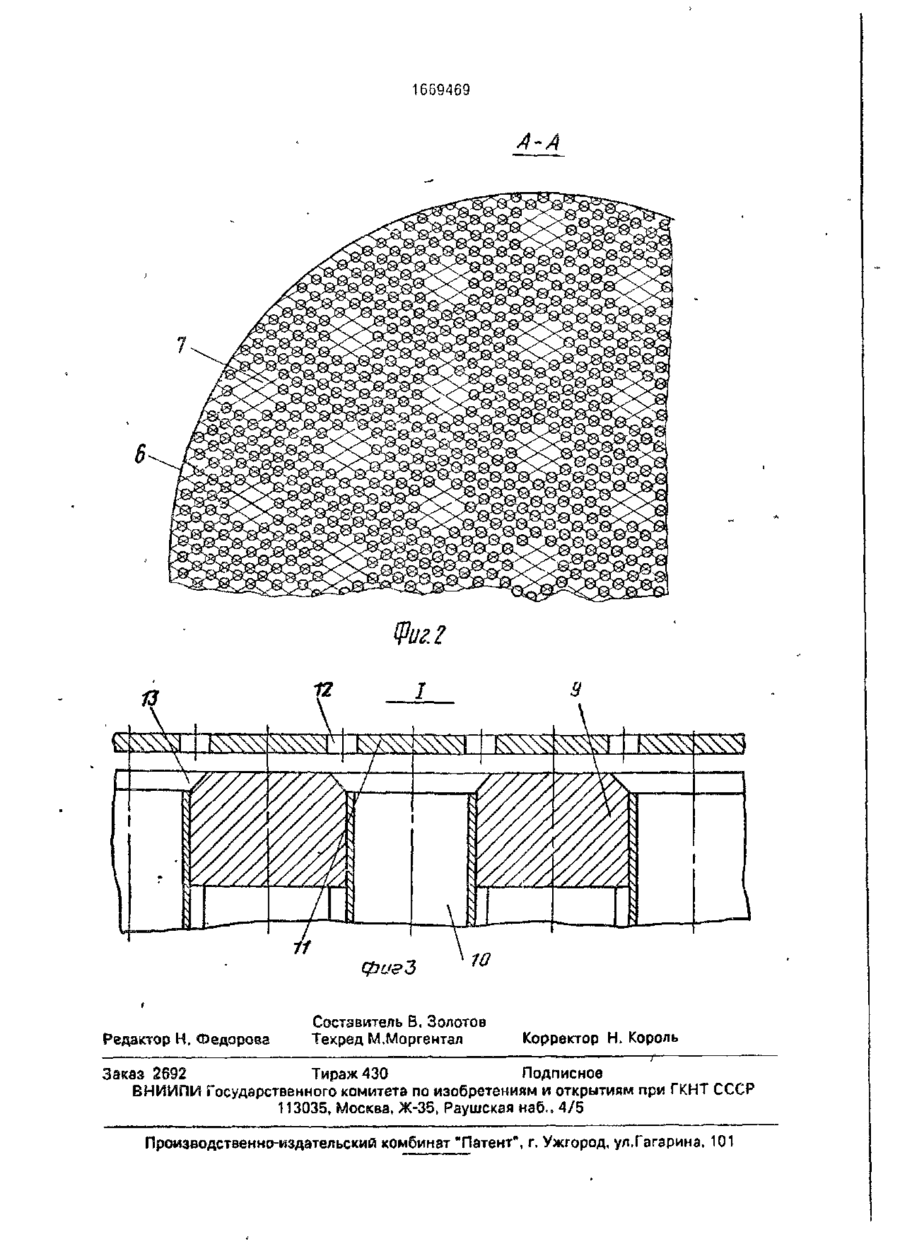

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5D5 (И) В 01 D1/30, 1/22 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ IKHT СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)471691Є/26 .* (22)10.07.39 (46)15.08.91. Вюп. N?30 (71) Киевский технологический институт пищевой промышленности (72) В.Н.Филоненко, О.А.Ткаченко, НАПрядко, Я,И.З^сядько, Н.А.Макаренко и А.Н.Земляной (53)66.045.541(038,3) (56} Патент ФРГ № t519637, кл. В01 D 1/06, 1S66. Патент ФРГ№ 1519742, кл. В 01 D1/22, 1978. (54) РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ПЛЕНОЧНОГО ВЫПАРНОГО АППАРАТА (57) Изобретение относится к области выпарной техники, в частности к выпарным аппаратам с гравитационностекающей пленкой выпариваемой жидкости и может быть испопьзоваио в пищевой и химической промышленности. Предлагаемое устройство позволяет повысить эффективность путем увеличения степени равномерности орошения теплообменных трубок. Распределительное устройство содержит приемную камеру, в днище которой выполнены отверстия для генерации струй жидкости. Под днищем расположены последовательно промежуточный перфорированный лист, имеющий в местах падения струй площадки без перфорации, полностью перфорированный лист и экранный лист, имеющий отверстия над коническими углублениями в виде воронок в трубной решетке. 1 з.п.ф-лы,3ил. Изобретение относится к выпарной технике, в частности к выпарным аппаратам с гравитационно-стекающей пленкой выпариваемой жидкости, и может быть использовано в пищевой и химической промышленности. Цель изобретения - повышение эффективности путем увеличения степени равномерности орошения трубок. На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.З -узел I на фиг.1. Устройство содержит приемную камеру 1, патрубок 2 подводэ потока исходной жидкости, патрубок 3 подвода рециркуляционного потока. В днище 4 камеры 1 выполнены отверстия 5 для генерации струй. Под приемной камерой расположено два перфорированных листа Промежуточ ный лист 6 имеет площадки 7 в местах падения струй, выполненные в виде неперфорированных участков, а лист 8 полностью перфорирован. Под перфорированными листами установлена трубная решетка 9 с закрепленными в ней теплообмениыми трубками 10. Над трубной решеткой размещен с зазором экранный перфорированный лист 11с отверстиями 12, расположенными над коническими углублениями 13 в трубной решетке. Приемная камера снабжена трубкой 14 для отвода неконденсирующихся газов и пара самовскипания исходной жидкости. Устройство работает следующим образом. Исходная жидкость через патрубки 2 подается в приемную камеру 1, в которой поддерживается постоянный напорный уро 1669469 вень. Через отверстия 5 в днище 4 камеры шением времени пребывания раствора в апжидкость поступает на площадки 7 промепарате, снижение расхода энергии на осужуточного перфорированного листа 6, заществление процесса, улучшение тем через перфорированные участки этого качественных показателей - цветности, солиста - на перфорированный лист 8, а затем 5 держания продуктов термического разложена экранный лист 11. Через отверстия 12 ния конечного продукта. экранного листа 11 жидкость поступает в Формула изобретения конические углубления 13 трубной решетки 1. Распределительное устройство для 9, являющиеся индивидуальными зонами пленочного выпарного аппарата, содержапитания трубок 10. Через верхние кромки 10 щее приемную камеру с днищем, в котором трубок жидкость поступает на внутреннюю выполнены отверстия, перфорированный их поверхность, обеспечивая равномерное лист, трубную решетку с закрепленными в орошение поверхности теплообмена. Подней теплообменными трубками, о т л и ч а ю вод при необходимости рециркуляционного щ е е с я тем,; что, с целью повышения потока производится через патрубок 3. От- 15 эффективности путем увеличения степени вод неконденсирующихся газов и пара саравномерности орошения трубок, устройстмоиспарения жидкости осуществляется во снабжено экранным перфорированным через патрубок 14. листом, установленным с зазором над трубной решеткой, а над трубками в трубной Использование предлагаемого устройства обеспечивает высокую степень 20 решетке выполнены конические углубления в виде воронки, при этом отверстия в экранравномерности орошения в пленочных ном перфорированном листе расположены выпарных аппаратах и тем самым увелинад воронкой. чивает плотность орошения малоорошаемых теплообменных трубок в широком 2. Распределительное устройство по диапазоне вязкости жидкости v= 0,26 -10*6- 25 п. 1, о т л и ч а ю щ е е с я тем, что оно -56,0 -10" 6 м 2 /с. снабжено промежуточным перфорированным листом, установленным с зазором под В результате достигается увеличение днищем приемной камеры, при этом сплошпроизводительности аппаратов за счет инные площадки промежуточного листа разтенсификации теплообмена, уменьшение кратности рециркуляции в последних кор- 30 мещены соосно отверстиям в днище приемной камеры и выполнены с диаметпусах многокорпусных выпарных установок ром, большим диаметра отверстий в днище. при выпаривании вязких растворов с умень 3 1669469 A-A 12 фиг 3 Редактор Н. Федорова Составитель В. Золотое Техред М.Моргентал Корректор Н. Король Тираж 430 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
