Інструментарій тестування фізичної підготовленості населення “супутник-2″

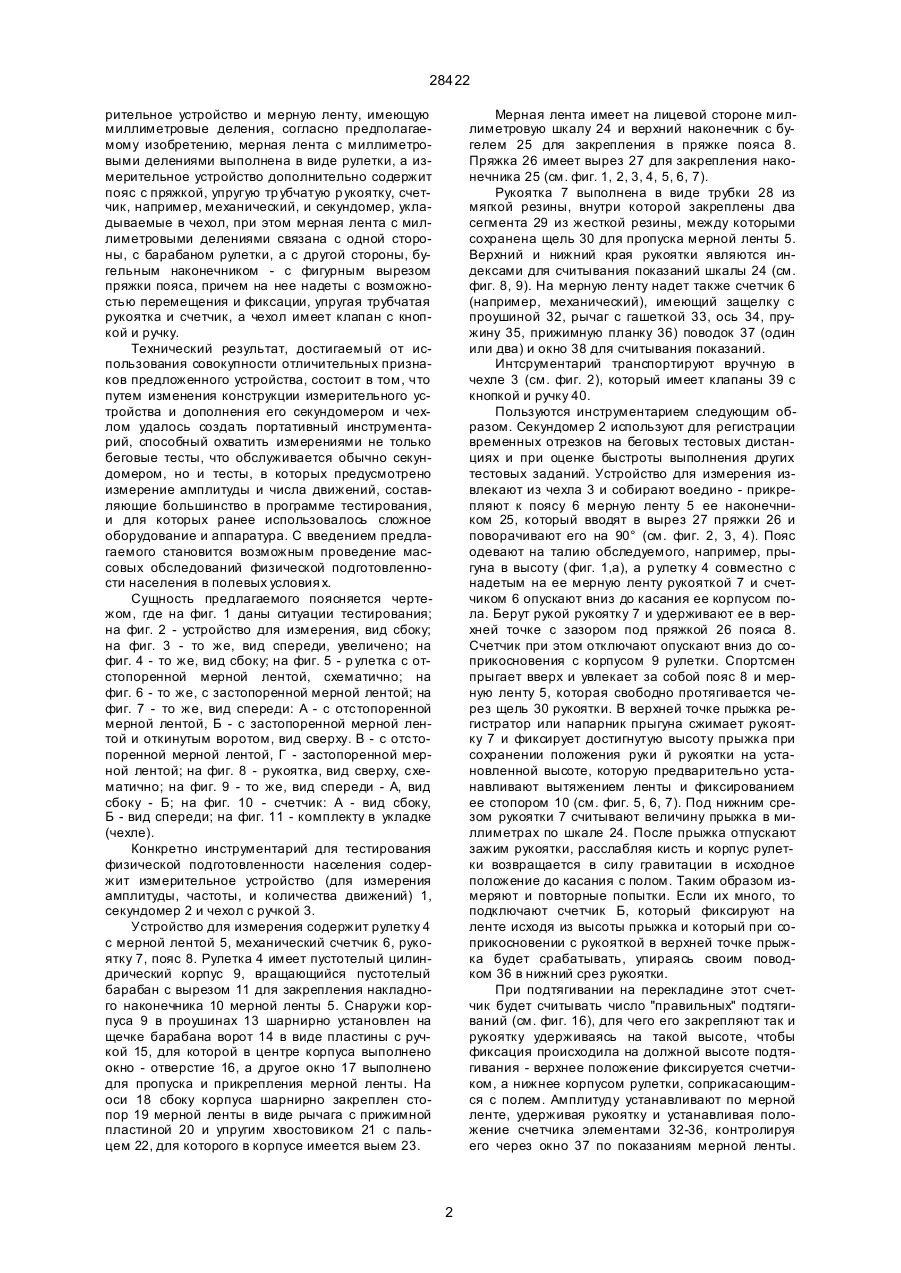

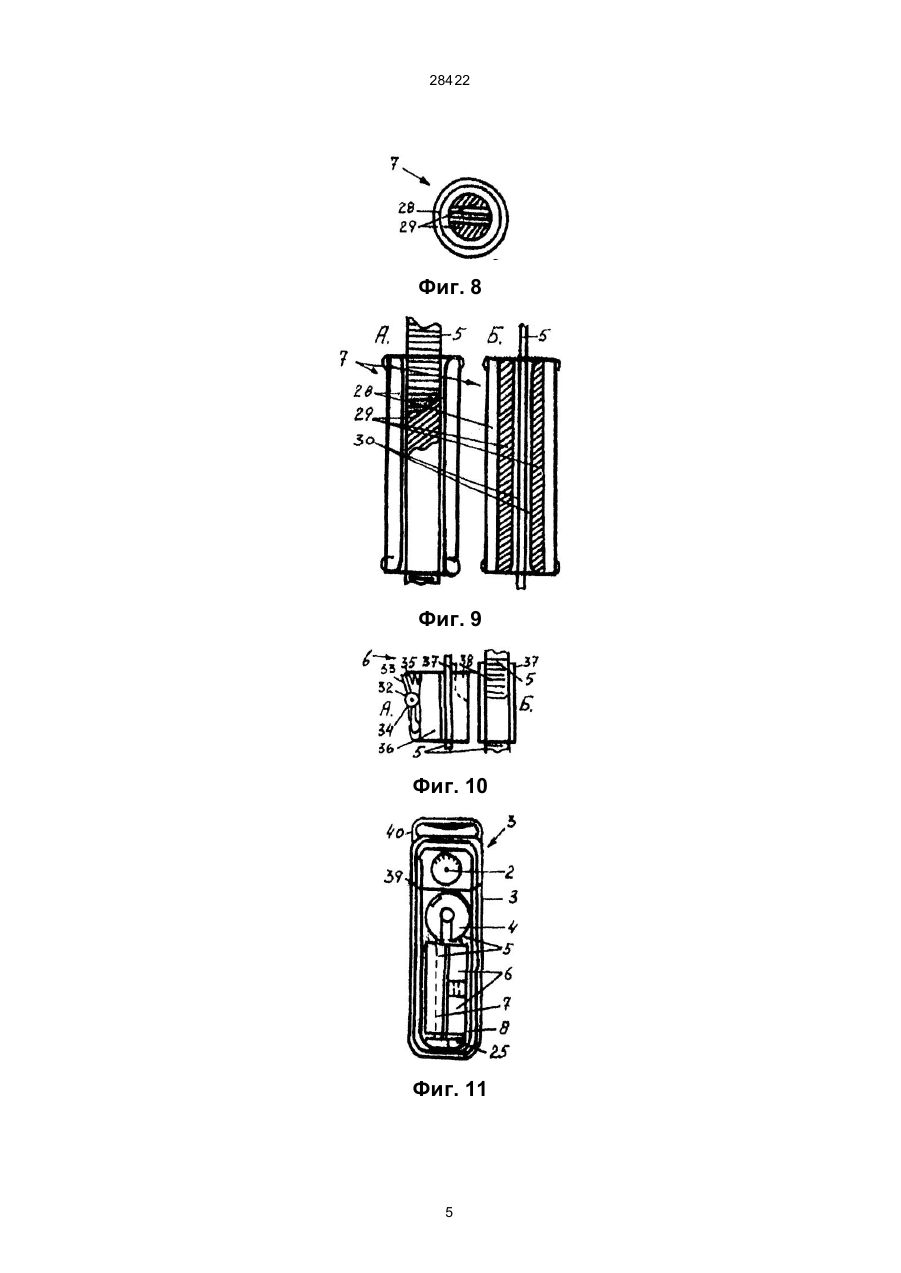

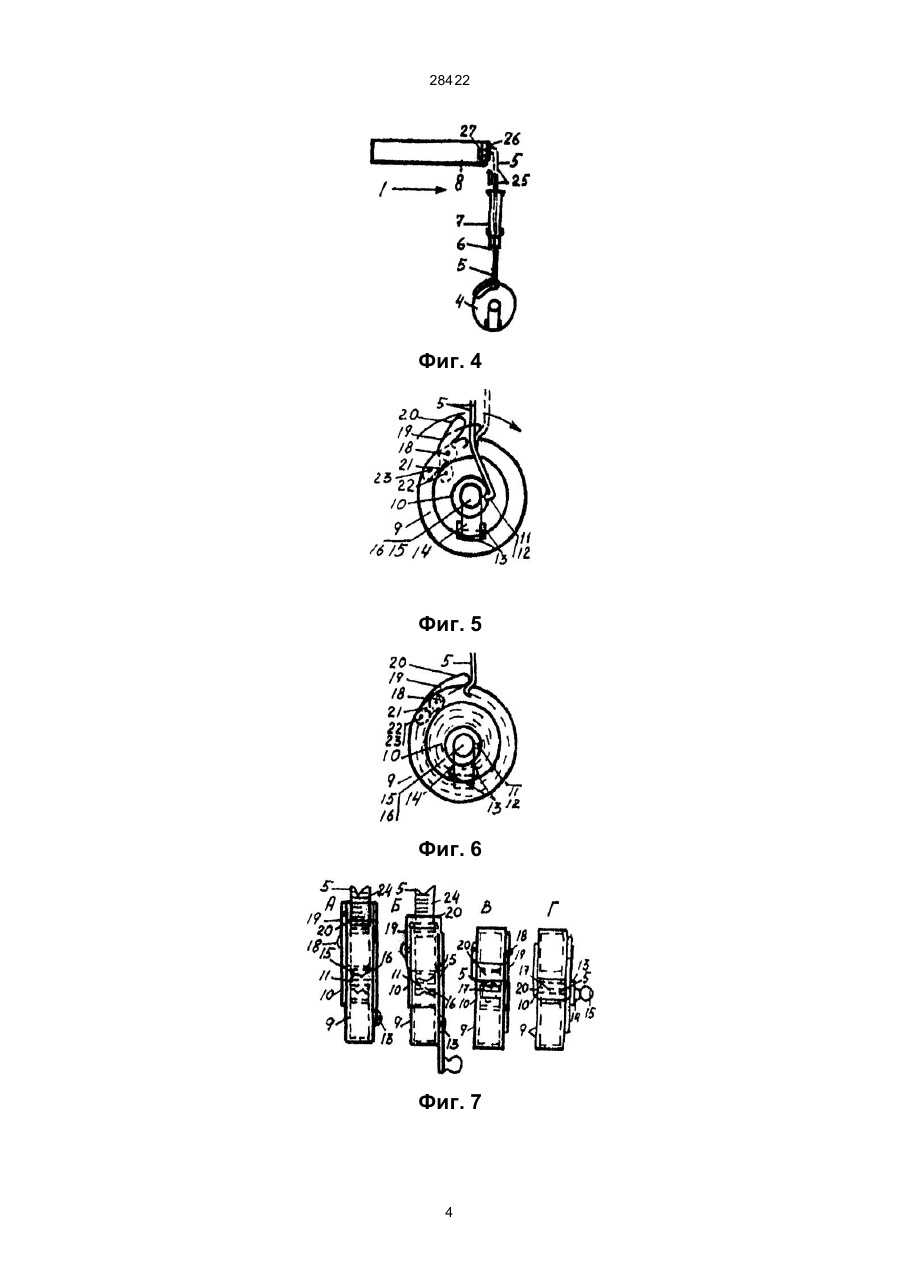

Инструментарий тестирования физической подготовленности населения, содержащий измерительное устройство с имеющим миллиметровую шкалу элементом, отличающийся тем, что измерительное устройство выполнено в виде состыко 28422 рительное устройство и мерную ленту, имеющую миллиметровые деления, согласно предполагаемому изобретению, мерная лента с миллиметровыми делениями выполнена в виде рулетки, а измерительное устройство дополнительно содержит пояс с пряжкой, упругую тр убчатую р укоятку, счетчик, например, механический, и секундомер, укладываемые в чехол, при этом мерная лента с миллиметровыми делениями связана с одной стороны, с барабаном рулетки, а с другой стороны, бугельным наконечником - с фигурным вырезом пряжки пояса, причем на нее надеты с возможностью перемещения и фиксации, упругая трубчатая рукоятка и счетчик, а чехол имеет клапан с кнопкой и ручку. Технический результат, достигаемый от использования совокупности отличительных признаков предложенного устройства, состоит в том, что путем изменения конструкции измерительного устройства и дополнения его секундомером и чехлом удалось создать портативный инструментарий, способный охватить измерениями не только беговые тесты, что обслуживается обычно секундомером, но и тесты, в которых предусмотрено измерение амплитуды и числа движений, составляющие большинство в программе тестирования, и для которых ранее использовалось сложное оборудование и аппаратура. С введением предлагаемого становится возможным проведение массовых обследований физической подготовленности населения в полевых условия х. Сущность предлагаемого поясняется чертежом, где на фиг. 1 даны ситуации тестирования; на фиг. 2 - устройство для измерения, вид сбоку; на фиг. 3 - то же, вид спереди, увеличено; на фиг. 4 - то же, вид сбоку; на фиг. 5 - р улетка с отстопоренной мерной лентой, схематично; на фиг. 6 - то же, с застопоренной мерной лентой; на фиг. 7 - то же, вид спереди: А - с отстопоренной мерной лентой, Б - с застопоренной мерной лентой и откинутым воротом, вид сверху. В - с отстопоренной мерной лентой, Г - застопоренной мерной лентой; на фиг. 8 - рукоятка, вид сверху, схематично; на фиг. 9 - то же, вид спереди - А, вид сбоку - Б; на фиг. 10 - счетчик: А - вид сбоку, Б - вид спереди; на фиг. 11 - комплекту в укладке (чехле). Конкретно инструментарий для тестирования физической подготовленности населения содержит измерительное устройство (для измерения амплитуды, частоты, и количества движений) 1, секундомер 2 и чехол с ручкой 3. Устройство для измерения содержит рулетку 4 с мерной лентой 5, механический счетчик 6, рукоятку 7, пояс 8. Рулетка 4 имеет пустотелый цилиндрический корпус 9, вращающийся пустотелый барабан с вырезом 11 для закрепления накладного наконечника 10 мерной ленты 5. Снаружи корпуса 9 в проушинах 13 шарнирно установлен на щечке барабана ворот 14 в виде пластины с ручкой 15, для которой в центре корпуса выполнено окно - отверстие 16, а другое окно 17 выполнено для пропуска и прикрепления мерной ленты. На оси 18 сбоку корпуса шарнирно закреплен стопор 19 мерной ленты в виде рычага с прижимной пластиной 20 и упругим хвостовиком 21 с пальцем 22, для которого в корпусе имеется выем 23. Мерная лента имеет на лицевой стороне миллиметровую шкалу 24 и верхний наконечник с бугелем 25 для закрепления в пряжке пояса 8. Пряжка 26 имеет вырез 27 для закрепления наконечника 25 (см. фиг. 1, 2, 3, 4, 5, 6, 7). Рукоятка 7 выполнена в виде трубки 28 из мягкой резины, внутри которой закреплены два сегмента 29 из жесткой резины, между которыми сохранена щель 30 для пропуска мерной ленты 5. Верхний и нижний края рукоятки являются индексами для считывания показаний шкалы 24 (см. фиг. 8, 9). На мерную ленту надет также счетчик 6 (например, механический), имеющий защелку с проушиной 32, рычаг с гашеткой 33, ось 34, пружину 35, прижимную планку 36) поводок 37 (один или два) и окно 38 для считывания показаний. Интсрументарий транспортируют вручную в чехле 3 (см. фиг. 2), который имеет клапаны 39 с кнопкой и ручку 40. Пользуются инструментарием следующим образом. Секундомер 2 используют для регистрации временных отрезков на беговых тестовых дистанциях и при оценке быстроты выполнения других тестовых заданий. Устройство для измерения извлекают из чехла 3 и собирают воедино - прикрепляют к поясу 6 мерную ленту 5 ее наконечником 25, который вводят в вырез 27 пряжки 26 и поворачивают его на 90° (см. фиг. 2, 3, 4). Пояс одевают на талию обследуемого, например, прыгуна в высоту (фиг. 1,а), а р улетку 4 совместно с надетым на ее мерную ленту рукояткой 7 и счетчиком 6 опускают вниз до касания ее корпусом пола. Берут рукой рукоятку 7 и удерживают ее в верхней точке с зазором под пряжкой 26 пояса 8. Счетчик при этом отключают опускают вниз до соприкосновения с корпусом 9 рулетки. Спортсмен прыгает вверх и увлекает за собой пояс 8 и мерную ленту 5, которая свободно протягивается через щель 30 рукоятки. В верхней точке прыжка регистратор или напарник прыгуна сжимает рукоятку 7 и фиксирует достигнутую высоту прыжка при сохранении положения руки й рукоятки на установленной высоте, которую предварительно устанавливают вытяжением ленты и фиксированием ее стопором 10 (см. фиг. 5, 6, 7). Под нижним срезом рукоятки 7 считывают величину прыжка в миллиметрах по шкале 24. После прыжка отпускают зажим рукоятки, расслабляя кисть и корпус рулетки возвращается в силу гравитации в исходное положение до касания с полом. Таким образом измеряют и повторные попытки. Если их много, то подключают счетчик Б, который фиксируют на ленте исходя из высоты прыжка и который при соприкосновении с рукояткой в верхней точке прыжка будет срабатывать, упираясь своим поводком 36 в нижний срез рукоятки. При подтягивании на перекладине этот счетчик будет считывать число "правильных" подтягиваний (см. фиг. 16), для чего его закрепляют так и рукоятку удерживаясь на такой высоте, чтобы фиксация происходила на должной высоте подтягивания - верхнее положение фиксируется счетчиком, а нижнее корпусом рулетки, соприкасающимся с полем. Амплитуду устанавливают по мерной ленте, удерживая рукоятку и устанавливая положение счетчика элементами 32-36, контролируя его через окно 37 по показаниям мерной ленты. 2 28422 Аналогичным образом регистрируют и другие тестовые упражнения - см. фиг. 1 в, г, д, е, ж, изменяя при необходимости длину мерной ленты путем испускания ее из корпуса рулетки или наматывая ее на барабан 10 воротом 14 и ручкой 15, используя счетчик или отводя его в исходное положение (отключая). Так используют устройство для измерения амплитуды движений, числа их и быстроты (при учете числа движений и времени их, определенному по секундомеру 2) и, таким образом, все элементы измерительного устройства в состоянии обеспечить тестирование физической подготовленности населения по полной программе силами самых испытуемых. Преимуществом предлагаемого по сравнению с прототипом является то, что применив рулетку, приспособив ее к потребностям тестирования, и вновь предложенную фиксирующую упругую тр убчатую р укоятку, a также такие приспособления как и пояс, один из стандартных механических счетчиков и общеизвестный, например, часовой секундомер, связав их воедино в целостное измерительное устройство, удалось обеспечить тестирование физической подготовленности населения Украины по полной программе без существенных материальных затрат, за исключением, конечно, затрат на разработку и изготовление предлагаемых устройств. Источники информации 1. Мартиросов Э.Г. Методы исследования в спортивной антропологии. - М.: ФИС, 1982. - С. 12. Фиг. 1 Фиг. 2 Фиг. 3 3 28422 Фиг. 4 Фиг. 5 Фиг. 6 Фиг. 7 4 28422 Фиг. 8 Фиг. 9 Фиг. 10 Фиг. 11 5 28422 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
