Комплект інструментарію для тестування фізичної підготовленості населення “супутник-1″

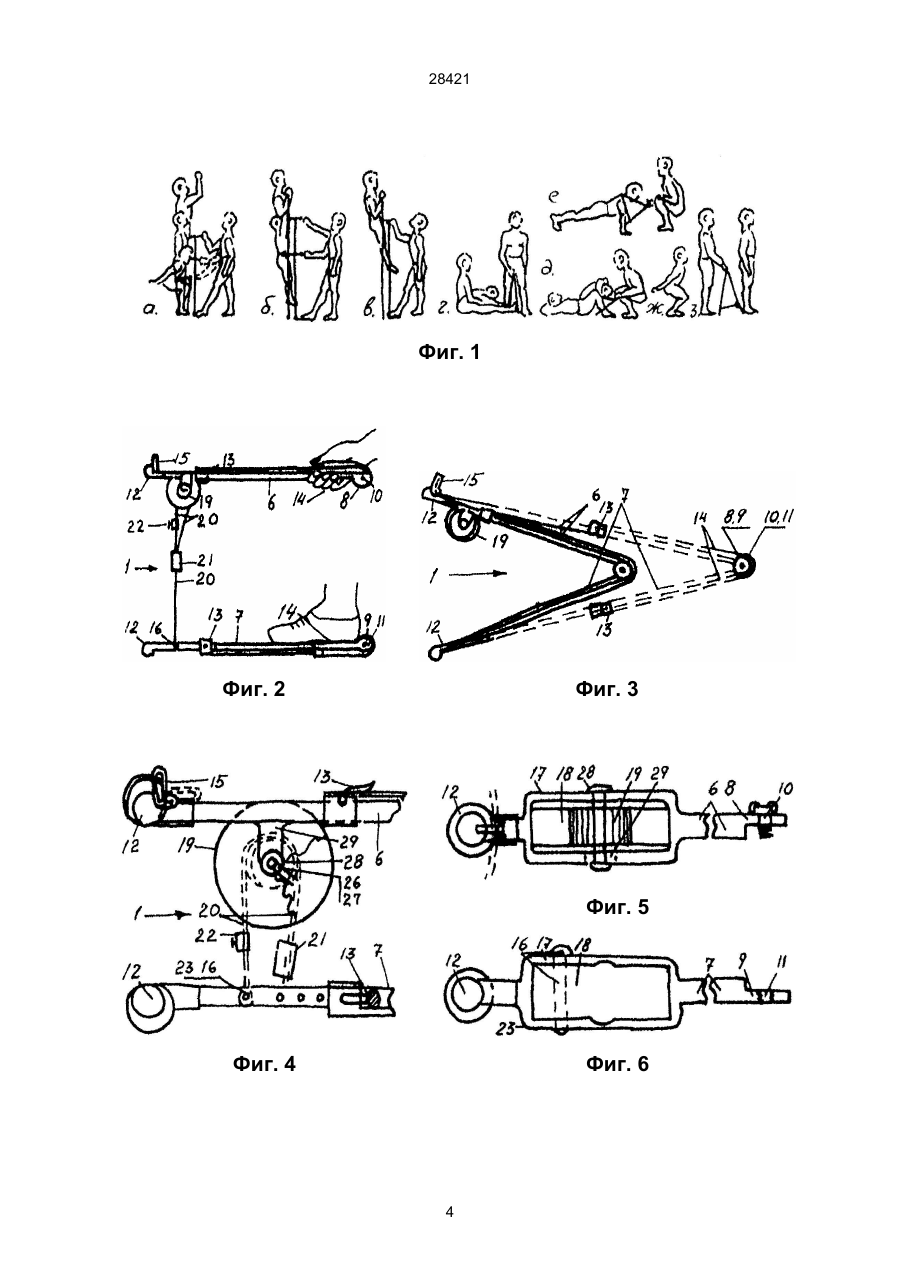

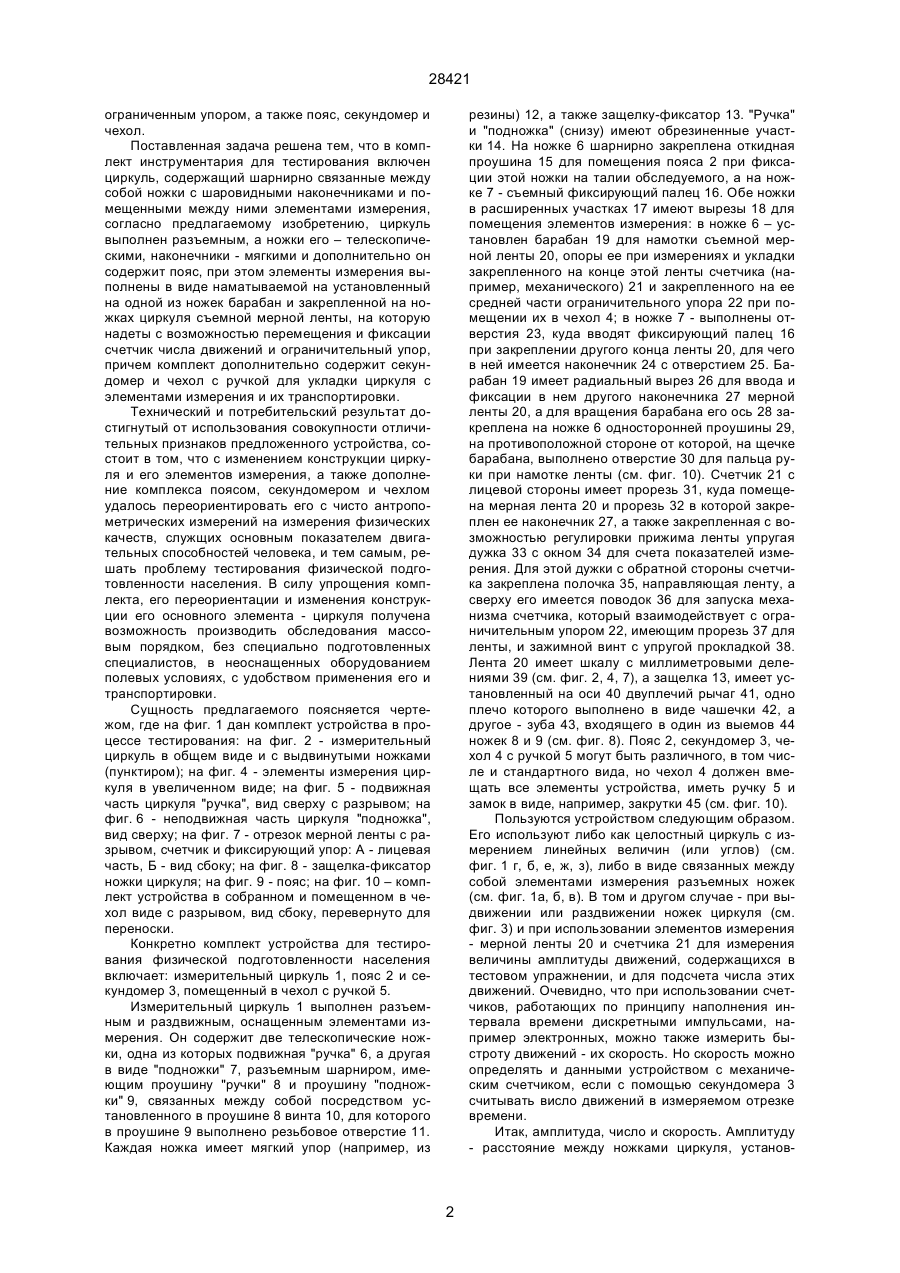

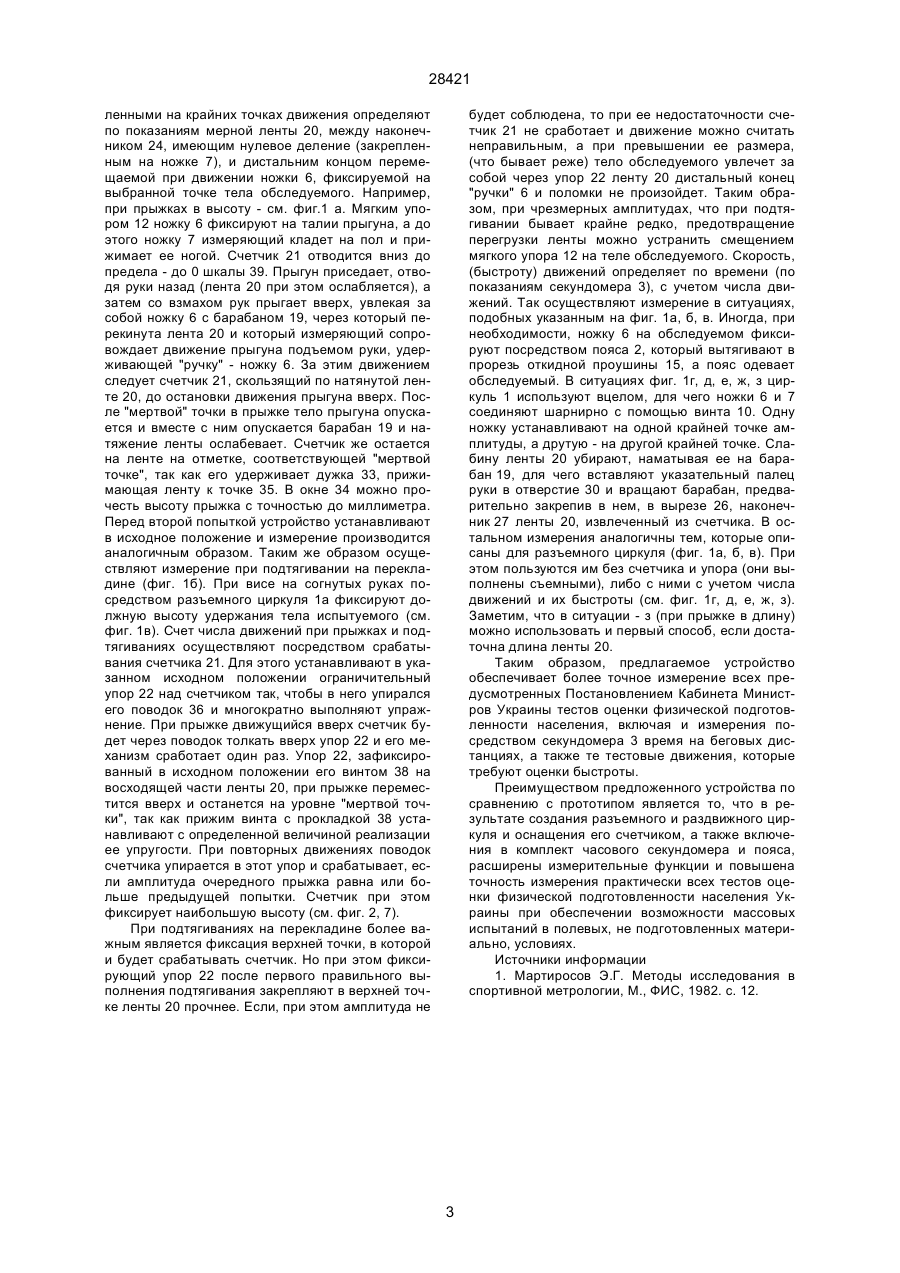

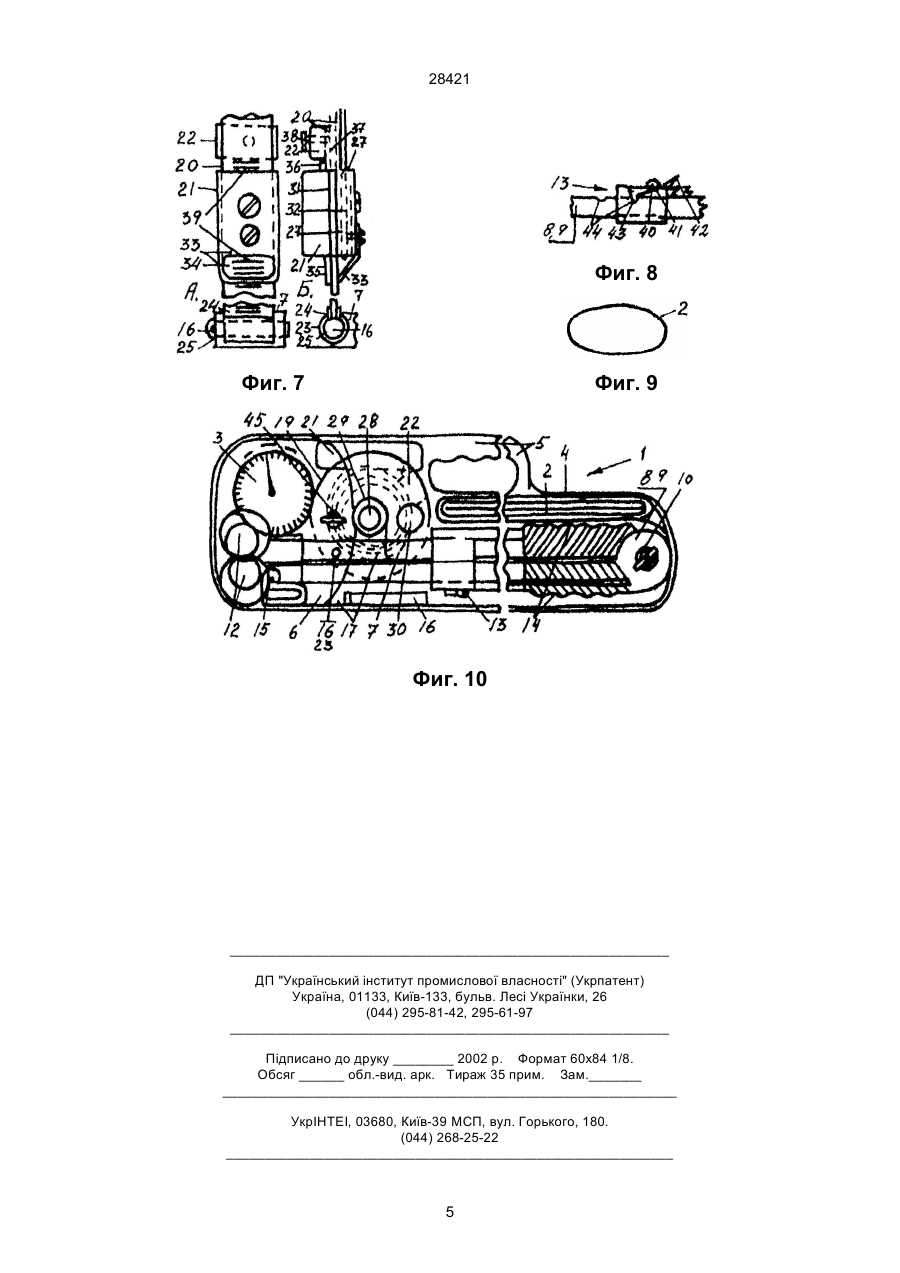

Комплект инструментария для тестирования физической подготовленности населения, содержащий циркуль с шарниром, связывающим между 28421 ограниченным упором, а также пояс, секундомер и чехол. Поставленная задача решена тем, что в комплект инструментария для тестирования включен циркуль, содержащий шарнирно связанные между собой ножки с шаровидными наконечниками и помещенными между ними элементами измерения, согласно предлагаемому изобретению, циркуль выполнен разъемным, а ножки его – телескопическими, наконечники - мягкими и дополнительно он содержит пояс, при этом элементы измерения выполнены в виде наматываемой на установленный на одной из ножек барабан и закрепленной на ножках циркуля съемной мерной ленты, на которую надеты с возможностью перемещения и фиксации счетчик числа движений и ограничительный упор, причем комплект дополнительно содержит секундомер и чехол с ручкой для укладки циркуля с элементами измерения и их транспортировки. Технический и потребительский результат достигнутый от использования совокупности отличительных признаков предложенного устройства, состоит в том, что с изменением конструкции циркуля и его элементов измерения, а также дополнение комплекса поясом, секундомером и чехлом удалось переориентировать его с чисто антропометрических измерений на измерения физических качеств, служщих основным показателем двигательных способностей человека, и тем самым, решать проблему тестирования физической подготовленности населения. В силу упрощения комплекта, его переориентации и изменения конструкции его основного элемента - циркуля получена возможность производить обследования массовым порядком, без специально подготовленных специалистов, в неоснащенных оборудованием полевых условиях, с удобством применения его и транспортировки. Сущность предлагаемого поясняется чертежом, где на фиг. 1 дан комплект устройства в процессе тестирования: на фиг. 2 - измерительный циркуль в общем виде и с выдвинутыми ножками (пунктиром); на фиг. 4 - элементы измерения циркуля в увеличенном виде; на фиг. 5 - подвижная часть циркуля "ручка", вид сверху с разрывом; на фиг. 6 - неподвижная часть циркуля "подножка", вид сверху; на фиг. 7 - отрезок мерной ленты с разрывом, счетчик и фиксирующий упор: А - лицевая часть, Б - вид сбоку; на фиг. 8 - защелка-фиксатор ножки циркуля; на фиг. 9 - пояс; на фиг. 10 – комплект устройства в собранном и помещенном в чехол виде с разрывом, вид сбоку, перевернуто для переноски. Конкретно комплект устройства для тестирования физической подготовленности населения включает: измерительный циркуль 1, пояс 2 и секундомер 3, помещенный в чехол с ручкой 5. Измерительный циркуль 1 выполнен разъемным и раздвижным, оснащенным элементами измерения. Он содержит две телескопические ножки, одна из которых подвижная "ручка" 6, а другая в виде "подножки" 7, разъемным шарниром, имеющим проушину "ручки" 8 и проушину "подножки" 9, связанных между собой посредством установленного в проушине 8 винта 10, для которого в проушине 9 выполнено резьбовое отверстие 11. Каждая ножка имеет мягкий упор (например, из резины) 12, а также защелку-фиксатор 13. "Ручка" и "подножка" (снизу) имеют обрезиненные участки 14. На ножке 6 шарнирно закреплена откидная проушина 15 для помещения пояса 2 при фиксации этой ножки на талии обследуемого, а на ножке 7 - съемный фиксирующий палец 16. Обе ножки в расширенных участках 17 имеют вырезы 18 для помещения элементов измерения: в ножке 6 – установлен барабан 19 для намотки съемной мерной ленты 20, опоры ее при измерениях и укладки закрепленного на конце этой ленты счетчика (например, механического) 21 и закрепленного на ее средней части ограничительного упора 22 при помещении их в чехол 4; в ножке 7 - выполнены отверстия 23, куда вводят фиксирующий палец 16 при закреплении другого конца ленты 20, для чего в ней имеется наконечник 24 с отверстием 25. Барабан 19 имеет радиальный вырез 26 для ввода и фиксации в нем другого наконечника 27 мерной ленты 20, а для вращения барабана его ось 28 закреплена на ножке 6 односторонней проушины 29, на противоположной стороне от которой, на щечке барабана, выполнено отверстие 30 для пальца руки при намотке ленты (см. фиг. 10). Счетчик 21 с лицевой стороны имеет прорезь 31, куда помещена мерная лента 20 и прорезь 32 в которой закреплен ее наконечник 27, а также закрепленная с возможностью регулировки прижима ленты упругая дужка 33 с окном 34 для счета показателей измерения. Для этой дужки с обратной стороны счетчика закреплена полочка 35, направляющая ленту, а сверху его имеется поводок 36 для запуска механизма счетчика, который взаимодействует с ограничительным упором 22, имеющим прорезь 37 для ленты, и зажимной винт с упругой прокладкой 38. Лента 20 имеет шкалу с миллиметровыми делениями 39 (см. фиг. 2, 4, 7), а защелка 13, имеет установленный на оси 40 двуплечий рычаг 41, одно плечо которого выполнено в виде чашечки 42, а другое - зуба 43, входящего в один из выемов 44 ножек 8 и 9 (см. фиг. 8). Пояс 2, секундомер 3, чехол 4 с ручкой 5 могут быть различного, в том числе и стандартного вида, но чехол 4 должен вмещать все элементы устройства, иметь ручку 5 и замок в виде, например, закрутки 45 (см. фиг. 10). Пользуются устройством следующим образом. Его используют либо как целостный циркуль с измерением линейных величин (или углов) (см. фиг. 1 г, б, е, ж, з), либо в виде связанных между собой элементами измерения разъемных ножек (см. фиг. 1а, б, в). В том и другом случае - при выдвижении или раздвижении ножек циркуля (см. фиг. 3) и при использовании элементов измерения - мерной ленты 20 и счетчика 21 для измерения величины амплитуды движений, содержащихся в тестовом упражнении, и для подсчета числа этих движений. Очевидно, что при использовании счетчиков, работающих по принципу наполнения интервала времени дискретными импульсами, например электронных, можно также измерить быстроту движений - их скорость. Но скорость можно определять и данными устройством с механическим счетчиком, если с помощью секундомера 3 считывать висло движений в измеряемом отрезке времени. Итак, амплитуда, число и скорость. Амплитуду - расстояние между ножками циркуля, установ 2 28421 ленными на крайних точках движения определяют по показаниям мерной ленты 20, между наконечником 24, имеющим нулевое деление (закрепленным на ножке 7), и дистальним концом перемещаемой при движении ножки 6, фиксируемой на выбранной точке тела обследуемого. Например, при прыжках в высоту - см. фиг.1 а. Мягким упором 12 ножку 6 фиксируют на талии прыгуна, а до этого ножку 7 измеряющий кладет на пол и прижимает ее ногой. Счетчик 21 отводится вниз до предела - до 0 шкалы 39. Прыгун приседает, отводя руки назад (лента 20 при этом ослабляется), а затем со взмахом рук прыгает вверх, увлекая за собой ножку 6 с барабаном 19, через который перекинута лента 20 и который измеряющий сопровождает движение прыгуна подъемом руки, удерживающей "ручку" - ножку 6. За этим движением следует счетчик 21, скользящий по натянутой ленте 20, до остановки движения прыгуна вверх. После "мертвой" точки в прыжке тело прыгуна опускается и вместе с ним опускается барабан 19 и натяжение ленты ослабевает. Счетчик же остается на ленте на отметке, соответствующей "мертвой точке", так как его удерживает дужка 33, прижимающая ленту к точке 35. В окне 34 можно прочесть высоту прыжка с точностью до миллиметра. Перед второй попыткой устройство устанавливают в исходное положение и измерение производится аналогичным образом. Таким же образом осуществляют измерение при подтягивании на перекладине (фиг. 1б). При висе на согнутых руках посредством разъемного циркуля 1а фиксируют должную высоту удержания тела испытуемого (см. фиг. 1в). Счет числа движений при прыжках и подтягиваниях осуществляют посредством срабатывания счетчика 21. Для этого устанавливают в указанном исходном положении ограничительный упор 22 над счетчиком так, чтобы в него упирался его поводок 36 и многократно выполняют упражнение. При прыжке движущийся вверх счетчик будет через поводок толкать вверх упор 22 и его механизм сработает один раз. Упор 22, зафиксированный в исходном положении его винтом 38 на восходящей части ленты 20, при прыжке переместится вверх и останется на уровне "мертвой точки", так как прижим винта с прокладкой 38 устанавливают с определенной величиной реализации ее упругости. При повторных движениях поводок счетчика упирается в этот упор и срабатывает, если амплитуда очередного прыжка равна или больше предыдущей попытки. Счетчик при этом фиксирует наибольшую высоту (см. фиг. 2, 7). При подтягиваниях на перекладине более важным является фиксация верхней точки, в которой и будет срабатывать счетчик. Но при этом фиксирующий упор 22 после первого правильного выполнения подтягивания закрепляют в верхней точке ленты 20 прочнее. Если, при этом амплитуда не будет соблюдена, то при ее недостаточности счетчик 21 не сработает и движение можно считать неправильным, а при превышении ее размера, (что бывает реже) тело обследуемого увлечет за собой через упор 22 ленту 20 дистальный конец "ручки" 6 и поломки не произойдет. Таким образом, при чрезмерных амплитудах, что при подтягивании бывает крайне редко, предотвращение перегрузки ленты можно устранить смещением мягкого упора 12 на теле обследуемого. Скорость, (быстроту) движений определяет по времени (по показаниям секундомера 3), с учетом числа движений. Так осуществляют измерение в ситуациях, подобных указанным на фиг. 1а, б, в. Иногда, при необходимости, ножку 6 на обследуемом фиксируют посредством пояса 2, который вытягивают в прорезь откидной проушины 15, а пояс одевает обследуемый. В ситуациях фиг. 1г, д, е, ж, з циркуль 1 используют вцелом, для чего ножки 6 и 7 соединяют шарнирно с помощью винта 10. Одну ножку устанавливают на одной крайней точке амплитуды, а друтую - на другой крайней точке. Слабину ленты 20 убирают, наматывая ее на барабан 19, для чего вставляют указательный палец руки в отверстие 30 и вращают барабан, предварительно закрепив в нем, в вырезе 26, наконечник 27 ленты 20, извлеченный из счетчика. В остальном измерения аналогичны тем, которые описаны для разъемного циркуля (фиг. 1а, б, в). При этом пользуются им без счетчика и упора (они выполнены съемными), либо с ними с учетом числа движений и их быстроты (см. фиг. 1г, д, е, ж, з). Заметим, что в ситуации - з (при прыжке в длину) можно использовать и первый способ, если достаточна длина ленты 20. Таким образом, предлагаемое устройство обеспечивает более точное измерение всех предусмотренных Постановлением Кабинета Министров Украины тестов оценки физической подготовленности населения, включая и измерения посредством секундомера 3 время на беговых дистанциях, а также те тестовые движения, которые требуют оценки быстроты. Преимуществом предложенного устройства по сравнению с прототипом является то, что в результате создания разъемного и раздвижного циркуля и оснащения его счетчиком, а также включения в комплект часового секундомера и пояса, расширены измерительные функции и повышена точность измерения практически всех тестов оценки физической подготовленности населения Украины при обеспечении возможности массовых испытаний в полевых, не подготовленных материально, условиях. Источники информации 1. Мартиросов Э.Г. Методы исследования в спортивной метрологии, М., ФИС, 1982. с. 12. 3 28421 Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 5 Фиг. 4 Фиг. 6 4 28421 Фиг. 8 Фиг. 7 Фиг. 9 Фиг. 10 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
