Машина для контактного нанесення загущених розчинів хімікатів на рослини (варіанти)

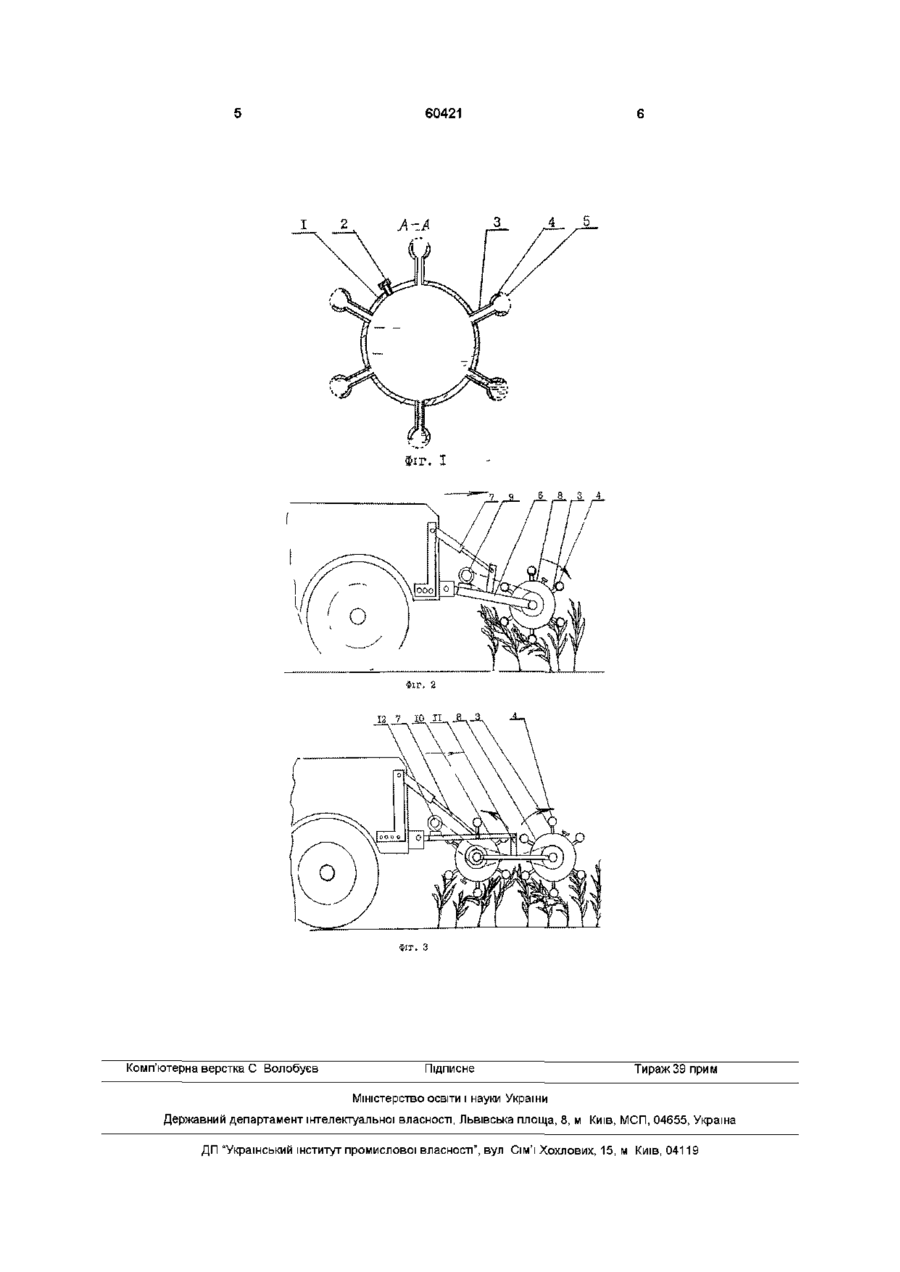

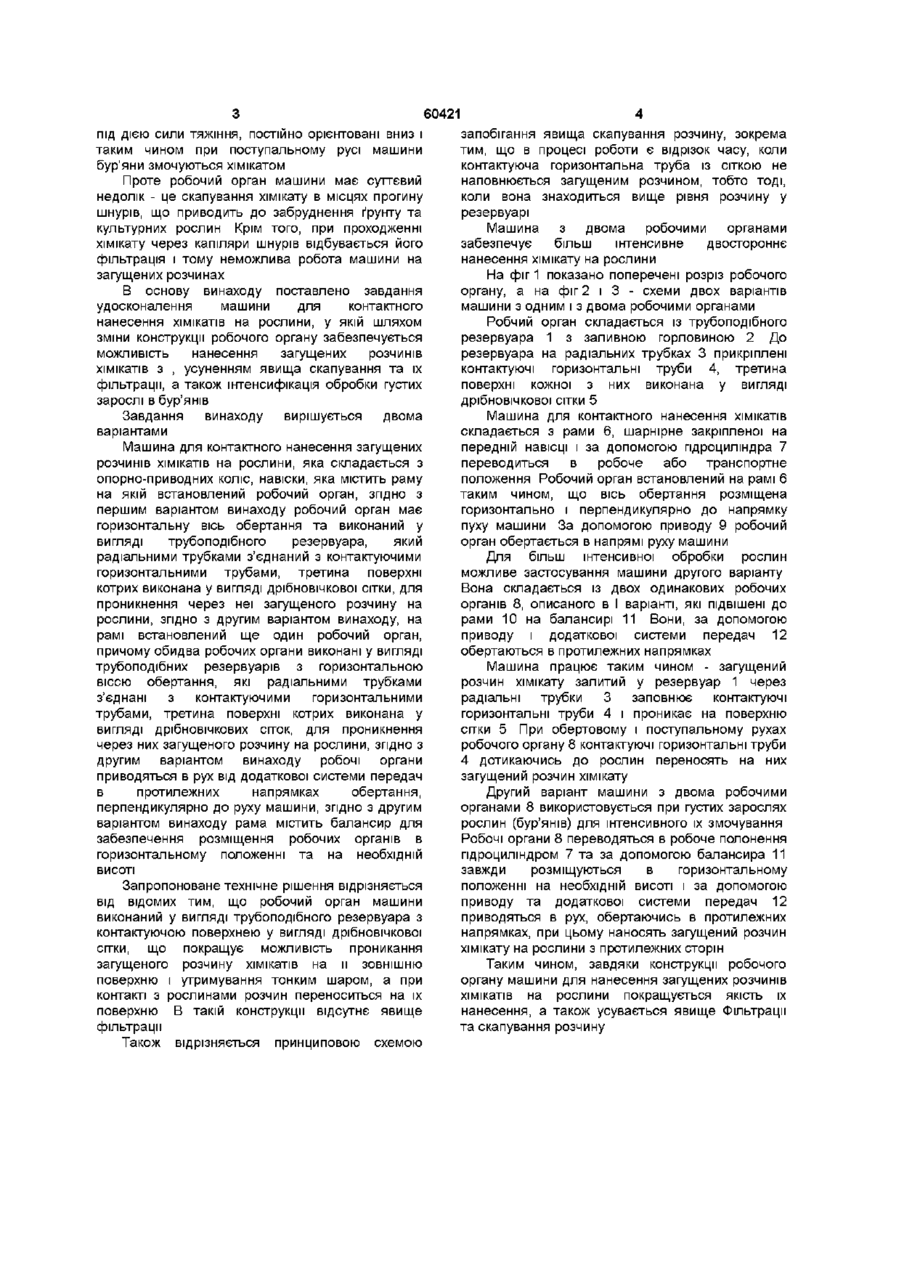

1 Машина для контаїсгного нанесення загущених розчинів хімікатів на рослини, яка складається з опорно-привідних коліс, навіски рами, на якій встановлений робочий орган з горизонтальною віссю обертання, яка відрізняється тим, що робочий орган виконаний у вигляді трубоподібного резервуара, який радіальними трубками з'єднаний з контактуючими горизонтальними трубами, третина поверхні яких виконана у вигляді дрібновічкової сітки для проникнення через неї загущеного розчину на рослини 2 Машина для контактного нанесення загущених розчинів хімікатів на рослини, яка складається з опорно-привідних коліс, навіски рами, на якій встановлений робочий орган, яка відрізняється тим, що на рамі встановлений додатково ще один робочий орган, причому обидва робочих органи виконані у вигляді трубоподібних резервуарів, які радіальними трубками з'єднані з контактуючими горизонтальними трубами, третина поверхні яких виконана у вигляді дрібновічкових сіток для проникнення через них загущеного розчину на рослини, робочі органи приводяться в рух від додаткової системи передач для забезпечення можливості їх обертання у протилежних напрямках і перпендикулярно до руху машини, а рама містить балансир для забезпечення можливості знаходження робочих органів в горизонтальному положенні та на необхідній висоті Машина належить до галузі сільського господарства і може бути використана для хімічної обробки бур'янів загущеними розчинами гербіцидів, а також культурних рослин рідкими добривами Відомий пристрій для контактного нанесення хімікатів на рослин, що описаний в патенті США № 4 803 801, МПК A01G 23/00, 4 02 89, який містить раму, яка опирається на опорно-приводні колеса До рами прикріплений »трубоподібний резервуар із повздовжньою щілиною, в яку встановлено губчатий гніт, який змочується хімікатом завдяки капілярній структурі ґноту На горизонтальній осі, паралельно до губчатого ґноту розміщений прутковий робочий орган, який приводиться в обертовий рух від приводного колеса Прутки робочого органу розміщені горизонтально і покриті губчатим матеріалом При контакті з губчатим ґнотом прутки робочого органу змочуються хімікатом і при дальшому їх поступальному та обертовому русі переносить його на рослини Недоліком цього пристрою є те, що його робочий орган при густих зарослях бур'янів недостатньо їх змочує хімікатом Крім того, в такому робочому органі проходить фільтрація розчину і він не може працювати на загущених розчинах хімікатів При обробці культурних рослин можливе їх травмування під час защемлення між прутками і губчатим ґнотом З відомих технічних рішень найбільш близьким є машина для внесення рідких гербіцидів, що описано в заявці Великобританії № 2161685, МПК А01М 21/00, 22 01 86р Вона містить опорно-приводні колеса, навіску та раму на якім встановлений робочий орган Робочий орган виготовлений у вигляді горизонтальної чотириреберної рамки, яка приводиться в обертовий рух від приводу в напрямку руху машини До ребер рамки робочого органу по всій довжині шарнірно прикріплені трубчаті резервуари з вмонтованими в них шнури з ґнотовими властивостями При обертанні рамки, змочені хімікатом шнури, о (О 60421 під дією сили тяжіння, постійно орієнтовані вниз і таким чином при поступальному русі машини бур'яни змочуються хімікатом Проте робочий орган машини має суттєвий недолік - це скапування хімікату в місцях прогину шнурів, що приводить до забруднення ґрунту та культурних рослин Крім того, при проходженні хімікату через капіляри шнурів відбувається його фільтрація і тому неможлива робота машини на загущених розчинах В основу винаходу поставлено завдання удосконалення машини для контактного нанесення хімікатів на рослини, у якій шляхом зміни конструкції робочого органу забезпечується можливість нанесення загущених розчинів хімікатів з , усуненням явища скапування та їх фільтрації, а також інтенсифікація обробки густих зарослі в бур'янів Завдання винаходу вирішується двома варіантами Машина для контактного нанесення загущених розчинів хімікатів на рослини, яка складається з опорно-приводних коліс, навіски, яка містить раму на якій встановлений робочий орган, згідно з першим варіантом винаходу робочий орган має горизонтальну вісь обертання та виконаний у вигляді трубоподібного резервуара, який радіальними трубками з'єднаний з контактуючими горизонтальними трубами, третина поверхні котрих виконана у вигляді дрібновічкової сітки, для проникнення через неї загущеного розчину на рослини, згідно з другим варіантом винаходу, на рамі встановлений ще один робочий орган, причому обидва робочих органи виконані у вигляді трубоподібних резервуарів з горизонтальною віссю обертання, які радіальними трубками з'єднані з контактуючими горизонтальними трубами, третина поверхні котрих виконана у вигляді дрібновічкових сіток, для проникнення через них загущеного розчину на рослини, згідно з другим варіантом винаходу робочі органи приводяться в рух від додаткової системи передач в протилежних напрямках обертання, перпендикулярно до руху машини, згідно з другим варіантом винаходу рама містить балансир для забезпечення розміщення робочих органів в горизонтальному положенні та на необхідній висоті Запропоноване технічне рішення відрізняється від відомих тим, що робочий орган машини виконаний у вигляді трубоподібного резервуара з контактуючою поверхнею у вигляді дрібновічкової сітки, що покращує можливість проникання загущеного розчину хімікатів на и зовнішню поверхню і утримування тонким шаром, а при контакті з рослинами розчин переноситься на їх поверхню В такій конструкції відсутнє явище фільтрації Також відрізняється принциповою схемою запобігання явища скапування розчину, зокрема тим, що в процесі роботи є відрізок часу, коли контактуюча горизонтальна труба із сіткою не наповнюється загущеним розчином, тобто тоді, коли вона знаходиться вище рівня розчину у резервуарі Машина з двома робочими органами забезпечує більш інтенсивне двостороннє нанесення хімікату на рослини На фіг 1 показано поперечені розріз робочого органу, а на фіг 2 і 3 - схеми двох варіантів машини з одним і з двома робочими органами Робчий орган складається із трубоподібного резервуара 1 з заливною горловиною 2 До резервуара на радіальних трубках 3 прикріплені контактуючі горизонтальні труби 4, третина поверхні кожної з них виконана у вигляді дрібновічкової сітки 5 Машина для контактного нанесення хімікатів складається з рами 6, шарнірне закріпленої на передній навісці і за допомогою гідроциліндра 7 переводиться в робоче або транспортне положення Робочий орган встановлений на рамі 6 таким чином, що вісь обертання розміщена горизонтально і перпендикулярно до напрямку пуху машини За допомогою приводу 9 робочий орган обертається в напрямі руху машини Для більш інтенсивної обробки рослин можливе застосування машини другого варіанту Вона складається із двох одинакових робочих органів 8, описаного в І варіанті, які підвішені до рами 10 на балансирі 11 Вони, за допомогою приводу і додаткової системи передач 12 обертаються в протилежних напрямках Машина працює таким чином - загущений розчин хімікату залитий у резервуар 1 через радіальні трубки 3 заповнює контактуючі горизонтальні труби 4 і проникає на поверхню сітки 5 При обертовому і поступальному рухах робочого органу 8 контактуючі горизонтальні труби 4 дотикаючись до рослин переносять на них загущений розчин хімікату Другий варіант машини з двома робочими органами 8 використовується при густих зарослях рослин (бур'янів) для інтенсивного їх змочування Робочі органи 8 переводяться в робоче полонення гідроциліндром 7 та за допомогою балансира 11 завжди розміщуються в горизонтальному положенні на необхідній висоті і за допомогою приводу та додаткової системи передач 12 приводяться в рух, обертаючись в протилежних напрямках, при цьому наносять загущений розчин хімікату на рослини з протилежних сторін Таким чином, завдяки конструкції робочого органу машини для нанесення загущених розчинів хімікатів на рослини покращується якість їх нанесення, а також усувається явище Фільтрації та скапування розчину 60421 Фіг. І ФІГ. 2 12 7 10 J I ФІГ. Комп'ютерна верстка С Волобуєв З Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
