Чотирьохбойковий кувальний пристрій
Формула / Реферат
1. Чотирьохбойковий кувальний пристрій, який складається із двох утримувачів верхнього і нижнього бойків з похилими поверхнями, кінематично пов'язанних з ними двох утримувачів бокових бойків з похилими поверхнями, які відповідають нахилу поверхонь верхнього і нижнього утримувачів і чотирьох бойків, які прікріпленні до відповідних утримувачів і мають заходні і калібруючі ділянки, який відрізняється тим, що похилі поверхні утримувачів бойків розташовані під кутом 3-75° до вертикальної площини симетрії пристрою і мають ширину, яка перевищує довжину робочої поверхні бойків у 1,1-2,0 разів, а заходні ділянки бойків мають ширину, яка збільшується у напрямку калібруючи ділянок.

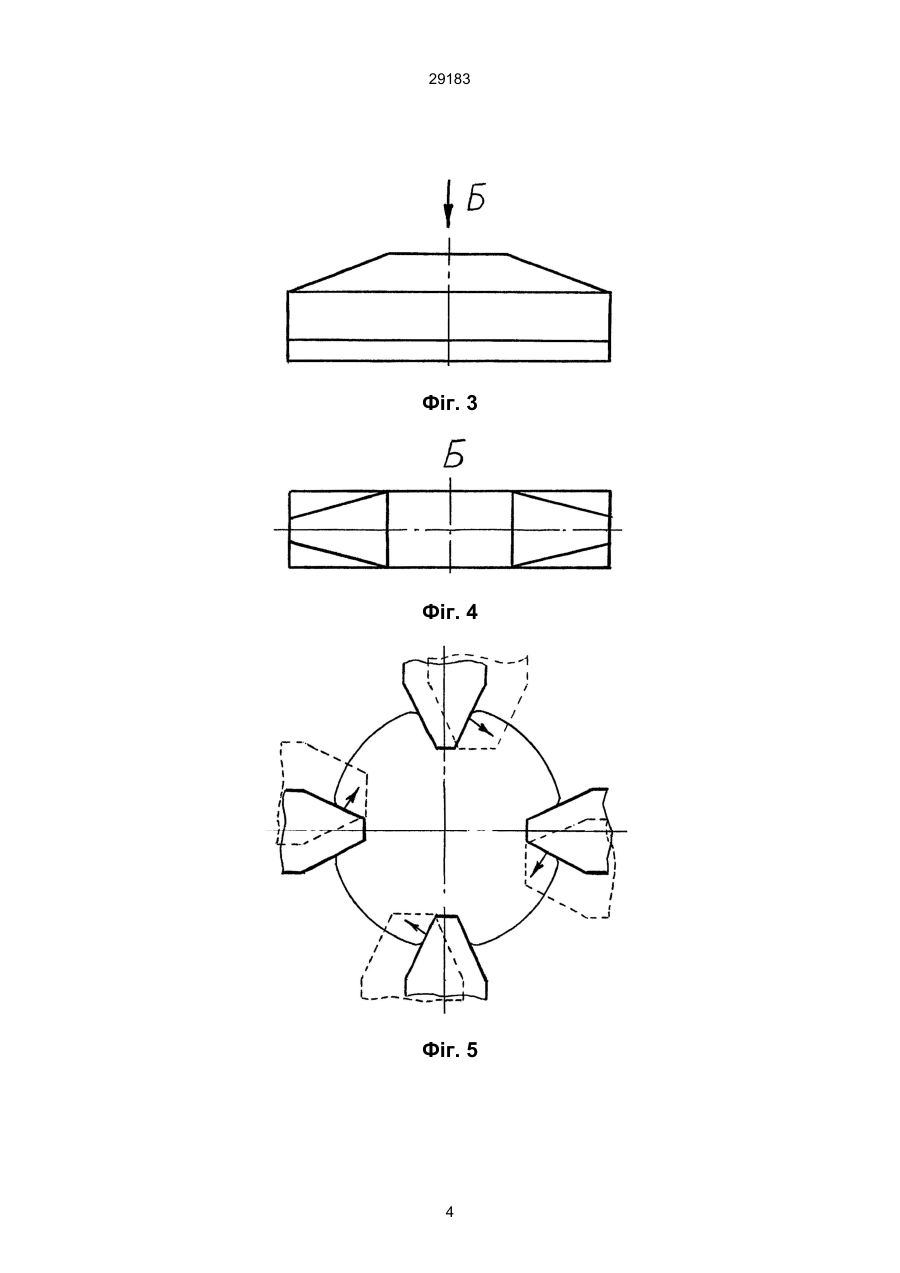

2. Чотирьохбойковий кувальний пристрій по п. 1, який відрізняється тим, що заходні ділянки бойків мають форму трапеції, більші основи яких прилягають до калібруючих ділянок.

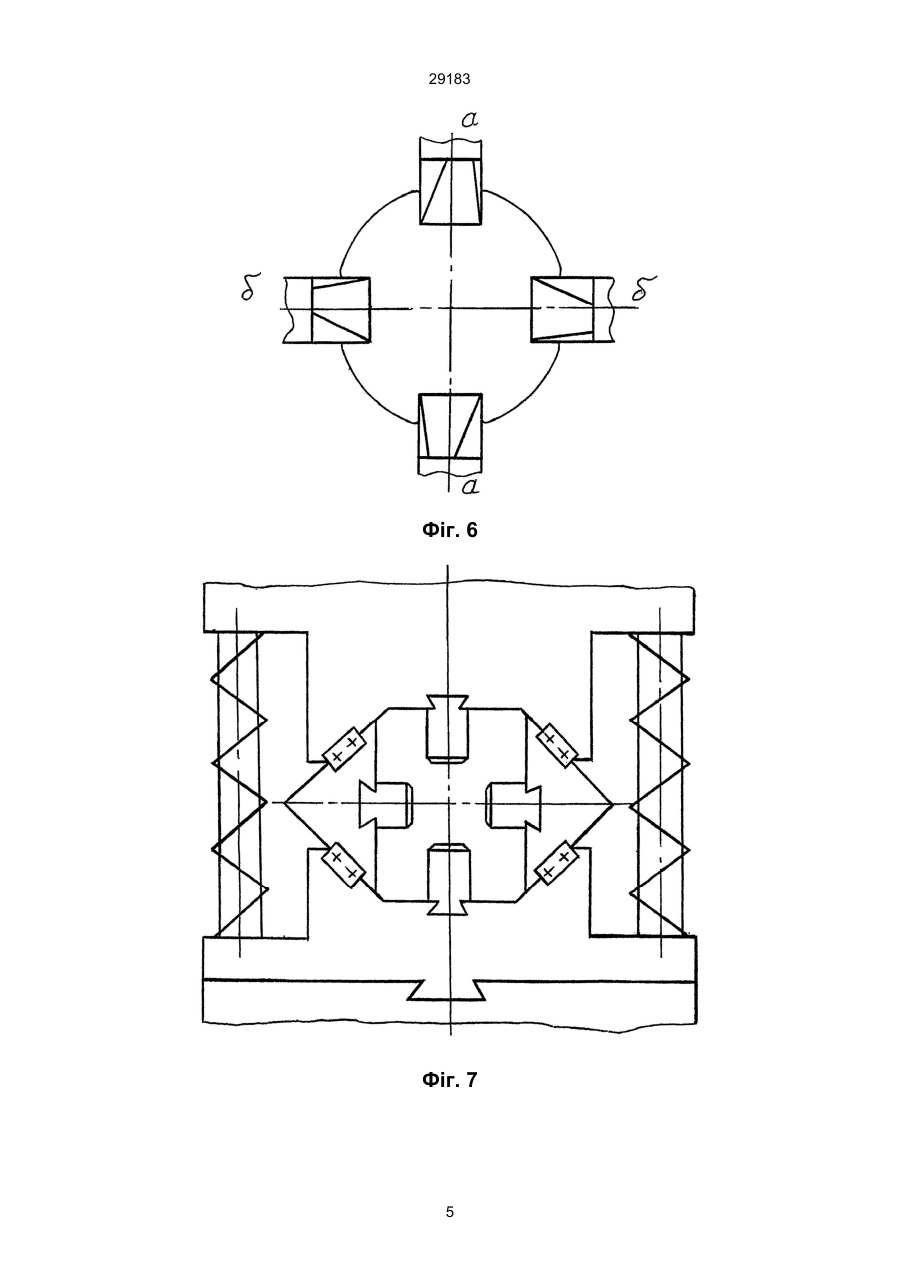

3. Чотирьохбойковий кувальний пристрій по пп.1, 2, який відрізняється тим, що меньші основи заходних ділянок бойків, які мають форму трапеції, зміщені відносно вертикальної і горизонтальної площин симетрії пристрою від бойка до бойка в кільцевому напрямку.
4. Чотирьохбойковий кувальний пристрій по пп. 1-3, який відрізняється тим, що утримувач верхнього бойка виготовлений підпружиненим відносно утримувача нижнього бойка.
Текст

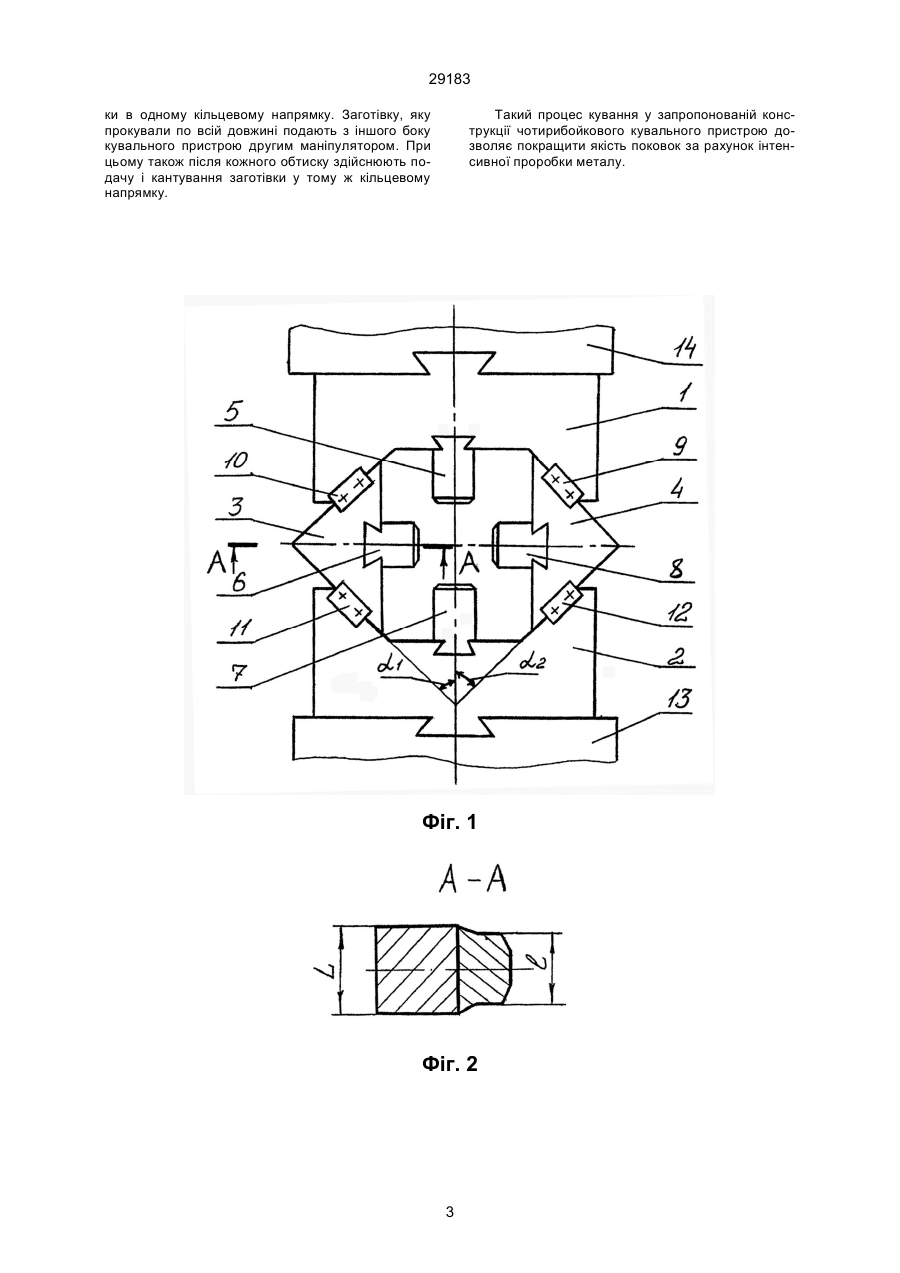

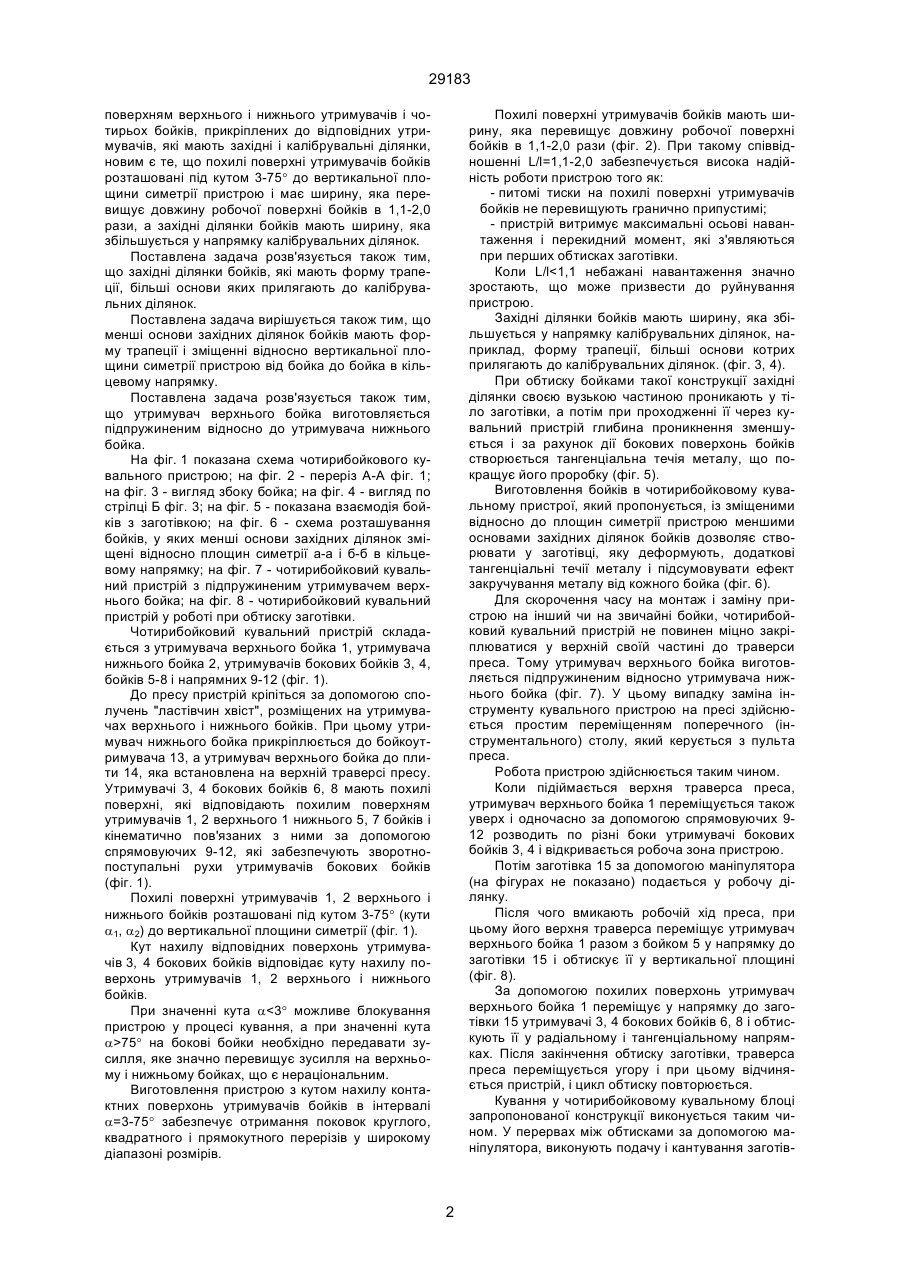

1. Чотирьохбойковий кувальний пристрій, який складається із двох утримувачів верхнього і нижнього бойків з похилими поверхнями, кінематично пов'язаннях з ними двох утримувачів бокових бойків з похилими поверхнями, які відповідають нахилу поверхонь верхнього і нижнього утримувачів і чотирьох бойків, які прикріплені до відповідних утримувачів і мають заходні і калібруючі ділянки і відрізняється тим, що похилі поверхні утримувачів бойків розташовані під кутом 3-75° до вертикальної площини симетрії пристрою і мають ширину, 29183 Похилі поверхні утримувачів бойків мають ширину, яка перевищує довжину робочої поверхні бойків в 1,1-2,0 рази (фіг. 2). При такому співвідношенні L/l=1,1-2,0 забезпечується висока надійність роботи пристрою того як: - питомі тиски на похилі поверхні утримувачів бойків не перевищують гранично припустимі; - пристрій витримує максимальні осьові навантаження і перекидний момент, які з'являються при перших обтисках заготівки. Коли L/l
ДивитисяДодаткова інформація
Назва патенту англійськоюFour-die forging device
Автори англійськоюLazorkin Viktor Andriovych, Lazorkin Viktor Andriiovych
Назва патенту російськоюЧетырехбойковое ковочное устройство
Автори російськоюЛазоркин Виктор Андреевич
МПК / Мітки
МПК: B21J 13/02
Мітки: пристрій, кувальний, чотирьохбойковий
