Формула / Реферат
1. Баддя, яка містить бункер, в нижній частині якого виконано випускний отвір для видачі будівельної суміші, при цьому верхня частина бункера виконана у вигляді циліндра, а нижня частина бункера - у вигляді зрізаного конуса, каркас, що примикає до бункера, секторний затвор, встановлений з можливістю перекривання випускного отвору, рукоять керування секторним затвором, шарнірно встановлену на каркасі та зв'язану через важільну систему з секторним затвором, напрямний лоток для видачі будівельної суміші, який примикає до нижньої частини бункера в зоні розташування випускного отвору з передньої сторони бадді, яка відрізняється тим, що рукоять керування секторним затвором розташована з передньої сторони бадді.
2. Баддя за п. 1, яка відрізняється тим, що вона містить утворюючий склепіння елемент з завантажувальним вікном, розташованим у верхній частині бункера.
3. Баддя за п. 1 або 2, яка відрізняється тим, що вона містить опорний елемент, розташований у верхній частині бункера з задньої сторони бадді.
4. Баддя за п. 1, яка відрізняється тим, що вона містить щонайменше один стопорний засіб для запобігання саморозкриванню напрямного лотка.
5. Баддя за п. 1, яка відрізняється тим, що важільна система, яка з'єднує рукоять з секторним затвором, обладнана замковим механізмом, який запобігає саморозкриванню секторного затвора.
6. Баддя за п. 1, яка відрізняється тим, що вона містить щонайменше один вібратор, змонтований на зовнішній поверхні бункера.
Текст

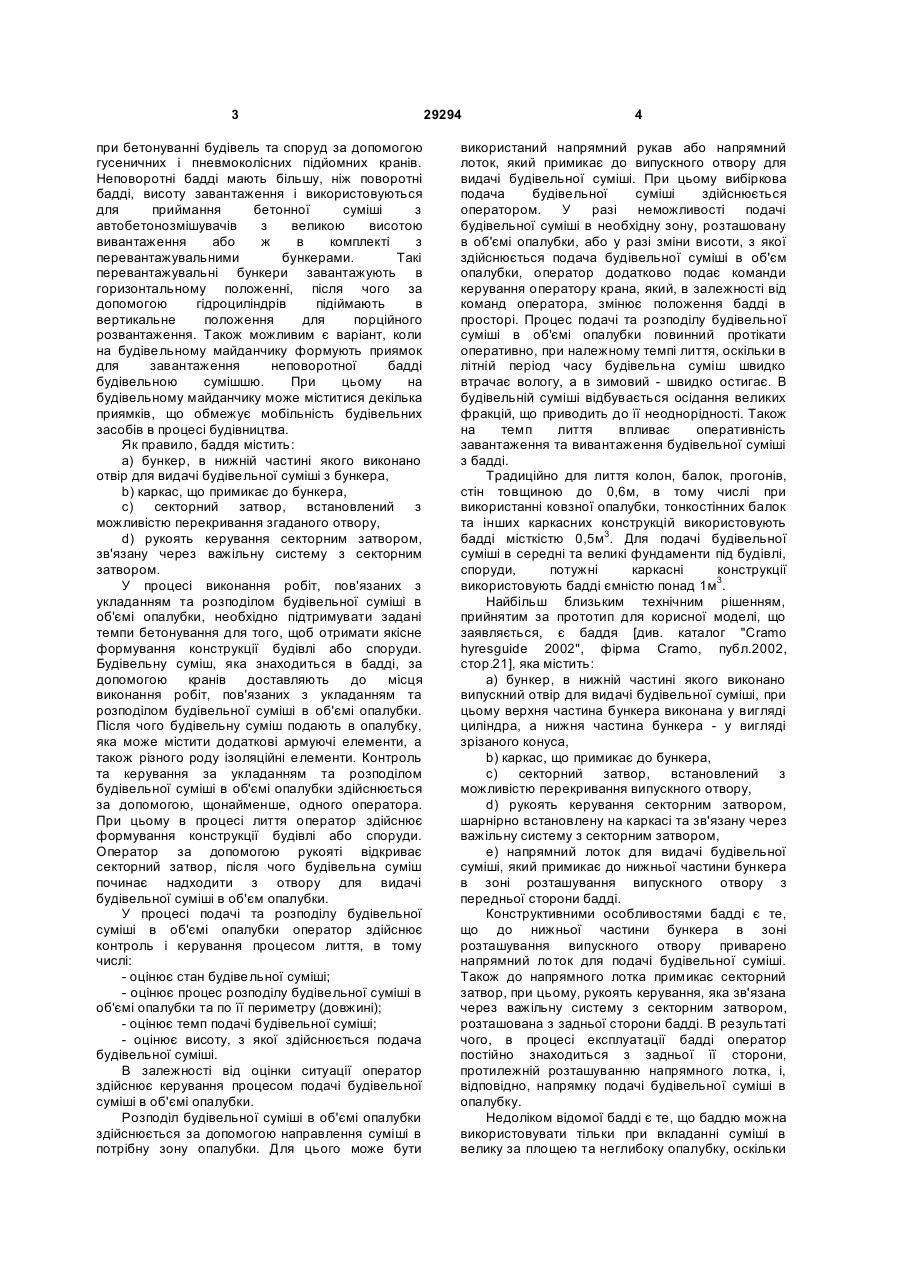

1. Баддя, яка містить бункер, в нижній частині якого виконано випускний отвір для видачі будівельної суміші, при цьому верхня частина бункера виконана у вигляді циліндра, а нижня частина бункера - у вигляді зрізаного конуса, каркас, що примикає до бункера, секторний затвор, встановлений з можливістю перекривання випускного отвору, рукоять керування секторним затвором, шарнірно встановлену на каркасі та зв'язану через важільну систему з секторним затвором, напрямний лоток для видачі будівельної суміші, який примикає до нижньої частини бункера в зоні розташування випускного отвору з передньої сторони бадді, яка відрізняється тим, 3 при бетонуванні будівель та споруд за допомогою гусеничних і пневмоколісних підйомних кранів. Неповоротні бадді мають більшу, ніж поворотні бадді, висоту завантаження і використовуються для приймання бетонної суміші з автобетонозмішувачів з великою висотою вивантаження або ж в комплекті з перевантажувальними бункерами. Такі перевантажувальні бункери завантажують в горизонтальному положенні, після чого за допомогою гідроциліндрів підіймають в вертикальне положення для порційного розвантаження. Також можливим є варіант, коли на будівельному майданчику формують приямок для завантаження неповоротної бадді будівельною сумішшю. При цьому на будівельному майданчику може міститися декілька приямків, що обмежує мобільність будівельних засобів в процесі будівництва. Як правило, баддя містить: a) бункер, в нижній частині якого виконано отвір для видачі будівельної суміші з бункера, b) каркас, що примикає до бункера, c) секторний затвор, встановлений з можливістю перекривання згаданого отвору, d) рукоять керування секторним затвором, зв'язану через важільну систему з секторним затвором. У процесі виконання робіт, пов'язаних з укладанням та розподілом будівельної суміші в об'ємі опалубки, необхідно підтримувати задані темпи бетонування для того, щоб отримати якісне формування конструкції будівлі або споруди. Будівельну суміш, яка знаходиться в бадді, за допомогою кранів доставляють до місця виконання робіт, пов'язаних з укладанням та розподілом будівельної суміші в об'ємі опалубки. Після чого будівельну суміш подають в опалубку, яка може містити додаткові армуючі елементи, а також різного роду ізоляційні елементи. Контроль та керування за укладанням та розподілом будівельної суміші в об'ємі опалубки здійснюється за допомогою, щонайменше, одного оператора. При цьому в процесі лиття оператор здійснює формування конструкції будівлі або споруди. Оператор за допомогою рукояті відкриває секторний затвор, після чого будівельна суміш починає надходити з отвору для видачі будівельної суміші в об'єм опалубки. У процесі подачі та розподілу будівельної суміші в об'ємі опалубки оператор здійснює контроль і керування процесом лиття, в тому числі: - оцінює стан будівельної суміші; - оцінює процес розподілу будівельної суміші в об'ємі опалубки та по її периметру (довжині); - оцінює темп подачі будівельної суміші; - оцінює висоту, з якої здійснюється подача будівельної суміші. В залежності від оцінки ситуації оператор здійснює керування процесом подачі будівельної суміші в об'ємі опалубки. Розподіл будівельної суміші в об'ємі опалубки здійснюється за допомогою направлення суміші в потрібну зону опалубки. Для цього може бути 29294 4 використаний напрямний рукав або напрямний лоток, який примикає до випускного отвору для видачі будівельної суміші. При цьому вибіркова подача будівельної суміші здійснюється оператором. У разі неможливості подачі будівельної суміші в необхідну зону, розташовану в об'ємі опалубки, або у разі зміни висоти, з якої здійснюється подача будівельної суміші в об'єм опалубки, оператор додатково подає команди керування оператору крана, який, в залежності від команд оператора, змінює положення бадді в просторі. Процес подачі та розподілу будівельної суміші в об'ємі опалубки повинний протікати оперативно, при належному темпі лиття, оскільки в літній період часу будівельна суміш швидко втрачає вологу, а в зимовий - швидко остигає. В будівельній суміші відбувається осідання великих фракцій, що приводить до її неоднорідності. Також на темп лиття впливає оперативність завантаження та вивантаження будівельної суміші з бадді. Традиційно для лиття колон, балок, прогонів, стін товщиною до 0,6м, в тому числі при використанні ковзної опалубки, тонкостінних балок та інших каркасних конструкцій використовують бадді місткістю 0,5м3. Для подачі будівельної суміші в середні та великі фундаменти під будівлі, споруди, потужні каркасні конструкції використовують бадді ємністю понад 1м3. Найбільш близьким технічним рішенням, прийнятим за прототип для корисної моделі, що заявляється, є баддя [див. каталог "Cramo hyresguide 2002", фірма Cramo, публ.2002, cтop.21], яка містить: a) бункер, в нижній частині якого виконано випускний отвір для видачі будівельної суміші, при цьому верхня частина бункера виконана у вигляді циліндра, а нижня частина бункера - у вигляді зрізаного конуса, b) каркас, що примикає до бункера, c) секторний затвор, встановлений з можливістю перекривання випускного отвору, d) рукоять керування секторним затвором, шарнірно встановлену на каркасі та зв'язану через важільну систему з секторним затвором, e) напрямний лоток для видачі будівельної суміші, який примикає до нижньої частини бункера в зоні розташування випускного отвору з передньої сторони бадді. Конструктивними особливостями бадді є те, що до нижньої частини бункера в зоні розташування випускного отвору приварено напрямний лоток для подачі будівельної суміші. Також до напрямного лотка примикає секторний затвор, при цьому, рукоять керування, яка зв'язана через важільну систему з секторним затвором, розташована з задньої сторони бадді. В результаті чого, в процесі експлуатації бадді оператор постійно знаходиться з задньої її сторони, протилежній розташуванню напрямного лотка, і, відповідно, напрямку подачі будівельної суміші в опалубку. Недоліком відомої бадді є те, що баддю можна використовувати тільки при вкладанні суміші в велику за площею та неглибоку опалубку, оскільки 5 оператор, який здійснює процеси подачі і розподілу будівельної суміші, перебуваючи з протилежної сторони бадді відносно напрямку подачі будівельної суміші, має незначну зону огляду. При формуванні невеликої за площею та значної по глибині опалубки оператор не може ефективно здійснювати процес подачі та розподілу будівельної суміші в об'ємі опалубки, через те що він має недостатній огляд робочої зони, оскільки йому перекриває зону огляду бункер та каркас бадді. Це не дозволяє оператору ефективно керувати процесами подачі та розподілу будівельної суміші в об'ємі опалубки. Також недоліком бадді є те, що розташування рукояті з протилежної сторони відносно напрямку подачі суміші, потребує використання значної опорної поверхні для оператора, оскільки для невеликої зміни напрямку подачі суміші оператор повинний здійснювати значні переміщення. Тому часто оператору доводиться використовувати в якості опорної поверхні вже сформовану і набравшу міцності в об'ємі опалубки поверхню бетонної суміші. Необхідність наявності значної опорної поверхні робить незручним використання бадді на висоті будівлі або споруди при обмеженій площі для переміщення оператора. Разом з тим, вимушені значні переміщення приводять до додаткового навантаження на оператора та його втоми. Недоліком відомої бадді є й те, що при подачі та розподілі будівельної суміші по периметру опалубки для оператора ускладнено керування процесом розподілу будівельної суміші в об'ємі опалубки, що приводить до потрапляння будівельної суміші на неробочі поверхні опалубки і додаткових витрат будівельної суміші. При подачі і розподілі будівельної суміші по периметру опалубки необхідна наявність додаткових робітників, задачею яких є рівномірний розподіл будівельної суміші по периметру опалубки за допомогою ручних будівельних інструментів, що збільшує трудомісткість виконання робіт. Також недоліком відомої бадді є те, що розташування оператора з протилежної сторони відносно напрямку подачі будівельної суміші ускладнює формування колон, колодязів, балок, стін товщиною менше 0,6м та інших глибоких каркасних конструкцій. Також недоліком бадді є те, що відома баддя є неповоротною, тому для її завантаження необхідно використовувати приямок або інші засоби, які дозволяють здійснювати перевантаження будівельної суміші з автобетонозмішувачів, автобетоновозів в бункер бадді, що приводить до уповільнення темпів лиття, а також до зниження продуктивності праці оператора. Задача даної корисної моделі полягає в розробці бадді, використання якої забезпечить зручність при експлуатації бадді, а саме при подачі та розподілі будівельної суміші в об'ємі опалубки. Також задачею даної корисної моделі є розробка бадді, використання якої забезпечить високий темп лиття. 29294 6 Також задачею даної корисної моделі є розробка бадді, використання якої не потребує значних переміщень оператора по опорній поверхні при подачі та розподілі будівельної суміші в об'ємі опалубки. Також задачею даної корисної моделі є розробка бадді, використання якої забезпечить рівномірний розподіл будівельної суміші в об'ємі опалубки. Також задачею даної корисної моделі є розробка бадді, використання якої забезпечить безпеку її експлуатації на висоті будівель та споруд в процесі подачі і розподілу бетонної суміші в об'ємі опалубки. Також задачею даної корисної моделі є розробка бадді, використання якої дозволить здійснювати ефективне формування колон, балок, стін товщиною до 0,6м та інших глибоких каркасних конструкцій. Інші задачі та переваги даної корисної моделі будуть виявлені нижче при викладенні опису та креслень. Поставлені задачі досягаються тим, що в бадді, яка містить: a) бункер, в нижній частині якого виконано випускний отвір для видачі будівельної суміші, при цьому верхня частина бункера виконана у вигляді циліндра, а нижня частина бункера - у вигляді зрізаного конуса, b) каркас, що примикає до бункера, c) секторний затвор, встановлений з можливістю перекривання випускного отвору, d) рукоять керування секторним затвором, шарнірно встановлену на каркасі та зв'язану через важільну систему з секторним затвором, e) напрямний лоток для видачі будівельної суміші, який примикає до нижньої частини бункера в зоні розташування випускного отвору з передньої сторони бадді, згідно з корисною моделлю, що заявляється, f) рукоять керування секторним затвором розташована з передньої сторони бадді. Розташування рукояті керування секторним затвором з передньої сторони бадді забезпечує ефективну подачу та розподіл будівельної суміші в об'ємі опалубки. Так, оператор бадді може оперативно контролювати і керувати процесами подачі та розподілу будівельної суміші в об'ємі опалубки, оскільки він перебуває на найбільш близькій відстані від зони розподілу будівельної суміші і, тим самим, має максимальну зону огляду і контролю при виконанні робіт. Також оператор може контролювати швидкість подачі будівельної суміші та регулювати висоту подачі, що, в свою чергу, дозволяє попередити потрапляння будівельної суміші на неробочі поверхні опалубки, а також може оцінювати стан будівельної суміші (текучість, в'язкість тощо). Також при розташуванні рукояті керування секторним затвором з передньої сторони бадді забезпечується можливість рівномірного розподілу будівельної суміші по периметру опалубки, коли оператор має достатню по довжині зону укладки бетонної суміші, а також зону огляду і може 7 ефективно контролювати процеси подачі та розподілу будівельної суміші в опалубці. Також при розташуванні рукояті керування секторним затвором з передньої сторони бадді забезпечується зручність формування колон, колодязів, а також стін товщиною менше 0,6м та інших каркасних конструкцій. В окремому варіанті виконання бадді, вона містить утворюючий склепіння елемент з завантажувальним вікном, який примикає до верхньої частини бункера. Наявність утворюючого склепіння елемента з завантажувальним вікном дозволяє розширити арсенал технічних можливостей бадді, а саме, здійснювати завантаження бадді як в горизонтальному, так і у вертикальному положенні. Завантаження бадді в горизонтальному положенні дозволяє виключити необхідність в використанні приямків для завантаження будівельної суміші в баддю, що скорочує час завантаження бадді та підвищує темпи виконання робіт, а також приводить до зменшення витрат, пов'язаних з використанням засобів для завантаження бадді, в тому числі витрат, пов'язаних зі спорудженням приямків. Наявність завантажувального вікна зменшує кількість вологи, яка потрапляє в бункер під час випадіння опадів та при високій вологості атмосфери, а також дозволяє зменшити швидкість зневоднення будівельної суміші при високій температурі навколишнього середовища. В окремому варіанті виконання баддя містить опорний елемент, розташований у верхній частині бункера з задньої сторони бадді. Наявність опорного елемента дозволяє підвищити стійкість бадді, яка перебуває в горизонтальному положенні під час завантаження будівельної суміші. В окремому варіанті виконання баддя містить, щонайменше, один стопорний засіб для попередження саморозкривання напрямного лотка, що дозволяє зменшити вірогідність його розкриття під час транспортування бадді. В окремому варіанті виконання важільна система, що з'єднує рукоять з секторним затвором, обладнана замковим механізмом, який запобігає саморозкриванню секторного затвора, що покращує експлуатаційні характеристики заявленої бадді. В окремому варіанті виконання баддя додатково містить, щонайменше, один вібратор, змонтований на зовнішній поверхні бункера. Наявність вібратора зменшує ступінь розшарування фракцій будівельної суміші. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 представлений загальний вигляд бадді в транспортному положенні (з закритим напрямним лотком); на Фіг.2 - баддя в робочому положенні (з відкритим напрямним лотком); на Фіг.3 - вигляд бадді зверху (з закритим напрямним лотком); на Фіг.4 - вигляд бадді збоку; на Фіг.5 - вигляд А Фіг.4 (показана важільна система, яка з'єднує рукоять з секторним затвором); на Фіг.6 - баддя з утворюючим склепіння елементом в положенні завантаження; на Фіг.7 - баддя з утворюючим 29294 8 склепіння елементом в транспортному положенні (з закритим напрямним лотком); на Фіг.8 - вигляд зверху Фіг.7. Реалізація заявленої корисної моделі здійснюється наступним чином. Баддя містить бункер 1, в нижній частині якого виконано випускний отвір 2 для видачі будівельної суміші з бункера 1. Верхня частина бункера 1 виконана у вигляді циліндра, а нижня частина бункера 1 - у вигляді зрізаного конуса. Баддя містить каркас 3, який примикає до бункера 1, і секторний затвор 4, встановлений з можливістю перекривання випускного отвору 2. Рукоять 5 керування секторним затвором 4 шарнірно встановлена на каркасі 3 і з'єднана через важільну систему 6 з секторним затвором 4. Важільна система 6 обладнана замковим механізмом, який запобігає саморозкриванню секторного затвора 4. Замковий механізм виконаний у вигляді двох шарнірно з'єднаних важелів, які при закритому випускному отворі 2 складають між собою кут a, який дорівнюється 170-175° та установлюється після переходу «мертвої» точки (як показано на Фіг.5), що забезпечує самозаклинювання та перешкоджає саморозкриванню секторного затвора 4. Також баддя обладнана напрямним лотком 7 для видачі будівельної суміші, який розміщений з передньої сторони бадді і примикає до нижньої частини бункера 1 в зоні розташування випускного отвору 2, при цьому рукоять 5 також розташована з передньої сторони бадді. Баддя також містить утворюючий склепіння елемент 8 з завантажувальним вікном 9, який примикає до верхньої частини бункера 1. Також баддя містить опорний елемент 10, розташований у верхній частині бункера 1 з задньої сторони бадді, та стопорний засіб 11 для запобігання саморозкриванню напрямного лотка 7. Баддя додатково містить вібратор 12, змонтований на зовнішній поверхні бункера 1. До верхньої частини бункера 1, яка виконана у вигляді циліндра, приварено швелер 13, до якого прикріплені анкерні вушка 14. Розташування швелера 13 у верхній частині бункера 1, у вигляді кільця, яке охоплює верхню частину бункера 1, збільшує жорсткість бадді, що дозволяє зменшити власну вагу бадді та збільшити її завантаження. Баддю експлуатують наступним чином. Перед завантаженням баддю встановлюють на позицію завантаження, в якій виконують заповнення бункера 1 будівельною сумішшю. Завантаження бадді здійснюють або в її вертикальному, або в горизонтальному положенні, при якому баддя обпирається на опорний елемент 10, розташований у верхній частині бункера 1. Потім, зокрема з автобетоновоза, починають подавати в бункер 1 будівельну суміш через завантажувальне вікно 9, виконане в утворюючому склепіння елементі 8. Завантаживши бункер 1, баддю переводять в вертикальне положення за допомогою підйомного крана або інших технічних засобів, які забезпечують переведення бадді у вертикальне положення. Після чого, за допомогою крана завантажену баддю доставляють до місця 9 виконання робіт. Після доставки бадді в зону проведення робіт, оператор деблокує стопорний засіб 11 і встановлює напрямний лоток 7 в робоче положення, а саме, спрямовує його в зону подачі та розподілу будівельної суміші в об'ємі опалубки. В процесі переміщення бадді в робоче положення секторний затвор 4 перебуває в закритому стані і утримує будівельну суміш в бункері 1. Важільна система 6 обладнана замковим механізмом, працюючим за принципом самозаклинювання, що запобігає саморозкриванню секторного затвора 4. Потім оператор за допомогою рукояті 5, яка розташована з передньої сторони бадді, відкриває секторний затвор 4, в результаті чого будівельна суміш з бункера 1 через випускний отвір 2 починає надходити в напрямний лоток 7 і після цього - в об'єм опалубки. За допомогою вібратора 12 забезпечується підтримка однорідності будівельної суміші в бункері 1 і рівномірність її надходження в напрямний лоток 7. У процесі заливки оператору зручно керувати процесами подачі і розподілення будівельної суміші в об'ємі опалубки, оскільки він знаходиться на найбільш близькій відстані від зони розподілення будівельної суміші і, тим самим, має максимальну зону огляду та контролю за укладанням суміші. Під час подачі та розподілення будівельної суміші в об'ємі опалубки оператор контролює та керує процесом і темпом лиття. Після завершення процесу подачі будівельної суміші в опалубку оператор, діючи на рукоять 5, за допомогою секторного затвора 4 закриває випускний отвір 2 і переводить опалубку в положення під завантаження. 29294 10 11 29294 12

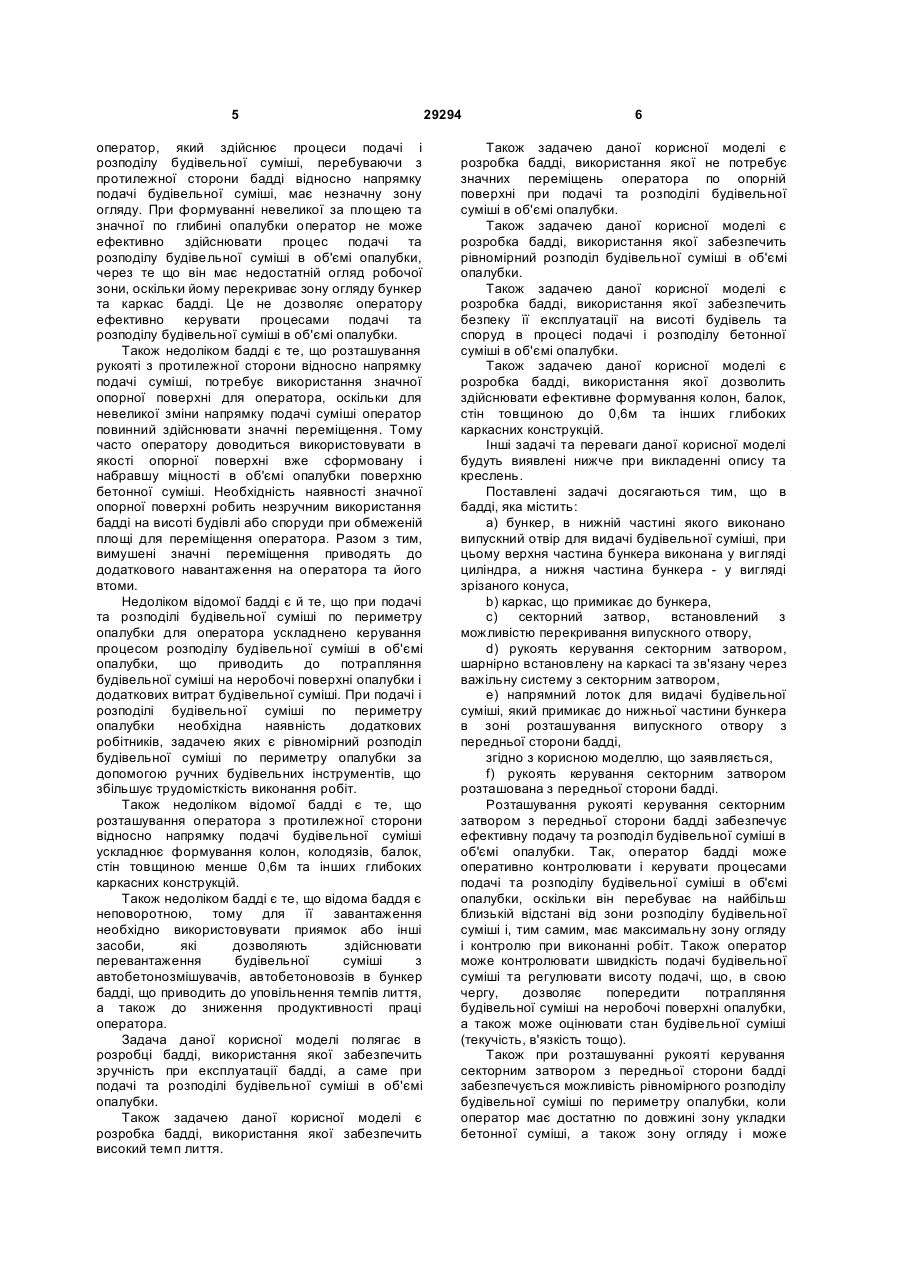

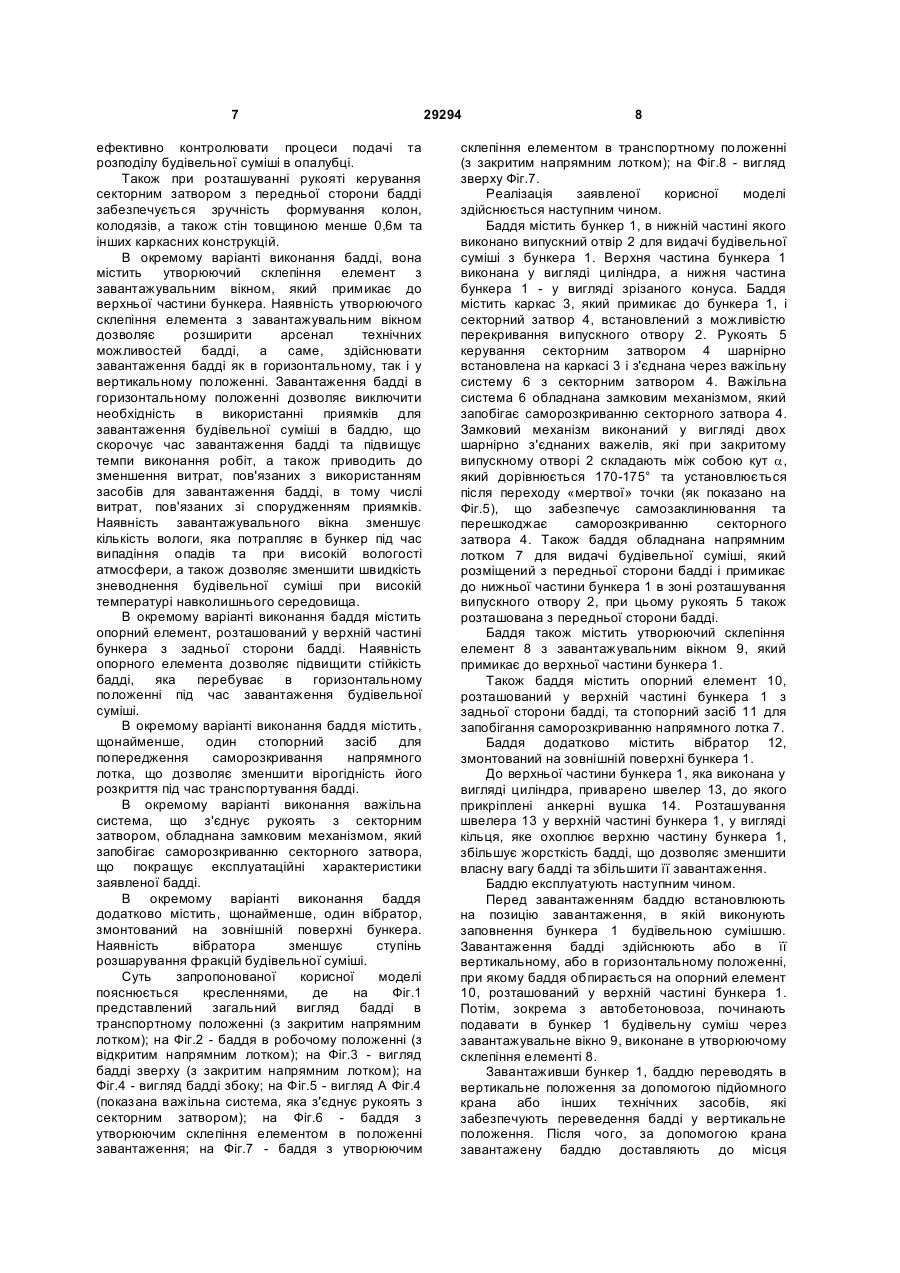

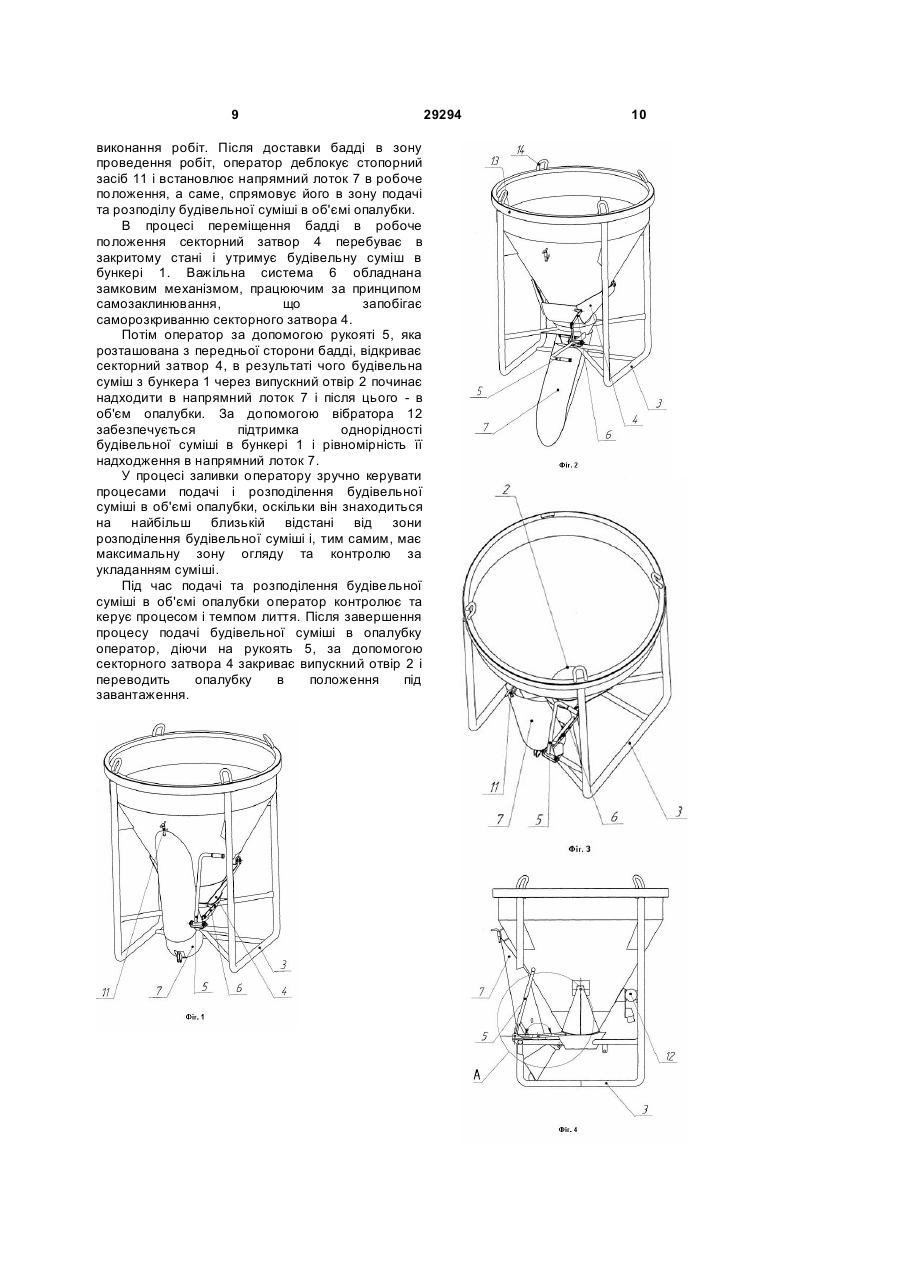

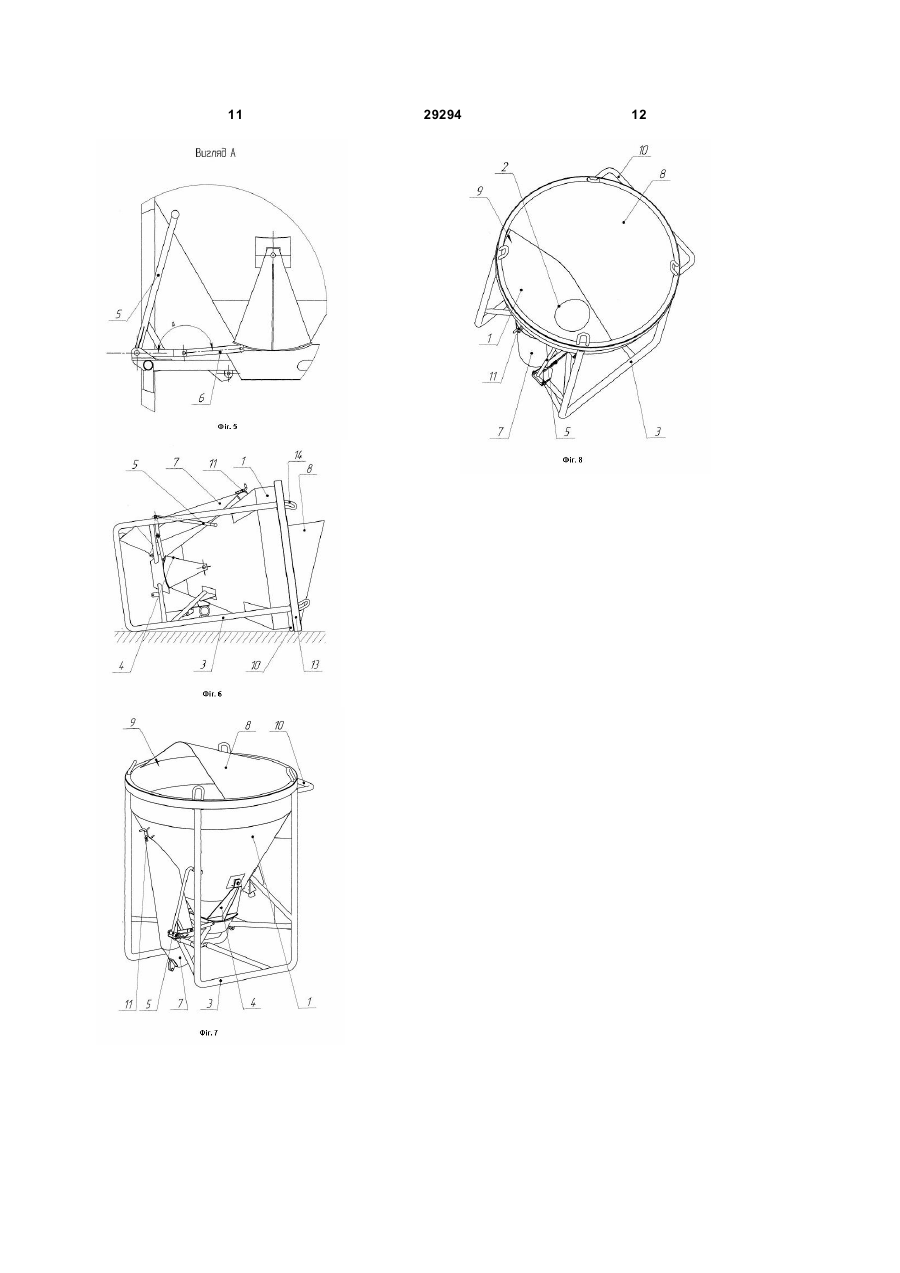

ДивитисяДодаткова інформація
Назва патенту англійськоюBucket
Автори англійськоюBoltenko Volodymyr Illich
Назва патенту російськоюБадья
Автори російськоюБолтенко Владимир Ильич
МПК / Мітки
МПК: B65D 88/00
Мітки: баддя
