Обертовий різець дорожньої фрези з валиками, нахиленими під кутом
Номер патенту: 29295
Опубліковано: 10.01.2008
Автори: Антонюк Дмитро Анатолійович, Попов Сергій Миколайович
Формула / Реферат
1. Обертовий різець дорожньої фрези, що являє собою інструмент для фрезерування шару асфальтобетону, який відрізняється тим, що на поверхні корпусу різця розміщені зміцнюючі валики з гетерогенного зносостійкого сплаву.
2. Обертовий різець дорожньої фрези, який відрізняється тим, що у вершині інструменту розміщують твердосплавний наконечник, а зміцнюючі валики нахилені під кутом до вертикалі різця (γ=α/2, де α - кут нахилу різця до горизонталі).
Текст

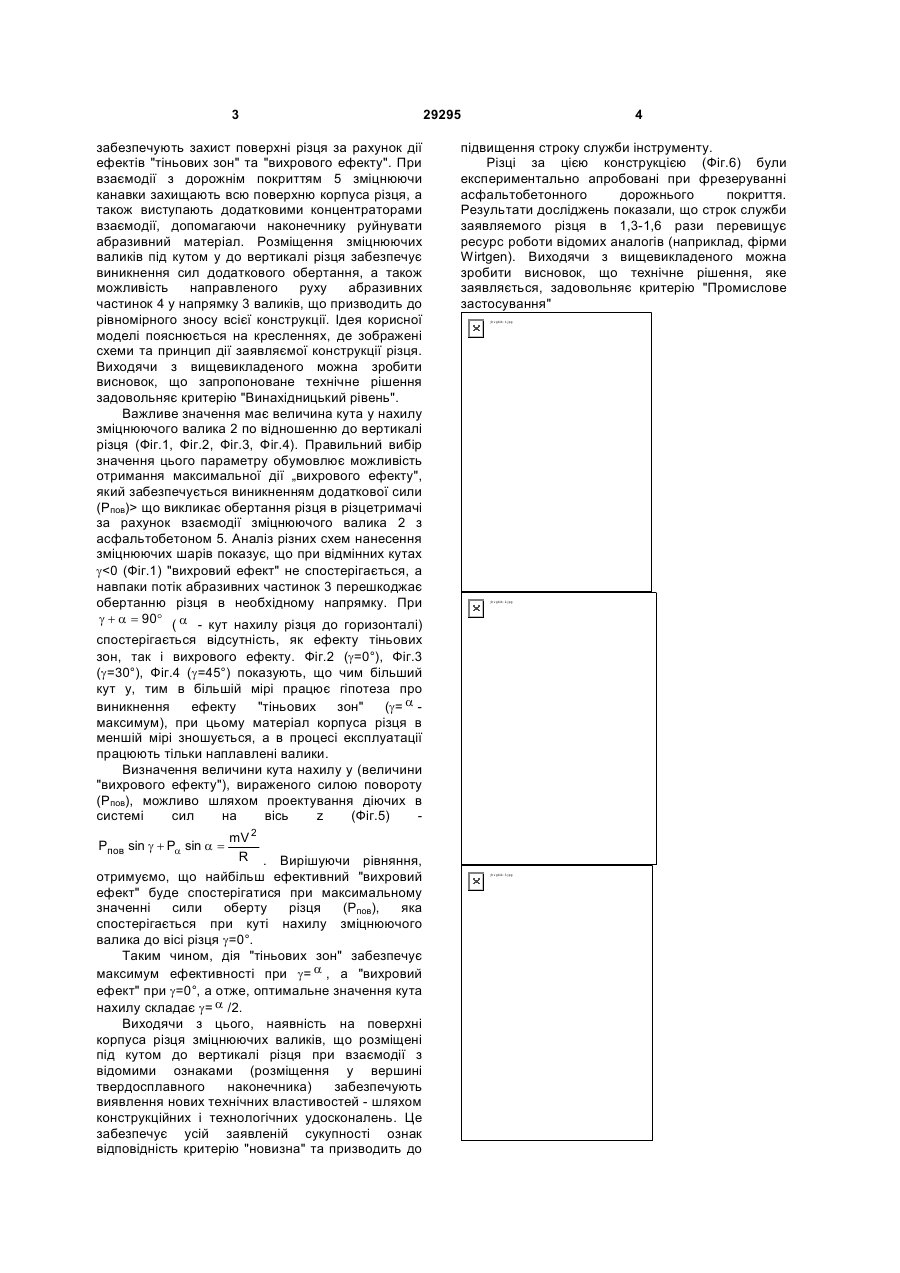

1. Обертовий різець дорожньої фрези, що являє собою інструмент для фрезерування шару 3 забезпечують захист поверхні різця за рахунок дії ефектів "тіньових зон" та "вихрового ефекту". При взаємодії з дорожнім покриттям 5 зміцнюючи канавки захищають всю поверхню корпуса різця, а також виступають додатковими концентраторами взаємодії, допомагаючи наконечнику руйнувати абразивний матеріал. Розміщення зміцнюючих валиків під кутом у до вертикалі різця забезпечує виникнення сил додаткового обертання, а також можливість направленого руху абразивних частинок 4 у напрямку 3 валиків, що призводить до рівномірного зносу всієї конструкції. Ідея корисної моделі пояснюється на кресленнях, де зображені схеми та принцип дії заявляємої конструкції різця. Виходячи з вищевикладеного можна зробити висновок, що запропоноване технічне рішення задовольняє критерію "Винахідницький рівень". Важливе значення має величина кута у нахилу зміцнюючого валика 2 по відношенню до вертикалі різця (Фіг.1, Фіг.2, Фіг.3, Фіг.4). Правильний вибір значення цього параметру обумовлює можливість отримання максимальної дії „вихрового ефекту", який забезпечується виникненням додаткової сили (Рпов)> що викликає обертання різця в різцетримачі за рахунок взаємодії зміцнюючого валика 2 з асфальтобетоном 5. Аналіз різних схем нанесення зміцнюючих шарів показує, що при відмінних кутах g
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary cutter of road mill with rollers inclined at angle
Автори англійськоюPopov Serhii Mykolaiovych, Antoniuk Dmytro Anatoliiovych
Назва патенту російськоюПоворотный резец дорожной фрезы с валиками, наклоненными под углом
Автори російськоюПопов Сергей Николаевич, Антонюк Дмитрий Анатольевич
МПК / Мітки
МПК: E01C 23/00
Мітки: нахиленими, кутом, фрези, різець, валиками, дорожньої, обертовий
