Автономний інвертор /варіанти/

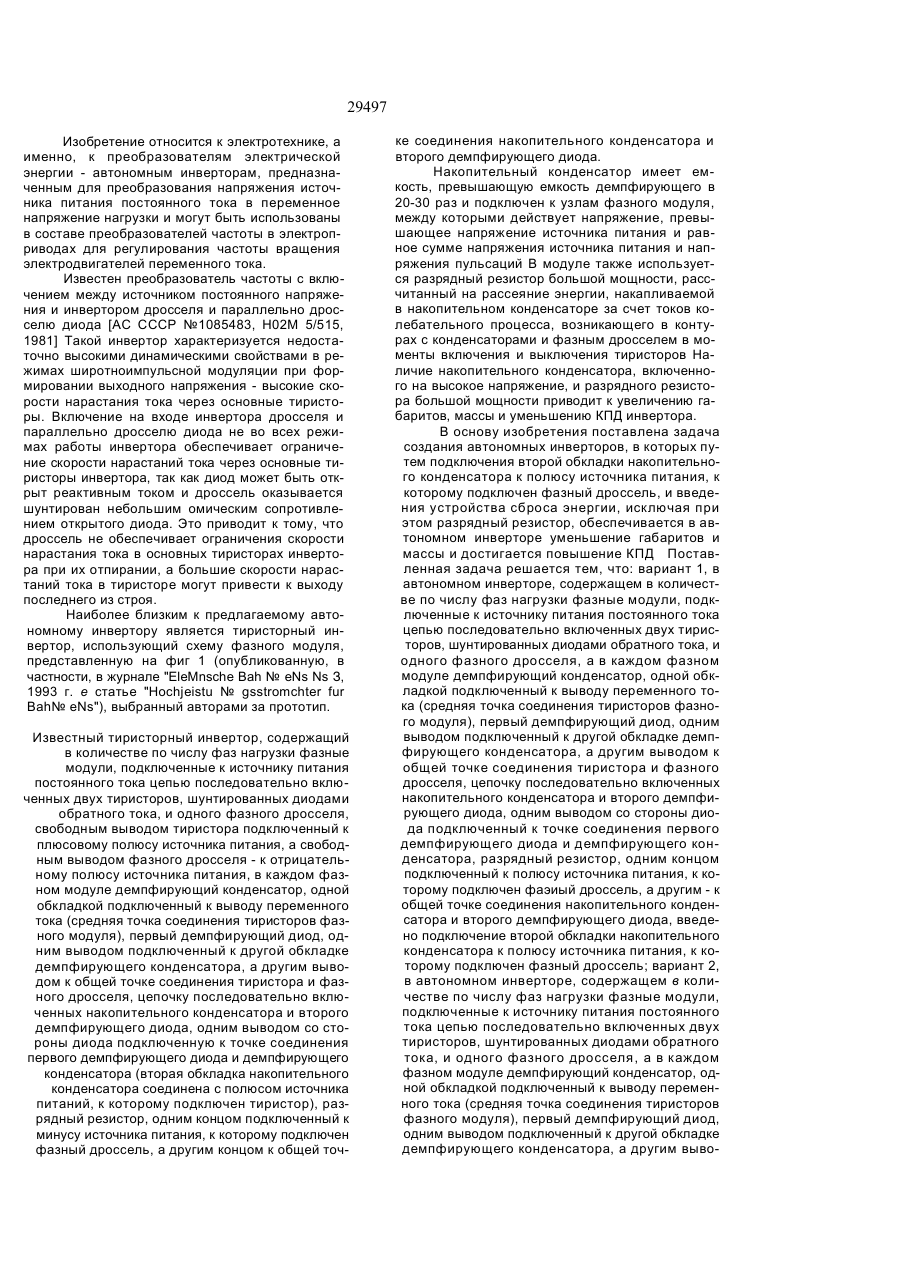

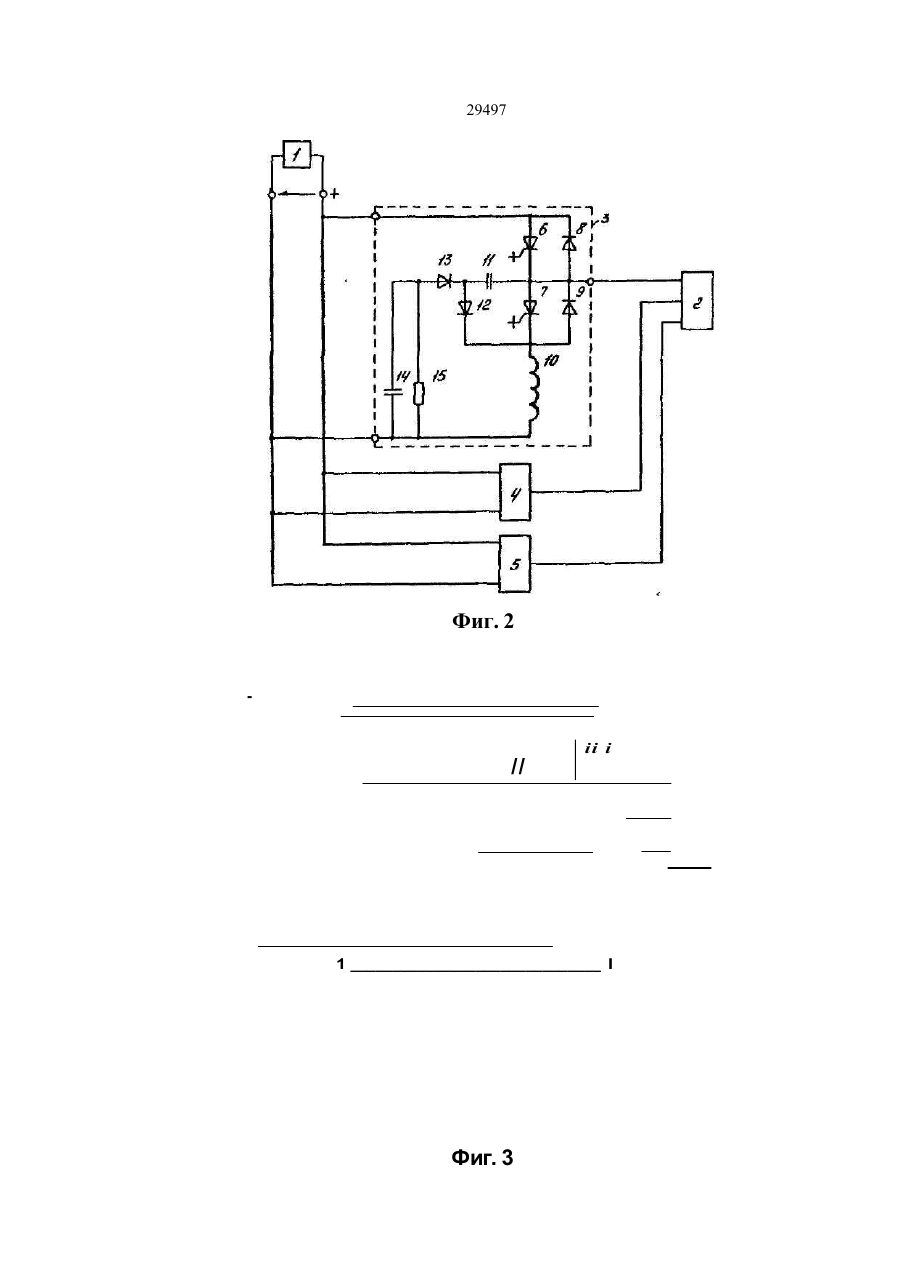

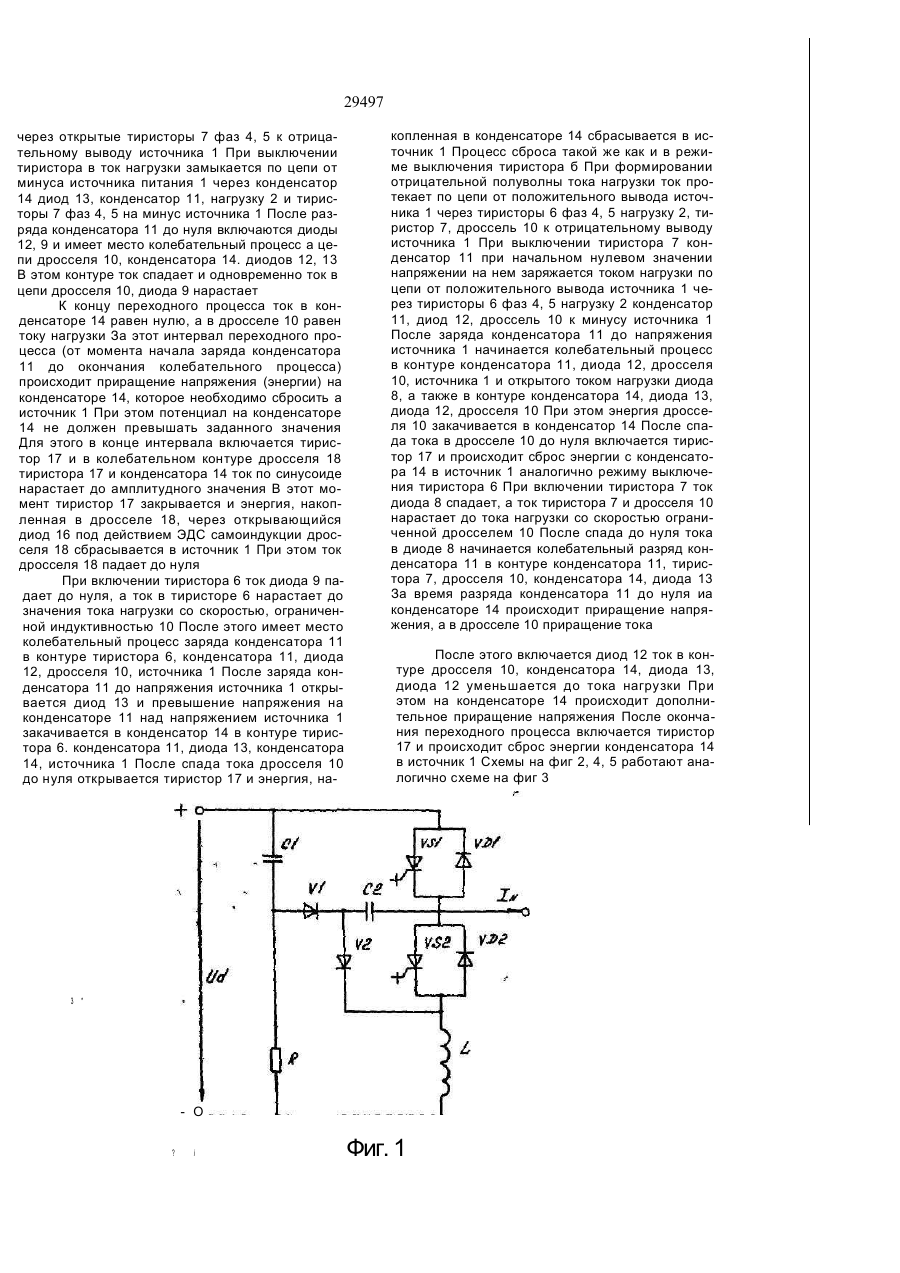

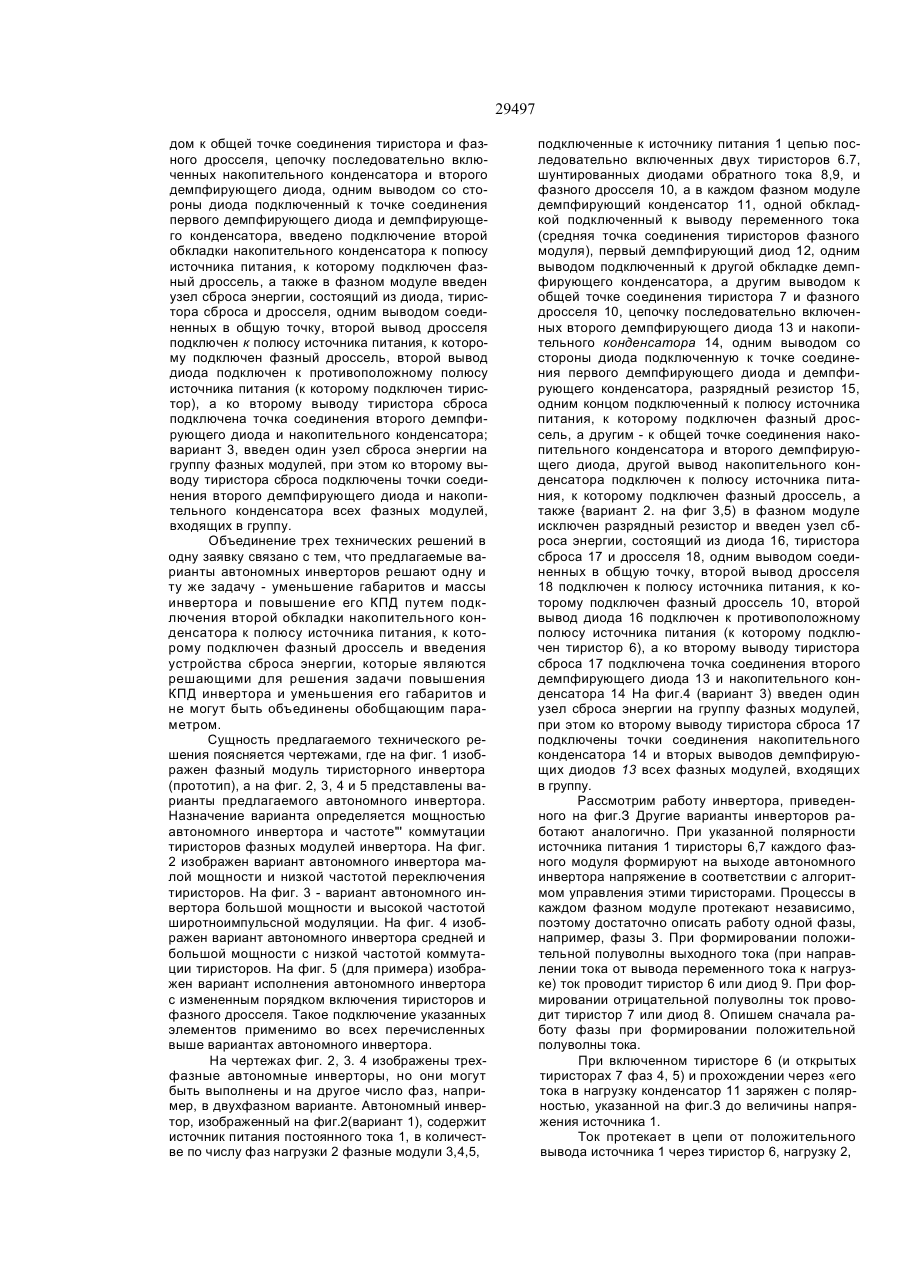

1. Автономный инвертор, содержащий в количестве по числу фаз нагрузки фазные модули, подключенные к источнику питания постоянного тока цепью последовательно включенных двух тиристоров, шунтированных диодами обратного тока, и одного фазного дросселя, а в каждом фазном модуле - демпфирующий конденсатор, одной обкладкой подключенный к выводу переменного тока, первый демпфирующий диод, одним выводом подключенный к другой обкладке демпфирующего конденсатора, а другим выводом к общей точке соединения тиристора и фазного дросселя, цепочку последовательно включенных накопительного конденсатора и второго демпфирующего диода, одним выводом со стороны диода подключенную к точке соединения первого демпфирующего диода и демпфирующего конденсатора, разрядный резистор, одним выводом подключенный к полюсу источника питания, а другим - к общей точке соединения накопительного конденсатора и второго демпфирующего диода, отличающийся тем, что другая обкладка накопительного конденсатора подключена к полюсу источника питания, к которому подключен фазный дроссель. 2. Автономный инвертор, содержащий в количестве по числу фаз нагрузки фазные модули, подключенные к источнику питания постоянного тока цепью последовательно включенных двух тиристоров, шунтированных диодами обратного тока, и одного фазного дросселя, а в каждом фазном модуле - демпфирующий конденсатор, одной обкладкой подключенный к выводу переменного тока, первый демпфирующий диод, од ним выводом подключенный к другой обкладке демпфирующего конденсатора, а другим выводом к общей точке соединения тиристора и фазного дросселя, цепочку последовательно включенных накопительного конденсатора и второго демпфирующего диода, одним выводом со стороны диода подключенную к точке соединения первого демпфирующего диода и демпфирующего конденсатора, отличающийся тем, что другая обкладка накопительного конденсатора подключена к полюсу источника питания, к которому подключен фазный дроссель, а также в фазном модуле введен узел сброса энергии, состоящий из диода, тиристора сброса и дросселя, одним выводом соединенных в общую точку, второй вывод дросселя подключен к полюсу источника питания, к которому подключен фазный дроссель, второй вывод диода подключен к противоположному полюсу источника питания (к которому подключен тиристор,, а ко второму выводу тиристора сброса подключена точка соединения второго демпфирующего диода и накопительного конденсатора. 3. Аатономный инвертор, содержащий в количестве по числу фаз нагрузки фазные модули, подключенные к источнику питания постоянного тока цепью последовательно включенных двух тиристоров, шунтированных диодами обратного тока, и одного фазного дросселя, а в каждом фазном модуле - демпфирующий конденсатор, одной обкладкой подключенный к выводу переменного тока, первый демпфирующий диод, одним выводом подключенный к другой обкладке демпфирующего конденсатора, а другим выводом к общей точке соединения тиристора и фазного дросселя, цепочку последовательно включенных накопительного конденсатора и вторрго демпфирующего диода, одним выводом со стороны диода подключенную к точке соединения первого демпфирующего диода и демпфирующего конденсатора, отличающийся тем, что другая обкладка накопительного конденсатора подключена к полюсу источника питания, х которому подключен фазный дроссель, а также введен один узел сброса энергии на группу фазных модулей, при этом ко второму выводу тиристора сброса подключены накопительный конденсатор и выводы вторых демпфирующих диодов всех фазных модулей, входящих в группу. о О)
