Пристрій для управління симістором
Формула / Реферат
Устройство для управления симистором, содержащее пусковой диод, трансформатор, первичная обмотка которого подключена к сети переменного тока, крайние выводы вторичной обмотки соединены с входами переключателя полярности, имеющего два выхода, средняя точка вторичной обмотки подключена к отрицательной обкладке накопительного конденсатора, соединенной с выходом вспомогательного ключа, выход которого подключен к точке соединения первого и второго последовательно соединенных резисторов, включенных между положительной обкладкой накопительного конденсатора и управляющим электродом тиристора управления, анод которого предназначен для соединения с катодом симистора, отличающееся тем, что, с целью повышения надежности и обеспечения регулирования интервала проводимости симистора, введены третий и четвертый резисторы, коммутирующий тиристор, фазосдвигающий блок, стабилитрон, переключатель управления, причем первый выход переключателя полярности соединен с анодом пускового диода, катод которого соединен с замыкающим контактом переключателя положительной обкладкой накопительного конденсатора, отрицательная обкладка которого соединена с размыкающим контактом переключателя управления катод тиристора управления соединен с выходом вспомогательного ключа через третий резистор, с его управляющим входом - через четвертый резистор, второй выход переключателя полярности через коммутирующий тиристор предназначен для соединения с управляющим электродом симистора, катод стабилитрона соединен с вторым выходом переключателя полярности, анод стабилитрона соединен с анодом тиристора управления, к аноду и катоду коммутирующего тиристора подключены входные выводы фазосдвигающего блока, выход которого соединен с управляющим электродом коммутирующего тиристора.
Текст

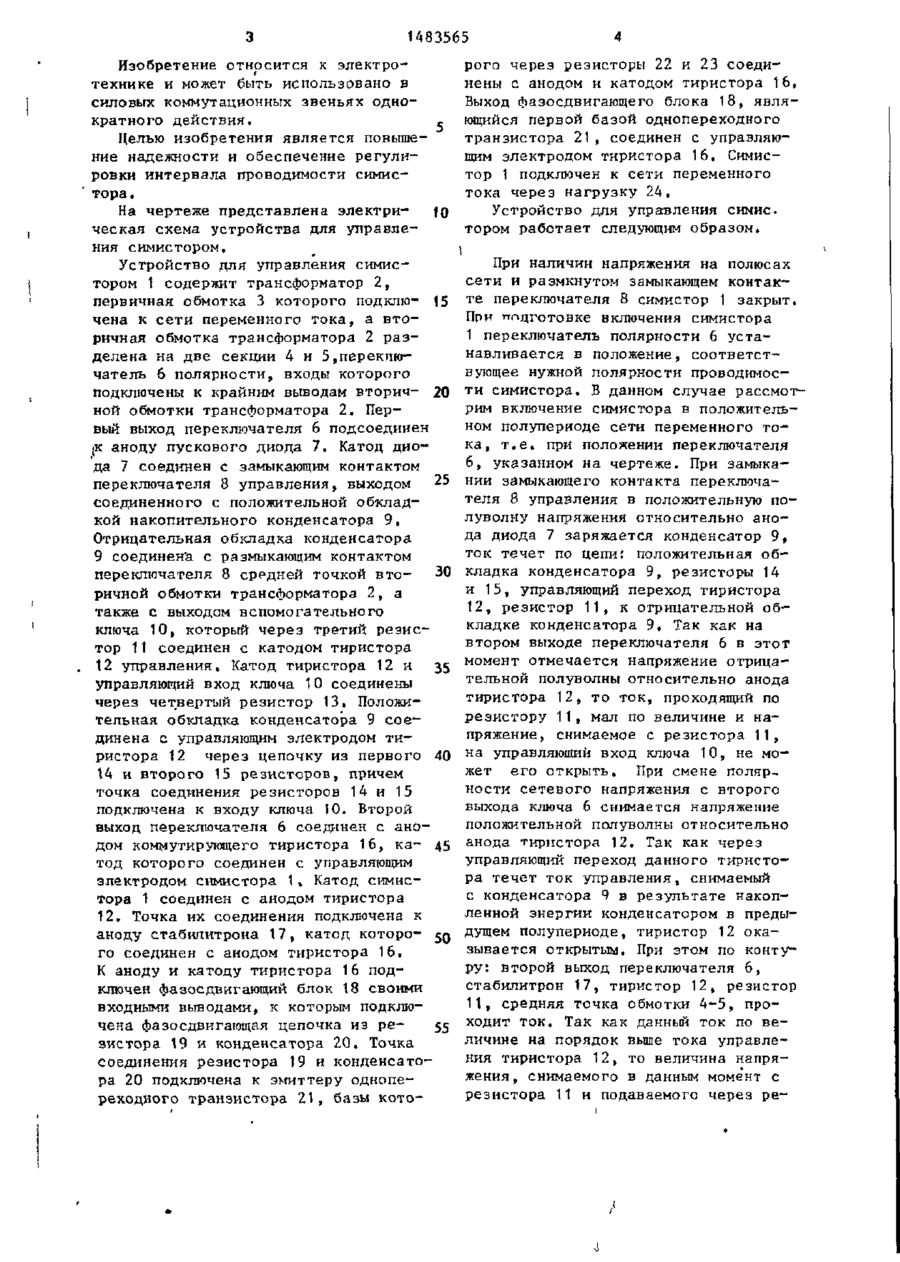

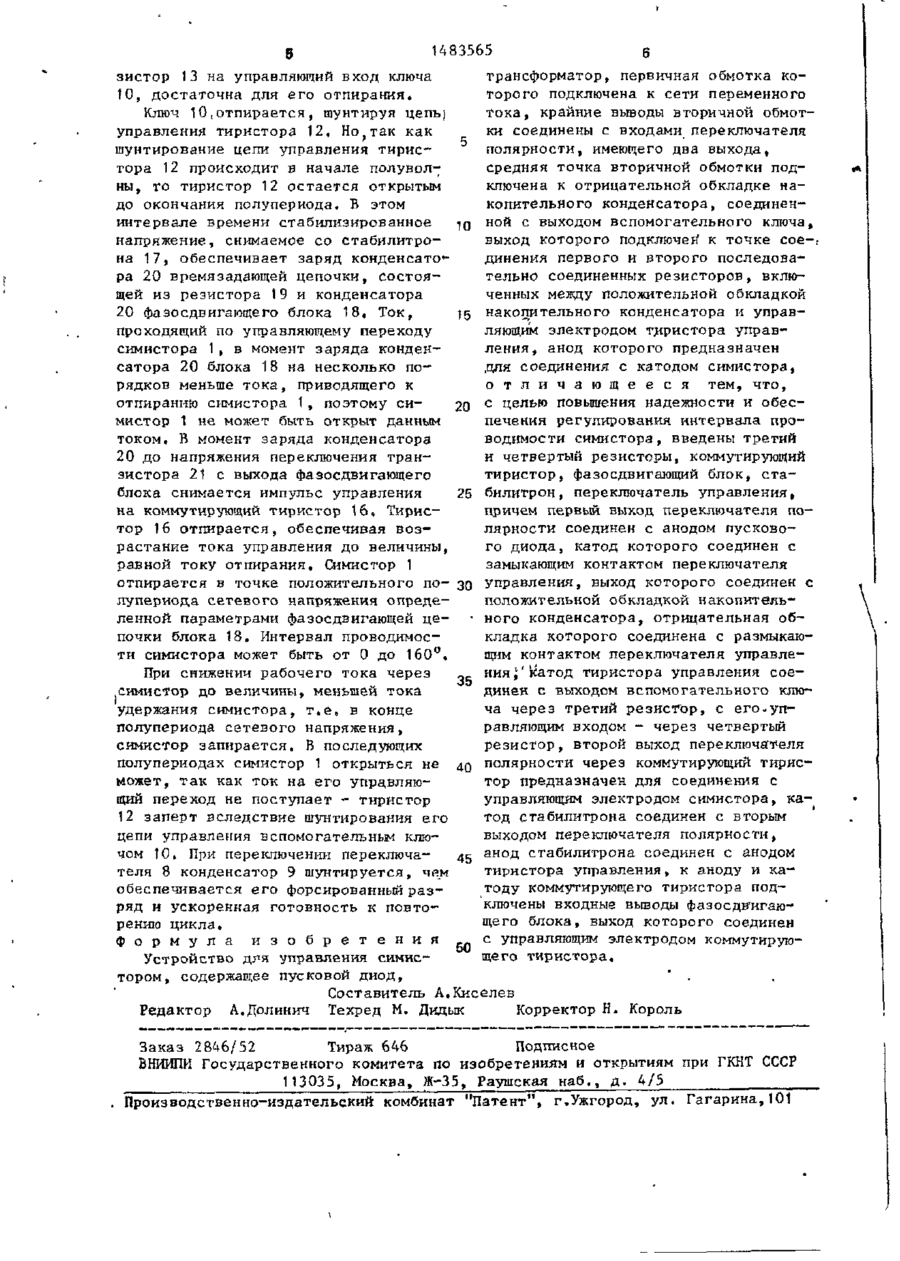

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SUa» 1 4 8 3 5 6 5 •, А 1 (51) 4 Н 0 2 М 1 / 08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР 1 (21) 43*13882/24-07 (22) 08.10.87 • • : • . • . * . '•' ••••:.•'• *-•'
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H02M 1/08
Мітки: управління, симістором, пристрій
Код посилання
<a href="https://ua.patents.su/4-1081-pristrijj-dlya-upravlinnya-simistorom.html" target="_blank" rel="follow" title="База патентів України">Пристрій для управління симістором</a>
